Acorn Atom

Acorn Atom, Anglie, 1980. / Acorn Atom, England, 1980.
←
→
Youtube video →

Země / Country:

Anglie / England

Rok / Year:

1980

Česky / Czech:

Acorn Atom patří k počítačům, na kterých se začala formovat pověst cambridgeské společnosti Acorn. Na britský trh přišel v roce 1980, tedy ještě před slavnějším BBC Micro. Vycházel z předchozích stavebnicových systémů Acorn System, ale místo několika samostatných desek nabídl domácímu uživateli kompaktní plastovou skříň s plnohodnotnou klávesnicí. Prodával se hotový i jako stavebnice. Podle sbírek Centre for Computing History se základní sestava s 2 KB RAM a 8 KB ROM nabízela za 120 liber bez DPH ve stavebnici nebo za 150 liber bez DPH již sestavená. Vývoj počítače tak oslovoval nejen zájemce o programování, ale také radioamatéry, kteří chtěli vlastní stroj poznat do posledního obvodu.

Srdcem Atomu je procesor MOS 6502 pracující na 1 MHz. Obraz vytváří Motorola MC6847, známá i z dalších domácích počítačů. Základní paměť byla skutečně skromná a grafické režimy byly náročné na dostupnou RAM. Proto mělo rozšíření až na 12 KB velký praktický význam. Vedle původního Atom BASICu existovala také rozšíření ROM, například pro výpočty s desetinnými čísly. Programy se běžně nahrávaly z kazetového magnetofonu, pokročilejší sestavy však mohly používat také disketové periferie.

Na Atomu je zajímavá kombinace jednoduchosti a otevřenosti. Zatímco mnoho pozdějších domácích počítačů skrývalo elektroniku před uživatelem, Atom si zachoval ducha stavebnice. Dovoloval zasahovat do hardwaru, připojovat vlastní zařízení a učit se programování velmi blízko samotnému stroji. Navazující Acorn Proton se stal základem BBC Micro. Atom tak nebyl jen levným předchůdcem slavnějšího modelu, ale jednou z důležitých etap ve vývoji britských domácích počítačů.

English / Anglicky:

The Acorn Atom belongs to the group of computers that established the reputation of Cambridge based Acorn Computers. It reached the British market in 1980, before the much more famous BBC Micro. Building on the earlier Acorn System boards, it brought the electronics together in a compact plastic case with a full sized keyboard. Buyers could choose a ready assembled computer or construct one from a kit. According to the Centre for Computing History, the entry level machine with 2 KB RAM and 8 KB ROM cost £120 excluding VAT as a kit or £150 excluding VAT assembled. This approach appealed both to people learning to program and to electronics enthusiasts who wanted to understand their hardware in detail.

The machine uses a MOS 6502 processor running at 1 MHz. Video is generated by the Motorola MC6847, a chip also found in other home computers. The basic memory configuration was exceptionally small, and graphics modes could consume a substantial part of the available RAM. Expanding the computer to 12 KB therefore made an important practical difference. In addition to Atom BASIC, optional ROM extensions included support for floating point calculations. Software was normally loaded from an audio cassette, while expanded installations could also use disk equipment.

The Atom is notable for combining an approachable physical design with the spirit of an electronics construction project. Where many later computers concealed their internal workings, the Atom encouraged owners to experiment with the circuitry, attach their own devices and learn programming close to the hardware. Its successor within Acorn's development programme, the Proton, became the foundation of the BBC Micro. The Atom was consequently more than a cheaper predecessor of a famous machine. It was an important stage in the development of British home computing.

Technické údaje / Specifications

Výrobce / Manufacturer: Acorn Computers Ltd., Cambridge, Anglie / Acorn Computers Ltd., Cambridge, England

Model: Atom

Rok / Year: 1980

Země / Country: Anglie / England

Typ / Type: 8 bit home / personal computer

CPU: Procesor řady MOS Technology 6502 (můj exemplář: Rockwell R6502P) / MOS Technology 6502 family (RetroComputer.cz unit: Rockwell R6502P)

Takt CPU / CPU clock: 1 MHz / 1 MHz

RAM: Standardně 2 KB, rozšíření na 12 KB na základní desce. Můj exemplář: 12 KB / 2 KB standard, expandable to 12 KB onboard. RetroComputer.cz unit: 12 KB

ROM: Standardně 8 KB (operační systém a Atom BASIC), rozšiřitelná na 12 KB / 8 KB standard (operating system + Atom BASIC), expandable to 12 KB

Operační systém / Operating system: Atom BASIC a operační systém Atom v ROM / Atom BASIC and Atom operating system (ROM)

Video / Graphics: Grafický obvod Motorola MC6847 VDG, text 16 × 12 nebo 32 × 24 znaků, monochromatická grafika až 256 × 192 bodů a barevné režimy s nižším rozlišením / Motorola MC6847 VDG, text 16 × 12 or 32 × 24, graphics up to 256 × 192 monochrome, with lower resolution colour modes

Zvuk / Sound: Jednokanálový zvuk přes vestavěný reproduktor / Single channel sound via internal loudspeaker

Média / Storage: Kazetové rozhraní CUTS, 300 baudů, volitelný disketový systém / Cassette interface (CUTS), 300 baud, optional floppy disk system

Rozhraní / Interfaces: Televizní UHF výstup, magnetofonové rozhraní, systémová sběrnice Acorn, volitelné rozhraní pro tiskárnu přes 6522 VIA / UHF TV output, cassette interface, Acorn system bus, optional printer interface via 6522 VIA

Napájení / Power: Nestabilizovaných 8 V DC, stabilizace na 5 V na základní desce / 8 V DC unregulated input, onboard 5 V regulation

Rozměry / Dimensions: 381 × 241 × 64 mm / 381 × 241 × 64 mm

Původní cena / Original price: V roce 1980 stavebnice 120 GBP, sestavený počítač 170 GBP. Dobová reklama z listopadu 1980 uváděla 120 GBP za stavebnici a 150 GBP za sestavený kus bez DPH a poštovného / In 1980, £120 as a kit and approximately £170 assembled. A November 1980 advertisement listed £120 for the kit and £150 assembled, excluding VAT and postage

Náš exemplář / Our machine

Česky / Czech:

Exemplář RetroComputer.cz používá základní desku Acorn 202000 Issue 4 a je osazen na 12 KB RAM. Na desce je procesor Rockwell R6502P, videočip Motorola MC6847P, INS8255N a také volitelný VIA Rockwell R6522P. Osazena je rovněž ROM A&F Utility Kit. Počítač je funkční a byl odzkoušen se skutečným obrazovým výstupem.

Při zprovozňování se ukázalo, že počítač nedokáže načítat programy z kazety. Kontrola hodinového signálu odhalila nesprávně osazený krystal 6 MHz místo předepsaného 4 MHz. V dubnu 2025 jsem krystal vyměnil a hned první pokus o načtení programu z kazety byl úspěšný.

English / Anglicky:

The RetroComputer.cz example uses an Acorn 202000 Issue 4 motherboard and is fitted with 12 KB of RAM. The board carries a Rockwell R6502P CPU, Motorola MC6847P video generator, INS8255N and the optional Rockwell R6522P VIA. An A&F Utility Kit ROM is also installed. The computer is operational and has been tested with a real video display.

During restoration, the computer could not load programs from cassette. Checking the clock signal revealed that a 6 MHz crystal had been installed instead of the required 4 MHz crystal. I replaced the crystal in April 2025, and the very first attempt to load a program from cassette succeeded.

Zdroje / Sources

https://chrisacorns.computinghistory.org.uk/docs/Acorn/Manuals/Acorn_AtomTechnicalManual.pdf

https://www.computinghistory.org.uk/det/5851/Acorn-releases-the-Acorn-Atom/

https://www.computinghistory.org.uk/det/3811/Acorn-Atom-Technical-Manual/

https://classicacorn.computinghistory.org.uk/8bit_machine_spec/atom_spec/atom_spec.html

Fotodokumentace / Photo documentation

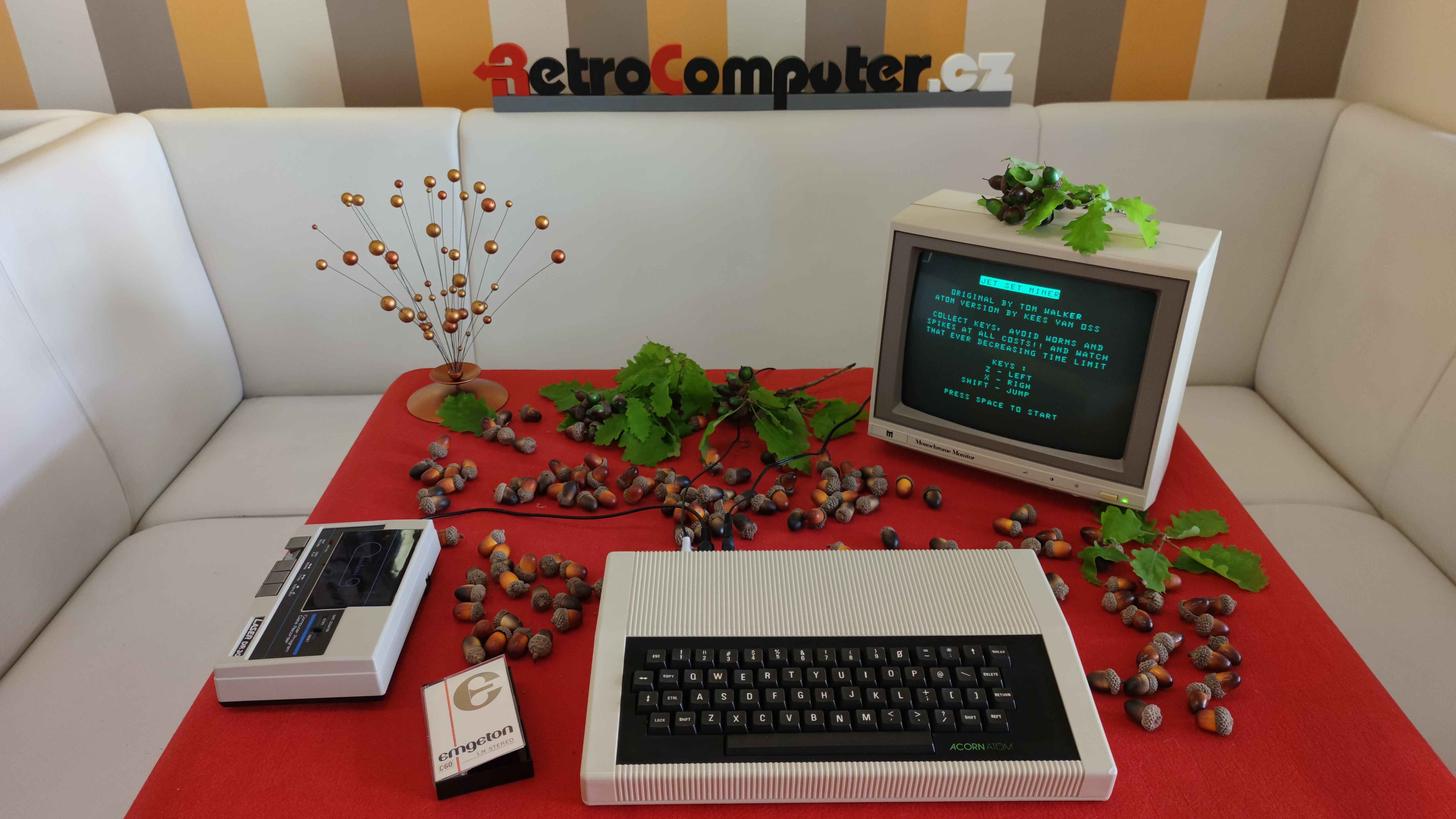

Acorn Atom ze sbírky RetroComputer.cz, osmibitový počítač s externím monitorem zobrazujícím zelený text / Acorn Atom home computer with a separate monitor displaying green text
Acorn Atom s dobovým monitorem, šikmý pohled na klávesnici a počítač na stole / Acorn Atom with period monitor, angled view of keyboard and computer
Acorn Atom, detail kláves a zeleného loga Acorn Atom na černém předním panelu / Acorn Atom close-up of the keys and green Acorn Atom name on the black front panel
Acorn Atom, boční detail původní béžové skříně a klávesnice fotografovaný na červeném podkladu / Acorn Atom side detail of the cream enclosure and keyboard on a red background
Acorn Atom, celkový pohled na klávesnici a štěrbinové otvory v přední části skříně / Acorn Atom overall view of keyboard and ventilation slots along the front of the case
Acorn Atom, zadní strana počítače s konektory pro periferie a výrobním označením / Acorn Atom back of computer with peripheral connectors and manufacturer's markings
Acorn Atom, detail původního zeleného plošného spoje s bílým nápisem acorn atom 202,000 / Acorn Atom original green printed circuit board bearing the acorn atom 202,000 marking
Acorn Atom, otevřená skříň se zelenou základní deskou, klávesnicí a propojovacími obvody / Acorn Atom opened case exposing green motherboard, keyboard and wiring
Acorn Atom, servisní test otevřené elektroniky na pracovním stole vedle notebooku a malého displeje / Acorn Atom electronics under test on a workbench beside a laptop and small display
Acorn Atom, původní klávesnice a zelený obraz na monitoru při fotografování celé sestavy / Acorn Atom original keyboard and green monitor display in a complete desk setup
Acorn Atom, pohled shora na kompaktní skříň a černou klávesnici s šedými tlačítky / Acorn Atom, top view of compact cream case and black keyboard with grey keys
Acorn Atom, šikmý boční pohled na původní skříň s výškově uspořádanou klávesnicí / Acorn Atom angled side view of the original case and raised keyboard
Acorn Atom, zadní panel s označením Acorn Computer Cambridge England a řadou konektorů / Acorn Atom rear panel labelled Acorn Computer Cambridge England with interface sockets
Acorn Atom, čelní pohled na původní béžovou skříň a klávesnici před logem RetroComputer.cz / Acorn Atom front view showing original cream case and keyboard
Acorn Atom, spodní část uzavřené béžové skříně se čtyřmi černými nožkami / Acorn Atom underside of closed cream case with four black feet
Acorn Atom, značení SIDE TWO ISSUE A na zeleném plošném spoji základní desky / Acorn Atom motherboard close-up showing the SIDE TWO ISSUE A revision marking
Acorn Atom, elektronika základní desky s řadami původních integrovaných obvodů / Acorn Atom motherboard electronics with rows of original integrated circuits
Acorn Atom, detail osazené základní desky s propojovacími vodiči a původními integrovanými obvody / Acorn Atom detailed motherboard view with jumper wires and original integrated circuits
