Acorn BBC Micro Model B

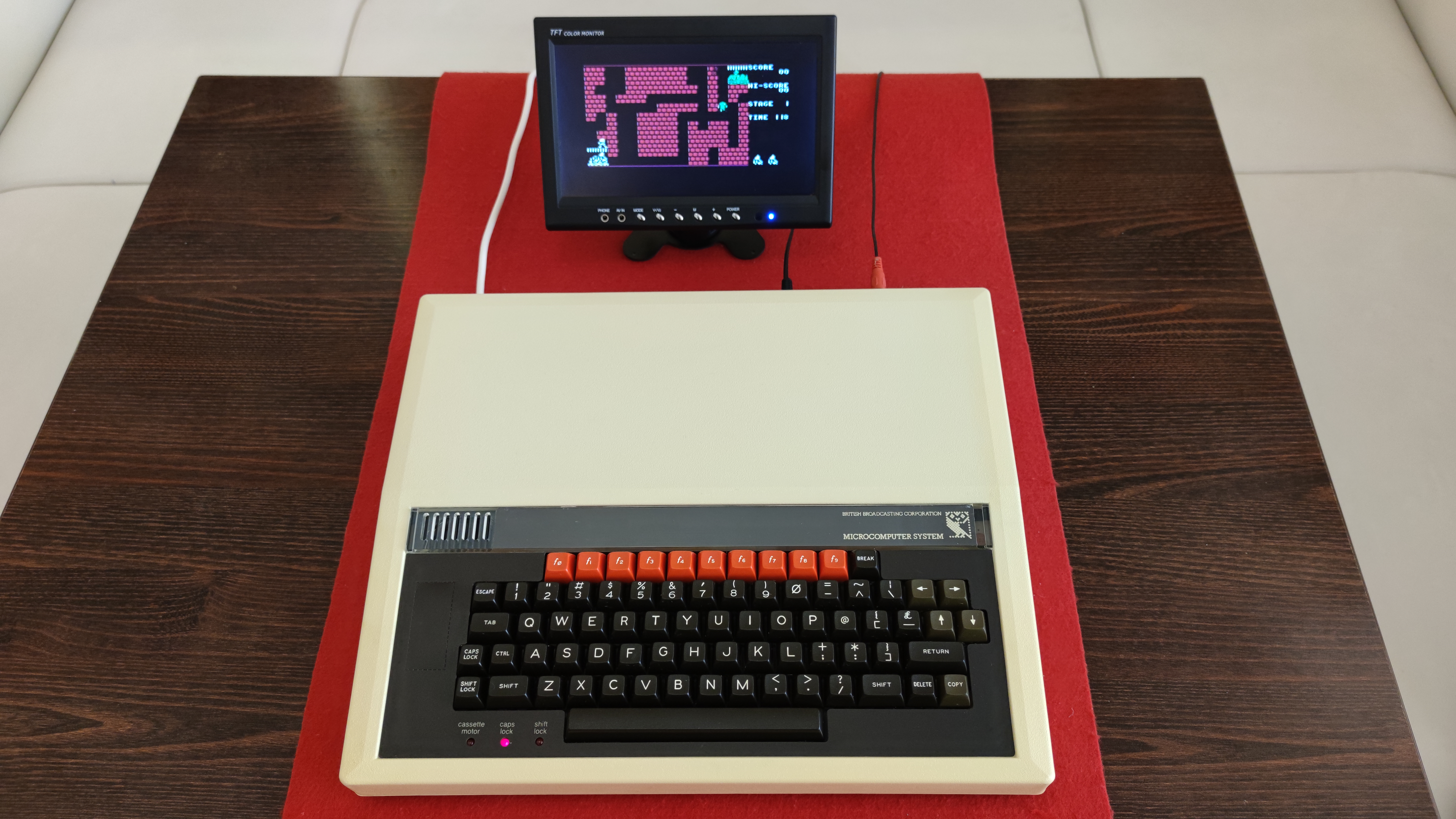

Acorn BBC Micro Model B, britský počítač s procesorem 6502 z roku 1981, sbírka RetroComputer.cz / Acorn BBC Micro Model B, British 6502 computer from 1981, RetroComputer.cz collection
←
→
Youtube video →

Země / Country:

Anglie / England

Rok / Year:

1981

Česky / Czech:

BBC Micro Model B nevznikl pouze jako další domácí počítač, ale jako součást mimořádného britského vzdělávacího projektu. BBC chtěla na začátku osmdesátých let veřejnosti srozumitelně představit programování a využití mikroprocesorů. Pro svůj Computer Literacy Project hledala stroj, který bude možné používat ve školách, předvádět v televizních pořadech a doprovodit učebnicemi i výukovým softwarem. Zakázku nakonec získal Acorn Computers. Jeho inženýři na počátku roku 1981 rychle připravili prototyp označený Proton, z něhož se stal BBC Micro.

V prodeji se objevily modely A a B, přičemž vybavenější Model B nabízel 32 KB RAM a rozsáhlé možnosti připojení periferií. Procesor 6502A na 2 MHz doplňoval kvalitní BBC BASIC. Vedle barevných grafických režimů uměl počítač také teletextový Mode 7, který byl paměťově úsporný a vhodný pro textové informace. Rozhraní Tube umožňovalo připojit další procesor. Díky síťovému systému Econet bylo zase možné spojit počítače do školní učebny, sdílet soubory a používat společné periferie.

Nejdůležitější ovšem nebyly samotné technické parametry. BBC Micro se stal školním standardem, na kterém se tisíce britských dětí poprvé setkaly s programováním. BBC jej podpořila televizními pořady, tištěnými materiály a širokou nabídkou výukových programů. Podle Science Museum měl původní plán BBC počítat jen s 12 000 kusy, avšak již v roce 1982 jich bylo vyrobeno přibližně 24 000. Úspěch celého projektu pomohl Acornu vyrůst ve významnou počítačovou firmu a jeho další vývoj vedl také k procesorové architektuře ARM.

English / Anglicky:

The BBC Micro Model B was not conceived simply as another home computer. It was part of an ambitious British educational initiative. In the early 1980s the BBC wanted to introduce the public to programming and the possibilities of microprocessors. Its Computer Literacy Project required a machine suitable for schools, television demonstrations, textbooks and educational software. Acorn Computers eventually won the contract. Its engineers developed a prototype called the Proton early in 1981, and that project became the BBC Micro.

The machine was sold in Model A and Model B versions. The better equipped Model B offered 32 KB RAM and an unusually extensive range of interfaces. A 2 MHz 6502A processor ran the acclaimed BBC BASIC programming language. Alongside colour graphics, the computer featured the memory efficient teletext Mode 7, particularly useful for displaying text and information. Its Tube interface could connect an additional processor. The Econet networking system allowed schools to link computers, share files and use common peripherals.

Its most important achievement, however, went beyond the hardware. The BBC Micro became a familiar presence in British classrooms and introduced thousands of children to programming. Television programmes, printed teaching material and a growing library of software supported its use. According to the Science Museum, the BBC initially planned to order only 12,000 computers, but about 24,000 were manufactured during 1982 alone. The success of the project helped Acorn become a significant computer company. Later work at Acorn also led to the development of the ARM processor architecture. For many users, the Model B represents the moment when computing became part of everyday education.

Technické údaje / Specifications

Výrobce / Manufacturer: Acorn Computers Ltd., Cambridge, Anglie / Acorn Computers Ltd., Cambridge, England

Model: BBC Micro Model B

Rok / Year: 1981

Země / Country: Anglie / England

Typ / Type: 8 bit home / educational computer

CPU: Procesor řady MOS Technology 6502A / MOS Technology 6502A family

Takt CPU / CPU clock: 2 MHz / 2 MHz

RAM: 32 KB RAM / 32 KB RAM

ROM: Základní ROM 32 KB, z toho 16 KB MOS a 16 KB BBC BASIC, čtyři pozice pro stránkované ROM po 16 KB / 32 KB base ROM: 16 KB MOS + 16 KB BBC BASIC, four 16 KB paged ROM sockets

Operační systém / Operating system: Acorn MOS a BBC BASIC v ROM, volitelný diskový souborový systém / Acorn MOS and BBC BASIC (ROM), optional disk filing system

Video / Graphics: Motorola 6845 CRTC a Video ULA, režimy 0 až 6 s rozlišením až 640 × 256, teletextový režim 7 se 40 × 25 znaky přes SAA5050, až 16 logických barev podle režimu / Motorola 6845 CRTC + Video ULA, Modes 0 to 6 up to 640 × 256, Mode 7 Teletext 40 × 25 via SAA5050, up to 16 logical colours depending on mode

Zvuk / Sound: Texas Instruments SN76489, tři tónové a jeden šumový kanál, vestavěný reproduktor / Texas Instruments SN76489, 3 tone channels + 1 noise channel, internal loudspeaker

Média / Storage: Kazetové rozhraní 300/1200 baudů, volitelné 5.25" diskety přes rozhraní kompatibilní s DFS/ADFS / Cassette interface, 300/1200 baud, optional 5.25" floppy drives via DFS/ADFS compatible disc interface

Rozhraní / Interfaces: UHF RF, kompozitní video, RGB, kazetový port, sériový RS-423, tiskový port kompatibilní s Centronics, User Port, čtyřkanálový analogový vstup, 1MHz sběrnice, rozhraní Tube pro druhý procesor, volitelně Econet a disketové rozhraní / UHF RF, composite video, RGB, cassette, RS 423 serial, Centronics compatible printer, User Port, 4 channel analogue input, 1 MHz Bus, Tube second processor interface, optional Econet and disc interface

Napájení / Power: Vestavěný síťový zdroj, britská varianta 240 V AC, 50 Hz / Internal mains power supply, UK model 240 V AC, 50 Hz

Rozměry / Dimensions: 415 × 345 × 73 mm / 415 × 345 × 73 mm

Původní cena / Original price: Oznámená cena 335 GBP v roce 1981, od února 1982 zvýšena na 399 GBP / £335 announced in 1981, increased to £399 from February 1982

Náš exemplář / Our machine

Česky / Czech:

Exemplář RetroComputer.cz je BBC Micro Model B s 32 KB RAM. Je doplněn originálním rozhraním Acorn 1770 DFS pro připojení disketových mechanik. Řadič WD1770 byl pozdější náhradou za původní Intel 8271 a Acorn jej nabízel jako upgrade pro starší Model B.

Při fotografování zapnutého počítače se z napájecího zdroje najednou ozvala rána a vyvalil se kouř. Vystřelily staré svitkové kondenzátory. BBC Micro jsem proto rozebral rovnou na místě, vytáhl plynovou páječku a vadné kondenzátory ve zdroji vyměnil. Fotografie z této neplánované opravy jsou také v galerii. 🙂

English / Anglicky:

The RetroComputer.cz example is a BBC Micro Model B with 32 KB RAM. It is fitted with the original Acorn 1770 DFS floppy disk interface. The WD1770 controller was Acorn's later replacement for the original Intel 8271 and was offered as an upgrade for existing Model B machines.

While I was photographing the computer with the power on, there was suddenly a loud pop and smoke came out of its power supply. The old film capacitors had ruptured. I dismantled the BBC Micro right there, took out my gas-powered soldering iron and replaced the failed capacitors in the power supply on the spot. The gallery also includes photographs of this unexpected repair. 🙂

Zdroje / Sources

https://chrisacorns.computinghistory.org.uk/docs/BBC/BBC_MicrocomputerSystemG2.pdf

https://chrisacorns.computinghistory.org.uk/docs/Acorn/Manuals/Acorn_BBCSMOct85_Sec1.pdf

https://www.computinghistory.org.uk/det/5853/Acorn-BBC-Micro-Launched/

https://www.computinghistory.org.uk/det/182/Acorn-BBC-Micro-Model-B/

https://chrisacorns.computinghistory.org.uk/docs/Mags/PC/PC_Dec85_BBCB%2B128.pdf

https://manuals.plus/m/74dbf83658824cbd6199f24c1c7fc68c085ba92914203b5f257161e07b28db9b

Fotodokumentace / Photo documentation



Acorn BBC Micro Model B s monitorem zobrazujícím barevný program a originální klávesnicí / Acorn BBC Micro Model B with monitor showing a colour program and original keyboard
Acorn BBC Micro Model B, počítač na stole s původní klávesnicí a barevným monitorem / Acorn BBC Micro Model B on table with original keyboard and colour monitor
Acorn BBC Micro Model B, dva demontované elektronické obvody položené na horním krytu / Acorn BBC Micro Model B two removed electronic components on top of the case
Acorn BBC Micro Model B, demontované díly počítače a plošné spoje při opravě na pracovním stole / Acorn BBC Micro Model B disassembled computer parts and circuit boards on workbench
Acorn BBC Micro Model B, detail osazení základní desky a propojovacích vodičů / Acorn BBC Micro Model B motherboard with integrated circuits and connecting wires
Acorn BBC Micro Model B, šikmý pohled dovnitř počítače na desku plošných spojů / Acorn BBC Micro Model B angled interior view of the printed circuit board
Acorn BBC Micro Model B, čelní pohled na původní klávesnici s červenými funkčními klávesami / Acorn BBC Micro Model B front view of keyboard with red function keys
Acorn BBC Micro Model B, šikmý pohled na původní béžovou skříň a zadní konektorový panel / Acorn BBC Micro Model B angled view of original cream case and rear connections
Acorn BBC Micro Model B, spodní kryt s výrobním štítkem a ventilačními otvory / Acorn BBC Micro Model B bottom case with maker label and ventilation slots
Acorn BBC Micro Model B, šikmý pohled na běžící počítač a monitor s barevným obrazem / Acorn BBC Micro Model B angled view of working computer and colour monitor
Acorn BBC Micro Model B, pohled na horní kryt a červené funkční klávesy před rozebráním / Acorn BBC Micro Model B top case and red function keys before disassembly
Acorn BBC Micro Model B, otevřená boční část skříně a ventilační otvory při servisním zásahu / Acorn BBC Micro Model B opened side of case and vents during servicing
Acorn BBC Micro Model B, detail interního napájecího zdroje s transformátory a kondenzátory / Acorn BBC Micro Model B internal power supply showing transformers and capacitors
Acorn BBC Micro Model B, otevřená skříň s kompletní základní deskou a kabeláží / Acorn BBC Micro Model B opened case with complete motherboard and wiring
Acorn BBC Micro Model B, celkové rozložení základní desky napájení a klávesnice v otevřené skříni / Acorn BBC Micro Model B open case showing motherboard power supply and keyboard layout
Acorn BBC Micro Model B, detail loga BBC Micro a červených funkčních kláves nad hlavní klávesnicí / Acorn BBC Micro Model B close-up of BBC Micro marking and red function keys
Acorn BBC Micro Model B, celá skříň s původní klávesnicí a šikmým pohledem shora / Acorn BBC Micro Model B complete case with keyboard viewed from above
Acorn BBC Micro Model B, detail zadního panelu s konektory napájení a periferií / Acorn BBC Micro Model B close-up of rear panel with power and peripheral connectors
