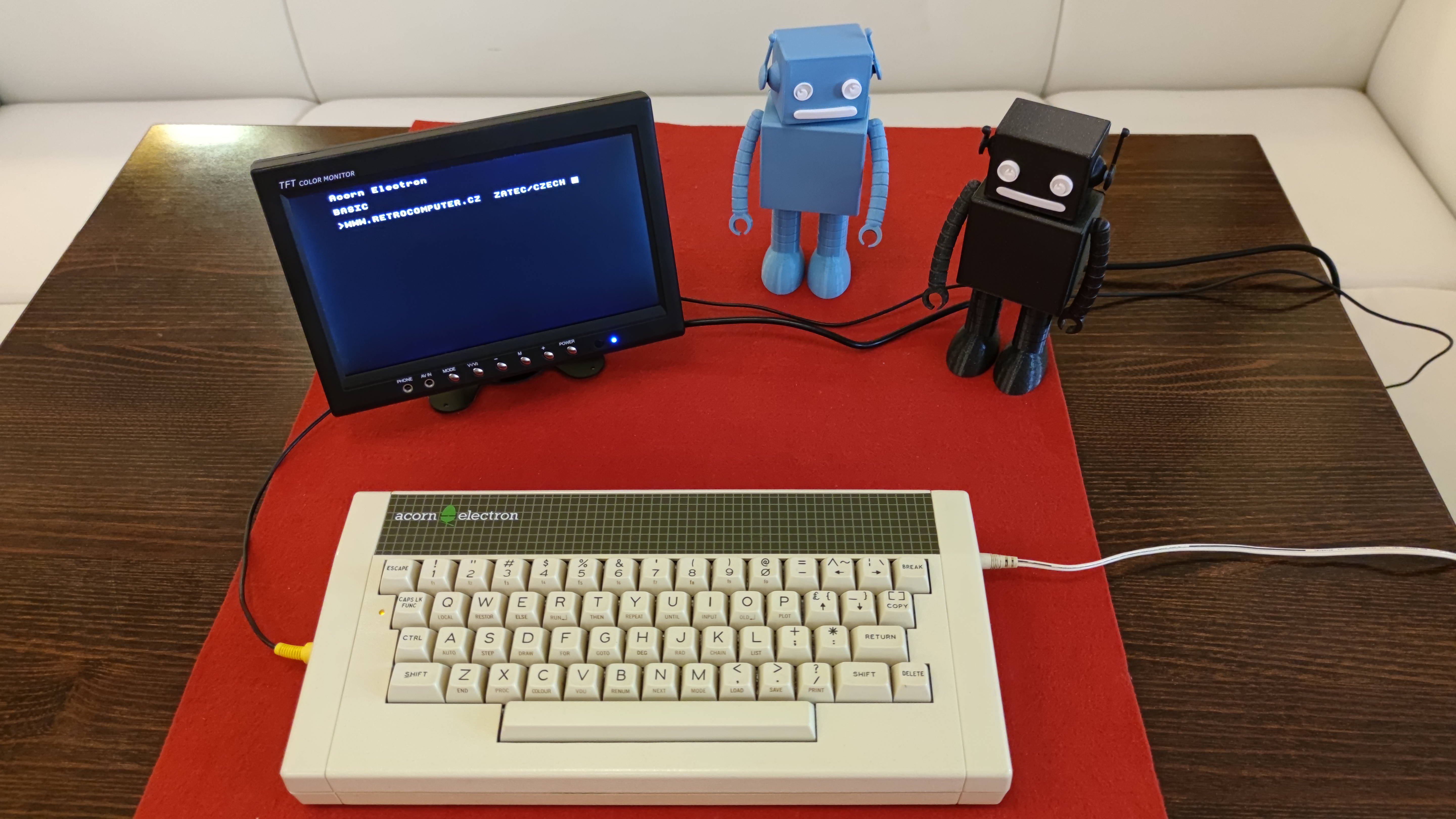

Acorn Electron (Elk)

Země / Country:
Anglie / England
Rok / Year:
1983
Česky / Czech:
Acorn Electron (Elk), Anglie, 1983. Electron vznikl jako levnější domácí příbuzný BBC Micro, se kterým sdílí procesorovou architekturu, BBC BASIC i velkou část softwarového prostředí. Používá 6502A na 2 MHz, 32 KB RAM a 32 KB ROM obsahující MOS a BBC BASIC. Většinu logiky, kterou u BBC Micro zajišťuje více samostatných obvodů, soustředil Acorn do vlastní ULA, ta řídí video, paměť, zvuk i další funkce. Electron nabízí sedm obrazových režimů od 640 × 256 ve dvou barvách po 160 × 256 v šestnácti barvách, ale nemá teletextový Mode 7. Sdílení paměti s videem zároveň znamená, že při práci z RAM může být procesor citelně pomalejší než u BBC Micro. Standardní stroj má kazetové rozhraní 1200 baud a obrazové výstupy UHF, kompozitní video a RGB, další možnosti přidává zadní expanzní konektor.
Acorn Electron měl být cenově dostupnější alternativou k úspěšnému BBC Micro. Zatímco BBC Micro bylo výborné pro školní učebny, jeho cena byla pro mnoho domácností vysoká. Acorn proto připravil menší počítač s podobným programovacím prostředím a velkou částí kompatibilního softwaru. Aby snížil náklady, soustředil mnoho funkcí do jediného zákaznického obvodu ULA. Toto řešení sice zmenšilo počet součástek, ale zároveň se stalo jednou z příčin výrobních problémů. Poptávka před Vánocemi 1983 byla vysoká, výroba však nestačila plnit objednávky. Když se v následujícím roce podařilo produkci zvýšit, britský trh s domácími počítači se již začal ochlazovat. Acorn tak nezvládl uspokojit zákazníky v době největšího zájmu a později čelil rostoucím skladovým zásobám. Elektron zůstal technicky zajímavým příbuzným BBC Micro, ale tento nepříznivý vývoj významně ovlivnil obchodní výsledky celé firmy. Roku 1985 vstoupila do Acornu společnost Olivetti.
English / Anglicky:
Acorn Electron (Elk), England, 1983. The Electron was developed as a lower cost home oriented relative of the BBC Micro, sharing its processor architecture, BBC BASIC and much of its software environment. It uses a 2 MHz 6502A, 32 KB RAM and 32 KB ROM containing MOS and BBC BASIC. Acorn concentrated much of the logic that required several separate devices in the BBC Micro into a custom ULA, which handles video, memory arbitration, sound and other functions. The Electron provides seven display modes ranging from 640 × 256 in two colours to 160 × 256 in sixteen colours, but it lacks the BBC Micro's Teletext Mode 7. Because video and CPU share the same RAM, programs running from RAM can also be significantly slower than on the BBC Micro. The standard machine provides a 1200 baud cassette interface and UHF, composite and RGB video outputs, with further capabilities available through the rear expansion connector.
The Acorn Electron was intended as a less expensive alternative to the successful BBC Micro. Although the BBC machine was excellent for schools, its price was beyond the reach of many families. Acorn therefore developed a smaller computer with a similar programming environment and substantial software compatibility. To reduce manufacturing costs, many hardware functions were combined in a custom ULA chip. This reduced the component count but also contributed to serious production difficulties. Demand before Christmas 1983 was strong, yet the company could not manufacture enough computers to fulfil orders. When output finally increased during the following year, the British home computer market had already begun to weaken. Acorn was therefore unable to satisfy the highest demand and later found itself facing growing stocks. The Electron remained an interesting relative of the BBC Micro, but its unlucky manufacturing timetable contributed to problems for the company. In 1985 Olivetti acquired a significant ownership interest in Acorn.
Technické údaje / Specifications
Výrobce / Manufacturer: Acorn Computers Ltd., Cambridge, Anglie / Acorn Computers Ltd., Cambridge, England
Model: Electron (Elk)
Rok / Year: 1983
Země / Country: Anglie / England
Typ / Type: Osmibitový domácí počítač / 8 bit home computer
CPU: Procesor řady MOS Technology 6502A / MOS Technology 6502A family
Takt CPU / CPU clock: Nominálně 2 MHz, skutečná rychlost nižší při sdíleném přístupu do RAM s videem / 2 MHz nominal, effective speed reduced during shared RAM/video access
RAM: 32 KB RAM / 32 KB RAM
ROM: 32 KB ROM (MOS a BBC BASIC) / 32 KB ROM (MOS + BBC BASIC)
Operační systém / Operating system: Acorn Electron MOS a BBC BASIC v ROM, volitelný diskový souborový systém / Acorn Electron MOS and BBC BASIC (ROM), optional disk filing system
Video / Graphics: Vlastní obvod Acorn ULA, sedm obrazových režimů: až 640 × 256 ve 2 barvách, 320 × 256 ve 4 barvách nebo 160 × 256 v 16 barvách, bez teletextového režimu 7 / Custom Acorn ULA, 7 display modes: up to 640 × 256 in 2 colours, 320 × 256 in 4 colours or 160 × 256 in 16 colours, no Teletext Mode 7
Zvuk / Sound: Zvuk z vlastního obvodu ULA, systém podobný BBC Micro s vestavěným reproduktorem, současně však může znít jen jeden tónový kanál / Sound generated by the custom ULA, BBC style sound system with internal loudspeaker, but only one tone channel can be output at a time
Média / Storage: Kazetové rozhraní 1200 baudů s modulací CUTS, volitelné cartridge a diskové či SD úložiště pomocí rozšíření / Cassette interface, 1200 baud using CUTS tones, optional cartridge and disk/SD storage through expansion hardware
Rozhraní / Interfaces: UHF RF, kompozitní video, TTL RGB, kazetové rozhraní a zadní rozšiřující konektor, doplněk Plus 1 přidává dva cartridge sloty, tiskový port a analogové rozhraní pro joystick či ovladač / UHF RF, composite video, TTL RGB, cassette interface and rear expansion connector, optional Plus 1 adds 2 cartridge slots, printer port and analogue joystick/paddle interface
Napájení / Power: Externí síťový adaptér 19 V AC, výkon 14 W (britský adaptér pro 240 V AC, 50 Hz) / External mains adapter, 19 V AC, 14 W output (UK adapter input 240 V AC, 50 Hz)
Rozměry / Dimensions: 343 × 160 × 58 mm / 343 × 160 × 58 mm
Původní cena / Original price: 199 GBP při uvedení na britský trh v roce 1983 / £199 at UK launch in 1983
Náš exemplář / Our machine
Exemplář RetroComputer.cz je vybaven rozšířením Plus One Plus Purple se Slogger Electron Expansion ROM v2.02 a moderním rozhraním ElkSD128. Slogger ROM nahrazuje standardní expanzní ROM a přidává další systémové příkazy a podporu rozšíření. ElkSD128 umožňuje používat SD kartu jako úložiště, obsahuje 128 KB sideways RAM a rozšiřuje Electron na celkem 160 KB RAM. Součástí ElkSD128 je také 9pinový digitální joystickový port typu Atari/Commodore.
The RetroComputer.cz example is equipped with a Plus One Plus Purple expansion fitted with Slogger Electron Expansion ROM v2.02 and a modern ElkSD128 interface. The Slogger ROM replaces the standard expansion ROM and adds further system commands and support for expansion hardware. ElkSD128 provides SD card storage, includes 128 KB of sideways RAM and expands the Electron to a total of 160 KB RAM. It also provides a 9 pin digital joystick port of the Atari/Commodore type.
Zdroje / Sources
https://chrisacorns.computinghistory.org.uk/docs/Acorn/Manuals/Acorn_ElectronSM.pdf
https://chrisacorns.computinghistory.org.uk/docs/Acorn/Manuals/Acorn_Plus1UG.pdf
https://www.computinghistory.org.uk/det/181/acorn-electron/
https://chrisacorns.computinghistory.org.uk/docs/Slogger/Slogger_ElkExpansion.pdf
https://www.ramtop-retro.uk/elksd128.html
