Amstrad CPC 6128

Amstrad CPC 6128, Anglie, 1985, 8bitový počítač se 128 KB RAM a vestavěnou 3" mechanikou / Amstrad CPC 6128, England, 1985, 8-bit computer with 128 KB RAM and built-in 3" disk drive
←
→
Youtube video →

Země / Country:

Anglie / England

Rok / Year:

1985

Česky / Czech:

Amstrad CPC 6128, Anglie, 1985. Nejvybavenější model původní řady CPC používá Zilog Z80A na 4 MHz, 128 KB RAM a vestavěnou 3" disketovou mechaniku. Druhých 64 KB RAM se připojuje bankovým přepínáním a výrazně pomáhá zejména systému CP/M Plus. Celkových 48 KB ROM obsahuje firmware, Locomotive BASIC 1.1 a diskový ROM s AMSDOS. Grafika nabízí 160 × 200 v 16 barvách, 320 × 200 ve 4 barvách nebo 640 × 200 ve 2 barvách z palety 27 barev. Zvuk obstarává AY-3-8912. Standardní mechanika ukládá přibližně 178 KB dat na stranu, připojit lze druhou mechaniku i externí kazetový magnetofon. CPC 6128 se stal dlouhodobým diskovým modelem řady a vyráběl se až do nástupu řady Plus.

Amstrad CPC 6128 vznikl z přesvědčení Alana Sugara, že osobní počítač s disketovou mechanikou a větší pamětí už nemá sloužit jen ke hrám. V srpnu 1985 proto Amstrad uvedl stroj, který spojoval jednoduché domácí použití s ambicí zvládnout také textové procesory, tabulkové výpočty a práci pod CP/M Plus. Proti krátce prodávanému CPC 664 měl dvojnásobnou RAM, což umožňovalo využít složitější programy bez zásadního zvětšení celé sestavy. Důležitá byla i pokračující obchodní strategie Amstradu. Počítač se stále prodával jako hotový systém s vlastním monitorem, který současně zajišťoval napájení. Majitel tedy nemusel pořizovat zvlášť televizor, další zdroj a magnetofon. Díky tomu si 6128 získal pevné místo na evropském trhu a postupně vytvořil rozsáhlou knihovnu diskových programů. Příběh tohoto modelu je také ukázkou toho, jak rychle tehdy Amstrad dokázal změnit výrobní plán podle reakcí trhu.

English / Anglicky:

Amstrad CPC 6128, England, 1985. The most capable model of the original CPC range uses a Zilog Z80A at 4 MHz, 128 KB RAM and a built in 3" floppy drive. The second 64 KB RAM bank is accessed through bank switching and is especially useful under CP/M Plus. A total of 48 KB ROM contains the firmware, Locomotive BASIC 1.1 and the disk ROM with AMSDOS. Graphics provide 160 × 200 in 16 colours, 320 × 200 in 4 colours or 640 × 200 in 2 colours from a palette of 27. Sound is handled by the AY-3-8912. The internal drive stores about 178 KB of data per side, and a second drive or external cassette recorder can be connected. The CPC 6128 became the long running disk model of the range until the Plus series arrived.

Alan Sugar's reasoning behind the Amstrad CPC 6128 was that a computer with a floppy drive and more memory should be useful for much more than games. In August 1985 Amstrad therefore introduced a machine that combined uncomplicated home use with more capable word processing, spreadsheets and CP/M Plus applications. Compared with the short lived CPC 664, it doubled the RAM and allowed more sophisticated software without making the complete system much larger. Amstrad also maintained its distinctive marketing approach. The computer was sold as a complete package with a matching monitor that supplied the power. Owners did not have to buy a separate television, power supply and tape recorder. The CPC 6128 consequently established a strong place in the European market and gained a substantial library of disk based software. Its history also shows how rapidly Amstrad could adjust production plans in response to changing customer expectations.

Technické údaje / Specifications

Výrobce / Manufacturer: Amstrad Consumer Electronics plc, Anglie / Amstrad Consumer Electronics plc, England

Model: CPC 6128

Rok / Year: 1985

Země / Country: Anglie / England

Typ / Type: 8 bit home / personal computer

CPU: Zilog Z80A / Zilog Z80A

Takt CPU / CPU clock: 4 MHz / 4 MHz

RAM: 128 KB ve dvou blocích po 64 KB, v BASICu dostupných přes 41 KB / 128 KB in two 64 KB banks, over 41 KB available in BASIC

ROM: Celkem 48 KB, firmware, Locomotive BASIC 1.1 a disketová ROM AMSDOS / 48 KB total, firmware + Locomotive BASIC 1.1 + AMSDOS disk ROM

Operační systém / Operating system: Locomotive BASIC 1.1 a AMSDOS v ROM, při použití diskety dostupný CP/M Plus / Locomotive BASIC 1.1 and AMSDOS (ROM), CP/M Plus available with disk

Video / Graphics: Motorola 6845 CRTC a Amstrad Gate Array, 160 × 200 v 16 barvách, 320 × 200 ve 4 barvách, 640 × 200 ve 2 barvách, paleta 27 barev / Motorola 6845 CRTC and Amstrad Gate Array, 160 × 200 in 16 colours, 320 × 200 in 4 colours, 640 × 200 in 2 colours, 27-colour palette

Zvuk / Sound: General Instrument AY-3-8912, tři kanály, vestavěný monofonní reproduktor, stereo výstup / General Instrument AY-3-8912, 3 channels, internal mono speaker, stereo output

Média / Storage: Vestavěná 3" disketová mechanika, přibližně 178 KB uživatelských dat na stranu, volitelná druhá mechanika, podpora externího magnetofonu / Built in 3" floppy drive, about 178 KB data capacity per side, optional second drive, external cassette supported

Rozhraní / Interfaces: Rozšiřující sběrnice, tiskový port kompatibilní s Centronics, druhá disketová mechanika, 9pinový joystick, RGB/jasový monitor, externí magnetofon, stereo audio 3,5 mm / Expansion bus, Centronics compatible printer port, second floppy drive, 9 pin joystick, RGB/luminance monitor, external cassette, 3.5 mm stereo audio

Napájení / Power: 5 V DC pro počítač a 12 V DC pro disketovou mechaniku, obojí dodává příslušný monitor / 5 V DC for computer plus 12 V DC for floppy drive, both supplied by the dedicated monitor

Rozměry / Dimensions: 510 × 170 × 48 mm / 510 × 170 × 48 mm

Původní cena / Original price: 299 GBP se zeleným monitorem GT65, 399 GBP s barevným CTM644 / £299 with GT65 green monitor, £399 with CTM644 colour monitor

Náš exemplář / Our machine

Česky / Czech:

Tento Amstrad CPC 6128 jsem rozšířil interním modulem iRAM/640. Rozšíření přidává 512 KB RAM, takže má počítač místo původních 128 KB celkem 640 KB paměti. Modul se zasouvá přímo do patice procesoru Z80A a procesor se osadí do patice na samotném iRAM/640, takže není nutné zasahovat pájením do základní desky. Na modulu je použita 512KB SRAM Alliance AS6C4008-55PCN. Starší software kompatibilní s paměťovým standardem DK'Tronics může využít až 576 KB, zatímco novější programy podporující rozšířený standard Yarek/RAM7, například SymbOS, mají přístup ke všem 640 KB.

English / Anglicky:

I upgraded this Amstrad CPC 6128 with an internal iRAM/640 module. The expansion adds 512 KB of RAM, increasing the machine from the original 128 KB to a total of 640 KB. The module plugs directly into the Z80A CPU socket and the processor is then fitted into the socket on the iRAM/640 board, so no additional soldering to the motherboard is required. The module uses an Alliance AS6C4008-55PCN 512 KB SRAM. Older software compatible with the DK'Tronics memory standard can access up to 576 KB, while newer software supporting the extended Yarek/RAM7 standard, such as SymbOS, can use the full 640 KB.

Zdroje / Sources

https://amstrad.com/product/cpc6128/

https://www.cpcwiki.eu/manuals/AmstradCPC6128-hypertext-en-Sinewalker.pdf

https://www.cpcmania.com/docs/Manuals/CPC6128%20Service%20Manual.pdf

https://www.cpcwiki.eu/index.php/CPC6128

https://oldwiki.cpcwiki.eu/index.php/CPC_iRAM

https://github.com/etomuc/CPC6128_iRAM-640

Fotodokumentace / Photo documentation



Amstrad CPC 6128, kompletní počítač s barevným monitorem a joystickem při provozu / Amstrad CPC 6128, complete computer with colour monitor and joystick while running
Amstrad CPC 6128, šikmý pohled na funkční sestavu s monitorem a příslušenstvím / Amstrad CPC 6128, angled view of working setup with monitor and accessories
Amstrad CPC 6128, vestavěná třípalcová disketová mechanika s dobovou disketou vedle počítače / Amstrad CPC 6128, built-in three inch floppy drive with a period disk beside the computer
Amstrad CPC 6128, počítač se šedou klávesnicí a integrovanou disketovou mechanikou / Amstrad CPC 6128, computer with grey keyboard and integrated floppy drive

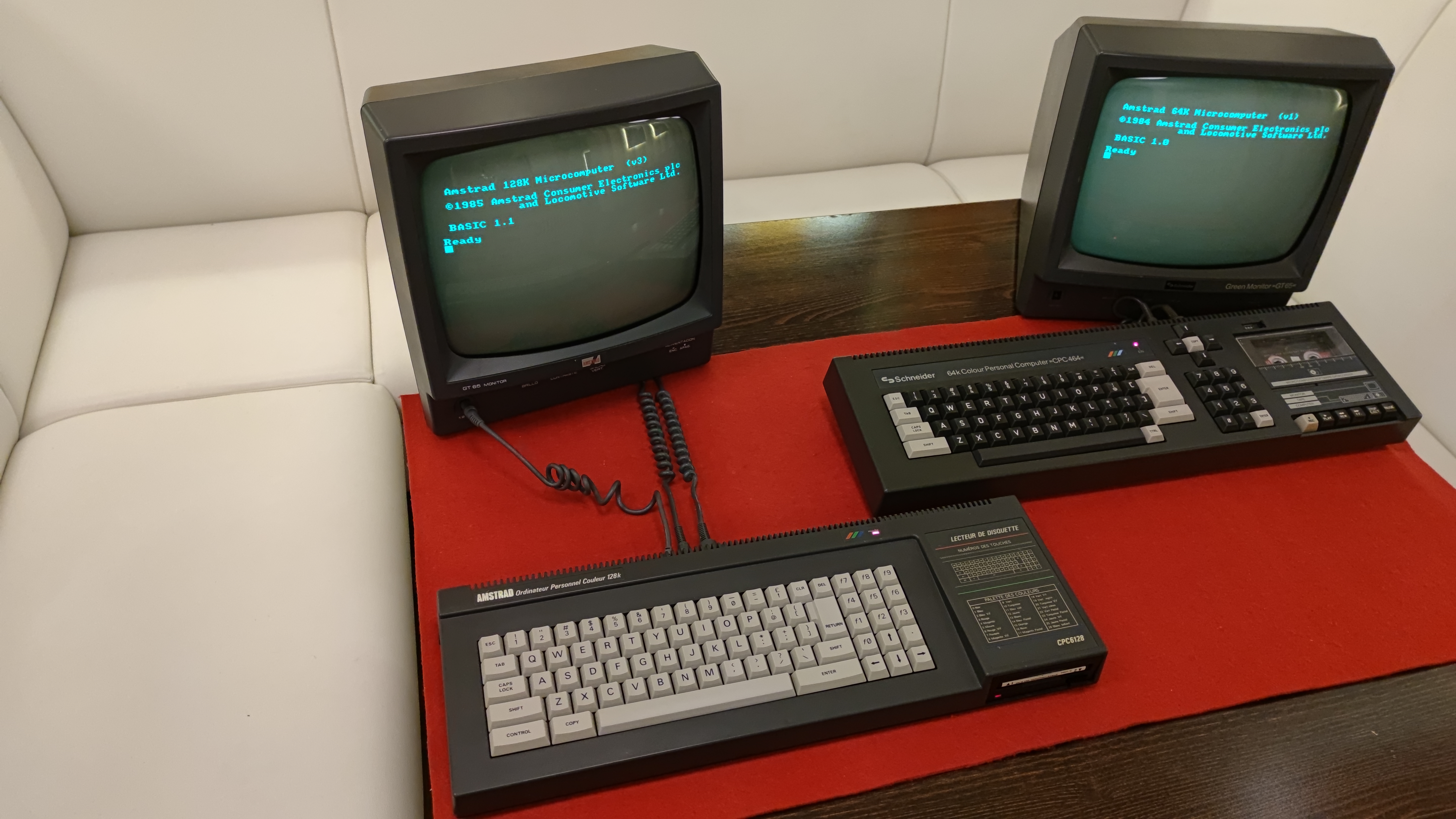

Amstrad CPC 6128, srovnání dvou počítačů Amstrad CPC s monitory při provozu / Amstrad CPC 6128, comparison of two Amstrad CPC computers with active monitors
Amstrad CPC 6128, otevřená skříň se zelenou základní deskou a vnitřní mechanikou / Amstrad CPC 6128, opened case with green motherboard and internal drive
Amstrad CPC 6128, klávesnice s vestavěnou disketovou mechanikou a monitorem zobrazujícím BASIC / Amstrad CPC 6128, keyboard with integrated floppy drive and monitor displaying BASIC
Amstrad CPC 6128, detail klávesnice a levého boku původní skříně / Amstrad CPC 6128, close-up of keyboard and left side of original case
Amstrad CPC 6128, detail loga Amstrad CPC 6128 a původní klávesnice / Amstrad CPC 6128, close-up of Amstrad CPC 6128 badge and original keyboard
Amstrad CPC 6128, pohled shora na celou klávesnici a disketovou mechaniku / Amstrad CPC 6128, top view of complete keyboard and floppy mechanism
Amstrad CPC 6128, spodní kryt skříně s původním výrobním štítkem / Amstrad CPC 6128, bottom of case with original identification label
