Amstrad PPC512 + PPC640

Amstrad PPC512 a PPC640, Anglie, 1987/1988, přenosné IBM PC kompatibilní počítače / Amstrad PPC512 and PPC640, England, 1987/1988, portable IBM PC-compatible computers
←
→
Youtube video →

Země / Country:

Anglie / England

Rok / Year:

1987/1988

Česky / Czech:

Amstrad PPC512 a PPC640, Anglie, 1987/1988. Přenosné IBM PC kompatibilní počítače byly představeny na konci roku 1987 a do širšího prodeje se dostaly v roce 1988. Používají NEC V30 na 8 MHz, PPC512 má 512 KB RAM a PPC640 640 KB. Neobvyklá konstrukce kombinuje plnohodnotnou 102klávesovou klávesnici s výklopným nepodsvíceným LCD 640 × 200, který podporuje zobrazení kompatibilní s MDA a CGA. Podle verze je vestavěna jedna nebo dvě 720KB 3.5" mechaniky. PPC640 navíc obsahuje interní Hayes kompatibilní modem 2400 baudů. Napájení je možné ze síťového adaptéru, automobilového adaptéru nebo deseti článků typu C. Dodáván byl MS-DOS 3.3 a software PPC Organiser, PPC640 také s komunikačním programem Mirror II.

Amstrad PPC512 a PPC640 byly zaměřeny na obchodníky a pracovníky, kteří potřebovali přenášet prostředí IBM PC mezi různými kancelářemi. Nebyly však notebooky v dnešním smyslu. Velká klávesnice a široká skříň určovaly jejich nezaměnitelný vzhled, zatímco malý nepodsvícený LCD displej sloužil spíše k práci v nouzových podmínkách. Roland Perry, který se na projektu podílel, později vysvětloval, že záměrem bylo přenést počítač i programy k zákazníkovi a na místě případně použít běžný externí monitor. Modely tak vznikaly jako levnější alternativa k tehdejším drahým přenosným počítačům. Zajímavostí je také možnost napájení ze standardních bateriových článků nebo automobilového adaptéru. Varianta PPC640 s vestavěným modemem dávala zvláštní smysl pro obchodní cestující, kteří potřebovali předávat soubory a zprávy. Dnes oba počítače dokonale dokumentují hledání správné podoby přenosného PC ještě před masovým rozšířením klasických notebooků.

English / Anglicky:

Amstrad PPC512 and PPC640, England, 1987/1988. These portable IBM PC compatibles were introduced in late 1987 and reached wider retail availability in 1988. Both use an NEC V30 at 8 MHz, with 512 KB RAM in the PPC512 and 640 KB in the PPC640. Their unusual design combines a full size 102-key keyboard with a folding non backlit 640 × 200 LCD supporting MDA and CGA compatible display modes. Depending on version, one or two 720 KB 3.5" floppy drives are fitted. The PPC640 also includes a Hayes compatible 2400 baud modem. Power can come from the mains adaptor, car adaptor or ten C cells. MS-DOS 3.3 and PPC Organiser were supplied, with Mirror II communications software added to the PPC640.

The Amstrad PPC512 and PPC640 were aimed at business users who needed to carry an IBM PC compatible working environment between different offices. They were not notebooks in the modern sense. Their large keyboard and wide enclosure gave them an unmistakable appearance, while the small unlit LCD was better suited to occasional or emergency use. Roland Perry, who worked on the project, later explained that the intention was to take the computer and software to a customer's premises and, where possible, use an ordinary external monitor. The machines were intended as a less expensive alternative to the costly transportable PCs of the period. Battery operation and the option of a car power adapter were further unusual features. The PPC640's built-in modem was particularly relevant to travelling business users who needed to exchange messages and files. Today both computers document an important stage in the search for a practical portable PC before the conventional notebook became widespread.

Technické údaje / Specifications

Výrobce / Manufacturer: Amstrad plc, Anglie / Amstrad plc, England

Model: Amstrad PPC512 + PPC640

Rok / Year: 1987/1988

Země / Country: Anglie / England

Typ / Type: Přenosný počítač kompatibilní s IBM PC / Portable IBM PC compatible computer

CPU: NEC V30, kompatibilní s Intel 8086 / NEC V30, 8086 compatible

Takt CPU / CPU clock: 8 MHz / 8 MHz

RAM: PPC512: 512 KB, PPC640: 640 KB / PPC512: 512 KB, PPC640: 640 KB

ROM: 16 KB BIOS ROM / 16 KB BIOS ROM

Operační systém / Operating system: Kompatibilní s MS-DOS, načítaným z diskety, PC BIOS v ROM / MS-DOS compatible, loaded from floppy, PC BIOS (ROM)

Video / Graphics: Vestavěný monochromatický LCD typu Supertwist bez podsvícení, 640 × 200, kompatibilita MDA/CGA, podpora externího monitoru CGA/MDA / Built in non backlit supertwist monochrome LCD, 640 × 200, MDA/CGA compatible, external CGA/MDA monitor support

Zvuk / Sound: Vestavěný PC reproduktor s regulací hlasitosti / Internal PC speaker with volume control

Média / Storage: Jedna nebo dvě 3.5" disketové mechaniky 720 KB podle varianty S/D / One or two 720 KB 3.5" floppy drives, depending on S/D version

Rozhraní / Interfaces: Sériový RS-232, paralelní Centronics, externí obrazový výstup CGA/MDA, dva rozšiřující konektory, patice 8087, PPC640 s vestavěným modemem 2400 baudů / RS-232 serial, Centronics parallel, external CGA/MDA video, two expansion connectors, 8087 socket, PPC640 internal 2400 baud modem

Napájení / Power: Externí 12V zdroj, automobilový adaptér nebo deset baterií velikosti C / External 12 V supply, car adaptor or ten C size batteries

Rozměry / Dimensions: 450 × 230 × 100 mm v zavřeném stavu bez držadla, asi 5,4 kg bez baterií / 450 × 230 × 100 mm closed, excluding handle, about 5.4 kg without batteries

Původní cena / Original price: PPC512 od 399 GBP, PPC640 při uvedení přibližně 599 GBP / PPC512 from £399, PPC640 about £599 at launch

Náš exemplář / Our machine

Česky / Czech:

Ve sbírce mám oba modely, Amstrad PPC512 i PPC640, a oba jsou dnes funkční. PPC640 má navíc zajímavou minulost, v osmdesátých letech byl používán na střelnici. Někdo tehdy přímo z membrány klávesnice vyvedl dva vodiče a připojil je k externímu vypínači, kterým se převracely terče. Tento zásah poškodil vodivou cestu v membráně klávesnice. Vodiče jsem odpojil, původní úpravu odstranil a přerušenou cestu opravil vodivým lakem. Klávesnice po opravě znovu funguje správně a počítač jsem uvedl zpět do plně funkčního stavu. Zásah do membrány i její oprava jsou zachyceny ve fotodokumentaci.

English / Anglicky:

I have both models in the collection, an Amstrad PPC512 and a PPC640, and both are now fully operational. The PPC640 also has an unusual history, it was used at a shooting range during the 1980s. At some point, two wires were taken directly from the keyboard membrane and connected to an external switch used to flip the targets. This modification damaged one of the conductive traces in the keyboard membrane. I disconnected the wires, removed the old modification and repaired the broken trace with conductive paint. The keyboard works correctly again and I returned the computer to full working condition. The modified membrane and its repair are documented in the photo gallery.

Zdroje / Sources

https://amstrad.com/product-category/computer/

https://www.computinghistory.org.uk/det/27482/Amstrad-PPC-512-PPC-640-Personal-Portable-Computer-Service-Manual/

https://ftpmirror.infania.net/sites/ftp.cpcszene.de/pub/Computer/Amstrad_PC/PPC512-640/Amstrad_PPC512S512D_PPC640S640D_Personal_Portable_Computer_Service_Manual_300dpi_Agujereado.pdf

https://nosher.net/archives/computers/amstrad_ppc512_percw_feb88

Fotodokumentace / Photo documentation



Amstrad PPC 512 a PPC 640, přenosný počítač s vyklopenou klávesnicí a vestavěným LCD / Amstrad PPC 512 a PPC 640, transportable computer with opened keyboard and built-in LCD
Amstrad PPC 512 a PPC 640, šikmý pohled na obě rozevřené sestavy na stole / Amstrad PPC 512 a PPC 640, angled view of both open computers on table
Amstrad PPC 512 a PPC 640, pohled shora na oba přenosné počítače s klávesnicemi / Amstrad PPC 512 a PPC 640, overhead view of both portable computers and keyboards
Amstrad PPC 512 a PPC 640, svisle postavené kufříkové skříně obou modelů PPC / Amstrad PPC 512 a PPC 640, upright suitcase style enclosures of both PPC models
Amstrad PPC 512 a PPC 640, spodní kryty dvou Amstrad PPC s původními štítky / Amstrad PPC 512 a PPC 640, undersides of both Amstrad PPC computers with original labels
Amstrad PPC 512 a PPC 640, otevřený počítač s odhalenou vnitřní konstrukcí klávesnice / Amstrad PPC 512 a PPC 640, opened computer showing internal keyboard construction
Amstrad PPC 512 a PPC 640, dobová barevná reklama Amstrad PPC s přenosným počítačem / Amstrad PPC 512 a PPC 640, vintage colour advertisement for Amstrad PPC portable computer

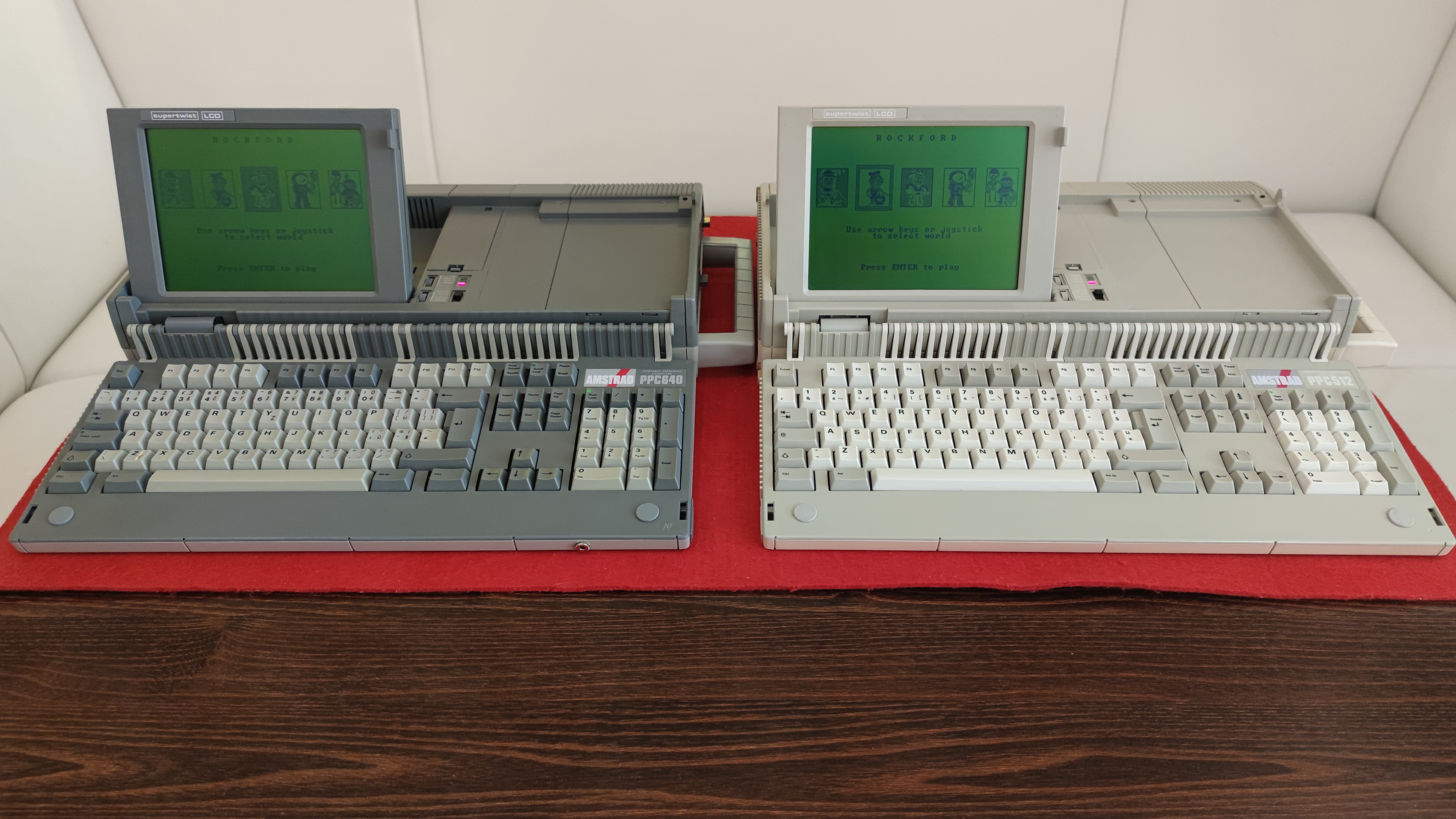

Amstrad PPC 512 a PPC 640, dva přenosné počítače PPC 512 a PPC 640 vedle sebe v otevřeném stavu / Amstrad PPC 512 a PPC 640, two PPC 512 and PPC 640 transportables displayed side by side
Amstrad PPC 512 a PPC 640, srovnání dvou skříní a vestavěných displejů z druhé strany / Amstrad PPC 512 a PPC 640, comparison of two cases and integrated displays from opposite side
Amstrad PPC 512 a PPC 640, dva složené počítače Amstrad PPC položené vedle sebe / Amstrad PPC 512 a PPC 640, two folded Amstrad PPC computers placed beside each other
Amstrad PPC 512 a PPC 640, boční pohled na dva složené přenosné počítače / Amstrad PPC 512 a PPC 640, side view of the two folded transportables
Amstrad PPC 512 a PPC 640, srovnání zadních panelů a konektorů obou modelů / Amstrad PPC 512 a PPC 640, comparison of both models rear panels and connectors
Amstrad PPC 512 a PPC 640, původní uživatelský manuál Amstrad PPC Technical Reference / Amstrad PPC 512 a PPC 640, original Amstrad PPC Technical Reference manual
