Apogey BK-01 (Апогей БК-01)

Apogey BK-01, sovětský 8bitový Radio-86RK kompatibilní počítač / Apogey BK-01, Soviet 8-bit computer compatible with Radio-86RK
←
→

Země / Country:

SSSR / Soviet Union (USSR)

Rok / Year:

1988–1992

Česky / Czech:

Apogey BK-01, SSSR, 1988 až 1992. Osmibitový počítač odvozený z Radio-86RK, s procesorem KR580VM80A 1,78 MHz, 64 KB RAM a 4 KB ROM. Obraz je tvořen textovými režimy s pseudografikou, zvuk zajišťuje tříkanálový časovač KR580VI53 a programy se běžně ukládaly na kazetu. BK-01 je monochromatický, pozdější BK-01C přidal barevný výstup. Jako zobrazovač mohl sloužit běžný televizor s videovstupem nebo televizor připojený přes modulátor. Systémová jednotka má integrovanou klávesnici a samostatný napájecí zdroj.

Vznik Apogey navazoval na konstrukci Radio-86RK, jejíž stavební návod zveřejnil sovětský časopis Radio. Závod BRA v Tulské oblasti od roku 1988 nabízel hotový, průmyslově vyráběný počítač místo amatérské stavebnice.

English / Anglicky:

Apogey BK-01, USSR, 1988 to 1992. An 8 bit computer derived from the Radio-86RK, using a KR580VM80A at 1.78 MHz with 64 KB RAM and 4 KB ROM. Display output is built from text modes with pseudographics, sound comes from the three channel KR580VI53 timer and cassette was the normal storage medium. The BK-01 is monochrome, the later BK-01C added colour. A domestic television could be used for display through a video input or modulator. The system unit includes the keyboard, while the power supply is a separate box. Programs can also be loaded from an external ROM of up to 64 KB.

The Apogey followed the Radio-86RK design published as construction instructions in the Soviet magazine Radio. From 1988 the BRA factory in the Tula region offered a finished, commercially manufactured computer rather than a hobbyist kit.

Technické údaje / Specifications

Výrobce / Manufacturer: Závod BRA v Tulské oblasti, SSSR / BRA plant, Tula region, USSR

Model: BK-01

Rok / Year: 1988–1992

Země / Country: SSSR / Soviet Union (USSR)

Typ / Type: Osmibitový domácí počítač kompatibilní s Radio-86RK / 8 bit home computer, Radio-86RK compatible

CPU: KR580VM80A, kompatibilní s Intel 8080 / KR580VM80A, Intel 8080 compatible

Takt CPU / CPU clock: 1,78 MHz / 1.78 MHz

RAM: 64 KB, uživateli dostupných přibližně 56,25 KB / 64 KB, about 56.25 KB available to the user

ROM: 4 KB ROM s monitorem / 4 KB monitor ROM

Operační systém / Operating system: Monitor Apogey v ROM, BASIC-RK a grafický BASIC načítaný z kazety / Apogey monitor firmware (ROM), BASIC-RK and graphics BASIC loaded from cassette

Video / Graphics: Textový obraz pomocí KR580VG75, režimy 64 × 25 nebo 64 × 50 znaků, monochromatický obraz, pseudografika až 192 × 128 a omezené vzory 384 × 256 / KR580VG75 based text display, 64 × 25 or 64 × 50 character modes, monochrome, pseudographics up to 192 × 128 with additional limited 384 × 256 patterns

Zvuk / Sound: Časovač KR580VI53 jako tříkanálový zvukový generátor / KR580VI53 timer used as 3 channel sound generator

Média / Storage: Magnetofon asi 1200 baudů, externí ROM až 64 KB přes I/O port / Cassette at about 1200 baud, external ROM up to 64 KB through I/O port

Rozhraní / Interfaces: Televizní výstup pro monochromatický obraz, magnetofonové rozhraní pro čtení a zápis, externí ROM až 64 KB přes vstupní a výstupní port, připojení napájecího zdroje / Monochrome television video output, cassette interface for reading and writing, external ROM up to 64 KB through the I/O port, power supply connection

Rozměry / Dimensions: Počítač 400 × 240 × 55 mm, samostatný zdroj 170 × 104 × 90 mm / 400 × 240 × 55 mm system unit, separate 170 × 104 × 90 mm power supply

Původní cena / Original price: Při uvedení přibližně 440 rublů, později asi 560 až 650 rublů podle varianty a roku / About 440 rubles at introduction, later prices around 560-650 rubles depending on version and year

Náš exemplář / Our machine

Česky / Czech:

Všechny své počítače Apogey mám v původních originálních krabicích, včetně původních obalů, kabelů, manuálů a konektorů systémové sběrnice. Ke všem se mi podařilo sehnat také zásuvné moduly s hrami a programy, což nebylo vůbec jednoduché. Kvůli válce na Ukrajině nebylo možné moduly běžně poslat přímo z Ruské federace, takže musely putovat z Petrohradu oklikou přes Finsko. Zajímavým dobovým detailem jsou velká razítka na krabicích potvrzující, že počítače byly prověřeny z hlediska radioaktivity a úroveň gama pozadí byla v mezích přirozeného pozadí. Jde o pozoruhodný doklad atmosféry doby po havárii jaderné elektrárny v Černobylu.

Nahoře na této stránce najdete odkaz na moje amatérské video na YouTube, které jsem natočil mobilním telefonem jako ukázku funkčnosti tohoto počítače.

English / Anglicky:

I have all of my Apogey computers in their original boxes, including the original packaging, cables, manuals and system bus connectors. I also managed to obtain plug in modules with games and software for all of them, which was far from easy. Because of the war in Ukraine, the modules could not be shipped directly from the Russian Federation in the usual way, so they had to travel from Saint Petersburg via Finland. An especially interesting period detail is the large stamp found on the boxes confirming that the computers had been checked for radioactivity and that the gamma background level was within natural background limits. It is a remarkable reminder of the atmosphere in the years following the Chernobyl nuclear disaster.

At the top of this page, you can find a link to my amateur YouTube video, filmed on a mobile phone to demonstrate the computer in operation.

Zdroje / Sources

https://www.computer-museum.ru/articles/personalnye-evm/932/

https://emuverse.ru/wiki/Апогей_БК-01

https://www.chipwiki.ru/wiki/Апогей_БК-01

https://ru.wikipedia.org/wiki/%D0%90%D0%BF%D0%BE%D0%B3%D0%B5%D0%B9_%D0%91%D0%9A-01

https://computer-museum.ru/articles/personalnye-evm/906/

Fotodokumentace / Photo documentation

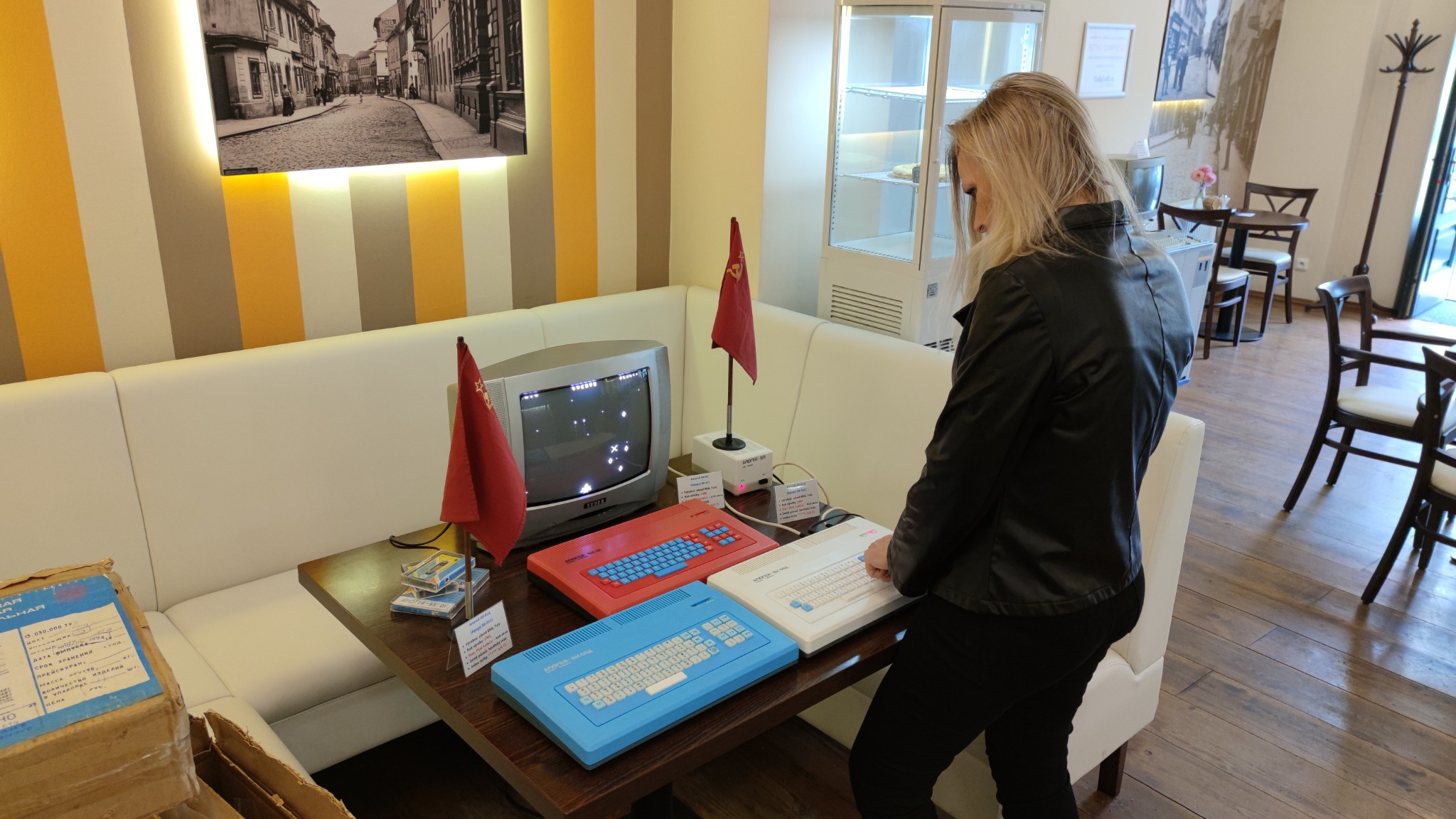

Apogey BK-01, srovnání červené a modré varianty sovětského počítače na stole / Apogey BK-01, comparison of red and blue versions of the Soviet computer
Apogey BK-01, kolekce počítačů Apogey a příslušenství v různých barvách / Apogey BK-01, collection of Apogey computers and accessories in different colours
Apogey BK-01, otevřená skříň s původní hnědou deskou elektroniky / Apogey BK-01, opened case revealing original brown circuit board
Apogey BK-01, podrobný pohled na osazení integrovaných obvodů / Apogey BK-01, detailed view of integrated circuits on board
Apogey BK-01, detail vodivých spojů klávesnicové desky / Apogey BK-01, detail of conductive traces on keyboard circuit board
Apogey BK-01, funkční počítač Apogey připojený k CRT obrazovce zobrazující hru / Apogey BK-01, working Apogey connected to CRT television showing a game
Apogey BK-01, detail červeného modelu s původní klávesnicí / Apogey BK-01, close-up of red model with original keyboard
Apogey BK-01, pohled na různé barevné skříně sovětských počítačů / Apogey BK-01, view of different coloured enclosures of Soviet computers
Apogey BK-01, detail čipů a součástek na základní desce / Apogey BK-01, close-up of chips and components on motherboard
Apogey BK-01, vnitřní vedení vodičů a spodní strana klávesnice / Apogey BK-01, internal wiring and underside of keyboard
Apogey BK-01, otevřený počítač s deskou plošných spojů a kabeláží / Apogey BK-01, opened computer with circuit board and cabling
