Apogey BK-01 (Апогей БК-01)

Apogey BK-01, SSSR, 1988, Radio-86RK kompatibilní 8bitový počítač / Apogey BK-01, USSR, 1988, 8-bit computer compatible with Radio-86RK
←
→

Země / Country:

SSSR / Soviet Union (USSR)

Rok / Year:

1988

Česky / Czech:

Apogey BK-01, SSSR, 1988. Osmibitový domácí počítač odvozený z Radio-86RK používá KR580VM80A na 1,78 MHz, 64 KB RAM a 4 KB ROM, uživateli je dostupných přibližně 56,25 KB. Monochromatické zobrazení pracuje v textových režimech 64 × 25 nebo 64 × 50 znaků a pseudografice, pozdější BK-01C doplnil barvu. Zvuk vytváří tříkanálový časovač KR580VI53. Monitor v ROM podporuje kazetový magnetofon s přenosem kolem 1200 baudů a také externí ROM o kapacitě až 64 KB připojenou přes vstupně výstupní port.

Model BK-01 vyráběl od roku 1988 závod BRA v Tulské oblasti. Pro rozlišení výrobních variant je důležité sledovat štítky a osazení desky, samotná barva skříně neprokazuje jinou elektronickou revizi.

English / Anglicky:

Apogey BK-01, USSR, 1988. This 8 bit home computer derived from the Radio-86RK uses a KR580VM80A at 1.78 MHz, 64 KB RAM and 4 KB ROM, with about 56.25 KB available to the user. Monochrome output provides 64 × 25 or 64 × 50 character modes with pseudographics, while the later BK-01C added colour. Sound is generated by the three channel KR580VI53 timer. The ROM monitor supports cassette storage at about 1200 baud and an external ROM of up to 64 KB connected through the input output port. Character highlighting can use increased brightness, blinking or inverse display.

The BK-01 was manufactured from 1988 by the BRA factory in the Tula region. Factory labels and motherboard components are useful for identifying revisions, while case colour alone does not prove a different electronic design.

Technické údaje / Specifications

Výrobce / Manufacturer: Závod BRA v Tulské oblasti, SSSR / BRA plant, Tula region, USSR

Model: BK-01

Rok / Year: 1988

Země / Country: SSSR / Soviet Union (USSR)

Typ / Type: Osmibitový domácí počítač kompatibilní s Radio-86RK / 8 bit home computer, Radio-86RK compatible

CPU: KR580VM80A, kompatibilní s Intel 8080 / KR580VM80A, Intel 8080 compatible

Takt CPU / CPU clock: 1,78 MHz / 1.78 MHz

RAM: 64 KB, uživateli dostupných přibližně 56,25 KB / 64 KB, about 56.25 KB available to the user

ROM: 4 KB ROM s monitorem / 4 KB monitor ROM

Operační systém / Operating system: Monitor Apogey v ROM, BASIC-RK a grafický BASIC načítaný z kazety / Apogey monitor firmware (ROM), BASIC-RK and graphics BASIC loaded from cassette

Video / Graphics: Textový obraz pomocí KR580VG75, režimy 64 × 25 nebo 64 × 50 znaků, monochromatický obraz, pseudografika až 192 × 128 a omezené vzory 384 × 256 / KR580VG75 based text display, 64 × 25 or 64 × 50 character modes, monochrome, pseudographics up to 192 × 128 with additional limited 384 × 256 patterns

Zvuk / Sound: Časovač KR580VI53 jako tříkanálový zvukový generátor / KR580VI53 timer used as 3 channel sound generator

Média / Storage: Magnetofon asi 1200 baudů, externí ROM až 64 KB přes I/O port / Cassette at about 1200 baud, external ROM up to 64 KB through I/O port

Rozhraní / Interfaces: Televizní výstup pro monochromatický obraz, magnetofonové rozhraní pro čtení a zápis, externí ROM až 64 KB přes vstupní a výstupní port, připojení napájecího zdroje / Monochrome television video output, cassette interface for reading and writing, external ROM up to 64 KB through the I/O port, power supply connection

Rozměry / Dimensions: Počítač 400 × 240 × 55 mm, samostatný zdroj 170 × 104 × 90 mm / 400 × 240 × 55 mm system unit, separate 170 × 104 × 90 mm power supply

Původní cena / Original price: Při uvedení přibližně 440 rublů, později asi 560 až 650 rublů podle varianty a roku / About 440 rubles at introduction, later prices around 560-650 rubles depending on version and year

Náš exemplář / Our machine

Česky / Czech:

Všechny své počítače Apogey mám v původních originálních krabicích, včetně původních obalů, kabelů, manuálů a konektorů systémové sběrnice. Ke všem se mi podařilo sehnat také zásuvné moduly s hrami a programy, což nebylo vůbec jednoduché. Kvůli válce na Ukrajině nebylo možné moduly běžně poslat přímo z Ruské federace, takže musely putovat z Petrohradu oklikou přes Finsko. Zajímavým dobovým detailem jsou velká razítka na krabicích potvrzující, že počítače byly prověřeny z hlediska radioaktivity a úroveň gama pozadí byla v mezích přirozeného pozadí. Jde o pozoruhodný doklad atmosféry doby po havárii jaderné elektrárny v Černobylu.

Nahoře na této stránce najdete odkaz na moje amatérské video na YouTube, které jsem natočil mobilním telefonem jako ukázku funkčnosti tohoto počítače.

English / Anglicky:

I have all of my Apogey computers in their original boxes, including the original packaging, cables, manuals and system bus connectors. I also managed to obtain plug in modules with games and software for all of them, which was far from easy. Because of the war in Ukraine, the modules could not be shipped directly from the Russian Federation in the usual way, so they had to travel from Saint Petersburg via Finland. An especially interesting period detail is the large stamp found on the boxes confirming that the computers had been checked for radioactivity and that the gamma background level was within natural background limits. It is a remarkable reminder of the atmosphere in the years following the Chernobyl nuclear disaster.

At the top of this page, you can find a link to my amateur YouTube video, filmed on a mobile phone to demonstrate the computer in operation.

Zdroje / Sources

https://www.computer-museum.ru/articles/personalnye-evm/932/

https://emuverse.ru/wiki/Апогей_БК-01

https://www.chipwiki.ru/wiki/Апогей_БК-01

https://ru.wikipedia.org/wiki/%D0%90%D0%BF%D0%BE%D0%B3%D0%B5%D0%B9_%D0%91%D0%9A-01

https://computer-museum.ru/articles/personalnye-evm/906/

Fotodokumentace / Photo documentation

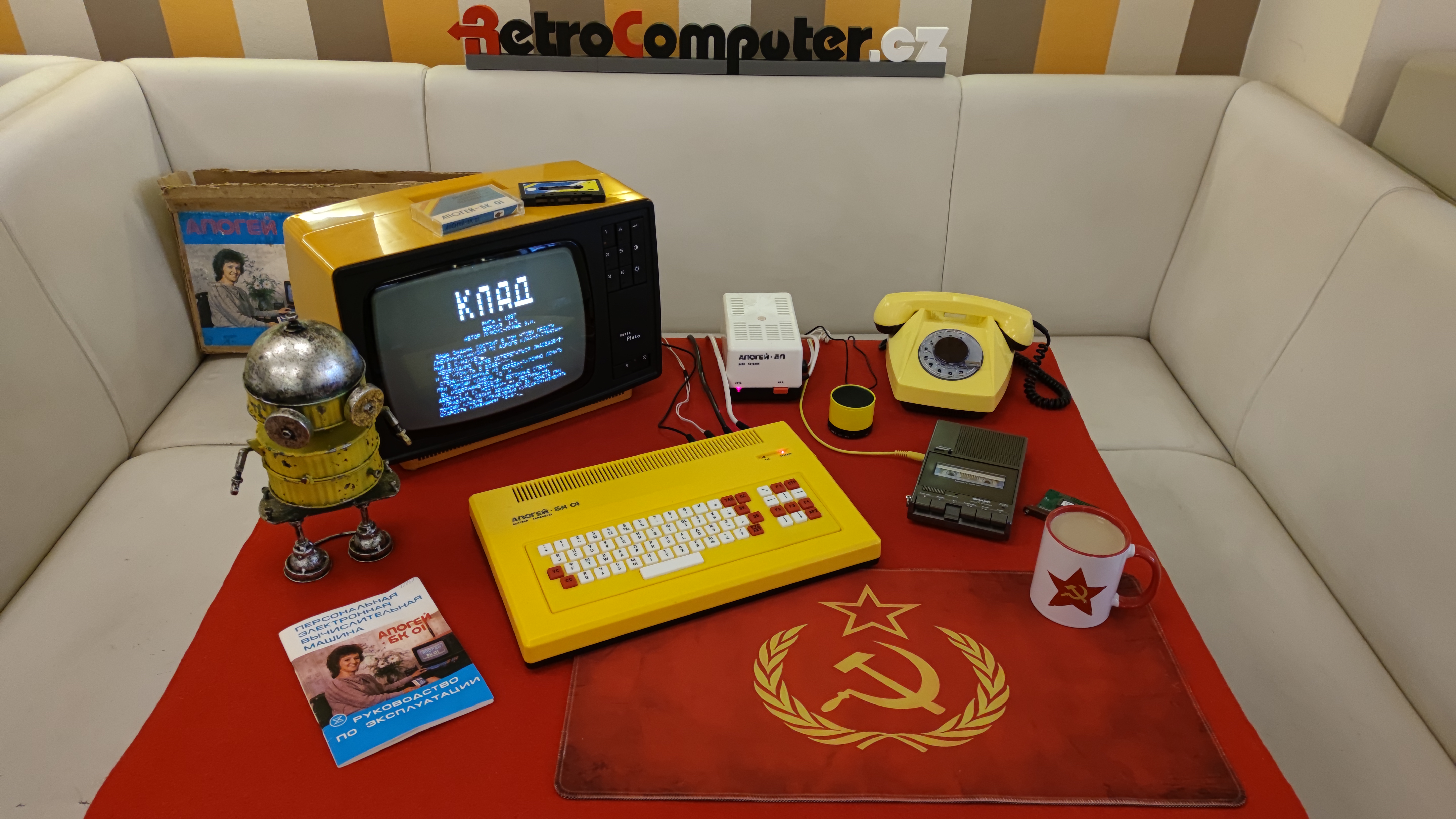

Apogey BK-01, žlutá varianta, žlutý počítač s monitorem a původním příslušenstvím při fotografování / Apogey BK-01, žlutá varianta, yellow computer with monitor and original accessories on display
Apogey BK-01, žlutá varianta, funkční žlutý počítač vedle obrazovky a dalšího příslušenství / Apogey BK-01, žlutá varianta, working yellow computer beside monitor and other accessories
Apogey BK-01, žlutá varianta, detail žluté skříně se světlou klávesnicí a značkou Apogey / Apogey BK-01, žlutá varianta, close-up of yellow enclosure with light keyboard and Apogey badge
Apogey BK-01, žlutá varianta, pohled shora na žlutou skříň a bílé a červené klávesy / Apogey BK-01, žlutá varianta, top view of yellow case with white and red keys
Apogey BK-01, žlutá varianta, detail původního kontrolního razítka na papírovém štítku / Apogey BK-01, žlutá varianta, close-up of original inspection stamp on paper label
Apogey BK-01, žlutá varianta, původní krabice a žlutý počítač s magnetofonovým příslušenstvím / Apogey BK-01, žlutá varianta, original box and yellow computer with cassette accessories
Apogey BK-01, žlutá varianta, celkový pohled na žlutý počítač se zapnutým CRT televizorem / Apogey BK-01, žlutá varianta, full view of yellow computer with powered CRT television
Apogey BK-01, žlutá varianta, šikmý detail klávesnice a bočních konektorů žluté varianty / Apogey BK-01, žlutá varianta, angled view of keyboard and side connections of yellow version
Apogey BK-01, žlutá varianta, originální barevná krabice sovětského počítače Apogey / Apogey BK-01, žlutá varianta, original printed cardboard box of Soviet Apogey computer
