Apogey BK-01C (Апогей БК-01Ц)

Apogey BK-01C, SSSR, barevný Radio-86RK kompatibilní 8bitový počítač / Apogey BK-01C, USSR, colour 8-bit computer compatible with Radio-86RK
←
→

Země / Country:

SSSR / Soviet Union (USSR)

Rok / Year:

1988

Česky / Czech:

Apogey BK-01C, SSSR, 1988. Barevná varianta počítače odvozeného z Radio-86RK používá KR580VM80A na 1,78 MHz, 64 KB RAM a 4 KB ROM. Proti původnímu BK-01 přidává barevný výstup, zatímco zvuk zajišťuje tříkanálový časovač KR580VI53. Zobrazení dovoluje osm barev znaků na černém pozadí nebo černé znaky na jednom z osmi barevných pozadí. Programy se načítají z magnetofonu nebo z externí ROM do 64 KB. Pro skutečný barevný obraz je potřeba RGB vstup televizoru či monitoru.

Apogey BK-01C vyráběl závod BRA v Tulské oblasti. Znakově orientovaný řadič KR580VG75 nepoužívá volně adresovatelnou barevnou bitmapu. Barva platí pro celý znak nebo pseudografický blok, takže programátor musí respektovat atributové omezení displeje.

English / Anglicky:

Apogey BK-01C, USSR, 1988. This colour version of the Radio-86RK derived computer uses a KR580VM80A at 1.78 MHz, 64 KB RAM and 4 KB ROM. Compared with the original BK-01 it adds colour output, while a three channel KR580VI53 timer provides sound. The display can show eight character colours on black or black characters on any of eight coloured backgrounds. Programs load from cassette or from an external ROM of up to 64 KB. True colour output requires an RGB input on the television or monitor.

The BK-01C was produced by the BRA factory in the Tula region. Its character-oriented KR580VG75 controller does not provide a freely addressable colour bitmap. Colour attributes apply to a whole character or pseudographics block, placing constraints on graphics programming.

Technické údaje / Specifications

Výrobce / Manufacturer: Závod BRA v Tulské oblasti, SSSR / BRA plant, Tula region, USSR

Model: BK-01C

Rok / Year: 1988

Země / Country: SSSR / Soviet Union (USSR)

Typ / Type: Osmibitový domácí počítač kompatibilní s Radio-86RK / 8 bit home computer, Radio-86RK compatible

CPU: KR580VM80A, kompatibilní s Intel 8080 / KR580VM80A, Intel 8080 compatible

Takt CPU / CPU clock: 1,78 MHz / 1.78 MHz

RAM: 64 KB, uživateli dostupných přibližně 56,25 KB / 64 KB, about 56.25 KB available to the user

ROM: 4 KB ROM s monitorem / 4 KB monitor ROM

Operační systém / Operating system: Monitor Apogey BK-01C v ROM, BASIC-RK a grafický BASIC načítaný z kazety / Apogey BK-01C monitor firmware (ROM), BASIC-RK and graphics BASIC from cassette

Video / Graphics: Barevný textový obraz z KR580VG75 s atributy osmi barev, režimy 64 × 25 nebo 64 × 50 znaků, pseudografika až 192 × 128 a omezené vzory 384 × 256 / KR580VG75 based 8 colour attribute text display, 64 × 25 or 64 × 50 character modes, pseudographics up to 192 × 128 plus limited 384 × 256 patterns

Zvuk / Sound: Časovač KR580VI53 jako tříkanálový zvukový generátor / KR580VI53 timer used as 3 channel sound generator

Média / Storage: Magnetofon asi 1200 baudů, externí ROM až 64 KB přes I/O port / Cassette at about 1200 baud, external ROM up to 64 KB through I/O port

Rozhraní / Interfaces: Napájecí sedmipinový DIN 45329, šestipinové obrazové video DIN 45322, pětipinové magnetofonové DIN 41524, sedmipinový RGB a zvukový DIN, rozšiřující konektor a tlačítko RESET. Napájecí a RGB konektor mají podobný tvar a nesmějí se zaměnit / Seven-pin DIN 45329 power, six-pin DIN 45322 video, five-pin DIN 41524 cassette, seven-pin DIN RGB and audio, expansion connector and RESET button. The power and RGB sockets look similar and must not be confused

Napájení / Power: Samostatný zdroj s větvemi +5 V, −5 V a +12 V přes sedmipinový DIN 45329, zapojení ověřeno podle původního schématu a fyzické desky / Separate supply providing +5 V, −5 V and +12 V via seven-pin DIN 45329, pinout checked against original schematics and a real board

Rozměry / Dimensions: Počítač 400 × 240 × 55 mm, samostatný zdroj 170 × 104 × 90 mm / 400 × 240 × 55 mm system unit, separate 170 × 104 × 90 mm power supply

Původní cena / Original price: Asi 440 až 650 rublů podle varianty a roku / About 440-650 rubles depending on version and year

Náš exemplář / Our machine

Česky / Czech:

Všechny své počítače Apogey mám v původních originálních krabicích, včetně původních obalů, kabelů, manuálů a konektorů systémové sběrnice. Ke všem se mi podařilo sehnat také zásuvné moduly s hrami a programy, což nebylo vůbec jednoduché. Kvůli válce na Ukrajině nebylo možné moduly běžně poslat přímo z Ruské federace, takže musely putovat z Petrohradu oklikou přes Finsko. Zajímavým dobovým detailem jsou velká razítka na krabicích potvrzující, že počítače byly prověřeny z hlediska radioaktivity a úroveň gama pozadí byla v mezích přirozeného pozadí. Jde o pozoruhodný doklad atmosféry doby po havárii jaderné elektrárny v Černobylu.

Nahoře na této stránce najdete odkaz na moje amatérské video na YouTube, které jsem natočil mobilním telefonem jako ukázku funkčnosti tohoto počítače.

English / Anglicky:

I have all of my Apogey computers in their original boxes, including the original packaging, cables, manuals and system bus connectors. I also managed to obtain plug in modules with games and software for all of them, which was far from easy. Because of the war in Ukraine, the modules could not be shipped directly from the Russian Federation in the usual way, so they had to travel from Saint Petersburg via Finland. An especially interesting period detail is the large stamp found on the boxes confirming that the computers had been checked for radioactivity and that the gamma background level was within natural background limits. It is a remarkable reminder of the atmosphere in the years following the Chernobyl nuclear disaster.

At the top of this page, you can find a link to my amateur YouTube video, filmed on a mobile phone to demonstrate the computer in operation.

Zdroje / Sources

https://www.computer-museum.ru/articles/personalnye-evm/932/

https://emuverse.ru/wiki/Апогей_БК-01

https://www.chipwiki.ru/wiki/Апогей_БК-01

https://github.com/MiSTer-devel/Apogee_MiSTer

https://eharmon.net/retro/soviet/apogee-bk-01c/

Fotodokumentace / Photo documentation

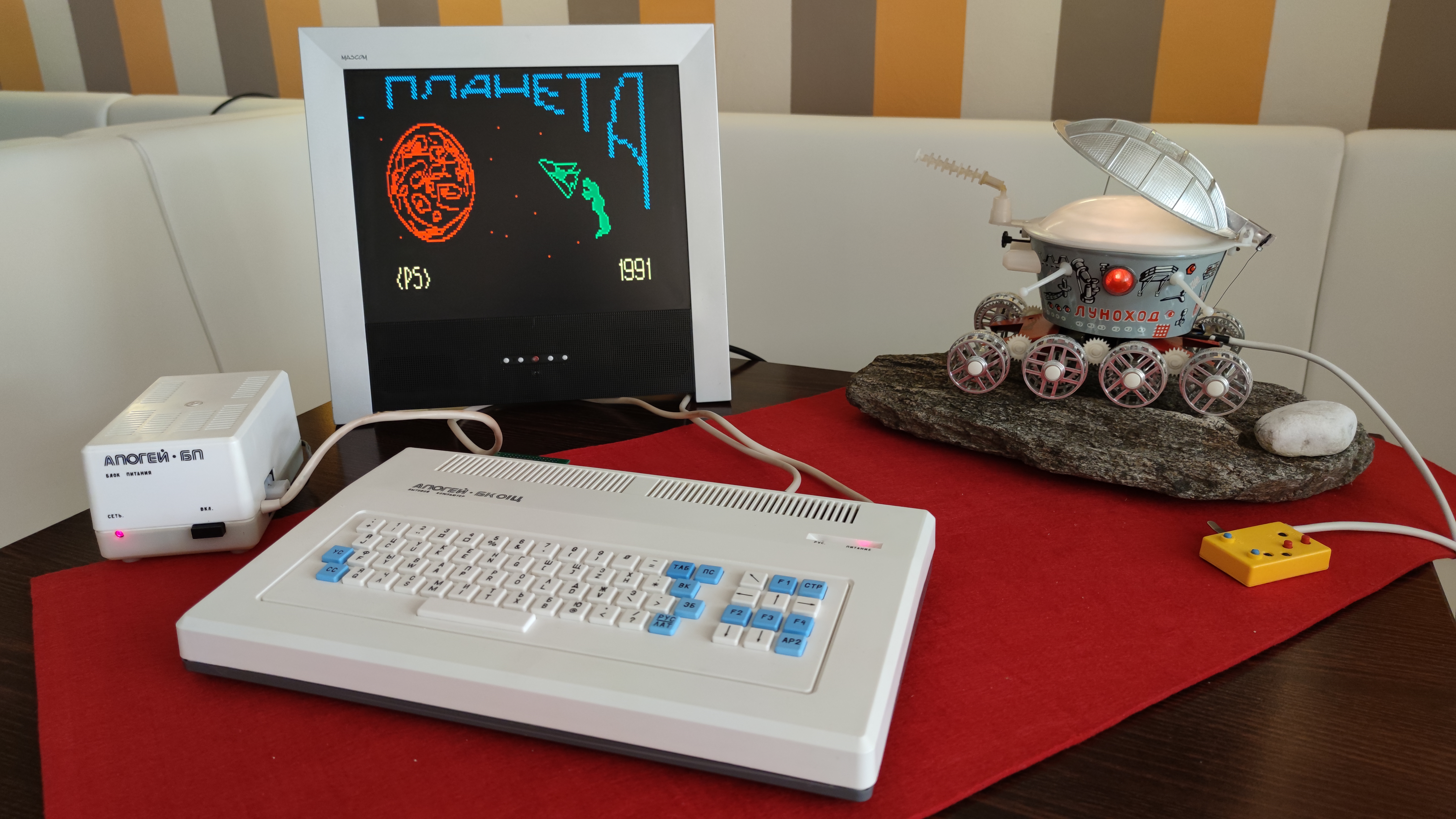

Apogey BK-01C, bílý počítač se zapnutým CRT monitorem a příslušenstvím na stole / Apogey BK-01C, white computer with active CRT display and accessories on a table
Apogey BK-01C, celkový pohled na bílou klávesnici a obrazovku během provozu / Apogey BK-01C, full view of white keyboard and operating monitor
Apogey BK-01C, boční pohled na stříbrný model a elektronické příslušenství / Apogey BK-01C, side view of silver model and electronic accessory
Apogey BK-01C, počítač s aktivním monitorem a připojeným elektronickým příslušenstvím / Apogey BK-01C, computer with active monitor and connected electronic accessory
Apogey BK-01C, dobové razítko kontroly na původním obalovém štítku / Apogey BK-01C, period inspection stamp on original packaging label
Apogey BK-01C, funkční bílý počítač s barevným obrazem na monitoru / Apogey BK-01C, working white computer with colour image on CRT monitor
Apogey BK-01C, detail elektronického příslušenství a malého modelu s kopulí vedle počítače / Apogey BK-01C, close-up of electronic accessory and small domed model beside computer
Apogey BK-01C, pohled shora na stolní elektronické příslušenství s vodiči / Apogey BK-01C, overhead view of tabletop electronic accessory and wires
Apogey BK-01C, originální sovětská krabice Apogey s vyobrazením počítače / Apogey BK-01C, original Soviet Apogey box with illustration of computer
