Apogey BK-01C (Апогей БК-01Ц)

Apogey BK-01C, SSSR, 1988, barevný 8bitový počítač / Apogey BK-01C, USSR, 1988, colour 8-bit computer
←
→

Země / Country:

SSSR / Soviet Union (USSR)

Rok / Year:

1988

Česky / Czech:

Apogey BK-01C, SSSR, 1988. Barevná varianta počítače odvozeného z Radio-86RK, s procesorem KR580VM80A 1,78 MHz, 64 KB RAM a 4 KB ROM. Přidává barevný obraz, ale zachovává textové režimy s pseudografikou a tříkanálový zvuk KR580VI53. Tento exemplář zároveň ukazuje, že se stejné modely objevovaly v několika odlišných barevných provedeních skříně. Barva se nastavuje pro celý znak široký šest bodů, v pseudografice pro tříbodový blok. Na jednom řádku je možné provést nejvýše 16 změn barvy.

U barevného provedení používá řadič zobrazení KR580VG75 znakové atributy místo samostatné barevné bitmapy. Podle technického rozboru umožňuje osm barev znaků na černém pozadí nebo černé znaky na jednom z osmi barevných pozadí. Každá změna atributu zabírá místo v řádku, takže počet barevných změn je omezený. Barevná verze využívala překvapivě málo součástek. Jedna zdokumentovaná konfigurace s 64kilobitovými paměťovými čipy obsahovala jen 34 integrovaných obvodů. Různá barevná provedení skříně sama o sobě neprokazují jinou revizi elektroniky.

English / Anglicky:

Apogey BK-01C, USSR, 1988. A colour Radio-86RK derived computer with a KR580VM80A at 1.78 MHz, 64 KB RAM and 4 KB ROM. It adds colour video while retaining text modes with pseudographics and three channel KR580VI53 sound. This example also shows how the same model appeared in several distinctly different cabinet colour schemes. Colour is assigned to an entire six pixel wide character, or a three pixel block in pseudographics, and no more than 16 colour changes are allowed on one screen line.

The colour model uses the KR580VG75 display controller's character attributes rather than a dedicated colour bitmap. A technical analysis describes eight foreground colours on a black background, or black characters on one of eight coloured backgrounds. Each attribute change occupies space within a display row, limiting the number of colour transitions. The colour version achieved its capabilities with relatively few components. One documented configuration using 64-kilobit memory chips contains just 34 integrated circuits. Different case colours do not, by themselves, establish different electronic revisions.

Technické údaje / Specifications

Výrobce / Manufacturer: Závod BRA v Tulské oblasti, SSSR / BRA plant, Tula region, USSR

Model: BK-01C

Rok / Year: 1988

Země / Country: SSSR / Soviet Union (USSR)

Typ / Type: Osmibitový domácí počítač kompatibilní s Radio-86RK / 8 bit home computer, Radio-86RK compatible

CPU: KR580VM80A, kompatibilní s Intel 8080 / KR580VM80A, Intel 8080 compatible

Takt CPU / CPU clock: 1,78 MHz / 1.78 MHz

RAM: 64 KB, uživateli dostupných přibližně 56,25 KB / 64 KB, about 56.25 KB available to the user

ROM: 4 KB ROM s monitorem / 4 KB monitor ROM

Operační systém / Operating system: Monitor Apogey BK-01C v ROM, BASIC-RK a grafický BASIC načítaný z kazety / Apogey BK-01C monitor firmware (ROM), BASIC-RK and graphics BASIC from cassette

Video / Graphics: Barevný textový obraz z KR580VG75 s atributy osmi barev, režimy 64 × 25 nebo 64 × 50 znaků, pseudografika až 192 × 128 a omezené vzory 384 × 256 / KR580VG75 based 8 colour attribute text display, 64 × 25 or 64 × 50 character modes, pseudographics up to 192 × 128 plus limited 384 × 256 patterns

Zvuk / Sound: Časovač KR580VI53 jako tříkanálový zvukový generátor / KR580VI53 timer used as 3 channel sound generator

Média / Storage: Magnetofon asi 1200 baudů, externí ROM až 64 KB přes I/O port / Cassette at about 1200 baud, external ROM up to 64 KB through I/O port

Rozhraní / Interfaces: Napájecí sedmipinový DIN 45329, šestipinové obrazové video DIN 45322, pětipinové magnetofonové DIN 41524, sedmipinový RGB a zvukový DIN, rozšiřující konektor a tlačítko RESET. Napájecí a RGB konektor mají podobný tvar a nesmějí se zaměnit / Seven-pin DIN 45329 power, six-pin DIN 45322 video, five-pin DIN 41524 cassette, seven-pin DIN RGB and audio, expansion connector and RESET button. The power and RGB sockets look similar and must not be confused

Napájení / Power: Samostatný zdroj s větvemi +5 V, −5 V a +12 V přes sedmipinový DIN 45329, zapojení ověřeno podle původního schématu a fyzické desky / Separate supply providing +5 V, −5 V and +12 V via seven-pin DIN 45329, pinout checked against original schematics and a real board

Rozměry / Dimensions: Počítač 400 × 240 × 55 mm, samostatný zdroj 170 × 104 × 90 mm / 400 × 240 × 55 mm system unit, separate 170 × 104 × 90 mm power supply

Původní cena / Original price: Asi 440 až 650 rublů podle varianty a roku / About 440-650 rubles depending on version and year

Náš exemplář / Our machine

Česky / Czech:

Všechny své počítače Apogey mám v původních originálních krabicích, včetně původních obalů, kabelů, manuálů a konektorů systémové sběrnice. Ke všem se mi podařilo sehnat také zásuvné moduly s hrami a programy, což nebylo vůbec jednoduché. Kvůli válce na Ukrajině nebylo možné moduly běžně poslat přímo z Ruské federace, takže musely putovat z Petrohradu oklikou přes Finsko. Zajímavým dobovým detailem jsou velká razítka na krabicích potvrzující, že počítače byly prověřeny z hlediska radioaktivity a úroveň gama pozadí byla v mezích přirozeného pozadí. Jde o pozoruhodný doklad atmosféry doby po havárii jaderné elektrárny v Černobylu.

Nahoře na této stránce najdete odkaz na moje amatérské video na YouTube, které jsem natočil mobilním telefonem jako ukázku funkčnosti tohoto počítače.

English / Anglicky:

I have all of my Apogey computers in their original boxes, including the original packaging, cables, manuals and system bus connectors. I also managed to obtain plug in modules with games and software for all of them, which was far from easy. Because of the war in Ukraine, the modules could not be shipped directly from the Russian Federation in the usual way, so they had to travel from Saint Petersburg via Finland. An especially interesting period detail is the large stamp found on the boxes confirming that the computers had been checked for radioactivity and that the gamma background level was within natural background limits. It is a remarkable reminder of the atmosphere in the years following the Chernobyl nuclear disaster.

At the top of this page, you can find a link to my amateur YouTube video, filmed on a mobile phone to demonstrate the computer in operation.

Zdroje / Sources

https://www.computer-museum.ru/articles/personalnye-evm/932/

https://emuverse.ru/wiki/Апогей_БК-01

https://www.chipwiki.ru/wiki/Апогей_БК-01

https://github.com/MiSTer-devel/Apogee_MiSTer

https://eharmon.net/retro/soviet/apogee-bk-01c/

https://computer-museum.ru/articles/personalnye-evm/906/

Fotodokumentace / Photo documentation



Apogey BK-01C, modrá varianta, fotografování modrého sovětského počítače ve sbírce RetroComputer.cz / Apogey BK-01C, modrá varianta, photographing blue Soviet computer in RetroComputer.cz collection
Apogey BK-01C, modrá varianta, funkční sestava modrého počítače s barevným obrazem / Apogey BK-01C, modrá varianta, working blue computer setup with colour screen display
Apogey BK-01C, modrá varianta, čelní pohled na modrou klávesnici a zadní konektory / Apogey BK-01C, modrá varianta, front view of blue keyboard and rear connectors
Apogey BK-01C, modrá varianta, pohled shora na originální klávesnici modré skříně / Apogey BK-01C, modrá varianta, top view of original keyboard on blue case
Apogey BK-01C, modrá varianta, spodní kryt počítače s větracími mřížkami / Apogey BK-01C, modrá varianta, underside of computer with ventilation grilles
Apogey BK-01C, modrá varianta, původní krabice a příslušenství modrého počítače Apogey / Apogey BK-01C, modrá varianta, original box and accessories of blue Apogey computer
Apogey BK-01C, modrá varianta, detail dobového papírového kontrolního razítka / Apogey BK-01C, modrá varianta, close-up of period paper inspection stamp
Apogey BK-01C, modrá varianta, příslušenství a písemná dokumentace rozložené vedle počítače / Apogey BK-01C, modrá varianta, accessories and printed documentation laid out beside computer
Apogey BK-01C, modrá varianta, původní návody a tištěná dokumentace k počítači Apogey / Apogey BK-01C, modrá varianta, original manuals and printed documentation for Apogey

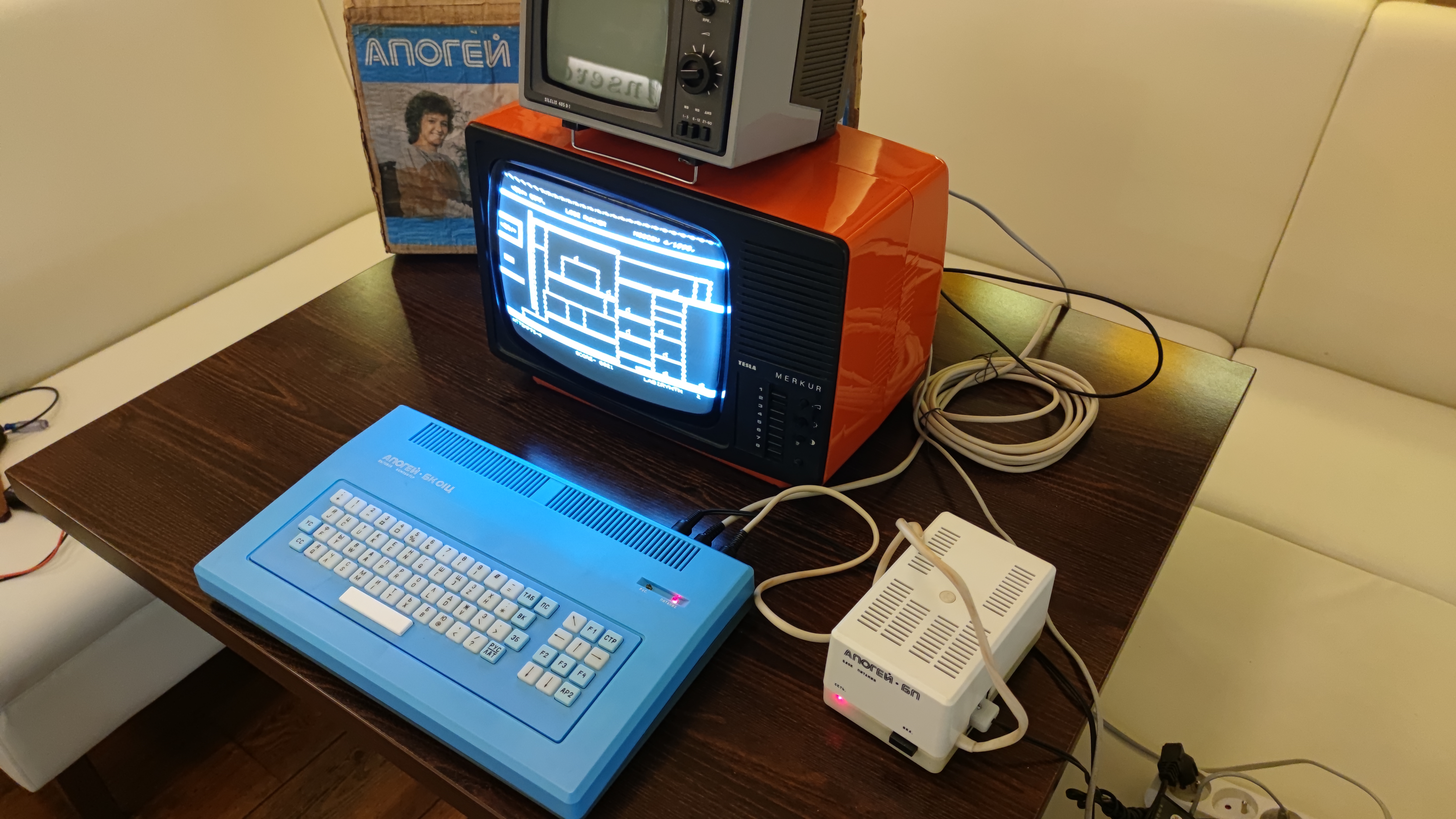

Apogey BK-01C, modrá varianta, modrý počítač v provozu s CRT televizorem a napájecím zdrojem / Apogey BK-01C, modrá varianta, blue computer operating with CRT television and power supply
Apogey BK-01C, modrá varianta, modrý počítač s monitorem a originální krabicí na stole / Apogey BK-01C, modrá varianta, blue computer with monitor and original cardboard box
Apogey BK-01C, modrá varianta, modrý počítač s běžícím programem na televizní obrazovce / Apogey BK-01C, modrá varianta, blue computer with running software on television screen
Apogey BK-01C, modrá varianta, detail původního označení Apogey na modré skříni / Apogey BK-01C, modrá varianta, close-up of original Apogey branding on blue enclosure
Apogey BK-01C, modrá varianta, detail spodní části skříně se štítkem a ventilačními otvory / Apogey BK-01C, modrá varianta, close-up of bottom case with label and ventilation openings
Apogey BK-01C, modrá varianta, originální sovětská krabice s fotografií modelu BK-01C / Apogey BK-01C, modrá varianta, original Soviet cardboard box illustrating the BK-01C model
Apogey BK-01C, modrá varianta, původní krabice sovětského počítače s označením na víku / Apogey BK-01C, modrá varianta, original Soviet computer box with markings on lid
Apogey BK-01C, modrá varianta, modrý počítač, napájecí zdroj a kabely v původním balení / Apogey BK-01C, modrá varianta, blue computer, power supply and cables in original packaging
Apogey BK-01C, modrá varianta, kompletní sada originálních obalů, kabelů a návodů / Apogey BK-01C, modrá varianta, complete set of original boxes, cables and manuals
