Aritma Meda 41TC + BAK-5T

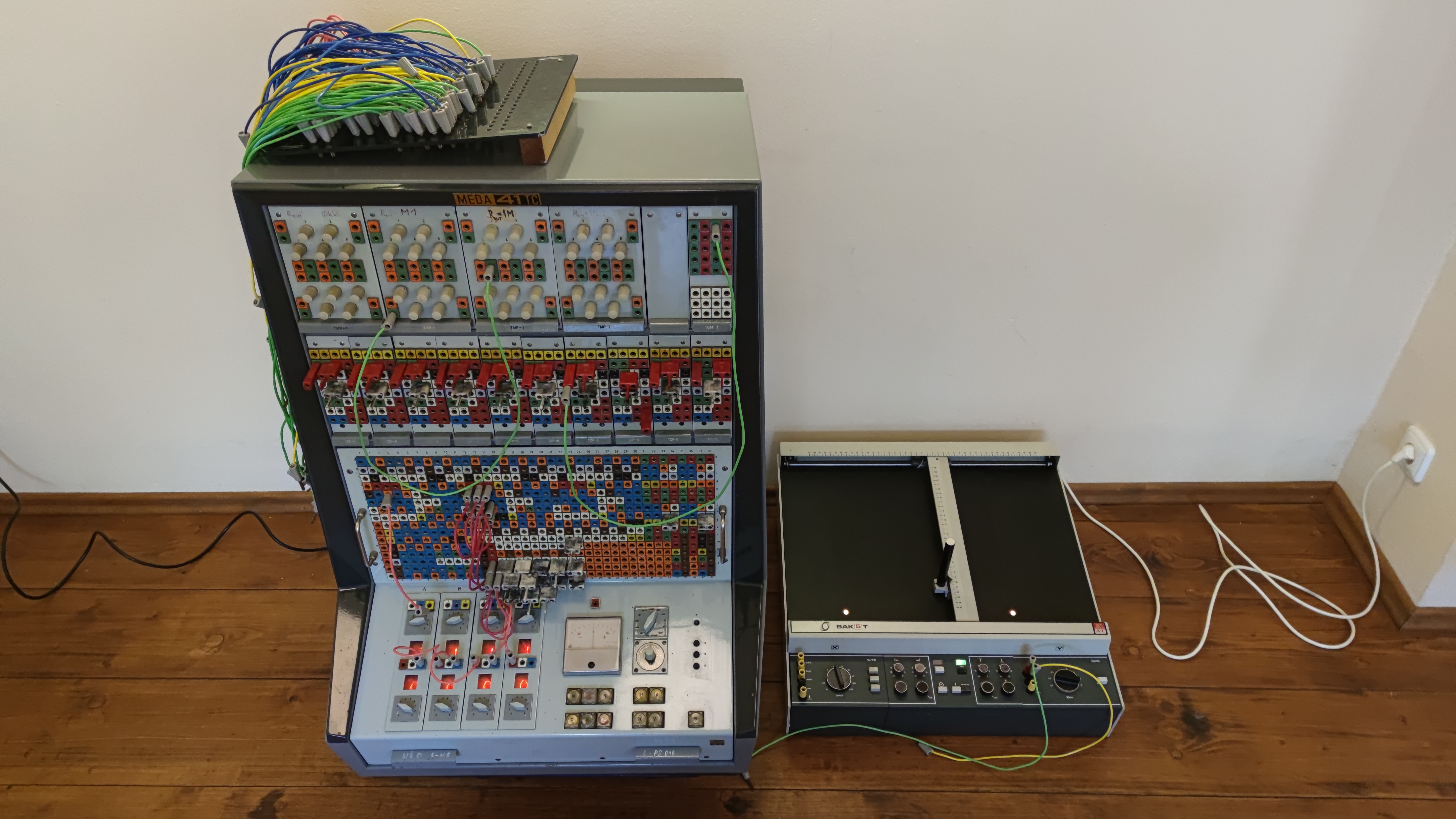

Aritma MEDA 41TC s BAK-5T, československý analogový počítač kolem roku 1970 / Aritma MEDA 41TC with BAK-5T, Czechoslovak analogue computer from around 1970
←
→
Youtube video →

Země / Country:

Československo / Czechoslovakia

Rok / Year:

1970

Česky / Czech:

Aritma MEDA 41TC + BAK-5T, Československo, přelom 60. a 70. let. MEDA 41TC patří do československé řady tranzistorových analogových a hybridních počítačů vyvinutých ve spolupráci VÚMS a Aritmy. Na rozdíl od digitálního počítače nepracuje s programem uloženým v paměti, ale s elektrickými veličinami, které přímo reprezentují proměnné řešeného matematického modelu. Pomocí operačních zesilovačů, integrátorů, součtových členů a dalších modulů lze sestavit analogii fyzikálního systému a řešit diferenciální rovnice v reálném čase. MEDA 41TC byla koncipována také pro práci v hybridních soustavách, kde mohla být spojena s číslicovým počítačem přes propojovací zařízení. Součástí vystavené sestavy je zapisovač BAK-5T, který převádí průběh analogového signálu přímo na papír.

Zvláštnost modelu MEDA 41TC spočívá v jeho místě mezi klasickými analogovými a hybridními výpočetními systémy. Nejde o předchůdce domácího počítače, ale o specializované zařízení, ve kterém se výpočetní postup vyjadřuje propojením funkčních bloků. Soustava může například opakovaně řešit matematickou úlohu v časovém průběhu a předávat výsledky do dalšího zařízení. Právě takové propojení analogové a číslicové techniky mělo význam ve výzkumu a při simulacích. Historické přehledy označují MEDA 41TC také jako iterační počítač a spojují rozvoj malosériově a později sériově vyráběných hybridních systémů s přelomem let 1969 a 1970. V československém prostředí byly podobné přístroje důležité v době, kdy byly univerzální digitální počítače drahé a omezeně dostupné. Samostatný zapisovač BAK-5T ukazuje jejich praktické využití. Výsledkem práce nebyl pouze údaj v paměti, ale také fyzický graf, který mohl konstruktér bezprostředně vyhodnotit.

English / Anglicky:

Aritma MEDA 41TC + BAK-5T, Czechoslovakia, around 1969-1970. The MEDA 41TC belongs to the Czechoslovak family of transistorised analogue and hybrid computers developed through cooperation between VÚMS and Aritma. Unlike a digital computer it does not execute a stored program, but represents mathematical variables directly as electrical quantities. Operational amplifiers, integrators, summing elements and other modules can be interconnected to create an analogue model of a physical system and solve differential equations in real time. The MEDA 41TC was also designed for hybrid operation, where it could be linked to a digital computer through dedicated interface equipment. The displayed system includes a BAK-5T recorder that converts the analogue output directly into a trace on paper.

The significance of the MEDA 41TC lies in its position between traditional analogue and hybrid computing systems. It was not an early home computer, but a specialised instrument in which a calculation was represented by interconnecting functional blocks. The system could repeatedly solve mathematical problems over time and pass the results to other instruments. This connection between analogue and digital methods was valuable in scientific research and simulation. Historical surveys describe the MEDA 41TC as an iterative computer and associate the development of production hybrid systems with the period around 1969 and 1970. Such equipment was particularly important in Czechoslovakia when general purpose digital computers remained expensive and difficult to obtain. The separate BAK-5T plotter demonstrates one practical purpose of the installation. A result did not have to exist only as an electrical signal or a number stored in memory. It could also be drawn as a physical graph that an engineer could inspect immediately.

Technické údaje / Specifications

Výrobce / Manufacturer: Aritma Praha, Československo, konstrukční spolupráce s VÚMS / Aritma Praha, Czechoslovakia, design cooperation with VÚMS

Model: Meda 41TC

Rok / Year: 1970

Země / Country: Československo / Czechoslovakia

Typ / Type: Transistor analogue / hybrid computer

CPU: Nevztahuje se, analogový systém s operačními zesilovači / Not applicable, analogue operational amplifier system

Takt CPU / CPU clock: Nevztahuje se, jde o analogový počítač bez procesorových hodin / Not applicable, this is an analogue computer without a CPU clock

RAM: Nevztahuje se, bez digitální architektury RAM / Not applicable, no digital RAM architecture

ROM: Nevztahuje se / Not applicable

Operační systém / Operating system: Bez operačního systému, tranzistorový analogový počítač programovaný propojovacími kabely a ovládacími prvky / No operating system, transistor based analogue computing system programmed by patch cables and controls

Video / Graphics: Bez digitálního obrazového výstupu, výsledky lze sledovat na měřicích přístrojích a zapisovači / No digital video display, results observed on measuring instruments and recorder

Zvuk / Sound: Nevztahuje se / Not applicable

Média / Storage: Bez digitálního velkokapacitního úložiště, analogové výpočty programované propojovacím polem, papírový záznam přes BAK-5T / No digital mass storage, patch programmed analogue computation, paper recording through BAK-5T

Rozhraní / Interfaces: Analogové propojovací pole, možnost propojení s hybridním systémem přes vyhrazená rozhraní, například SPOZA 2 / Patch panel analogue interconnections, hybrid system connection possible through dedicated interface equipment such as SPOZA 2

Náš exemplář / Our machine

Česky / Czech:

Tuto MEDU 41TC jsem získal v roce 2022 z majetku Střední průmyslové školy a Vyšší odborné školy Chomutov. Počítač mi byl nabídnut prostřednictvím Ústeckého kraje v rámci odprodeje nepotřebného movitého majetku. Usnesení Rady Ústeckého kraje č. 172/45R/2022 jej uvádí jako analogový počítač MEDA, inventární číslo SA 009, s rokem pořízení i výroby 1970, a schvaluje jeho prodej firmě OnlySoft za 5 000 Kč včetně DPH (přibližně 205 €). Dalších 5 000 Kč (přibližně 205 €) mě pak stála samotná doprava tohoto přibližně 200kg stroje z Chomutova. Ve škole sloužil v laboratoři automatizace desítky let. Podle informace, kterou jsem při převzetí získal, na něm ještě v roce 2018 žáci v rámci školní tradice povinně maturovali. Dochovaný školní návod je určen pro Automatizaci 4. ročníku a přímo popisuje práci s MEDA 41TC včetně připojení výstupního signálu na voltmetr a záznamové zařízení. K počítači jsem následně dokoupil souřadnicový zapisovač Aritma BAK-5T a pomaloběžný osciloskop československé výroby Tesla OPD 280U. Celá sestava je dnes plně funkční. Samotný počítač váží přibližně 200 kg. Krátce po získání MEDY jsem okamžitě obdržel nabídku 257 000 Kč (přibližně 10 540 €) od muzea v Německu. Odmítl jsem ji. MEDY se totiž kupují, neprodávají. 🙂

English / Anglicky:

I acquired this MEDA 41TC in 2022 from the property of the Secondary Technical School and Higher Vocational School in Chomutov. The computer was offered to me through the Ústí nad Labem Region as part of a disposal of surplus movable property. Resolution No. 172/45R/2022 of the Regional Council lists it as an analogue computer MEDA, inventory number SA 009, with both acquisition and manufacturing year 1970, and approves its sale to OnlySoft for CZK 5,000 including VAT (approximately €205). Transporting this roughly 200 kg machine from Chomutov cost me another CZK 5,000 (approximately €205). It had served for decades in the school's automation laboratory. According to the information I received when taking it over, students were still required to use it during their final school leaving examination in 2018 as part of a long standing school tradition. A surviving school guide for fourth year Automation classes directly describes operation of the MEDA 41TC, including connection of its output to a voltmeter and recording equipment. I later added an Aritma BAK-5T XY plotter and a Czechoslovak Tesla OPD 280U slow scan oscilloscope. The complete setup is now fully operational. The MEDA itself weighs approximately 200 kg. Shortly after acquiring the MEDA, I immediately received an offer of CZK 257,000 (approximately €10,540) from a museum in Germany. I declined it. MEDA computers are bought, not sold. 🙂

Zdroje / Sources

https://martin.hinner.info/iccmap/cz/cs/meda_41_t.html

https://martin.hinner.info/iccmap/cz/cs/meda_t.html

https://prog-story.technicalmuseum.cz/data/golan/almanach-1B.pdf

https://vystava.sav.sk/pouzivanie-analogovych-pocitacov-vo-vyskume-mechanickych-sustav-na-umsumms-sav/

Fotodokumentace / Photo documentation



Aritma MEDA 41TC a BAK 5T, otevřená historická výpočetní sestava se sloupcovou elektronikou a ovládáním / Aritma MEDA 41TC a BAK 5T, opened historic computer setup with modular electronics and controls
Aritma MEDA 41TC a BAK 5T, pohled na otevřený modulární výpočetní systém zepředu / Aritma MEDA 41TC a BAK 5T, front view of open modular computing system
Aritma MEDA 41TC a BAK 5T, vnitřní moduly a konektorová pole ve stojanu počítače / Aritma MEDA 41TC a BAK 5T, internal modules and connector bays inside computer rack
Aritma MEDA 41TC a BAK 5T, demontované zásuvné elektronické desky a původní součástky / Aritma MEDA 41TC a BAK 5T, removed plug-in electronic cards and original components
Aritma MEDA 41TC a BAK 5T, pohled shora na elektronické moduly ve stojanu / Aritma MEDA 41TC a BAK 5T, overhead view of electronic modules in rack
Aritma MEDA 41TC a BAK 5T, vnitřní zapojení dlouhých zásuvných desek v kovové konstrukci / Aritma MEDA 41TC a BAK 5T, internal arrangement of long plug-in boards in metal frame
Aritma MEDA 41TC a BAK 5T, detail zadního konektorového panelu s kruhovými zásuvkami / Aritma MEDA 41TC a BAK 5T, rear connector panel with circular sockets
Aritma MEDA 41TC a BAK 5T, zádový pohled na původní kovovou skříň počítače / Aritma MEDA 41TC a BAK 5T, rear view of original metal computer cabinet
Aritma MEDA 41TC a BAK 5T, zadní nebo boční panel skříně s ventilačními otvory / Aritma MEDA 41TC a BAK 5T, back or side panel with ventilation openings
Aritma MEDA 41TC a BAK 5T, skříň československého zařízení a připojené samostatné jednotky / Aritma MEDA 41TC a BAK 5T, Czechoslovak machine cabinet with attached separate unit
Aritma MEDA 41TC a BAK 5T, boční pohled na skříň s otevřenými elektronickými moduly / Aritma MEDA 41TC a BAK 5T, side view of cabinet with exposed electronic modules
Aritma MEDA 41TC a BAK 5T, řada vyjímatelných kovových modulů výpočetního systému / Aritma MEDA 41TC a BAK 5T, row of removable metal modules from computing system
Aritma MEDA 41TC a BAK 5T, řada zásuvných modulů postavených vedle sebe / Aritma MEDA 41TC a BAK 5T, row of plug-in modules standing side by side
Aritma MEDA 41TC a BAK 5T, otevřený modulový stojan s řadami konektorů a elektronikou / Aritma MEDA 41TC a BAK 5T, opened modular frame with rows of connectors and electronics
Aritma MEDA 41TC a BAK 5T, detail analogových a digitálních komponent a propojovacích vodičů / Aritma MEDA 41TC a BAK 5T, close-up of analogue and digital components with connecting wires
Aritma MEDA 41TC a BAK 5T, otevřená část šasi výpočetní techniky a modulových zásuvek / Aritma MEDA 41TC a BAK 5T, opened chassis of computer hardware and module bays
Aritma MEDA 41TC a BAK 5T, ovládací panel se soustavou tlačítek a přepínačů / Aritma MEDA 41TC a BAK 5T, control panel with array of buttons and switches
Aritma MEDA 41TC a BAK 5T, dobový měřicí přístroj s obrazovkou a ovládacími prvky / Aritma MEDA 41TC a BAK 5T, period measuring instrument with screen and controls
