Astra (АСТРА)

Astra (АСТРА), sovětský počítač kompatibilní se ZX Spectrum 48K s funkční rezistivní dotykovou klávesnicí / Astra (АСТРА), Soviet ZX Spectrum 48K-compatible computer with a working resistive touch keyboard
←
→
Youtube video →

Země / Country:

Bělorusko/SSSR / Belarus/Soviet Union (USSR)

Rok / Year:

1989

Česky / Czech:

Astra (АСТРА), Bělorusko/SSSR, konec 80. a začátek 90. let. Jde o místní provedení počítače kompatibilního se ZX Spectrum 48K. Zachovává základní softwarový model Spectra, tedy 16KB ROM s interpretem Sinclair BASIC, 48 KB uživatelské RAM, obraz 256 × 192 bodů s barevnými atributy a jednoduchý jednobitový zvuk. Programy se běžně načítají z audiokazety a většina softwaru určeného pro Spectrum 48K je použitelná bez úprav. Astra se od britského originálu výrazně liší skříní, klávesnicí a konkrétním zapojením desky. Dochované kusy navíc existují v několika konstrukčních variantách, včetně provedení s disketovým rozhraním, proto se jednotlivé exempláře mohou hardwarově lišit.

Konstruktérské prostředí sovětských klonů ZX Spectra bylo mimořádně pestré. Stejná základní softwarová kompatibilita ještě neznamenala totožnou elektroniku, klávesnici ani obrazový výstup. Dobře to ukazuje běloruská Astra. Jeden z historických sběratelských pramenů připisuje výrobu varianty tohoto počítače minskému NPO Granat a upozorňuje na její podobnost s konstrukcí označovanou jako Baltik. Pro jednotlivé dochované kusy však mohou být podstatné odlišnosti v základní desce nebo provedení skříně, proto nelze údaje o jedné variantě automaticky přenášet na všechny. U Astry je navíc důležitá její netypická klávesnice, která se ovládáním i vnitřní konstrukcí liší od běžného britského Spectra. Při dokumentování těchto strojů mají proto značnou hodnotu fotografie konektorů a osazení elektroniky. Právě na nich lze ověřovat příbuznost konstrukcí, která nemusí být z vnější podoby vůbec patrná.

English / Anglicky:

Astra (АСТРА), Belarus/USSR, late 1980s to early 1990s. This is a local implementation compatible with the ZX Spectrum 48K. It retains the Spectrum software model with a 16 KB ROM containing Sinclair BASIC, 48 KB user RAM, 256 × 192 graphics with colour attributes and simple 1 bit sound. Programs are normally loaded from audio cassette and most Spectrum 48K software runs without modification. The Astra differs strongly from the British original in its case, keyboard and specific board implementation. Surviving examples also exist in several hardware variants, including versions with floppy interfaces, so individual machines can differ internally.

The Soviet ZX Spectrum clone scene was remarkably varied. Similar software compatibility did not necessarily mean identical electronics, keyboards or video outputs. The Belarusian Astra illustrates this particularly well. A specialist collectors' source associates one version with the Minsk NPO Granat organisation and notes similarities with a design known as Baltik. Surviving machines may nevertheless differ in their motherboards or cases, so details established for one version cannot automatically be applied to every Astra. Its unusual keyboard is also an important part of the machine's identity, differing in both its operation and physical construction from a standard British Spectrum. Photographs of connectors and populated circuit boards are therefore especially valuable for documenting surviving machines. They can reveal connections between designs that are not obvious from the outside.

Technické údaje / Specifications

Model: Astra

Rok / Year: 1989

Země / Country: Bělorusko/SSSR / Belarus/Soviet Union (USSR)

Typ / Type: Osmibitový domácí počítač kompatibilní se ZX Spectrum 48K / 8 bit home computer, ZX Spectrum 48K compatible

CPU: Procesor kompatibilní se Z80 / Z80 compatible processor

Takt CPU / CPU clock: Přibližně 3,5 MHz, časování kompatibilní se Spectrum / Approximately 3.5 MHz, Spectrum compatible timing

RAM: Standardní konfigurace kompatibilní se Spectrum s 48 KB uživatelské RAM / 48 KB user RAM in standard Spectrum compatible configuration

ROM: 16 KB ROM kompatibilní se Sinclair BASIC / 16 KB Sinclair BASIC compatible ROM

Operační systém / Operating system: Firmware kompatibilní se Sinclair BASIC 48 v ROM / Sinclair BASIC 48 compatible firmware (ROM)

Video / Graphics: Obraz kompatibilní se ZX Spectrum, 256 × 192 bodů, atributové buňky 32 × 24 a standardní barevná paleta Spectrum / ZX Spectrum compatible, 256 × 192 pixels, 32 × 24 colour attribute cells, standard Spectrum palette

Zvuk / Sound: Jednobitový bzučák kompatibilní se ZX Spectrum / ZX Spectrum compatible 1 bit beeper

Média / Storage: Zvuková kazeta, některé varianty Astry existují i s disketovým řadičem / Audio cassette, some Astra variants also exist with floppy controller hardware

Náš exemplář / Our machine

Česky / Czech:

Když jsem Astru získal do sbírky, nebyla funkční. Naštěstí se ukázalo, že příčinou je pouze vadný napájecí zdroj. Ten jsem opravil a počítač se podařilo znovu uvést do provozu. Největší radost mi ale udělala rezistivní dotyková klávesnice. I po tolika letech stále funguje, což je u takto neobvyklého způsobu ovládání opravdu příjemné překvapení. Dnes je moje Astra opět funkční a patří k zajímavým sovětským variantám ZX Spectra.

English / Anglicky:

When I acquired my Astra for the collection, it was not working. Fortunately, the fault turned out to be confined to the power supply. I repaired it and brought the computer back to life. What surprised me most, however, was its resistive touch keyboard. Even after all these years, it still works, which is particularly pleasing for such an unusual input design. My Astra is now operational again and remains one of the more intriguing Soviet interpretations of the ZX Spectrum.

Zdroje / Sources

https://habr.com/ru/articles/214475/comments/

https://pikabu.ru/story/astra_9629913

https://www.patreon.com/cw/TheCluelessEngineer/sitemap

Fotodokumentace / Photo documentation

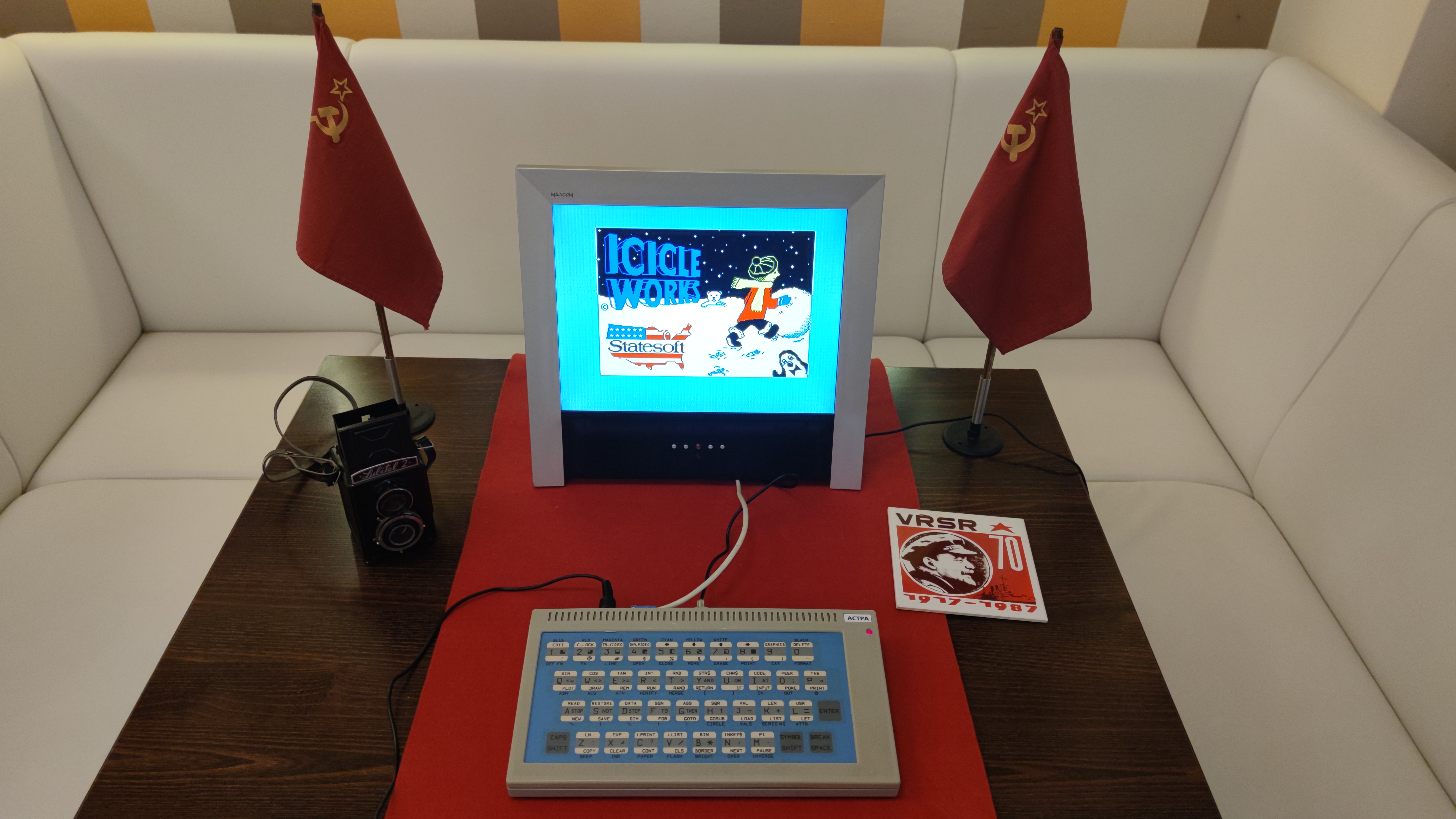

Astra, osobní počítač s CRT monitorem zobrazujícím barevnou hru / Astra, personal computer with CRT monitor displaying a colour game
Astra, detail nápisu ASTRA nad klávesnicí / Astra, close-up of ASTRA marking above keyboard
Astra, boční profil počítače s tlačítky a klávesami / Astra, side profile of computer with keys
Astra, spodní kryt počítače s upevňovacími šrouby / Astra, underside of computer with mounting screws
Astra, otevřená skříň s vnitřním plošným spojem a napájecím zdrojem / Astra, opened case with internal circuit board and power supply
Astra, černý joystick s krátkou páčkou položený vedle počítače / Astra, black joystick with short stick placed beside computer
Astra, pohled na původní béžovou skříň s modrou klávesnicí / Astra, view of original cream case with blue keyboard
Astra, šikmý pohled na tvar skříně a modrou klávesnici / Astra, angled view of enclosure shape and blue keyboard
Astra, zadní panel skříně s konektory a ventilační mřížkou / Astra, rear case with connectors and ventilation grille
Astra, horní pohled na celé rozložení modré klávesnice / Astra, top view of complete blue keyboard layout
Astra, pohled na integrované obvody a vodiče uvnitř skříně / Astra, view of chips and wiring inside the case
