Atari 1040STe

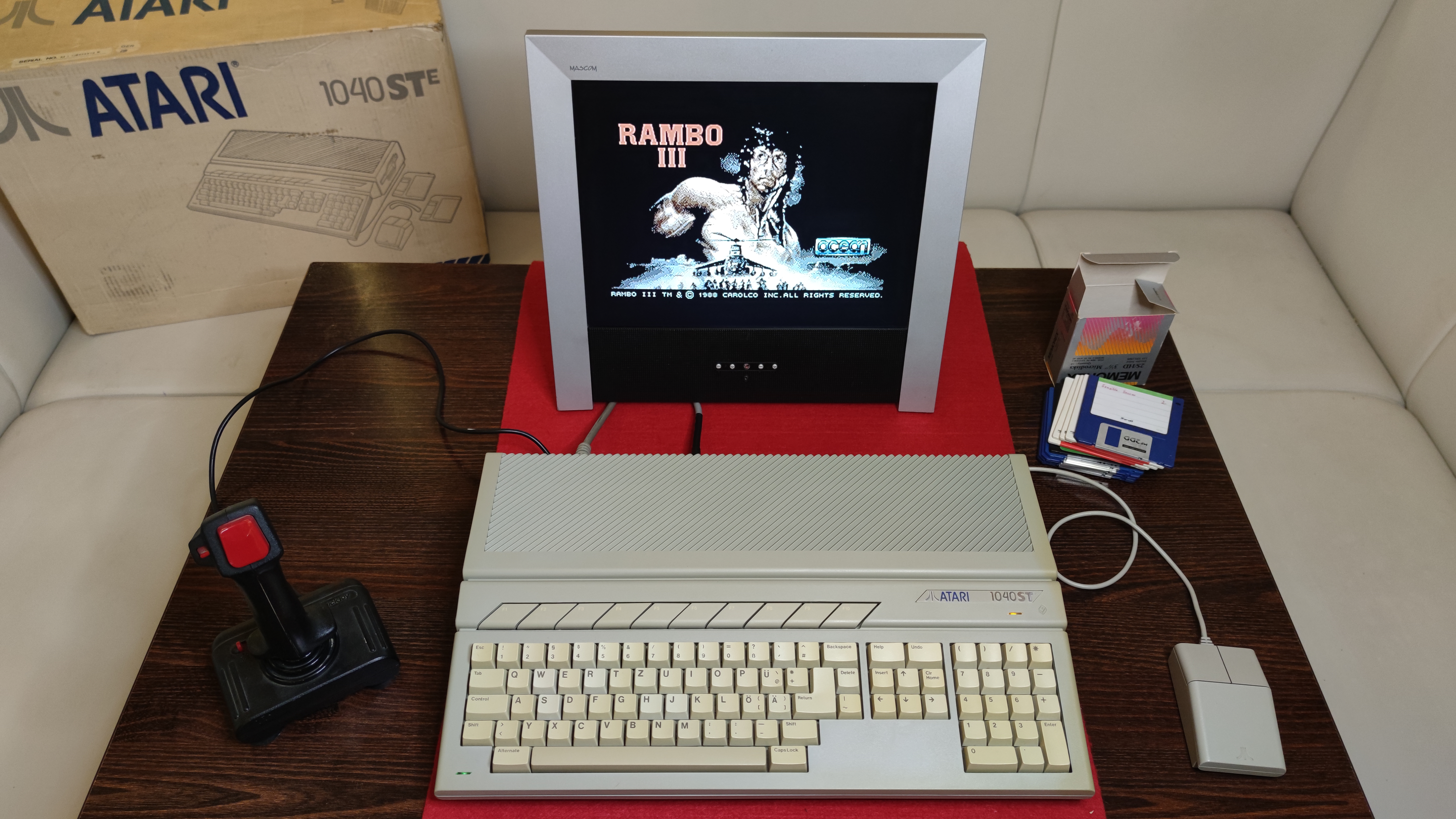

Atari 1040STe z roku 1989, plně funkční počítač s monitorem, joystickem a hrou Rambo III / Atari 1040STe from 1989, fully working computer with monitor, joystick and the game Rambo III
←
→
Youtube video →

Země / Country:

USA / United States

Rok / Year:

1989

Česky / Czech:

Atari 1040STe patří k poslední významné modernizaci oblíbené řady Atari ST. Písmeno e znamená Enhanced, tedy vylepšený. Přestože si model zachoval dobře známou skříň s klávesnicí, vestavěnou disketovou mechanikou a napájecím zdrojem, uvnitř dostal novou výbavu zaměřenou především na grafiku, zvuk a rozšiřitelnost. Poprvé jej Atari představilo v roce 1989 a v západním Německu se začal prodávat v září téhož roku. Při uvedení stál podle dobových německých podkladů 1 598 DM. Jeho úkolem bylo prodloužit život platformy ST v době, kdy se domácí počítače stále výrazněji poměřovaly také podle multimediálních schopností.

Základem zůstala Motorola 68000 pracující na 8 MHz. Model 1040STe se dodával s 1 MB RAM a paměť bylo možné rozšířit až na 4 MB prostřednictvím výměnných modulů, u většiny kusů typu SIMM a u některých nejranějších desek SIPP. Operační systém Atari TOS s grafickým prostředím GEM je uložen ve 256 KB ROM. První stroje používaly TOS 1.06, později následoval TOS 1.62 a u části velmi pozdních kusů se uvádí i 2.06.

Základní obrazové režimy zůstaly shodné s původním ST, tedy 320 × 200 bodů v 16 barvách, 640 × 200 ve čtyřech barvách a 640 × 400 monochromaticky. Barevná paleta se však zvětšila z 512 na 4096 odstínů. To neznamenalo 4096 barev současně na obrazovce, ale mnohem jemnější volbu barev pro jednotlivé režimy. Grafický koprocesor Blitter urychloval práci s obrazovými daty a hardwarový jemný scrolling usnadňoval plynulé posouvání grafiky. Vedle původního tříkanálového obvodu Yamaha YM2149 přibyl osmibitový stereofonní DMA zvuk, který umožňoval přehrávat digitální samply až přibližně na 50 kHz. Atari přidalo také dva rozšířené ovladačové porty a zachovalo tradiční konektory MIDI, ACSI, sériové i paralelní rozhraní.

Vestavěná 3.5" disketová mechanika používá oboustranné diskety s kapacitou přibližně 720 KB. Při běžném domácím provozu bylo možné používat originální barevný monitor Atari, ale také televizor s analogovým RGB vstupem přes kabel zakončený konektorem SCART. Takové připojení zvládá nízké a střední barevné rozlišení, nikoliv nejvyšší monochromatický režim, který vyžaduje vhodný monitor. Atari 1040STe tak spojovalo zpětnou kompatibilitu s velkou částí existujícího softwaru ST a užitečné novinky, které dokázaly využít především novější hry, grafické programy a hudební aplikace.

English / Anglicky:

The Atari 1040STe was one of the last major enhancements to the popular Atari ST family. The letter e stands for Enhanced. Although it retained the familiar combined keyboard and system case with a built-in floppy drive and power supply, the internal hardware was substantially improved, especially for graphics, sound and expansion. Atari presented the STE in 1989 and the 1040STe reached West German shops in September that year. Its listed launch price there was 1,598 Deutsche Mark. The redesign aimed to extend the life of the ST platform as multimedia capabilities became increasingly important in the home computer market.

An 8 MHz Motorola 68000 remained at the heart of the machine. The 1040STe shipped with 1 MB RAM, expandable to 4 MB using replaceable memory modules. Most examples use SIMMs, while some very early boards were fitted with SIPP modules. Atari TOS and the GEM graphical desktop reside in 256 KB ROM. Early STE computers used TOS 1.06, followed by TOS 1.62, while TOS 2.06 is also reported in a small number of very late units. The exact version fitted to an individual machine must be checked rather than inferred from its case.

The basic screen modes remained 320 × 200 pixels in 16 colours, 640 × 200 in four colours and 640 × 400 monochrome. However, the available colour palette increased from 512 to 4096 shades. This was a larger selection of colours rather than a standard 4096 colour screen mode. The Blitter accelerated transfers of graphics data and hardware fine scrolling made smooth on-screen movement easier. Alongside the existing three channel Yamaha YM2149 sound chip, Atari added 8 bit stereo DMA sample playback at rates of up to approximately 50 kHz. Two enhanced controller ports were also provided, while MIDI, ACSI, serial and parallel connections remained available.

The internal double sided 3.5" floppy drive stores approximately 720 KB per disk. The computer can be used with a dedicated Atari colour monitor or a television equipped with analogue RGB input through a suitable SCART cable. Such a connection supports the low and medium colour resolutions, but not the high resolution monochrome mode, which requires a compatible monitor. The 1040STe combined substantial compatibility with existing ST software and useful new features that later games, graphics programs and music applications could exploit.

Technické údaje / Specifications

Výrobce / Manufacturer: Atari Corporation, USA / Atari Corporation, USA

Model: 1040STe

Rok / Year: 1989

Země / Country: USA / United States

Typ / Type: 16/32 bit personal / home computer

CPU: Motorola 68000 / Motorola 68000

Takt CPU / CPU clock: 8 MHz / 8 MHz

RAM: 1 MB v základní výbavě, rozšíření až na 4 MB prostřednictvím výměnných paměťových modulů / 1 MB as standard, expandable to 4 MB with replaceable memory modules

ROM: 256 KB ROM s Atari TOS, původně TOS 1.06, později 1.62, u velmi pozdních kusů také 2.06 / 256 KB ROM with Atari TOS, originally TOS 1.06, later 1.62, and also 2.06 in very late units

Operační systém / Operating system: Atari TOS s grafickým prostředím GEM, konkrétní verze tohoto kusu nebyla ověřena / Atari TOS with GEM graphical interface, exact version of my machine not verified

Video / Graphics: Atari Shifter a Blitter, 320 × 200 v 16 barvách, 640 × 200 ve 4 barvách, 640 × 400 monochromaticky, paleta 4096 barev, hardwarový jemný scrolling / Atari Shifter and Blitter, 320 × 200 in 16 colours, 640 × 200 in 4 colours, 640 × 400 monochrome, palette of 4,096 colours, fine hardware scrolling

Zvuk / Sound: Yamaha YM2149, 3 kanály PSG a šum, osmibitový stereofonní DMA přehrávač digitálních samplů až přibližně 50 kHz / Yamaha YM2149, 3 PSG channels and noise, 8-bit stereo DMA digital sample playback up to approximately 50 kHz

Média / Storage: Vestavěná oboustranná 3.5" DD disketová mechanika, přibližně 720 KB, možnost externího disku přes ACSI / Built-in double sided 3.5" DD floppy drive, approximately 720 KB, optional external hard disk via ACSI

Rozhraní / Interfaces: MIDI IN/OUT, RS-232, paralelní Centronics, ACSI, externí floppy, RGB monitor DIN 13, cartridge, stereofonní audio výstup, 2 standardní a 2 rozšířené ovladačové porty / MIDI IN/OUT, RS-232, Centronics parallel, ACSI, external floppy, DIN-13 RGB monitor, cartridge, stereo audio output, two standard and two enhanced controller ports

Napájení / Power: Vestavěný síťový zdroj / Internal mains power supply

Rozměry / Dimensions: Přibližně 470 × 330 × 80 mm / Approximately 470 × 330 × 80 mm

Původní cena / Original price: 1 598 DM, doporučená prodejní cena v západním Německu v září 1989 / 1,598 DM, recommended retail price in West Germany in September 1989

Náš exemplář / Our machine

Česky / Czech:

Tento Atari 1040STe mám dochovaný v originální krabici, společně s myší a původními manuály. Počítač je plně funkční a pěkně ukazuje, jak ucelená sestava vypadala v době svého prodeje. Jediné příslušenství, které jsem pro současné používání dokoupil, je propojovací kabel SCART. Díky němu mohu počítač připojit k televizoru s RGB vstupem a používat jeho barevné režimy bez nutnosti shánět původní monitor Atari. Mám radost, že se podařilo zachovat nejen samotný stroj, ale také původní balení a dokumentaci.

English / Anglicky:

My Atari 1040STe has survived with its original box, mouse and manuals. The computer is fully operational, and the preserved packaging and documentation show how complete the system was when new. The only accessory I purchased for present day use was a SCART connection cable. It allows me to connect the computer to a television with an RGB input and use its colour display modes without needing an original Atari monitor. I am especially pleased that the computer, its packaging and its documentation have remained together.

Zdroje / Sources

https://www.atari-computermuseum.de/1040ste.htm

https://atari-ste.org/html/facts.htm

https://www.atari-wiki.com/index.php?title=STE

https://info-coach.fr/atari/hardware/interfaces.php

https://www.atari-wiki.com/index.php?title=Monitors

Fotodokumentace / Photo documentation



Atari 1040STE, funkční počítač s CRT monitorem a hrou na obrazovce / Atari 1040STE, working computer with CRT monitor showing a game
Atari 1040STE, pohled shora na klávesnici a horní ventilační mřížku / Atari 1040STE, top view of keyboard and upper ventilation grille
Atari 1040STE, šikmý boční pohled na počítač a zadní konektory / Atari 1040STE, angled side view of computer and rear connectors
Atari 1040STE, zadní konektory počítače a horní ventilační otvory / Atari 1040STE, computer rear connectors and upper ventilation openings
Atari 1040STE, spodní kryt skříně s výrobním štítkem a mřížkami / Atari 1040STE, bottom case with manufacturer label and vents
Atari 1040STE, odkrytá horní část počítače s vnitřními plechovými kryty / Atari 1040STE, opened computer showing internal metal shields
Atari 1040STE, spodní strana elektronické desky při rozebírání / Atari 1040STE, underside of circuit board during disassembly
Atari 1040STE, osazená základní deska s integrovanými obvody a konektory / Atari 1040STE, populated motherboard with chips and connectors
Atari 1040STE, celá sestava s originální krabicí Atari vedle monitoru / Atari 1040STE, complete setup with original Atari box beside monitor
Atari 1040STE, čelní pohled na šedou skříň a klávesnici / Atari 1040STE, front view of grey enclosure and keyboard
Atari 1040STE, detail klávesnice a pravé strany skříně s mechanikou / Atari 1040STE, keyboard detail and right side of case with drive
Atari 1040STE, detail nápisu Atari 1040STE nad klávesnicí / Atari 1040STE, close-up of Atari 1040STE marking above keyboard
Atari 1040STE, detail prostoru pro rozšiřující součástku na spodní straně / Atari 1040STE, close-up of expansion access area on underside
Atari 1040STE, demontovaná disketová mechanika a interní kovové díly / Atari 1040STE, removed floppy drive and internal metal parts
Atari 1040STE, zadní strana zelené desky plošných spojů / Atari 1040STE, reverse of green printed circuit board
Atari 1040STE, původní krabicové balení Atari 1040STE s logem / Atari 1040STE, original Atari 1040STE cardboard packaging with logo
