Atari 1200XL

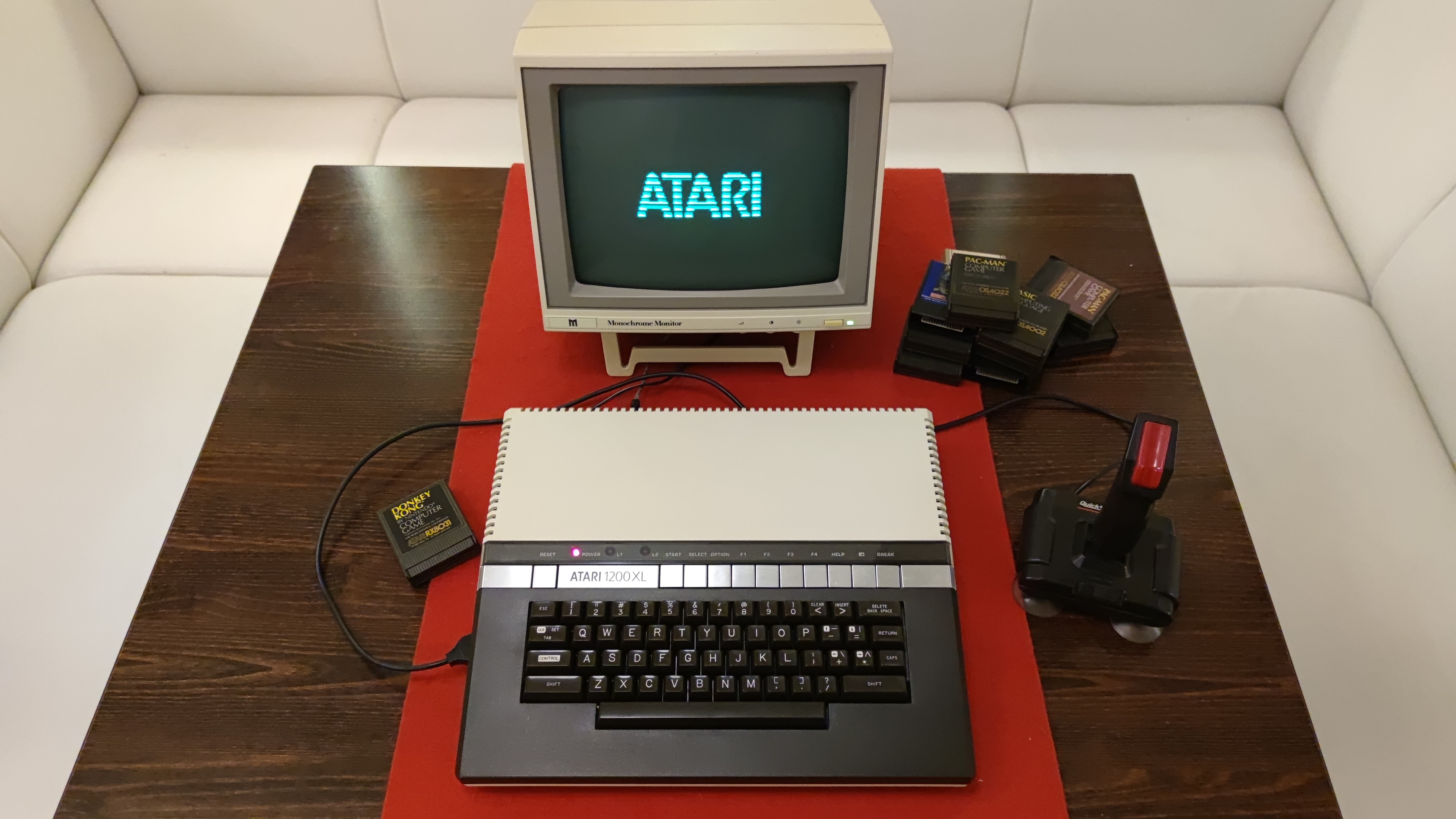

Atari 1200XL (1983), osmibitový počítač s klávesami HELP a F1–F4, originální exemplář ze sbírky RetroComputer.cz / Atari 1200XL (1983), 8-bit computer with HELP and F1–F4 keys, original example from the RetroComputer.cz collection
←
→
Youtube video →

Země / Country:

USA / United States

Rok / Year:

1983

Česky / Czech:

Atari 1200XL, USA, 1983. První model nové řady XL byl představen jako elegantnější a modernizovaný nástupce Atari 800. Používá procesor SALLY, variantu 6502, na 1,79 MHz a 64 KB RAM. Přinesl novou nízkou skříň, velmi kvalitní klávesnici, klávesu HELP, čtyři programovatelné funkční klávesy a vestavěný diagnostický Self Test. Grafiku stále zajišťují ANTIC a GTIA, zvuk POKEY. Změněný operační systém však způsobil problémy části staršího softwaru, BASIC není vestavěný a chybí i pozdější PBI. Model byl určen jen pro americký NTSC trh. Vysoká zaváděcí cena 899 dolarů a krátká životnost z něj udělaly jeden z méně běžných osmibitových Atari.

Atari 1200XL představovalo pokus posunout původní osmibitovou řadu 400 a 800 do vyšší cenové kategorie. Namísto pouhé technické modernizace dostalo elegantnější skříň s mimořádně pohodlnou klávesnicí, novými funkčními tlačítky a přepracovanou systémovou ROM. Na americkém trhu se objevilo na jaře 1983, ale už v létě téhož roku byla výroba zastavena. Krátká životnost souvisela s kombinací vysoké ceny, problémů s kompatibilitou a překvapivých omezení výbavy. Některé starší programy využívaly detaily původního operačního systému Atari, které nový model změnil. Uživatelé také postrádali možnost snadného využití některých starších periferií. Atari nabízelo 1200XL za přibližně 899 dolarů, což bylo mnoho v době rychle rostoucí konkurence mezi domácími osmibity. Následující 800XL nakonec nabídlo praktičtější kompromis za výrazně nižší cenu. Pro sběratele je proto 1200XL zajímavé zejména jako poměrně krátká vývojová odbočka, která ukazuje, že ani kvalitnější skříň a klávesnice nemusí zaručit úspěch.

English / Anglicky:

Atari 1200XL, USA, 1983. The first model of the XL generation was introduced as a more modern and stylish successor to the Atari 800. It uses the SALLY version of the 6502 at 1.79 MHz with 64 KB RAM. New features included a low profile case, an excellent keyboard, a HELP key, four programmable function keys and built in Self Test diagnostics. ANTIC and GTIA still handle graphics while POKEY provides sound. Its revised operating system caused compatibility problems with some older software, BASIC was not built in and the machine lacked the later PBI expansion bus. The 1200XL was sold only for the North American NTSC market. Its high US$899 launch price and short production run make it one of the less common Atari 8 bit models.

The Atari 1200XL was an attempt to move the original 400 and 800 family into a more expensive market segment. Rather than merely updating the electronics, Atari created an elegant enclosure with a notably comfortable keyboard, new function keys and a revised operating system ROM. The machine reached American customers in spring 1983, but production had already stopped by the summer of the same year. Its short career reflected a combination of high pricing, compatibility problems and some unexpected omissions. Certain older programs relied on specific details of the original Atari operating system that had changed in the new model. Users also missed the straightforward support for some familiar peripheral arrangements. At approximately $899 the 1200XL was expensive at a time when competition between eight bit home computers was intensifying rapidly. The following 800XL offered a more practical compromise at a substantially lower price. Today the 1200XL is especially interesting as a short lived branch of Atari development, demonstrating that a better case and keyboard alone cannot guarantee commercial success.

Technické údaje / Specifications

Výrobce / Manufacturer: Atari, Inc., USA / Atari, Inc., USA

Model: 1200XL

Rok / Year: 1983

Země / Country: USA / United States

Typ / Type: Osmibitový domácí počítač / 8 bit home computer

CPU: Atari SALLY, kompatibilní s 6502 / Atari SALLY, 6502 compatible

Takt CPU / CPU clock: 1,79 MHz NTSC / 1.79 MHz NTSC

RAM: 64 KB / 64 KB

ROM: 16 KB Atari 1200XL OS ve dvou obvodech po 8 KB, Atari BASIC na samostatné cartridge, není vestavěný / 16 KB Atari 1200XL OS ROM (2 × 8 KB), Atari BASIC on separate cartridge, not built in

Operační systém / Operating system: Atari XL OS v ROM, Atari BASIC dostupný na cartridge / Atari XL OS (ROM), Atari BASIC available on cartridge

Video / Graphics: ANTIC a GTIA, textové a bitmapové režimy až 320 × 192, paleta 256 barev a odstínů / ANTIC + GTIA, text and bitmap modes up to 320 × 192, palette of 256 colours/shades

Zvuk / Sound: POKEY, čtyři programovatelné zvukové kanály / POKEY, 4 programmable sound channels

Média / Storage: Externí magnetofon a diskety přes SIO, programy na cartridge / External cassette and floppy drives via SIO, cartridge software

Rozhraní / Interfaces: Dva joystickové porty, Atari SIO (u továrního provedení omezen proud +5 V na pinu 10 rezistorem R63, v mém exempláři je R63 přemostěný kvůli napájení magnetofonu SIO), jeden cartridge slot, 5pinový monitorový a RF výstup / 2 joystick ports, Atari SIO (factory SIO pin 10 +5 V current limited by R63, my specimen has R63 bridged to power SIO cassette recorder), 1 cartridge slot, 5-pin monitor output, RF output

Napájení / Power: Externí transformátor 9 V AC, servisní manuál Atari uvádí příkon 31 VA, uvnitř stabilizátory 5 V / 9 V AC external transformer, 31 VA input specified in original Atari service manual, internal 5 V regulators

Rozměry / Dimensions: Přibližně 370 × 310 × 70 mm / Approximately 370 × 310 × 70 mm

Původní cena / Original price: 899 USD při uvedení v roce 1983 / US$899 at launch in 1983

Náš exemplář / Our machine

Česky / Czech:

Svůj Atari 1200XL jsem pořídil v lednu 2021 z Buenos Aires v Argentině za 376 USD včetně dopravy. Do sbírky dorazil již s renovovanou membránou klávesnice, takže tuto renovaci jsem sám neprováděl. Jedinou úpravou, kterou jsem na počítači udělal, bylo zprovoznění napájení +5 V na konektoru SIO kvůli magnetofonu napájenému přes SIO. Atari 1200XL má totiž na pinu 10 z výroby napájecí větev proudově omezenou odporem R63 o hodnotě 100 Ω. Postup jsem konzultoval s ChatGPT a odpor R63 jsem přemostil. Pin 10 pak dodával potřebný proud a magnetofon začal reagovat. Jde o známou zvláštnost právě tohoto modelu, která je popsána i v dobové dokumentaci.

English / Anglicky:

I purchased my Atari 1200XL from Buenos Aires, Argentina, in January 2021 for US$376 including shipping. It arrived with its keyboard membrane already refurbished, so the keyboard restoration was not my own work. The only modification I made was to enable a usable +5 V supply at the SIO connector for a cassette recorder powered through SIO. Unlike other Atari 8-bit computers, the 1200XL has a factory fitted 100-ohm current limiting resistor, R63, in the supply to SIO pin 10. I discussed the procedure with ChatGPT and then bridged R63. SIO pin 10 could then supply sufficient current, and the cassette recorder began responding. This is a documented peculiarity of the 1200XL.

Zdroje / Sources

https://atari-owner.com/club/articles/xl-generation-1200xl-600xl-800xl-atari-home-computers.31/

https://atari-computermuseum.de/history_1983.htm

https://atarimuseum.de/1200xl.htm

https://www.atarimania.com/machines/atari-400-800-xl-xe/faq/3

https://atari-owner.com/club/articles/atari-8-bit-device-dimensions-and-weight.8/

https://www.atarimania.com/documents/Atari_1200_XL_Home_Computer_Field_Service_Manual_Rev01.pdf

https://atari.manymanuals.com/pc-workstation-barebones/1200-xl/installation-manual-34868/17

https://www.consoledatabase.com/faq/atari-8-bit-computers-faq-michael-current/

https://blog.3b2.sk/igi/file.axd?file=2017%2F12%2FAtari+8-Bit+FAQ+%28A4%29.pdf

Fotodokumentace / Photo documentation



Atari 1200XL, původní počítač s monitorem zobrazujícím startovní obraz Atari / Atari 1200XL, original computer with monitor displaying Atari startup screen
Atari 1200XL, dva počítače Atari a CRT monitor na servisním stole / Atari 1200XL, two Atari computers with CRT monitor on workbench
Atari 1200XL, pohled shora na původní černou klávesnici a béžovou skříň / Atari 1200XL, overhead view of original black keyboard and cream enclosure
Atari 1200XL, otevřená skříň s původním kovovým stíněním elektroniky / Atari 1200XL, opened case with original metal electronics shielding
Atari 1200XL, spodní strana klávesnicové desky s konektorem / Atari 1200XL, reverse side of keyboard circuit board and connector
Atari 1200XL, detail čipů a dalších elektronických součástek na desce / Atari 1200XL, close-up of chips and electronic parts on board
Atari 1200XL, detail značení a měděných spojů původní desky / Atari 1200XL, close-up of original board markings and copper traces
Atari 1200XL, srovnání dvou osmibitových počítačů Atari a jejich klávesnic / Atari 1200XL, comparison of two Atari eight bit computers and keyboards
Atari 1200XL, boční pohled na skříň Atari 1200XL a zadní konektorovou část / Atari 1200XL, side view of Atari 1200XL case and rear connectors
Atari 1200XL, detail bočního ventilačního žebrování a šikmé klávesnice / Atari 1200XL, close-up of side ventilation grille and angled keyboard
Atari 1200XL, demontovaný stínicí kryt základní desky při opravě / Atari 1200XL, removed motherboard shielding cover during restoration
Atari 1200XL, odkrytá základní deska s původními integrovanými obvody / Atari 1200XL, exposed motherboard populated with original integrated circuits
Atari 1200XL, strana plošných spojů základní desky bez osazených obvodů / Atari 1200XL, copper trace side of motherboard without components
Atari 1200XL, spodní kryt Atari 1200XL s větracími mřížkami a štítkem / Atari 1200XL, Atari 1200XL bottom cover with vents and label
