Atari 130XE

Atari 130XE (1985), osmibitový počítač Atari s 128 KB RAM, sbírka RetroComputer.cz / Atari 130XE (1985), 8-bit Atari computer with 128 KB RAM, RetroComputer.cz collection
←
→
Youtube video →

Země / Country:

USA / United States

Rok / Year:

1985

Česky / Czech:

Atari 130XE, USA, 1985. Vyšší model řady XE zachovává architekturu 800XL, ale zdvojnásobuje RAM na 128 KB. Procesor 6502C/SALLY pracuje na 1,79 MHz v NTSC a přibližně 1,77 MHz v PAL verzi. Paměť nad základních 64 KB se přepíná po bankách a využívá ji například RAM disk v Atari DOS 2.5. ANTIC, GTIA a POKEY poskytují stejné grafické a zvukové schopnosti jako předchozí XL/XE modely, Čip FREDDIE zajišťuje časování a obnovování dynamické paměti. Přídavných 64 KB je rozděleno do čtyř přepínatelných 16KB bloků, které lze využívat samostatně například pro rychlý RAM disk D8: v Atari DOS 2.5. Počítač má dva ovladačové porty, SIO, cartridge slot a Enhanced Cartridge Interface. Oficiální manuál uvádí 128 KB RAM, 24 KB ROM, 11 grafických režimů, 256 barev a nejvyšší standardní rozlišení 320 × 192.

Atari 130XE představovalo nejvýraznější paměťové rozšíření původní osmibitové rodiny Atari. Model uvedený v roce 1985 měl 128 KB RAM, přestože procesor řady 6502 dokázal přímo adresovat pouze 64 KB. Řešením bylo přepínání paměťových bank, kterým programy mohly zpřístupnit další prostor podle potřeby. Dobový časopis Antic už v červenci 1985 vysvětloval, že nový model zachovává kompatibilitu se staršími XL a současně poskytuje více paměti pro programy, textové editory a RAM disk. Zvlášť zajímavé je, že systém navazoval na hardware navržený ještě před převzetím Atari Jackem Tramielem, ale dostal novou skříň ve stylu řady ST. Pozdější výrobní revize používaly také jiná osazení paměťových čipů. Právě 130XE se tak stalo pomyslným vrcholem klasických osmibitových Atari, aniž by opustilo jejich zavedené programové prostředí.

English / Anglicky:

Atari 130XE, USA, 1985. The higher end XE model retains the 800XL architecture while doubling RAM to 128 KB. Its 6502C/SALLY processor runs at 1.79 MHz in NTSC and about 1.77 MHz in PAL machines. Memory above the base 64 KB is bank switched and can be used, for example, as a RAM disk under Atari DOS 2.5. ANTIC, GTIA and POKEY provide the same graphics and sound architecture as earlier XL/XE computers, while The FREDDIE chip supports dynamic RAM timing and refresh. The extra 64 KB is divided into four switchable 16 KB blocks, which can also be used for the fast D8: RAM disk supported by Atari DOS 2.5. The machine has two controller ports, SIO, a cartridge slot and the Enhanced Cartridge Interface. Atari's own manual specifies 128 KB RAM, 24 KB ROM, 11 graphics modes, 256 colours and a highest standard bitmap resolution of 320 × 192.

The Atari 130XE represented the most significant memory expansion of Atari's original eight bit computer family. Introduced in 1985, it offered 128 KB RAM although its 6502 family processor could directly address only 64 KB. The solution was bank switching, allowing programs to access additional memory as needed. In July 1985 the contemporary magazine Antic was already explaining how the new model maintained compatibility with earlier XL computers while providing extra space for applications, word processors and RAM disks. It is also interesting that the system continued a hardware architecture developed before Jack Tramiel acquired Atari, while adopting a new enclosure styled to match the ST family. Later revisions used different arrangements of memory chips. The 130XE became a high point of the classic Atari eight bit platform without abandoning its established software environment.

Technické údaje / Specifications

Výrobce / Manufacturer: Atari Corporation, USA / Atari Corporation, USA

Model: 130XE

Rok / Year: 1985

Země / Country: USA / United States

Typ / Type: 8 bit home / personal computer

CPU: 6502C / Atari SALLY

Takt CPU / CPU clock: 1,79 MHz NTSC, 1,77 MHz PAL / 1.79 MHz NTSC, 1.77 MHz PAL

RAM: 128 KB RAM (64 KB základních a 64 KB rozšířených, přepínání ve čtyřech blocích po 16 KB) / 128 KB RAM (64 KB base + 64 KB extended, bank switched in four 16 KB blocks)

ROM: 24 KB, operační systém, autotest a Atari BASIC / 24 KB, operating system/self test + Atari BASIC

Operační systém / Operating system: Atari XL OS a Atari BASIC v ROM / Atari XL OS and Atari BASIC (ROM)

Video / Graphics: ANTIC a GTIA, 11 standardních grafických režimů, až 320 × 192 bodů, 256 barev a odstínů / ANTIC + GTIA, 11 standard graphics modes, up to 320 × 192, 256 colours/shades

Zvuk / Sound: POKEY, čtyři nezávislé programovatelné zvukové kanály / POKEY, 4 independent programmable sound voices

Média / Storage: Externí magnetofon a diskety přes SIO, programy na cartridge, Atari DOS 2.5 podporuje RAM disk D8: využívající dalších 64 KB / External cassette and floppy drives via SIO, cartridge software, Atari DOS 2.5 supports a RAM disk (D8:) using the additional 64 KB

Rozhraní / Interfaces: Dva porty ovladačů, SIO, cartridge slot, rozšířené rozhraní ECI, monitorový a RF výstup / 2 controller ports, SIO, cartridge slot, Enhanced Cartridge Interface, monitor and RF output

Napájení / Power: Externí zdroj 5 V DC, 1 A podle uživatelské příručky Atari / External 5 V DC, 1 A supply according to Atari owner manual

Rozměry / Dimensions: Přibližně 340 × 230 × 60 mm / Approximately 340 × 230 × 60 mm

Původní cena / Original price: Oznámená cena 149 USD, v prodejních katalozích roku 1985 149,95 USD / US$149 announced price, US$149.95 in 1985 retail guides

Náš exemplář / Our machine

Česky / Czech:

Atari 130XE jsem do sbírky pořídil v roce 2017 společně s kazetovým magnetofonem Atari XC12. Byl to další model, který mi tehdy chyběl do postupně budované kolekce osmibitových počítačů Atari. Nákupem se tak podařilo zaplnit další mezeru v této části sbírky.

English / Anglicky:

I acquired my Atari 130XE in 2017 together with an Atari XC12 cassette recorder. At the time, the 130XE was another model still missing from my growing collection of Atari 8-bit computers. Buying it helped fill another gap in this part of the collection.

Zdroje / Sources

https://www.atarimania.com/documents/atari-130xe-owners-manual.pdf

https://www.atarimania.com/documents/130XE-Reference-Manual.pdf

https://www.atarimania.com/machines/atari-400-800-xl-xe/faq/10

https://www.atarimagazines.com/v4n8/ShoppersGuide.php

https://atari-owner.com/club/articles/atari-8-bit-device-dimensions-and-weight.8/

https://www.atarimagazines.com/v4n7/memorymanagement.html

https://www.atarimania.com/8bit/files/Atari_DOS_2.5%20_1050_Disk_Drive_Owners_Manual.pdf

Fotodokumentace / Photo documentation

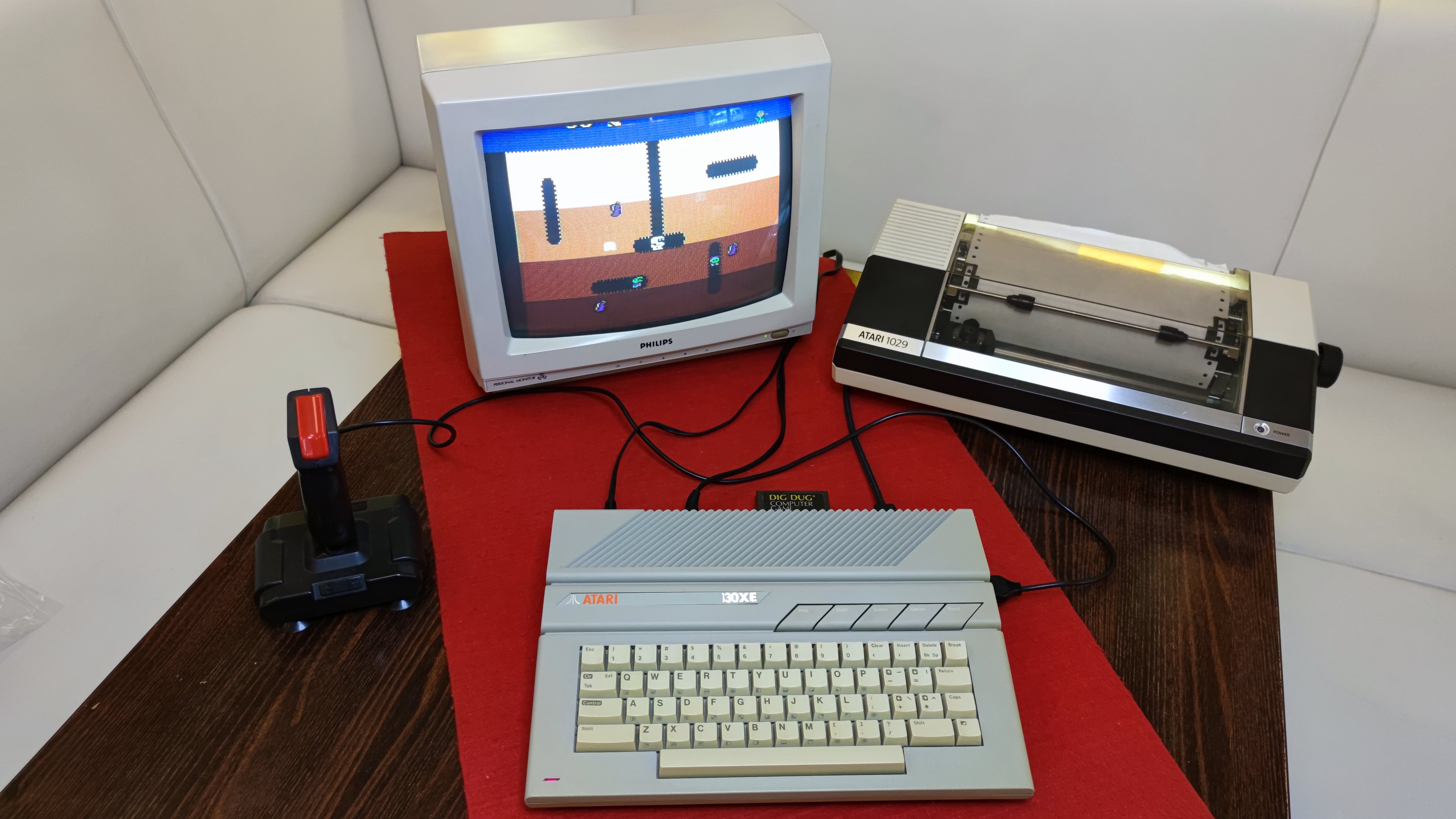

Atari 130XE, funkční počítač s barevným monitorem a externí periferií / Atari 130XE, working computer with colour monitor and external peripheral
Atari 130XE, pohled shora na originální klávesnici a šedou skříň / Atari 130XE, overhead view of original keyboard and grey enclosure
Atari 130XE, detail tvaru skříně a kláves s periferním kabelem / Atari 130XE, case shape and keyboard detail with peripheral cable
Atari 130XE, spodní část skříně s původním typovým štítkem / Atari 130XE, bottom case with original identification label

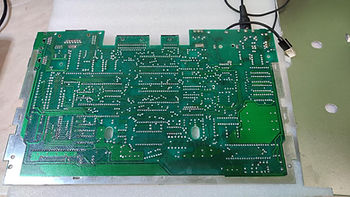

Atari 130XE, spodní strana základní desky s plošnými spoji / Atari 130XE, underside of motherboard showing printed traces
Atari 130XE, šikmý pohled na osmibitový Atari 130XE v celé sestavě / Atari 130XE, angled view of Atari 130XE in complete setup
Atari 130XE, boční pohled na klávesnici a označení Atari 130XE / Atari 130XE, side view of keyboard and Atari 130XE marking
Atari 130XE, zadní panel počítače s konektory pro příslušenství / Atari 130XE, rear panel of computer with accessory sockets
Atari 130XE, zelená základní deska s procesorem a paměťovými obvody / Atari 130XE, green motherboard with processor and memory chips
