Atari 520ST

Atari 520ST s německou klávesnicí QWERTZ, šedou skříní, větrací mřížkou a logem 520ST / Atari 520ST with a German QWERTZ keyboard, grey case, ventilation grille and 520ST logo
←
→
Youtube video →

Země / Country:

USA / United States

Rok / Year:

1985

Česky / Czech:

Atari 520ST se představil v lednu 1985 na veletrhu CES v Las Vegas a během téhož roku se začal prodávat. Atari pod vedením Jacka Tramiela nabídlo osobní počítač s procesorem Motorola 68000, grafickým prostředím GEM a myší za cenu, která výrazně podkopávala tehdejší konkurenci. Charakteristickou výbavou byly také konektory MIDI IN a OUT. Právě díky nim se později počítače ST mimořádně prosadily při hudební produkci.

Původní 520ST má klínovitou skříň s výrazným žebrováním, samostatný napájecí zdroj a externí disketovou jednotku. První kusy zaváděly systém TOS z diskety, později se používalo jeho 192KB provedení v ROM. Mechanika Atari SF354 zapisuje na jednu stranu 3.5" diskety a poskytuje přibližně 360 KB. Monochromatický monitor Atari SM124 naproti tomu pracuje v ostrém režimu 640 × 400 bodů. Barevné režimy 320 × 200 a 640 × 200 vyžadují odpovídající barevný monitor nebo jiný vhodný zobrazovač.

Vzhled celé rodiny ST se postupně měnil. Model 520ST+ zachoval původní koncepci, ale měl 1 MB RAM, zatímco 520STM doplnil televizní RF modulátor. Varianty 520STF a 520STFM dostaly větší skříň s vestavěnou disketovou mechanikou i napájecím zdrojem. Písmeno F označuje integrovanou mechaniku, M modulátor.

Původně se plánovala také verze 130ST se 128 KB RAM, ale její uvedení bylo zrušeno. U raných strojů se totiž musel TOS načíst z diskety do operační paměti, kde zabral dalších přibližně 192 KB. Dokud nebyl systém připraven pro ROM, znamenalo to citelné omezení prostoru pro programy. Atari zprvu oddělilo napájecí zdroj i mechaniku od počítače také kvůli rychlejšímu schvalování jednotlivých zařízení pro americký trh. Vedle hlavního procesoru má ST vlastní řadič klávesnice Hitachi HD6301, který zpracovává i myš a joystick. Přenos MIDI zajišťuje jeden ze dvou obvodů Motorola 6850, druhý komunikuje s klávesnicí.

English / Anglicky:

Atari introduced the 520ST at the Consumer Electronics Show in Las Vegas in January 1985, and it reached buyers later that year. Under Jack Tramiel, Atari offered a Motorola 68000 computer with a mouse and the GEM graphical desktop at a price that challenged its rivals. Built-in MIDI IN and OUT ports became a defining feature of the ST range, which later gained a strong following among musicians and recording studios.

The original 520ST has a wedge shaped enclosure with prominent cooling grilles, an external power supply and a separate floppy disk drive. The earliest machines loaded TOS from disk, while later systems carried the 192 KB operating system in ROM. The Atari SF354 drive stores approximately 360 KB on a single side of a 3.5" disk. The Atari SM124 monochrome monitor displays a sharp 640 × 400 image. The computer's 320 × 200 and 640 × 200 colour modes require a suitable colour display instead.

The appearance of the ST family changed over time. The 520ST+ retained the original arrangement but provided 1 MB RAM, while the 520STM added an RF television modulator. The later 520STF and 520STFM adopted a larger case containing the disk drive and power supply. F indicates an integrated floppy drive and M an RF modulator.

Atari originally planned a 130ST with just 128 KB RAM, but cancelled it. Early ST machines had to load TOS from a floppy disk into RAM, consuming approximately another 192 KB before applications could run. Until the operating system was ready for ROM, this left substantially less working memory. Atari also initially kept the power supply and floppy drive external partly to simplify US equipment approval and shorten the launch schedule. The ST has a dedicated Hitachi HD6301 keyboard controller, which also reads the mouse and joystick. One Motorola 6850 interface handles MIDI while the other communicates with the keyboard.

Technické údaje / Specifications

Výrobce / Manufacturer: Atari Corporation, USA / Atari Corporation, USA

Model: 520ST

Rok / Year: 1985

Země / Country: USA / United States

Typ / Type: 16/32 bit personal / home computer

CPU: Motorola 68000 / Motorola 68000

Takt CPU / CPU clock: 8 MHz / 8 MHz

RAM: 512 KB / 512 KB

ROM: Nejstarší kusy zavádějí TOS z diskety, pozdější výroba má 192 KB ROM / Earliest units load TOS from disk, later production uses 192 KB ROM

Operační systém / Operating system: Atari TOS s prostředím GEM, u prvních kusů zaváděný z diskety, později z ROM / Atari TOS with GEM desktop, early units boot from disk, later from ROM

Video / Graphics: Atari Shifter, 320 × 200 v 16 barvách, 640 × 200 ve 4 barvách, 640 × 400 monochromaticky, paleta 512 barev / Atari Shifter, 320 × 200 in 16 colours, 640 × 200 in 4 colours, 640 × 400 monochrome, 512-colour palette

Zvuk / Sound: Yamaha YM2149, tři programovatelné zvukové kanály a šum / Yamaha YM2149, 3 programmable sound channels plus noise

Média / Storage: Externí 3.5" disketová mechanika SF354 přibližně 360 KB nebo SF314 přibližně 720 KB, externí pevné disky přes ACSI / External 3.5" floppy drive, SF354 about 360 KB or SF314 about 720 KB, external ACSI hard disks

Rozhraní / Interfaces: MIDI IN/OUT, RS-232, paralelní Centronics, pevný disk ACSI DMA, externí disketa, monitor, cartridge, myš a joystick / MIDI IN/OUT, RS-232, Centronics parallel, ACSI DMA hard disk, external floppy, monitor, cartridge, mouse and joystick

Napájení / Power: Externí napájecí zdroj s větvemi +5 V, +12 V a −12 V DC / External power supply providing +5 V, +12 V and -12 V DC rails

Rozměry / Dimensions: Přibližně 476 × 241 × 70 mm / Approximately 476 × 241 × 70 mm

Původní cena / Original price: V roce 1985 kompletní sestava s monochromatickým monitorem, externí disketou a myší za 799 USD, s barevným monitorem za 999 USD / US$799 complete with monochrome monitor, external floppy drive and mouse, US$999 with colour monitor in 1985

Náš exemplář / Our machine

Česky / Czech:

Atari 520ST jsem do sbírky pořídil v roce 2019 jako sestavu s externí disketovou mechanikou Atari SF354 a monochromatickým monitorem Atari SM124. Součástí koupě byl také manuál. Získal jsem tak počítač spolu s příslušenstvím, které dobře ukazuje podobu raných sestav Atari ST. Ve fotodokumentaci jsou navíc zachyceny dva vzhledově odlišné počítače této řady a dobové příručky.

English / Anglicky:

I acquired the Atari 520ST for my collection in 2019 as a set with an external Atari SF354 floppy disk drive and an Atari SM124 monochrome monitor. The purchase also included a manual. This brought the computer into the collection together with accessories that show how early Atari ST systems were assembled and used. The photo documentation also includes two ST family computers with different case designs and period manuals.

Zdroje / Sources

https://www.atarimania.com/documents/atari_520st_service_manual.pdf

https://www.atarimagazines.com/compute/issue65/520st.php

https://www.atarimagazines.com/v4n8/ShoppersGuide.php

https://americanhistory.si.edu/collections/object/nmah_1330999

https://wiki.retrotechcollection.com/Atari_520ST_and_1040ST_Computer_Field_Service_Manual

https://www.atari-computermuseum.de/520st.htm

https://www.computinghistory.org.uk/det/2578/Atari-520-STFM/

https://www.atari-computermuseum.de/st_peri.htm

https://www.atarimania.com/mags/pdf/st-log-magazine-issue-09.pdf

Fotodokumentace / Photo documentation

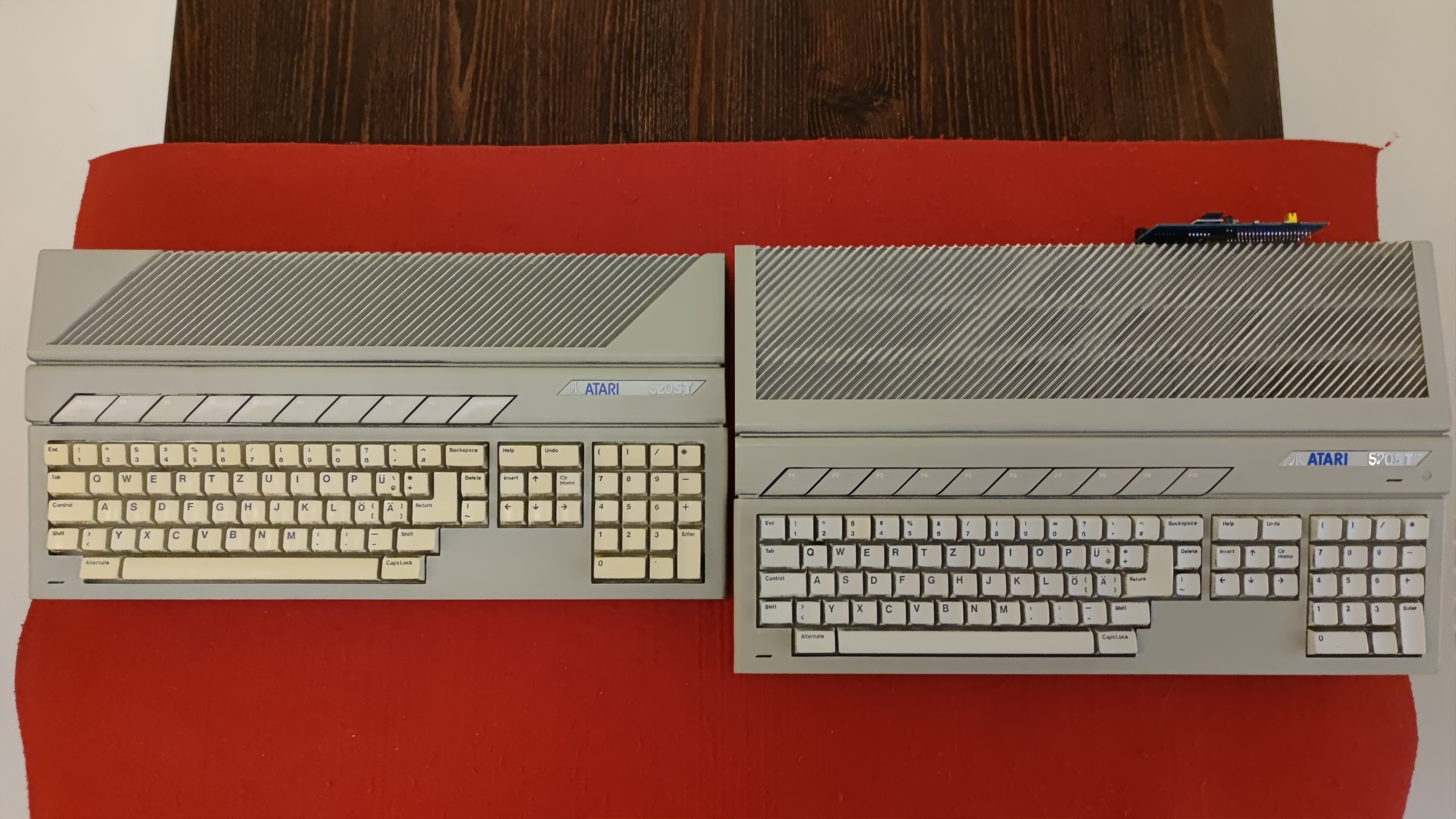

Atari 520ST, srovnání dvou designových provedení Atari ST s rozdílnými skříněmi / Atari 520ST, comparison of two Atari ST design variants with different cases
Atari 520ST, detail klávesnice jedné varianty a horního krytu druhé / Atari 520ST, close-up of one keyboard and the other model top case
Atari 520ST, porovnání přední části klávesnic obou Atari ST / Atari 520ST, comparison of the front keyboards of both Atari ST systems
Atari 520ST, zadní panely dvou verzí Atari ST s odlišným rozmístěním konektorů / Atari 520ST, rear panels of two Atari ST variants with different socket layouts
Atari 520ST, šedé původní deskové desky a obal dokumentace Atari / Atari 520ST, original grey documentation folder for Atari computer
Atari 520ST, otevřené kroužkové desky s technickou dokumentací Atari ST / Atari 520ST, open ring binder with Atari ST technical documentation
Atari 520ST, strana původní tištěné dokumentace s technickým popisem / Atari 520ST, page from original printed technical documentation
Atari 520ST, dva počítače Atari ST položené vedle sebe pro srovnání / Atari 520ST, two Atari ST computers positioned side by side for comparison
Atari 520ST, šikmý pohled na boční profily dvou skříní Atari ST / Atari 520ST, angled view of side profiles of two Atari ST cases
Atari 520ST, detail loga Atari ST na původní skříni / Atari 520ST, close-up of Atari ST logo on the original enclosure
Atari 520ST, boční pohled na šedé skříně a klávesnice počítačů / Atari 520ST, side view of grey cases and keyboards
Atari 520ST, složka Atari ST a původní tištěný návod k počítači / Atari 520ST, Atari ST documentation folder and original printed manual
Atari 520ST, originální příručka Atari ST otevřená na vysvětlujících stránkách / Atari 520ST, original Atari ST manual opened to explanatory pages
Atari 520ST, originální příručka Atari ST v kroužkových deskách / Atari 520ST, original Atari ST manual in a ring binder
