Atari 520STFM

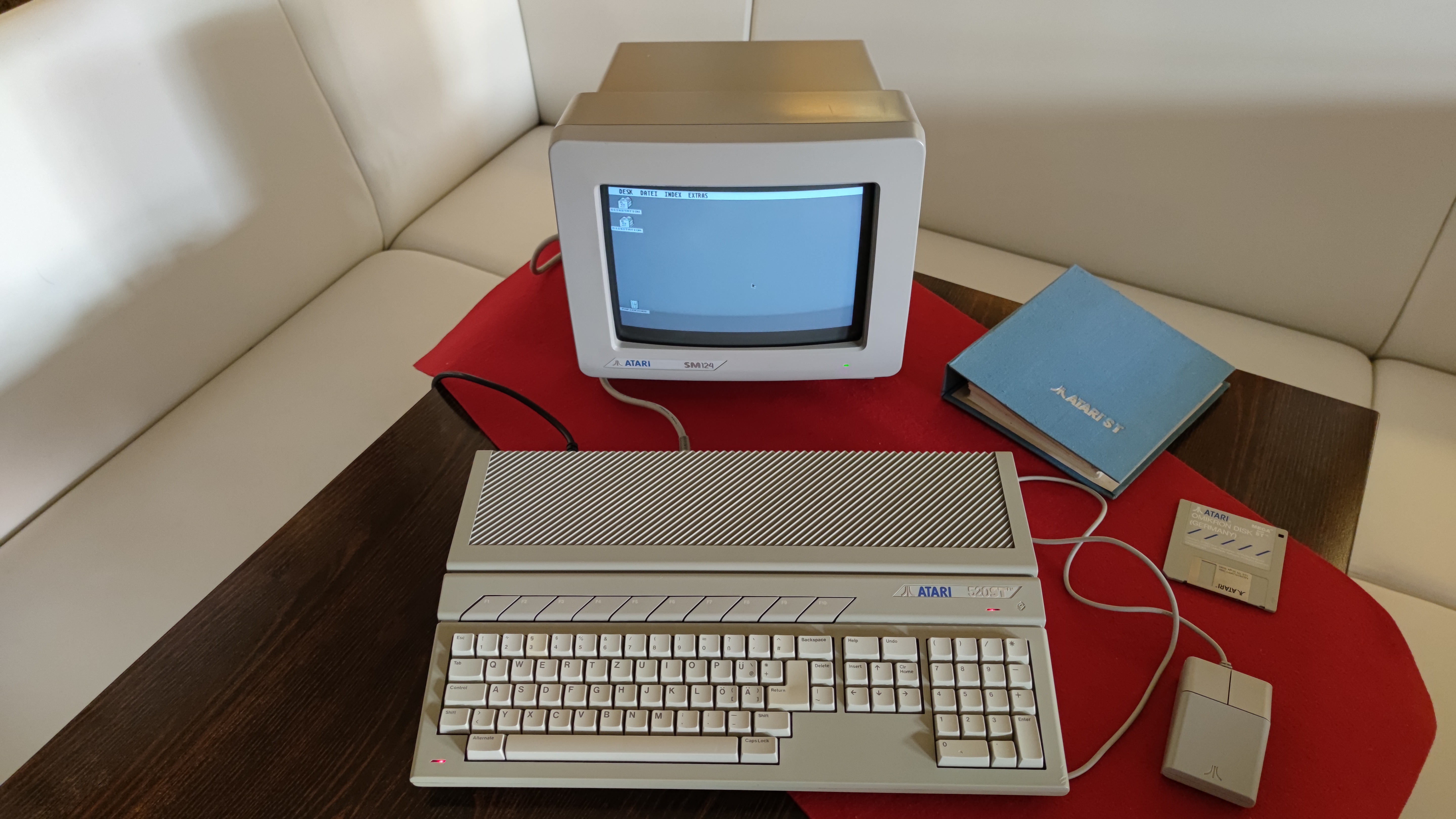

Atari 520STFM z roku 1986 s monitorem Atari SM124, myší a disketou, historická počítačová sestava / Atari 520STFM from 1986 with Atari SM124 monitor, mouse and floppy disk, a historic computer setup
←
→
Youtube video →

Země / Country:

USA / United States

Rok / Year:

1986

Česky / Czech:

Atari 520STFM, USA, 1986. Tento model představuje praktičtější pokračování původního Atari 520ST z roku 1985. Zatímco u prvního ST ležely disketová mechanika i napájecí zdroj mimo počítač, verze STFM je ukrývá přímo ve větší skříni. Označení F odkazuje na vestavěnou disketovou mechaniku a M na televizní RF modulátor. Atari tak nabídlo ucelenější sestavu s menším množstvím kabelů, kterou bylo možné připojit nejen k počítačovému monitoru, ale v barevných režimech také k běžnému televizoru.

Pod klávesnicí pracuje Motorola 68000 na 8 MHz s 512 KB RAM. Systém TOS je uložen v ROM a jeho grafické prostředí GEM se ovládá myší, ikonami a okny. Obrazový čip Shifter umožňuje rozlišení 320 × 200 v 16 barvách, 640 × 200 ve čtyřech barvách a 640 × 400 monochromaticky. Barevné režimy využívají paletu 512 barev, pro nejvyšší rozlišení je potřeba monochromatický monitor. O zvuk se stará tříkanálový Yamaha YM2149 nebo kompatibilní čip. Nechybějí konektory MIDI IN a OUT, které pomohly Atari ST získat mimořádnou oblibu mezi hudebníky, ani rozhraní ACSI pro externí pevný disk, sériový a paralelní port.

Model 520STFM se na britském trhu objevil v prosinci 1986. První sériové kusy měly jednostrannou 3.5" mechaniku s kapacitou zhruba 360 KB, zatímco od roku 1988 se dodávaly také s oboustrannou mechanikou pro přibližně 720 KB. Během výroby se měnily rovněž verze systému TOS. Od příbuzného Atari 1040STFM se 520STFM liší především standardní kapacitou operační paměti, 1040STFM měl již z výroby 1 MB. Samotná fotografie skříně však nestačí ke spolehlivému určení revize základní desky, typu mechaniky nebo konkrétní verze TOS.

English / Anglicky:

Atari 520STFM, USA, 1986. This model was a more convenient successor to the original 1985 Atari 520ST. Whereas the first ST relied on an external floppy drive and power supply, the STFM accommodated both inside its larger case. The F stands for an integrated floppy drive and the M for an RF television modulator. The result was a tidier system with fewer cables, suitable for a dedicated monitor or a regular television in its colour display modes.

Inside is an 8 MHz Motorola 68000 with 512 KB RAM. The TOS operating system is stored in ROM, with the GEM graphical desktop controlled using a mouse, icons and windows. The Atari Shifter provides 320 × 200 pixels in 16 colours, 640 × 200 in four colours and 640 × 400 monochrome. Colour output draws on a palette of 512 colours, while the highest resolution requires a monochrome monitor. Sound comes from a three channel Yamaha YM2149 or compatible chip. MIDI IN and OUT helped establish the ST as a favourite among musicians, while ACSI provides an interface for external hard disks alongside serial and parallel ports.

The 520STFM reached the British market in December 1986. Early production units used a single sided 3.5" floppy drive holding approximately 360 KB, while double sided drives holding about 720 KB were supplied from 1988. Several versions of TOS appeared during the production run. Compared with the related Atari 1040STFM, the main standard specification difference is memory capacity, as the 1040STFM shipped with 1 MB. Case appearance alone cannot establish the exact motherboard revision, floppy mechanism or installed TOS version of an individual machine.

Technické údaje / Specifications

Výrobce / Manufacturer: Atari Corporation, USA / Atari Corporation, USA

Model: 520STFM

Rok / Year: 1986

Země / Country: USA / United States

Typ / Type: 16/32 bit personal / home computer

CPU: Motorola 68000 / Motorola 68000

Takt CPU / CPU clock: 8 MHz / 8 MHz

RAM: 512 KB ve standardní konfiguraci / 512 KB standard configuration

ROM: 192 KB ROM s Atari TOS, revize systému závisí na období výroby / 192 KB ROM containing Atari TOS, system revision varies with production date

Operační systém / Operating system: Atari TOS v ROM, grafické prostředí GEM, dle období výroby TOS 1.00, 1.02 nebo 1.04 / Atari TOS in ROM with GEM graphical interface, TOS 1.00, 1.02 or 1.04 depending on production date

Video / Graphics: Atari Shifter, 320 × 200 v 16 barvách, 640 × 200 ve 4 barvách, 640 × 400 monochromaticky, paleta 512 barev, televizní RF výstup / Atari Shifter, 320 × 200 in 16 colours, 640 × 200 in 4 colours, 640 × 400 monochrome, 512-colour palette, RF television output

Zvuk / Sound: Yamaha YM2149F, tři programovatelné zvukové kanály a šum / Yamaha YM2149F, 3 programmable sound channels plus noise

Média / Storage: Vestavěná 3.5" DD mechanika, zprvu jednostranná 360 KB, od roku 1988 i oboustranná 720 KB, externí pevné disky přes ACSI / Built-in 3.5" DD floppy drive, initially single sided 360 KB, from 1988 also double sided 720 KB, external hard disks via ACSI

Rozhraní / Interfaces: MIDI IN/OUT, RS-232, paralelní Centronics, pevný disk ACSI DMA, externí disketa, monitor, televizní RF, cartridge, myš a joystick / MIDI IN/OUT, RS-232, Centronics parallel, ACSI DMA hard disk, external floppy, monitor, RF television, cartridge, mouse and joystick

Napájení / Power: Vestavěný síťový zdroj s větvemi +5 V a +12 V / Internal mains power supply, +5 V and +12 V system rails

Rozměry / Dimensions: Přibližně 470 × 330 × 78 mm / Approximately 470 × 330 × 78 mm

Původní cena / Original price: Velká Británie: £459 v prosinci 1986, £299 v září 1987 / United Kingdom: £459 in December 1986, £299 in September 1987

Náš exemplář / Our machine

Česky / Czech:

Tento Atari 520STFM jsem získal darem pro expozici RetroComputer.cz v Žatci. Počítač je plně funkční a společně s ním jsem dostal také myš. Do sbírky tak přibyl další zástupce rodiny Atari ST, tentokrát s disketovou mechanikou a napájecím zdrojem zabudovanými přímo do skříně. Je pěkné, když se takový počítač místo zapomnění dostane mezi návštěvníky expozice a může dál ukazovat, jak se s ním kdysi pracovalo.

English / Anglicky:

I received this Atari 520STFM as a donation for the RetroComputer.cz exhibition in Žatec. The computer is fully operational and came with a mouse. It is another member of the Atari ST family in the collection, this time with the floppy drive and power supply built into the case. Thanks to the donation, the machine can be displayed and continue to show visitors how these computers were used.

Zdroje / Sources

https://wiki.retrotechcollection.com/Atari_520ST_and_1040ST_Computer_Field_Service_Manual

https://www.atari-computermuseum.de/1040st.htm

https://wiki.retrotechcollection.com/Atari_520STFM

https://wiki.icomp.de/wiki/Powersupply_FAQ

https://www.classic-computing.de/atari-st-geschichte-und-modelle/

Fotodokumentace / Photo documentation



Atari 520STFM, funkční počítač s CRT monitorem a původní klávesnicí / Atari 520STFM, working computer with CRT monitor and original keyboard
Atari 520STFM, pohled shora na klávesnici a šedou skříň Atari 520STFM / Atari 520STFM, overhead view of keyboard and grey Atari 520STFM case
Atari 520STFM, detail loga Atari 520STFM nad klávesnicí / Atari 520STFM, close-up of Atari 520STFM logo above keyboard
Atari 520STFM, spodní strana skříně Atari 520STFM s výrobním štítkem / Atari 520STFM, underside of Atari 520STFM enclosure with product label
Atari 520STFM, dva počítače Atari ST fotografované z předního rohu / Atari 520STFM, two Atari ST computers photographed from the front corner
Atari 520STFM, šikmý pohled na Atari 520STFM s monitorem a příslušenstvím / Atari 520STFM, angled view of Atari 520STFM with monitor and accessories
Atari 520STFM, porovnání dvou provedení počítačů Atari ST vedle sebe / Atari 520STFM, comparison of two Atari ST hardware variants side by side
Atari 520STFM, zadní panely dvou Atari ST s konektory pro periferie / Atari 520STFM, rear panels of two Atari ST computers with peripheral ports
Atari 520STFM, boční pohled na dvě skříně a klávesnice Atari ST / Atari 520STFM, side view of two Atari ST cases and keyboards
