Atari Falcon 030

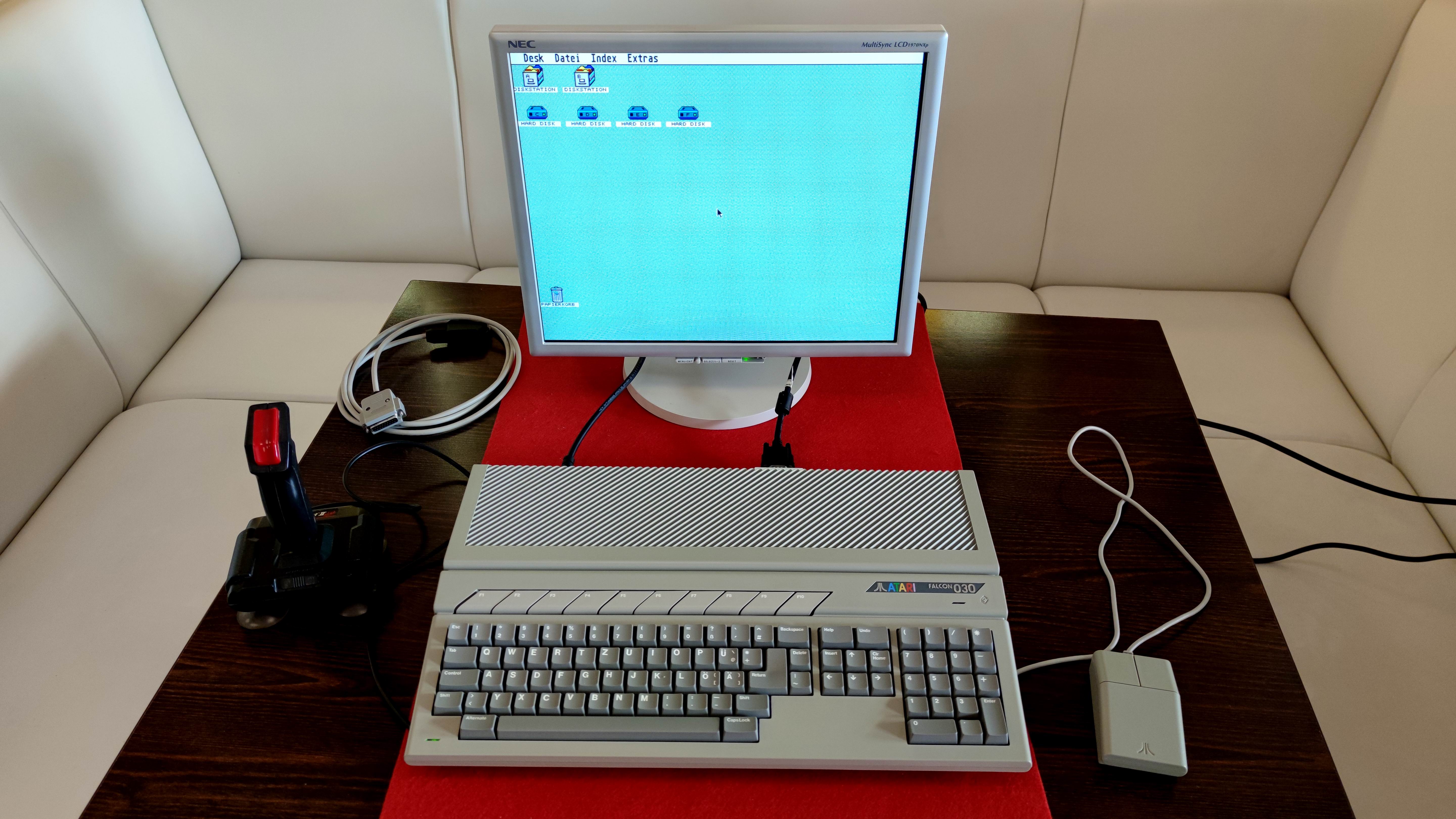

Atari Falcon 030 z roku 1992, plně funkční počítač s monitorem, myší a joystickem, 4 MB RAM a 60GB diskem / Atari Falcon 030 from 1992, fully operational computer with monitor, mouse, joystick, 4 MB RAM and 60 GB hard drive
←
→
Youtube video →

Země / Country:

USA / United States

Rok / Year:

1992

Česky / Czech:

Atari Falcon 030 představovalo vrchol a současně závěr vývoje osobních počítačů Atari Corporation. Veřejnosti bylo představeno v srpnu 1992 jako výkonnější nástupce rodiny ST a STe. Na první pohled si zachovalo známou šedou skříň s vestavěnou klávesnicí a disketovou mechanikou, uvnitř však přineslo podstatně modernější architekturu. Vedle počítačů určených převážně pro domácí použití chtělo Atari oslovit také hudebníky, grafiky a uživatele multimediálních programů. Falcon se tak stal posledním osobním počítačem, který Atari uvedlo na trh pod vlastní značkou.

Základem stroje je Motorola 68030 taktovaná na 16 MHz. Vedle hlavního procesoru pracuje samostatný digitální signálový procesor Motorola DSP56001 na 32 MHz, který dokáže účinně zpracovávat zvuková a další numericky náročná data. Falcon se prodával s 1, 4 nebo 14 MB paměti ST-RAM, má 512 KB ROM s operačním systémem TOS 4 a patici pro volitelný matematický koprocesor 68881 nebo 68882. Pro Falcon bylo připraveno také víceúlohové prostředí MultiTOS založené na MiNTu. Není však správné předpokládat, že každý zachovaný kus má automaticky tutéž verzi TOS nebo instalaci MultiTOS.

O obraz se stará programovatelný grafický systém VIDEL s řadou režimů pro RGB a VGA monitory. Vedle kompatibilních režimů Atari ST zvládá například 640 × 480 bodů v 256 barvách a 16bitové režimy True Color s až 65 536 současně zobrazovanými barvami. K dispozici je paleta 262 144 odstínů. Nechybí Blitter, jemné posouvání grafiky ani možnosti synchronizace s externím videem. Zvuková výbava zahrnuje 16bitový stereofonní záznam a přehrávání digitálních samplů, osm DMA zvukových kanálů a známý zvukový obvod kompatibilní s řadou ST. Právě souhra DSP a kvalitního zvuku učinila z Falconu zajímavý nástroj pro hudební studia a experimentální multimediální software.

Počítač má vestavěnou 3.5" disketovou mechaniku s kapacitou 1,44 MB, interní rozhraní IDE pro pevný disk a externí SCSI II. Dále nabízí MIDI IN a OUT, sériový a paralelní port, připojení monitoru, zvukové konektory i další rozšiřující rozhraní. Pro obraz lze použít vhodnou VGA redukci nebo RGB kabel do televizoru se vstupem SCART, ovšem dostupnost konkrétních rozlišení závisí na použitém monitoru či televizoru. Velké moderní disky Falcon umí využívat s vhodnými ovladači, původní TOS však omezuje velikost jednotlivých oddílů. Falcon zůstává pozoruhodným připomenutím toho, jak ambiciózní techniku dokázalo Atari nabídnout na samém konci své počítačové éry.

English / Anglicky:

The Atari Falcon 030 represented both the high point and the end of Atari Corporation's personal computer development. Publicly introduced in August 1992 as a more powerful successor to the ST and STe family, it kept the familiar grey all-in-one case with an integrated keyboard and floppy drive while introducing a substantially more advanced architecture. Atari aimed to reach not only home users but also musicians, graphic artists and people working with multimedia. The Falcon became the last personal computer Atari brought to market under its own brand.

At its heart is a 16 MHz Motorola 68030. Working alongside the main CPU is a separate 32 MHz Motorola DSP56001 digital signal processor designed to handle audio and other demanding numerical processing tasks. The Falcon was offered with 1, 4 or 14 MB ST-RAM, 512 KB ROM containing Atari TOS 4 and a socket for an optional 68881 or 68882 floating point coprocessor. The MiNT based MultiTOS multitasking environment was also developed for the machine. The exact TOS version and whether MultiTOS is installed on an individual surviving computer must be checked rather than assumed.

Graphics are controlled by the programmable VIDEL system, which supports a variety of RGB and VGA display modes. In addition to compatible Atari ST modes, examples include 640 × 480 pixels in 256 colours and 16-bit True Color modes showing up to 65,536 colours simultaneously. Its colour selection extends to a palette of 262,144 shades. The Falcon also features a Blitter, hardware assisted scrolling and facilities for synchronising graphics with external video. The sound system provides 16-bit stereo digital recording and playback, eight DMA audio channels and compatibility with established Atari ST sound. Combined with the DSP, these capabilities made the Falcon particularly interesting for music production and multimedia experiments.

Storage includes an internal 1.44 MB 3.5" floppy drive, an internal IDE hard disk interface and external SCSI II connectivity. Other ports include MIDI IN and OUT, serial and parallel interfaces, monitor output, stereo audio connections and additional expansion ports. With a suitable adapter the Falcon can be connected to a VGA monitor or, through an RGB SCART cable, a compatible television, although the available screen modes depend on the display used. Large modern hard disks can be used with appropriate drivers, but the original TOS imposes limits on individual partition sizes. The Falcon remains a fascinating example of the ambitious technology Atari developed at the very end of its computer era.

Technické údaje / Specifications

Výrobce / Manufacturer: Atari Corporation, USA, výroba subdodavateli na Tchaj-wanu / Atari Corporation, USA, manufactured by subcontractors in Taiwan

Model: Falcon 030

Rok / Year: 1992

Země / Country: USA / United States

Typ / Type: 32bitový multimediální osobní počítač / 32 bit multimedia personal computer

CPU: Motorola 68030, volitelný FPU 68881/68882, DSP Motorola 56001 / Motorola 68030, optional 68881/68882 FPU, Motorola 56001 DSP

Takt CPU / CPU clock: 68030: 16 MHz, DSP56001: 32 MHz / 68030: 16 MHz, DSP56001: 32 MHz

RAM: Modelové konfigurace 1, 4 nebo 14 MB ST-RAM, tento exemplář 4 MB / Model configurations with 1, 4 or 14 MB of ST-RAM, my specimen has 4 MB

ROM: 512 KB interní ROM s TOS 4 / 512 KB internal ROM with TOS 4

Operační systém / Operating system: Atari TOS 4 v ROM s prostředím GEM, MultiTOS byl dostupný, konkrétní verze a instalace u tohoto kusu neověřeny / Atari TOS 4 in ROM with GEM interface, MultiTOS was also available, exact version and installation on my machine not verified

Video / Graphics: Programovatelný Atari VIDEL, VGA/RGB režimy včetně 640 × 480 / 256 barev, 16bitový True Color až 65 536 barev současně, paleta 262 144 odstínů

Zvuk / Sound: Motorola DSP56001 32 MHz, 16bitový stereofonní DMA záznam a přehrávání, 8 digitálních zvukových kanálů, kompatibilní zvuk Atari ST / Motorola DSP56001 at 32 MHz, 16-bit stereo DMA recording and playback, eight digital sound channels, Atari ST compatible audio

Média / Storage: Vestavěná 3.5" mechanika 1,44 MB, interní IDE a externí SCSI II. Tento exemplář s pevným diskem 60 GB, využitelnost závisí na ovladači a oddílech. / Built-in 3.5" 1.44 MB floppy drive, internal IDE and external SCSI II. My specimen has a 60 GB hard disk, usable capacity depends on the driver and partitions.

Rozhraní / Interfaces: SCSI II, interní IDE, MIDI IN/OUT, RS-232, paralelní port, LAN kompatibilní s LocalTalk, DSP port, cartridge, stereo mikrofonní vstup, stereo audio výstup, monitor, dva standardní a dva rozšířené porty ovladačů / SCSI II, IDE internal, MIDI IN/OUT, RS-232, parallel, LocalTalk compatible LAN, DSP port, cartridge, stereo microphone input, stereo audio output, monitor, 2 standard and 2 enhanced controller ports

Napájení / Power: Vestavěný síťový zdroj / Internal mains power supply

Původní cena / Original price: Plánovaná prodejní cena 799 USD za 1 MB bez pevného disku, 1 399 USD za 4 MB s diskem přibližně 65 MB / US$799 planned retail for 1 MB without hard disk, US$1,399 for 4 MB with about 65 MB hard disk

Náš exemplář / Our machine

Česky / Czech:

Atari Falcon 030 jsem před lety koupil od prodejce v Německu prostřednictvím tehdejšího eBay Kleinanzeigen. Počítač je v pěkném stavu, plně funkční a můj exemplář má 4 MB RAM a pevný disk o kapacitě 60 GB. Dochovaly se mi k němu také originální diskety dodávané s počítačem. Pro pohodlnější používání jsem dokoupil redukci pro připojení VGA monitoru a na maďarském inzertním portálu Vatera se mi podařilo sehnat ještě kabel SCART, abych Falcon mohl propojit také s televizorem. Díky původním disketám a oběma video adaptérům mohu Falcon pohodlně používat i předvádět návštěvníkům expozice. Kapacita disku je 60 GB, využitelný prostor však závisí na použitém systému, ovladači a rozdělení disku.

English / Anglicky:

I bought this Atari Falcon 030 some years ago from a seller in Germany through what was then eBay Kleinanzeigen. The computer is in very good condition and fully operational. My machine has 4 MB RAM and a 60 GB hard disk, and I also have the original floppy disks that were supplied with it. For easier use, I purchased an adapter for a VGA monitor and later found a SCART cable on the Hungarian classifieds marketplace Vatera, allowing me to connect the Falcon to a compatible television as well. The original disks and both video adapters make it easier to use the Falcon and demonstrate it to visitors. The installed disk is rated at 60 GB, although the capacity accessible to the computer depends on its operating system, disk driver and partitioning.

Zdroje / Sources

https://www.atariworld.org/files/docs/Atari_Falcon030_Manual_en.pdf

https://www.atarimania.com/documents/Atari-Falcon030-Developer-Support-Package.pdf

https://downloads.atari-home.de/Scene_Demos/%21MAGS/%21BONUS/DOCS/Falcon030%20Pressbook.pdf

https://www.atarimuseum.de/falcon030.htm

https://www.atari-wiki.com/index.php?title=ACSI%2C_SCSI_and_IDE

https://www.atari-wiki.com/index.php?title=AHDI

Fotodokumentace / Photo documentation



Atari Falcon 030, funkční počítač s monitorem zobrazujícím prostředí Atari TOS / Atari Falcon 030, working computer with monitor displaying Atari TOS desktop
Atari Falcon 030, přední pohled na Falcon 030 s původní klávesnicí a obrazovkou / Atari Falcon 030, front view of Falcon 030 with original keyboard and screen
Atari Falcon 030, detail nápisu Falcon 030 a logo Atari na skříni / Atari Falcon 030, close-up of Falcon 030 marking and Atari logo on case
Atari Falcon 030, zadní a boční část původní skříně počítače / Atari Falcon 030, rear and side of original computer enclosure
Atari Falcon 030, spodní kryt počítače se štítky a upevňovacími body / Atari Falcon 030, underside of computer with labels and mounting points
Atari Falcon 030, samostatný portrétní snímek ženy ve světlém pruhovaném plavkovém oděvu, bez počítače / Atari Falcon 030, standalone portrait photo of a woman in a light striped swimsuit, no computer pictured
Atari Falcon 030, sestava Atari Falcon s monitorem a myší na stole / Atari Falcon 030, Atari Falcon setup with monitor and mouse
Atari Falcon 030, pohled shora na Atari Falcon s monitorem a připojenou myší / Atari Falcon 030, overhead view of Atari Falcon with monitor and connected mouse
Atari Falcon 030, boční pohled na vestavěnou disketovou mechaniku Atari Falcon / Atari Falcon 030, side view of built-in Atari Falcon floppy drive
Atari Falcon 030, zadní konektorový panel s větracími otvory / Atari Falcon 030, rear connector panel with ventilation slots
Atari Falcon 030, srovnání tří počítačů řady Atari ST a Falcon položených za sebou / Atari Falcon 030, comparison of three Atari ST and Falcon computers arranged in a row
Atari Falcon 030, druhý portrétní snímek ženy v pruhovaných plavkách bez počítačového hardwaru / Atari Falcon 030, second portrait photograph of a woman in a striped swimsuit, without computer hardware
