Atari Mega ST 1

Země / Country:
USA / United States
Rok / Year:
1989
Česky / Czech:
Atari Mega 1, známý také jako Mega ST 1, se dostal na evropský trh na jaře 1989. Jeho příběh ale začal o dva roky dříve. Atari představilo profesionálněji zaměřenou řadu Mega ST v lednu 1987 na veletrhu CES a oznámilo počítače s 1, 2 a 4 MB operační paměti. Do obchodů tehdy dorazily nejprve modely Mega ST2 a ST4, zatímco plánovaný model s 1 MB RAM byl odložen. V prodeji se nakonec objevil až v roce 1989 pod označením Mega 1. Právě proto je potřeba odlišovat rok představení řady Mega ST od roku zahájení prodeje tohoto konkrétního modelu.
Nejnápadnější změnou proti běžným Atari ST byla samostatná klávesnice. Počítač má vlastní nízkou systémovou skříň s vestavěnou 3.5" oboustrannou disketovou mechanikou a napájecím zdrojem. Konstrukce se lépe hodila do kanceláří, pro grafiku a tehdy se rozvíjející desktop publishing. Součástí výbavy jsou baterií zálohované hodiny reálného času a interní 64pinová rozšiřující sběrnice MEGA-Bus. Atari ponechalo také MIDI IN a OUT, sériový i paralelní port, výstup pro monitor a rozhraní ACSI, označované také jako DMA, pro připojení externích pevných disků. Jedním z nich byl Atari Megafile 60 s kapacitou 60 MB, uvedený v roce 1989.
Základem Mega 1 je Motorola 68000 na 8 MHz, 1 MB RAM a 192 KB ROM s operačním systémem TOS a grafickým prostředím GEM. Sériová verze Mega 1 používá osm paměťových čipů s kapacitou 1 Mbit, zatímco původní projekt počítal se 32 čipy o kapacitě 256 kbit. Počítač nabízí rozlišení 320 × 200 bodů v 16 barvách, 640 × 200 ve čtyřech barvách a 640 × 400 monochromaticky z palety 512 barev. Zvuk zajišťuje tříkanálový Yamaha YM2149 nebo kompatibilní obvod. Vestavěná disketová mechanika pracuje s přibližně 720 KB na disketu.
Řada Mega ST přinesla také grafický koprocesor Blitter, který urychluje přesuny dat v obrazové paměti. U prvních dodávek této řady ale nebyl vždy osazen a mohl být doplněn později. Bez kontroly desky proto nelze jeho přítomnost v konkrétním stroji automaticky předpokládat. Stejně tak přesnou verzi TOS určuje až skutečné osazení ROM. Pro Mega 1 byla v dubnu 1989 v západním Německu uváděna plánovaná cena 2 498 DM. Tento počítač připomíná dobu, kdy se Atari snažilo z cenově dostupného ST vybudovat také seriózní pracovní platformu.
English / Anglicky:
The Atari Mega 1, also known as the Mega ST 1, reached the European market in spring 1989. Its story began two years earlier. Atari introduced the professionally oriented Mega ST range at the January 1987 Consumer Electronics Show, announcing computers with 1, 2 and 4 MB RAM. The Mega ST2 and ST4 reached shops first, while the planned 1 MB machine was postponed. It finally appeared in 1989 under the name Mega 1. It is therefore important to distinguish the announcement of the Mega ST family from the launch date of this particular model.

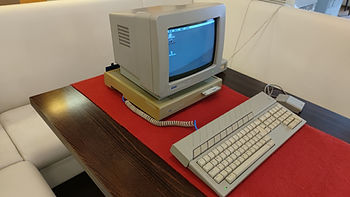

The most obvious difference from the standard Atari ST was its separate keyboard. A low profile system unit contains a built-in double sided 3.5" floppy drive and an internal power supply. This layout suited offices, graphics work and the growing desktop publishing market. The computer also has a battery backed real time clock and an internal 64-pin MEGA-Bus expansion connector. MIDI IN and OUT, serial and parallel ports, a monitor output and the ACSI interface, also referred to as DMA, for external hard disks were retained. One suitable drive was the 60 MB Atari Megafile 60, introduced in 1989.
The Mega 1 uses an 8 MHz Motorola 68000, 1 MB RAM and 192 KB ROM holding the TOS operating system and GEM desktop. The production Mega 1 uses eight 1 Mbit memory chips instead of the 32 256 kbit chips planned for the original design. Display modes provide 320 × 200 pixels in 16 colours, 640 × 200 in four colours and 640 × 400 monochrome from a palette of 512 colours. Sound comes from a three channel Yamaha YM2149 or compatible chip. The built-in floppy drive holds approximately 720 KB per disk.
The Mega ST range also introduced the Blitter graphics coprocessor for accelerating block transfers of display data. Not every early Mega ST shipped with the chip, which could be added later. Its presence in an individual computer therefore needs to be checked rather than assumed, and the precise TOS version likewise depends on the installed ROMs. A proposed West German price of 2,498 Deutsche Mark was listed for the Mega 1 in April 1989. The model reflects Atari's attempt to turn the affordable ST platform into a serious professional workstation.
Technické údaje / Specifications
Výrobce / Manufacturer: Atari Corporation, USA, vyrobeno na Tchaj-wanu / Atari Corporation, USA, manufactured in Taiwan
Model: Mega ST 1
Rok / Year: 1989
Země / Country: USA / United States
Typ / Type: Stolní 16/32bitový osobní počítač / 16/32 bit desktop personal computer
CPU: Motorola 68000 / Motorola 68000
Takt CPU / CPU clock: 8 MHz / 8 MHz
RAM: 1 MB / 1 MB
ROM: 192 KB ROM s Atari TOS, u řady Mega ST verze 1.02 a 1.04 / 192 KB ROM with Atari TOS, versions 1.02 and 1.04 in the Mega ST family
Operační systém / Operating system: Atari TOS s grafickým prostředím GEM, verze konkrétního exempláře neověřena / Atari TOS with GEM graphical interface, exact version of my specimen not verified
Video / Graphics: Atari Shifter, 320 × 200 v 16 barvách, 640 × 200 ve 4 barvách, 640 × 400 monochromaticky, paleta 512 barev, Blitter podle konkrétního osazení / Atari Shifter, 320 × 200 in 16 colours, 640 × 200 in 4 colours, 640 × 400 monochrome, 512-colour palette, Blitter depending on specific hardware configuration
Zvuk / Sound: Yamaha YM2149 nebo kompatibilní PSG, tři programovatelné kanály a šum / Yamaha YM2149 or compatible PSG, 3 programmable channels plus noise
Média / Storage: Vestavěná 3.5" oboustranná DD mechanika přibližně 720 KB, v této sbírce také externí 60MB pevný disk Atari Megafile 60 přes ACSI/DMA / Built-in double sided 3.5" DD floppy drive, approximately 720 KB, my collection also includes an external Atari Megafile 60 hard disk with 60 MB capacity via ACSI/DMA
Rozhraní / Interfaces: 64pinová sběrnice MEGA-Bus, MIDI IN/OUT, RS-232, paralelní Centronics, ACSI/DMA, externí disketa, monitor, cartridge, klávesnice, myš a joystick / MEGA-Bus 64 pin, MIDI IN/OUT, RS-232, paralelní Centronics, ACSI/DMA, externí floppy, monitor, cartridge, klávesnice, myš a joystick
Napájení / Power: Vestavěný síťový zdroj, maximálně 95 W, větve +5 V, +12 V a −12 V / Internal mains power supply, 95 W maximum, +5 V, +12 V and -12 V rails
Rozměry / Dimensions: Počítač přibližně 340 × 400 × 67 mm, hmotnost kolem 4,3 kg / Approximately 340 × 400 × 67 mm system unit, about 4.3 kg
Původní cena / Original price: Plánovaná cena Mega 1 v západním Německu, duben 1989: 2 498 DM / Planned price of Mega 1 in West Germany, April 1989: 2,498 DM
Náš exemplář / Our machine

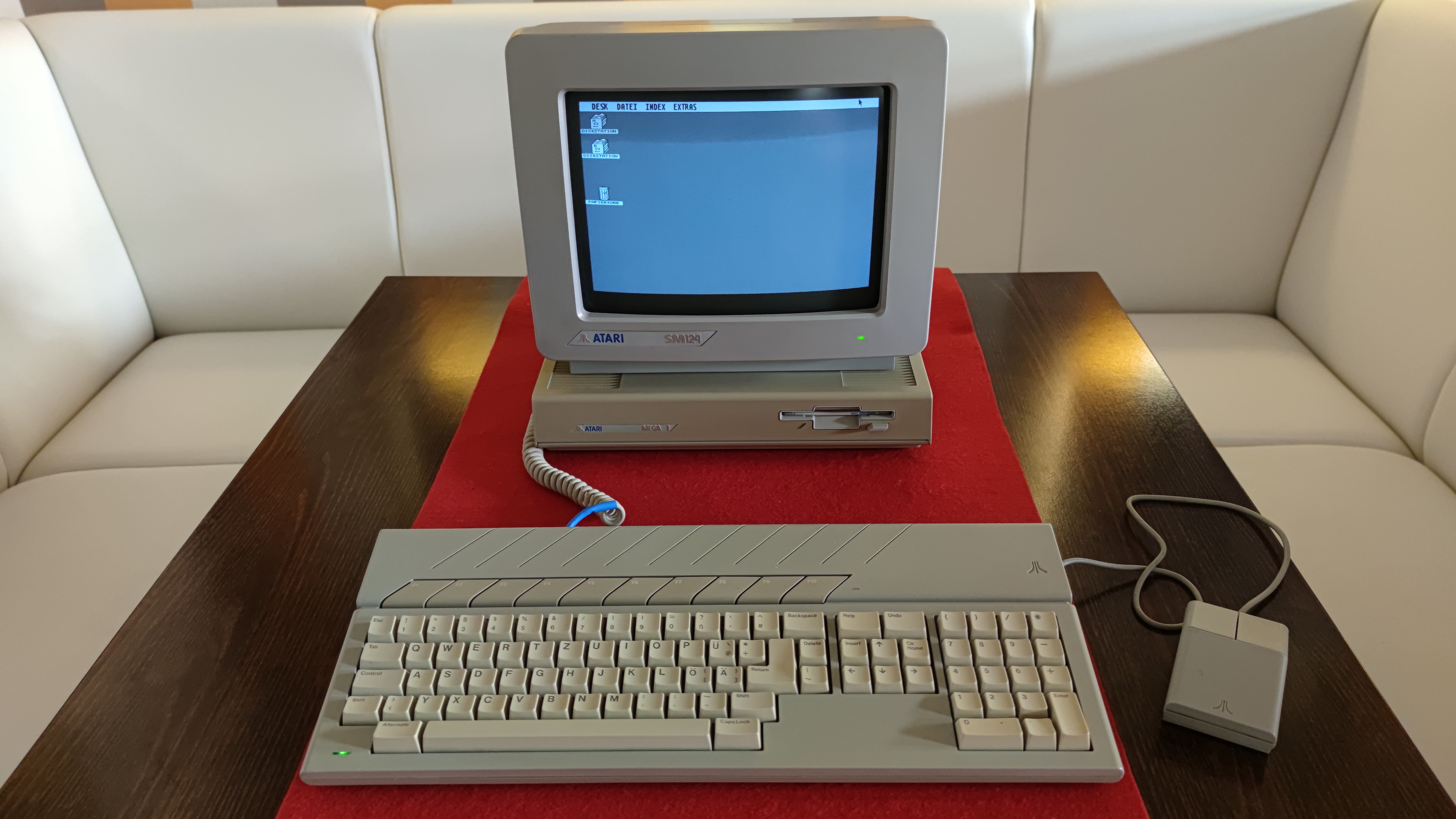

Atari Mega ST 1 jsem do své sbírky zakoupil v roce 2016 spolu s monitorem a myší. Radost z nové akvizice ale trochu kazila nefunkční klávesnice. Závadu se mi podařilo najít a opravit. Na plošném spoji byly přerušené dvě napájecí cesty a po jejich opravě jsem klávesnici znovu zprovoznil. K sestavě jsem následně dokoupil také externí pevný disk Atari Megafile 60 s 5.25" winchesterem značky Seagate a speciálním propojovacím kabelem pro rozhraní ACSI/DMA. Do expozice tak přibyla nejen zajímavá pracovní sestava Atari Mega, ale i jeden z dobových pevných disků, které ukazují, jak se možnosti těchto počítačů rozšiřovaly.
I bought this Atari Mega ST 1 for my collection in 2016, together with a monitor and mouse. Unfortunately, the keyboard did not work when I acquired it. I managed to locate and repair the fault: two power traces on a circuit board were broken. After repairing the traces, I brought the keyboard back to life. I later purchased an external Atari Megafile 60 hard disk unit fitted with a 5.25" Seagate Winchester drive, together with the special ACSI/DMA connection cable. The exhibition now includes not only an interesting Atari Mega workstation but also a period hard disk showing how these computers could be expanded.
