Atari PC3

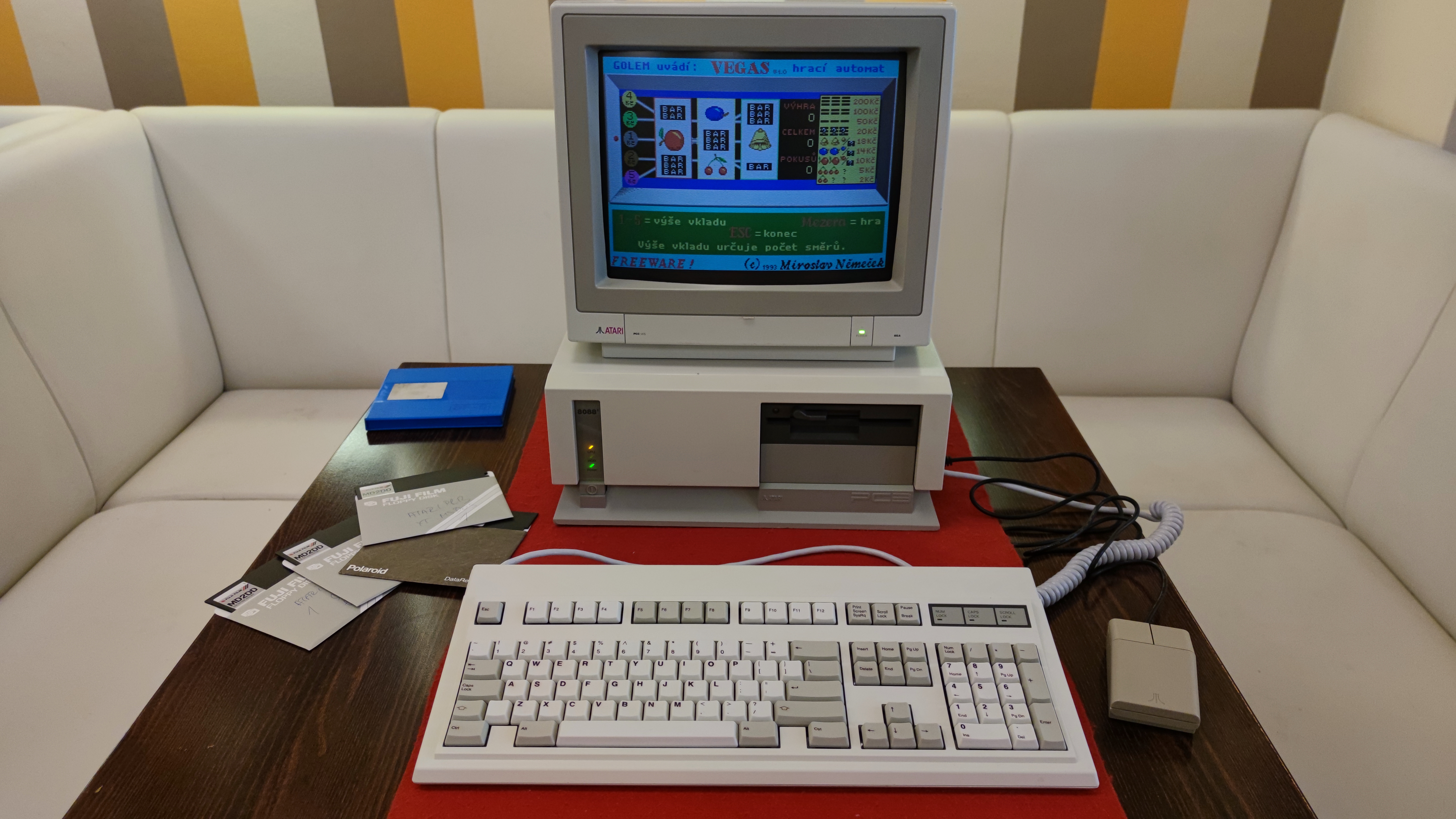

Atari PC3 z roku 1988 s barevným EGA monitorem Atari PCC1415 a spuštěnou hrou, plně funkční sestava RetroComputer.cz / Atari PC3 from 1988 with Atari PCC1415 colour EGA monitor and a running game, fully working RetroComputer.cz setup
←
→
Youtube video →

Země / Country:

USA / United States

Rok / Year:

1988

Česky / Czech:

Atari PC3 představovalo další krok firmy Atari do světa počítačů kompatibilních s IBM PC. Veřejnosti se ukázalo na veletrhu COMDEX v Las Vegas v listopadu 1987, zatímco do západoevropských obchodů se dostalo v létě 1988. Proti předchozímu plochému modelu PC1 dostalo vyšší a prostornější skříň, která umožňovala osadit běžné rozšiřující karty. Atari tak nabídlo sestavu pro zákazníky, kteří potřebovali software pro MS-DOS a současně očekávali možnosti rozšiřování obvyklé u počítačů třídy IBM PC/XT.

Základem je procesor kompatibilní s Intelem 8088-2, který může pracovat na frekvenci 4,77 nebo 8 MHz. Atari dodávalo počítač s 512 KB operační paměti, rozšiřitelné na 640 KB, a řada prodávaných konfigurací již měla plných 640 KB. Integrovaná grafika podporuje EGA, CGA i monochromatické standardy MDA a Hercules a využívá 256 KB obrazové paměti. K dispozici je pět 8bitových rozšiřujících slotů ISA XT, sériový a paralelní port, konektory pro klávesnici, myš, monitor a externí disketovou mechaniku. Právě pět standardních slotů představovalo proti omezeně rozšiřitelnému Atari PC1 výrazný pokrok.

Zákazník si mohl zvolit model PC3-DD s 5.25" disketovou mechanikou o kapacitě 360 KB nebo PC3-HD, který navíc obsahoval pevný disk o jmenovité kapacitě 30 MB využívající záznam RLL. Dobové sestavy používaly například disky Seagate řady ST-238R. Operačním systémem byl MS-DOS 3.21, v softwarové výbavě se objevovaly GW-BASIC a grafické prostředí GEM s programy GEM Write a GEM Paint. Pevný disk tehdy znamenal značné pohodlí, protože uživatel nemusel neustále měnit diskety a mohl mít systém i programy uložené pohromadě.

Pro barevnou grafiku bylo možné sestavu doplnit originálním monitorem Atari PCC1415, který Atari uvedlo v říjnu 1989. Tento 14" CRT monitor podporuje obrazové standardy CGA a EGA, používá digitální signál TTL RGB a 9pinový konektor D-sub. V režimu EGA dokáže zobrazit 640 × 350 bodů. Monitor tedy nevznikl zároveň s uvedením PC3 na trh, ale jde o dobové originální příslušenství Atari. Při pohledu na dochovanou sestavu je dobře patrné, jak se výrobce známý především domácími počítači snažil prosadit i ve světě osobních počítačů kompatibilních s IBM.

English / Anglicky:

The Atari PC3 marked the company's next step into the IBM PC compatible market. It was first shown at the COMDEX exhibition in Las Vegas in November 1987 and reached Western European retailers in summer 1988. Compared with the flat Atari PC1, it had a taller and roomier case designed to accept conventional expansion cards. Atari was targeting buyers who needed MS-DOS software as well as the flexibility normally expected of an IBM PC/XT compatible.

It uses an Intel 8088-2 compatible processor switchable between 4.77 and 8 MHz. Atari specified 512 KB RAM in the base configuration, expandable to 640 KB, and many retail systems were supplied with the full 640 KB. Integrated graphics support EGA, CGA and the monochrome MDA and Hercules standards, with 256 KB video memory. Five 8-bit ISA XT expansion slots are provided alongside serial and parallel connections, keyboard and mouse ports, and connectors for a monitor and an external floppy disk drive. The conventional expansion slots were a considerable improvement on the limited expandability of the original PC1.

Customers could choose the PC3-DD with a 360 KB 5.25" floppy drive or the PC3-HD, which added a 30 MB RLL hard disk. Period configurations used drives such as the Seagate ST-238R. The operating system was MS-DOS 3.21, while the software range included GW-BASIC and the GEM graphical desktop with GEM Write and GEM Paint. Having a hard disk was a major convenience when the alternative involved regularly swapping floppy disks.

The original Atari PCC1415 colour monitor became available in October 1989. This 14" CRT supports CGA and EGA graphics, using a digital TTL RGB signal through a 9-pin D-sub connector. EGA resolution reaches 640 × 350 pixels. Although it was introduced after the PC3 itself, the PCC1415 is genuine period Atari equipment. The complete setup illustrates how a company chiefly associated with home computers also sought a place in the IBM compatible business market.

Technické údaje / Specifications

Výrobce / Manufacturer: Atari Corporation, výroba Atari Taiwan Manufacturing Corp. / Atari Corporation, manufactured by Atari Taiwan Manufacturing Corp.

Model: PC3

Rok / Year: 1988

Země / Country: USA / United States

Typ / Type: Osobní počítač kompatibilní s IBM PC/XT / IBM PC/XT compatible personal computer

CPU: Intel 8088-2, volitelný matematický koprocesor Intel 8087 / Intel 8088-2, optional Intel 8087 coprocessor

Takt CPU / CPU clock: Standardně 4,77 MHz, v režimu turbo 8 MHz / 4.77 MHz standard, 8 MHz turbo mode

RAM: Podle uživatelské příručky standardně 512 KB, rozšíření na 640 KB, mnoho prodávaných sestav mělo 640 KB / 512 KB standard according to owner's manual, expandable to 640 KB, many retail systems supplied with 640 KB

ROM: 32 KB BIOS ROM / 32 KB BIOS ROM

Operační systém / Operating system: MS-DOS 3.21, PC BIOS Atari v ROM / MS-DOS 3.21, Atari PC BIOS v ROM

Video / Graphics: Grafika kompatibilní s EGA, CGA a MDA/Hercules, 256 KB videopaměti / EGA, CGA and MDA/Hercules compatible graphics, 256 KB video RAM

Zvuk / Sound: Vestavěný PC reproduktor / Internal PC speaker

Média / Storage: PC3-DD: interní 5.25" mechanika 360 KB. PC3-HD: navíc 30MB RLL disk. Vystavený exemplář má stále funkční původní disk Seagate RLL. / PC3-DD: internal 5.25" 360 KB floppy drive. PC3-HD: additional 30 MB RLL hard disk. The exhibited specimen retains its working original Seagate RLL drive.

Rozhraní / Interfaces: Pět vnitřních 8bitových slotů ISA XT, RS-232, paralelní Centronics, digitální monitor, externí disketa, myš, klávesnice / 5 interních 8bitových slotů ISA XT, RS-232, paralelní Centronics, digitální monitor, externí floppy, myš, klávesnice

Napájení / Power: Vestavěný 130W síťový zdroj, maximální příkon systému 200 W / Internal 130 W mains power supply, 200 W maximum system consumption

Rozměry / Dimensions: Přibližně 381 × 413 × 152 mm, hmotnost kolem 10,5 kg / Approximately 381 × 413 × 152 mm, about 10.5 kg

Původní cena / Original price: Velká Británie 1988: PC3-DD s monitorem PCM124 za 649,99 GBP, PC3-HD s PCM124 za 949,99 GBP / UK 1988: £649.99 for PC3-DD with PCM124 monitor, £949.99 for PC3-HD with PCM124 monitor

Náš exemplář / Our machine

Česky / Czech:

Atari PC3 jsem do své sbírky získal už v devadesátých letech. Byl v perfektním stavu a součástí počítače byl původní 30MB pevný disk Seagate s technologií RLL. Ten je mimochodem stále funkční. Scházel ovšem monitor a klávesnice, takže mě čekalo dlouhé shánění původního příslušenství. Po letech se mi podařilo získat vzácný barevný EGA monitor Atari PCC1415, rovněž v perfektním stavu. Na starších fotografiích je PC3 ještě s obyčejnou neoriginální klávesnicí standardu XT.

Později se mi podařilo sehnat také originální klávesnici Atari, kterou můžete vidět na samostatných snímcích, a neoriginální klávesnici jsem nahradil. Dnes je tak sestava kompletní, celý počítač je plně funkční a uvnitř stále pracuje jeho původní 30MB RLL disk Seagate. Žádná moderní náhrada disku nebyla potřeba. Skříň navíc není zažloutlá a vypadá, jako by právě opustila továrnu. Nádherný stroj, u něhož mám radost nejen z techniky, ale i z toho, že se podařilo po letech dát dohromady původní sestavu Atari.

English / Anglicky:

I acquired this Atari PC3 for my collection back in the 1990s. It was in excellent condition and still had its original 30 MB Seagate RLL hard disk, which remains operational today. However, the monitor and keyboard were missing, so finding the proper Atari accessories became a long term project. Over the years I managed to acquire a rare Atari PCC1415 colour EGA monitor in equally excellent condition. Some of the earlier photographs still show the PC3 with an ordinary not original XT keyboard.

I later found an original Atari keyboard, shown in the separate photographs, and replaced the generic one. The system is now complete and fully operational, still running with its original 30 MB Seagate RLL hard disk. No modern replacement drive was necessary. The computer's case has not yellowed and looks almost as if it had just left the factory. It is a beautiful machine, and I particularly value the fact that I was able to reunite it with its original Atari accessories after so many years.

Zdroje / Sources

https://wiki.retrotechcollection.com/Atari_PC3_Owner%27s_Manual

https://atarium.de/pc3.htm

https://www.ataripc.net/pc3-8088/

https://www.ataripc.net/document-archive/

https://www.atari-computermuseum.de/pc_peri.htm

Fotodokumentace / Photo documentation



Atari PC3, funkční počítač s monitorem zobrazujícím barevný text / Atari PC3, working computer with monitor displaying coloured text
Atari PC3, počítač Atari PC3 na stole s dobovým monitorem / Atari PC3, Atari PC3 computer on table with period monitor
Atari PC3, pohled na monitor, klávesnici a otevřený prostor za počítačem / Atari PC3, view of monitor keyboard and space behind system unit
Atari PC3, zadní strana CRT monitoru s původním štítkem / Atari PC3, rear of CRT monitor with original product label
Atari PC3, systémová jednotka Atari PC3 s původní disketovou mechanikou / Atari PC3, Atari PC3 system unit with original floppy drive
Atari PC3, zadní boční pohled na jednotku s větráním a konektory / Atari PC3, rear angled view of system unit with vents and ports
Atari PC3, originální samostatná bílá klávesnice Atari PC / Atari PC3, original separate white Atari PC keyboard
Atari PC3, detail elektroniky klávesnice a jejích integrovaných obvodů / Atari PC3, close-up of keyboard electronics and chips
Atari PC3, detail základní desky a plošných spojů uvnitř počítače / Atari PC3, close-up of motherboard and circuits inside computer
Atari PC3, sestava Atari PC3 s monitorem, klávesnicí a příslušenstvím z úhlu / Atari PC3, angled view of Atari PC3 with monitor keyboard and accessories
Atari PC3, boční zadní část monitoru a systémové jednotky / Atari PC3, side rear view of monitor and system unit
Atari PC3, detail obrazovky běžícího počítače Atari PC3 / Atari PC3, close-up of operating Atari PC3 screen

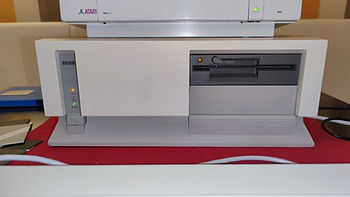

Atari PC3, přední panel počítačové jednotky s disketovou mechanikou / Atari PC3, front panel of system unit with floppy disk drive
Atari PC3, pohled shora na uzavřenou skříň systémové jednotky / Atari PC3, top view of closed system unit
Atari PC3, zadní konektorový panel počítače s ventilátorem / Atari PC3, computer rear connector panel and cooling fan
Atari PC3, boční pohled na samostatnou klávesnici a její kabel / Atari PC3, side view of separate keyboard and cable
Atari PC3, otevřená skříň s rozšiřujícími deskami a datovými kabely / Atari PC3, opened case showing expansion cards and data cables
Atari PC3, vnitřní disketová mechanika v otevřené skříni počítače / Atari PC3, internal floppy drive in opened computer case
