Bandai RX-78 Gundam

Bandai RX-78 Gundam, Japonsko, 1983, domácí 8bitový počítač s procesorem Z80A / Bandai RX-78 Gundam, Japan, 1983, 8-bit home computer with Z80A processor
←
→

Země / Country:

Japonsko / Japan

Rok / Year:

1983

Česky / Czech:

Bandai RX-78 GUNDAM je japonský osmibitový domácí a herní počítač, který společnost Bandai Electronics uvedla na trh v červenci 1983. Na vývoji spolupracoval Sharp. Název odkazuje na mobilní oblek RX-78-2 z anime seriálu Mobile Suit Gundam z roku 1979. Bandai se tak pokusil oslovit i fanoušky populárního seriálu. Počítač stál 59 800 jenů a ve stejném měsíci vstoupil na japonský trh také Nintendo Famicom.

Procesor Sharp LH0080A, kompatibilní se Z80A, pracuje na 4,1 MHz. Základ tvoří 30 KB statické RAM sestavené z patnácti obvodů po 2 KB, sdílené pro programy i grafiku, a 8 KB monitorové ROM. Tři zákaznické LSI obsluhují mimo jiné grafiku a paměť. Obraz má rozlišení 192 × 184 bodů, textový režim 30 × 23 znaků a grafika pracuje s 27 barvami a několika obrazovými vrstvami. Zvuk vytváří Texas Instruments SN76489 se třemi tónovými kanály a generátorem šumu.

Počítač má 61 nízkoprofilových kláves a dva sloty pro ROM cartridge. Programy mohly používat výměnné popisné šablony položené na klávesnici. Kromě her Bandai nabízel BS-BASIC, který nebyl součástí vestavěné ROM a prodával se samostatně za 7 800 jenů. Teprve cartridge BS-BASIC zpřístupňovala také rozhraní pro kazetový magnetofon. Do druhého slotu bylo možné připojit rozšíření RAM o dalších 20 KB. Na skříni jsou konektory pro dva speciální joysticky, kompozitní obraz, zvuk a televizní RF výstup.

RX-78 se neprosadil jako masově rozšířená platforma a dnes patří mezi vzácněji dochované japonské počítače. V roce 2021 se projekt Gaming Alexandria věnoval záchraně a digitalizaci jeho obtížně dostupných herních cartridgí, jejichž obsah lze využívat také v emulátoru MAME.

English / Anglicky:

The Bandai RX-78 GUNDAM is an eight-bit Japanese home and game computer introduced by Bandai Electronics in July 1983, with Sharp involved in its development. Its name refers to the RX-78-2 mobile suit from the 1979 anime series Mobile Suit Gundam. Bandai hoped the familiar character would also appeal to fans of the series. The machine cost ¥59,800 and reached the Japanese market in the same month as Nintendo's Famicom.

The Sharp LH0080A, compatible with the Z80A, runs at 4.1 MHz. The machine has 30 KB of static RAM, built from fifteen 2 KB chips and shared by programs and graphics, plus 8 KB of monitor ROM. Three custom LSIs handle functions including graphics and memory control. The display offers 192 × 184 pixels, a 30 × 23 character text mode, and graphics with a 27-colour palette and multiple display layers. A Texas Instruments SN76489 provides three tone channels and a noise generator.

The computer has 61 low-profile keys and two ROM cartridge slots. Programs could use removable keyboard overlays to identify specific key functions. Alongside games, Bandai offered BS-BASIC, which was not built into the machine and was sold separately for ¥7,800. Its cartridge also supplied the interface for a cassette recorder, absent from the computer itself. A separate 20 KB RAM expansion could be installed alongside the BASIC cartridge. Connections include two proprietary joystick ports, composite video, audio and RF television output.

The RX-78 never became a mass-market success and is now an uncommon Japanese collector's computer. In 2021, the Gaming Alexandria preservation project recovered and digitised several difficult-to-find game cartridges, making their software available for emulation, including MAME.

Technické údaje / Specifications

Výrobce / Manufacturer: Bandai Electronics, vývoj ve spolupráci se Sharp, Japonsko / Bandai Electronics, developed in cooperation with Sharp, Japan

Model: RX-78 Gundam

Rok / Year: 1983

Země / Country: Japonsko / Japan

Typ / Type: Osmibitový domácí a herní počítač / Eight-bit home and game computer

CPU: Sharp LH0080A, Z80A kompatibilní / Sharp LH0080A, Z80A compatible

Takt CPU / CPU clock: 4,1 MHz / 4.1 MHz

RAM: 30 KB SRAM, 15 × Hitachi HM6116FP-4S (2 KB na obvod, SMD SOP-24), sdílená pro programy a grafiku, rozšíření o dalších 20 KB / 30 KB SRAM, 15 × Hitachi HM6116FP-4S (2 KB per chip, SMD SOP-24), shared by programs and graphics, optional 20 KB expansion

ROM: 8 KB monitorová ROM, BS-BASIC na samostatné cartridge / 8 KB monitor ROM, BS-BASIC on a separate cartridge

Operační systém / Operating system: Bez vestavěného univerzálního operačního systému, programy a BS-BASIC se dodávaly na cartridge / No built in general purpose operating system, software and BS-BASIC supplied on cartridges

Video / Graphics: Vlastní grafický hardware Bandai, rozlišení 192 × 184 bodů, 27 barev, text 30 × 23 znaků / Custom Bandai graphics hardware, 192 × 184 pixels, 27 colours, 30 × 23 character text

Zvuk / Sound: Texas Instruments SN76489, tři tónové kanály a šumový generátor / Texas Instruments SN76489, 3 tone channels plus noise generator

Média / Storage: ROM cartridge a programy na magnetofonových kazetách pomocí modulů s kazetovým rozhraním, například BS-BASIC / ROM cartridges, cassette software through cartridges providing a cassette interface such as BS-BASIC

Rozhraní / Interfaces: 2 speciální 7pinové konektory mini-DIN pro joysticky, rozložení kontaktů 3–2–2, 2 sloty pro ROM cartridge, kompozitní video, audio a RF. Kazetové rozhraní na cartridge BS-BASIC / 2 proprietary 7-pin mini-DIN joystick ports, 3–2–2 pin arrangement, 2 ROM cartridge slots, composite video, audio and RF. Cassette interface on the BS-BASIC cartridge

Napájení / Power: Externí adaptér DC 10,6 V, max. 820 mA, příkon počítače přibližně 6 W / External 10.6 V DC adapter, up to 820 mA, approximately 6 W computer power consumption

Rozměry / Dimensions: 286 × 210 × 48.5 mm / 286 × 210 × 48.5 mm

Původní cena / Original price: Při uvedení v červenci 1983 cena 59 800 jenů, cartridge BS-BASIC zvlášť za 7 800 jenů / ¥59,800 at launch in July 1983, BS-BASIC cartridge ¥7,800 separately

Náš exemplář / Our machine

Česky / Czech:

Můj Bandai RX-78 GUNDAM má původní krabici. Sériové číslo na štítku počítače souhlasí s číslem na krabici. Počítač jsem otevřel a zdokumentoval jeho elektroniku i spodní část klávesnice. Na otevřené základní desce jsem zdokumentoval procesor Sharp LH0080A, obvody s označením IX0399PA a IX0363PA a patnáct pamětí Hitachi HM6116FP-4S v plošně montovaných 24pinových pouzdrech SOP. Každá paměť má kapacitu 2 KB, celkem tedy 30 KB SRAM. Nafotil jsem také jednu stránku z velkého originálního manuálu.

Podařilo se mi sehnat i dříve chybějící BS-BASIC Ver. 1.0. Celkem mám šest cartridgí: BS-BASIC Ver. 1.0, 3-DIMENSION GRAPHICS, HAMBURGER SHOP, CHALLENGE GOLF a dva kusy EXCITE BASEBALL. Cartridge BS-BASIC i 3-DIMENSION GRAPHICS mají konektory MIC a EAR pro kazetový magnetofon. K počítači mám celkem tři joysticky, tedy dva a jeden náhradní.

V říjnu 2026 byl na eBay nabízen samotný RX-78 bez příslušenství přibližně za 2 200 €. Jde o nabídkovou cenu, nikoli doloženou cenu uskutečněného prodeje.

S pořízením tohoto japonského počítače mi výrazně pomohl Shinya Terasaki, můj přítel z Tokia. Zprostředkoval jeho nákup v Japonsku a postaral se o zaslání do České republiky.

Nahoře na této stránce najdete odkaz na dobovou reklamu na tento počítač, dostupnou na YouTube.

English / Anglicky:

My Bandai RX-78 GUNDAM has its original box. The serial number on the computer matches the number on the box. I opened the computer and photographed its internal electronics and the underside of the keyboard. Photographs of the opened motherboard document the Sharp LH0080A CPU, chips marked IX0399PA and IX0363PA, and fifteen Hitachi HM6116FP-4S SRAM chips in surface-mount 24-pin SOP packages. Each RAM chip holds 2 KB, giving a total of 30 KB of SRAM. I also photographed one page from the large original manual.

I have now acquired the previously missing BS-BASIC Ver. 1.0. I have six cartridges in total: BS-BASIC Ver. 1.0, 3-DIMENSION GRAPHICS, HAMBURGER SHOP, CHALLENGE GOLF and two copies of EXCITE BASEBALL. Both the BS-BASIC and 3-DIMENSION GRAPHICS cartridges have MIC and EAR sockets for a cassette recorder. I have three joysticks in total, two plus one spare.

In October 2026, a bare RX-78 without accessories was advertised on eBay for approximately €2,200. This was the seller's asking price, not a verified completed-sale price.

My friend Shinya Terasaki from Tokyo helped me acquire this Japanese computer. He arranged its purchase in Japan and took care of shipping it to the Czech Republic.

At the top of this page, you can find a link to a vintage advertisement for this computer on YouTube.

Zdroje / Sources

https://www.computinghistory.org.uk/det/66147/Bandai-RX-78-Gundam/

https://www.retropctraditioner.net/devicelist.html

https://databug2210.blogspot.com/1983/01/pc-rx-78gundam.html

https://en.wikipedia.org/wiki/Bandai_RX-78

https://blog.livedoor.jp/ks_dee_pasocom/archives/cat_50028663.html

https://akiba-pc.watch.impress.co.jp/docs/column/retrohard/1214424.html

https://www.akihabara-beep.com/10634/

https://www.gamingalexandria.com/wp/2021/02/bandai-rx-78-gundam-computer-games-preserved/

https://tsujim.nagahama.shiga.jp/it/html/1983.html

https://www.sunrise-inc.co.jp/international/work/detail.php?cid=20

Fotodokumentace / Photo documentation

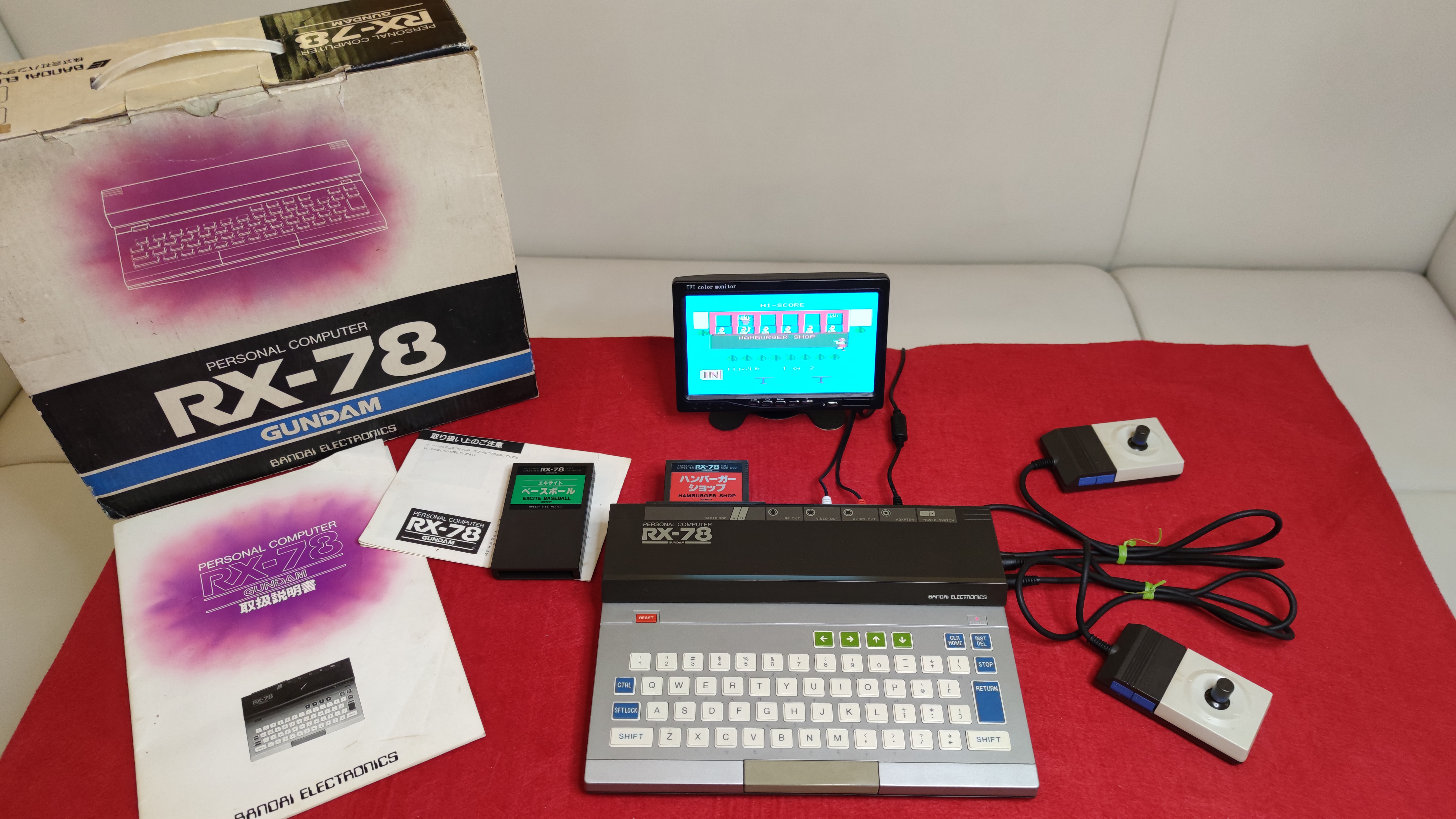

Původní krabice Bandai RX-78 Gundam vedle počítače na červeném podkladu / Original Bandai RX-78 Gundam box beside the computer on a red surface
Detail výrobního a sériového označení na původní krabici Bandai RX-78 / Close-up of production and serial markings on the original Bandai RX-78 box
Originální manuál Bandai RX-78, šest cartridgí a obal programu Excite Baseball / Original Bandai RX-78 manual, six cartridges and Excite Baseball sleeve
Bandai RX-78 Gundam, šest cartridgí a tři samostatné originální joysticky / Bandai RX-78 Gundam computer, six cartridges and three original joysticks
Celkový pohled na klávesnici Bandai RX-78 s BS-BASIC a herními cartridgemi nalevo / Full view of Bandai RX-78 keyboard with BS-BASIC and game cartridges on the left
Boční panel Bandai RX-78 se dvěma kulatými 7pinovými mini-DIN konektory pro joysticky / Side panel of Bandai RX-78 with two round 7-pin mini-DIN joystick sockets
Zadní část Bandai RX-78 s větracími otvory, obrazovými konektory a záslepkami slotů / Rear of Bandai RX-78 showing ventilation grilles, video connectors and cartridge bay covers
Spodní kryt Bandai RX-78 Gundam s původním výrobním štítkem a sériovým označením / Underside of Bandai RX-78 Gundam with original manufacturer label and serial marking
Otevřený Bandai RX-78, základní deska s integrovanými obvody, RAM a plochým kabelem klávesnice / Open Bandai RX-78 showing motherboard, chips, RAM and keyboard ribbon cable
Boční strana originální krabice počítače Bandai RX-78 s japonskými štítky / Side of the original Bandai RX-78 computer box with Japanese labels
Otevřená stránka japonského návodu Bandai RX-78 s obrázky zapojení a příslušenství / Open Japanese Bandai RX-78 manual showing connection diagrams and accessories
Bandai RX-78 Gundam s cartridgí BS-BASIC zasunutou v horním slotu a dalšími hrami vedle počítače / Bandai RX-78 with BS-BASIC cartridge inserted and other game cartridges beside it
Detail cartridge BS-BASIC Ver. 1.0 zasunuté z boku do počítače Bandai RX-78 / Close-up of BS-BASIC Ver. 1.0 cartridge inserted into the Bandai RX-78
Detail nápisu Bandai Electronics na skříni RX-78 a zelených a modrých kláves / Close-up of Bandai Electronics lettering on the RX-78 case and coloured keys
Šikmý detail klávesnice Bandai RX-78, loga RX-78 a zasunuté cartridge BS-BASIC / Angled view of Bandai RX-78 keyboard, RX-78 logo and inserted BS-BASIC cartridge
Zadní strana Bandai RX-78 se dvěma zasunutými cartridgemi BS-BASIC a 3-DIMENSION GRAPHICS / Rear of Bandai RX-78 with BS-BASIC and 3-DIMENSION GRAPHICS cartridges inserted
Bandai RX-78 s klávesnicí, dvěma cartridgemi s MIC a EAR a třemi joysticky / Bandai RX-78 keyboard with two MIC and EAR cartridges and three joysticks
Rozebraný Bandai RX-78 s plošným spojem na spodní straně klávesnice a plochým kabelem / Disassembled Bandai RX-78 showing keyboard PCB underside and flat ribbon cable
