Casio FX-9000P

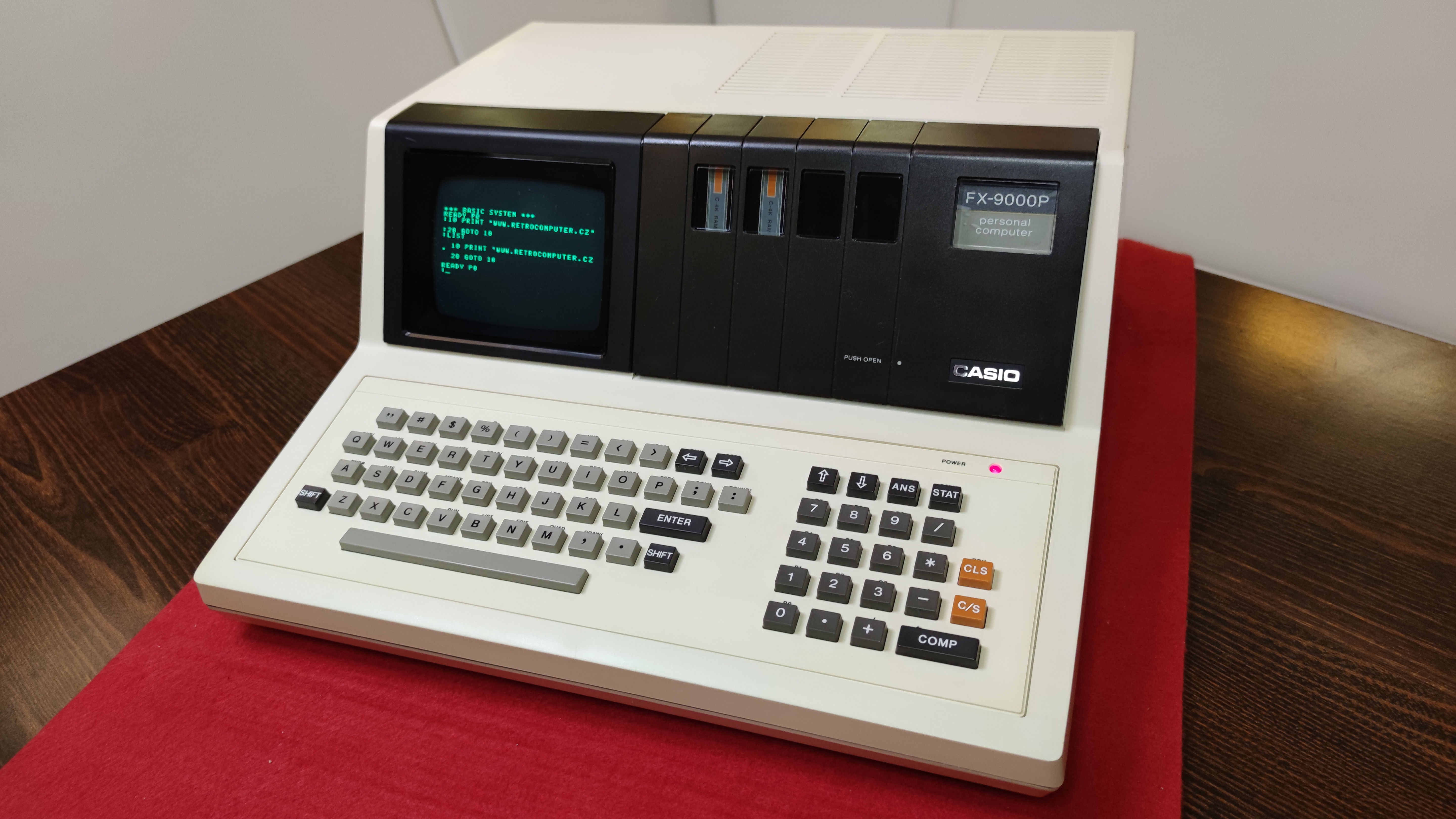

Casio FX-9000P, vzácný japonský stolní počítač z roku 1981 s vestavěným CRT a paměťovými moduly / Casio FX-9000P, rare Japanese desktop computer from 1981 with built-in CRT and memory modules
←
→

Země / Country:

Japonsko / Japan

Rok / Year:

1981

Česky / Czech:

Casio FX-9000P je mimořádně neobvyklý japonský stolní počítač z roku 1981, který spojuje vlastnosti programovatelné kalkulačky a osobního počítače. Casio jej vybavilo vlastní variantou jazyka CA-BASIC, klávesnicí s numerickým blokem a vestavěnou zeleně svítící monochromatickou obrazovkou CRT o úhlopříčce 5.5". Procesor kompatibilní se Z80 pracuje na frekvenci 2,75 MHz. Obrazovka zobrazuje 32 znaků v 16 řádcích nebo grafiku 256 × 128 bodů.

Základní konfigurace měla 4 KB operační paměti a 12 KB ROM s interpretem BASIC. Pomocí zásuvných modulů bylo možné RAM rozšířit až na 32 KB a ROM až na 24 KB. Zvláštností jsou vyjímatelné 4KB paměťové moduly C-4K s CMOS RAM a vlastní záložní baterií. Programy v nich mohou zůstat uchovány i po vypnutí počítače nebo vytažení modulu ze slotu. K dispozici byly také 16KB dynamické RAM moduly, které však zálohování neměly.

Pro připojení dalších zařízení sloužilo volitelné rozhraní Casio OP-1. Montovalo se k zadní části počítače a nabízelo konektory pro magnetofon, tiskárnu znaků a grafickou tiskárnu. Součástí byly i hodiny, kalendář a alarmy se záložním napájením. Kazetový přenos používal rychlost 300 bitů za sekundu. Další plánované rozšíření OP-2 umožňovalo připojení disketového systému a sériové komunikace RS-232C. FX-9000P tak nabízel nezvyklou modularitu v době, kdy řada domácích počítačů spoléhala výhradně na magnetofon.

Návod k obsluze popisuje i méně obvyklou organizaci práce s programy. Po zapnutí se počítač standardně hlásí v programové oblasti P0. Pokud jsou osazeny výhradně bateriově zálohované moduly C-4K, může si zapamatovat programovou oblast aktivní při předchozím vypnutí. Casio přitom výslovně upozorňovalo, že vypnutí během běhu programu může data poškodit i v zálohované paměti. V dokumentaci rozhraní OP-1 se pro grafický tisk doporučuje konkrétně tiskárna Epson MX-82. Tyto detaily dobře ukazují propojení programovatelné kalkulačky, osobního počítače a laboratorního pracoviště.

English / Anglicky:

The Casio FX-9000P is an unusual Japanese desktop computer introduced in 1981, combining features of a programmable calculator and a personal computer. Casio equipped it with its own CA-BASIC language, a full keyboard with a numeric keypad and a built-in 5.5" green monochrome CRT. Its Z80-compatible processor runs at 2.75 MHz. The screen displays 32 characters on 16 lines or graphics at 256 × 128 pixels.

The standard machine had 4 KB of working RAM and 12 KB of ROM containing BASIC. Plug-in memory packages could expand RAM to 32 KB and ROM to 24 KB. Its most distinctive feature is the removable C-4K package containing 4 KB of CMOS RAM and a battery. Programs can be preserved even when the computer is switched off or the package removed. A 16 KB dynamic RAM package was also available, but it did not retain data without power.

The optional Casio OP-1 expansion connected to the rear of the computer and provided ports for a cassette recorder, a character printer and a graphics printer. It also incorporated a battery backed clock, calendar and alarms. Cassette data transfer used 300 bits per second. A further OP-2 expansion was intended for a floppy disk system and RS-232C communication. This combination of portable battery backed program memory and optional peripherals made the FX-9000P quite distinctive among early personal computers.

The operation manual also describes an unusual programme organisation. At power-up the computer normally selects programme area P0. When fitted exclusively with battery-backed C-4K modules, it can remember which programme area was active before the previous shutdown. Casio specifically warned that switching off while a programme was executing could still corrupt stored data, even with backed-up modules. The OP-1 interface documentation recommended the Epson MX-82 for graphics printing. These details illustrate how the machine combined a programmable calculator, personal computer and technical workstation.

Technické údaje / Specifications

Výrobce / Manufacturer: Casio Computer Co., Ltd., Japonsko / Casio Computer Co., Ltd., Japan

Model: FX-9000P

Rok / Year: 1981

Země / Country: Japonsko / Japan

Typ / Type: Japonský profesionální stolní osmibitový počítač s vestavěnou CRT obrazovkou / Japanese professional desktop 8-bit computer with built-in CRT screen

CPU: Procesor kompatibilní se Zilog Z80 / Zilog Z80 compatible processor

Takt CPU / CPU clock: 2,75 MHz / 2.75 MHz

RAM: Standardně 4 KB, rozšiřitelné na 32 KB, navíc 4 KB video RAM. Můj exemplář má dva zálohované moduly C-4K, celkem 8 KB pracovní RAM. / 4 KB standard, expandable to 32 KB, plus 4 KB video RAM. My specimen has two backed-up C-4K modules providing 8 KB of working RAM in total.

ROM: 12 KB s CA-BASIC, rozšiřitelné na 24 KB pomocí zásuvných ROM modulů / 12 KB with CA-BASIC, expandable to 24 KB using plug-in ROM modules

Operační systém / Operating system: Casio CA-BASIC v ROM / Casio CA-BASIC in ROM

Video / Graphics: Vestavěný monochromatický zelený CRT 5.5", text 32 × 16 znaků, grafika 256 × 128 bodů / Built-in 5.5" green monochrome CRT, text 32 × 16 characters, 256 × 128 pixel graphics

Zvuk / Sound: Vestavěný zvukový výstup. Volitelný OP-1 obsahuje také alarmy se zvukovou signalizací. / Built-in sound output. Optional OP-1 also includes audible alarms.

Média / Storage: Vyjímatelné bateriově zálohované moduly C-4K CMOS RAM. Magnetofon přes volitelný OP-1, disketové rozšíření prostřednictvím OP-2. / Removable battery backed C-4K CMOS RAM modules. Cassette storage via optional OP-1, floppy expansion through OP-2.

Rozhraní / Interfaces: Čtyři pozice pro zásuvné paměťové moduly. Volitelný Casio OP-1 s konektory MIC, EAR a REM pro kazetový magnetofon, pro znakové a grafické tiskárny a sběrnicí pro OP-2. Modul OP-1 v mé sestavě chybí. / Four memory module slots. Optional Casio OP-1 with MIC, EAR and REM connectors for tape recorder, interfaces for character and graphics printers and bus for OP-2. The OP-1 module is missing from my set.

Napájení / Power: Vestavěný síťový zdroj AC 100/117/220/240 V, 50/60 Hz, příkon přibližně 32 W / Built-in AC power supply 100/117/220/240 V, 50/60 Hz, approximately 32 W

Rozměry / Dimensions: 415 × 430 × 187 mm, hmotnost přibližně 7,2 kg / 415 × 430 × 187 mm, approximately 7.2 kg

Původní cena / Original price: US$999 advertised export price in 1981/1982 / Advertised export price US$999 in 1981/1982

Náš exemplář / Our machine

Česky / Czech:

Můj Casio FX-9000P je plně funkční, včetně vestavěného CRT. Mám v něm dva vyjímatelné paměťové moduly C-4K po 4 KB, tedy celkem 8 KB bateriově zálohované RAM. Na každém je vlastní baterie. Po čtyřiceti letech jsem na nich naměřil přibližně 2,41 V a vyzkoušel, že BASIC program zůstane v paměti i po vypnutí. 🙂

Na fotografiích jej porovnávám se svým Hewlett-Packardem HP-85 a ukazuji také vnitřní elektroniku. Do sestavy stále sháním originální rozhraní Casio OP-1 pro magnetofon a tiskárnu. Poslední dvě fotografie jsou pouze dokumentační snímky hledaného příslušenství, samotný OP-1 zatím nemám.

S pořízením tohoto japonského počítače mi výrazně pomohl Shinya Terasaki, můj přítel z Tokia. Zprostředkoval jeho nákup v Japonsku a postaral se o zaslání do České republiky.

Nahoře na této stránce najdete odkaz na moje amatérské video na YouTube, které jsem natočil mobilním telefonem jako ukázku funkčnosti tohoto počítače.

English / Anglicky:

My Casio FX-9000P is fully operational, including its built-in CRT. It contains two removable C-4K memory modules of 4 KB each, giving me 8 KB of battery-backed RAM. Each has its own battery. After more than forty years I measured approximately 2.41 V on them and confirmed that a BASIC program remains in memory after switching the machine off. 🙂

The photographs compare it with my Hewlett-Packard HP-85 and also show its internal electronics. I am still looking for the original Casio OP-1 cassette and printer interface. The last two photos are reference images of this missing accessory. I do not yet own an OP-1.

My friend Shinya Terasaki from Tokyo helped me acquire this Japanese computer. He arranged its purchase in Japan and took care of shipping it to the Czech Republic.

At the top of this page, you can find a link to my amateur YouTube video, filmed on a mobile phone to demonstrate the computer in operation.

Zdroje / Sources

https://casio.ledudu.com/images/pockets/casio/manuels/fx9000p.pdf

https://casio.ledudu.com/images/pockets/casio/manuels/brochure_fx9000p.pdf

https://retronic.ch/en/personal-computer/27-casio-fx-9000p.html

https://worldradiohistory.com/UK/Radio-%26-Electronics-World/R%26EW-1982-05.pdf

https://messui.polygonal-moogle.com/comp/casio.pdf

https://www.immaginaria.eu/personalgame/?p=1823

Fotodokumentace / Photo documentation



Casio FX-9000P, původní zavřená přenosná skříň programovatelného počítače Casio / Casio FX-9000P, original closed carrying case of the Casio programmable computer
Casio FX-9000P, šikmý pohled na displej a dvojici klávesnicových bloků / Casio FX-9000P, angled view of display and two keyboard sections
Casio FX-9000P, otevřený horní slot a paměťové nebo programové moduly / Casio FX-9000P, opened upper slot and memory or program modules
Casio FX-9000P, srovnání dvou historických počítačů Casio a dalšího modelu / Casio FX-9000P, comparison of two historic Casio computer models
Casio FX-9000P, vyjmutá zelená elektronická deska při servisní opravě / Casio FX-9000P, removed green electronics board during servicing
Casio FX-9000P, rozebraný počítač a odkrytá elektronika v původní skříni / Casio FX-9000P, disassembled computer with exposed electronics inside original case
Casio FX-9000P, základní deska a napájecí obvody uvnitř otevřeného počítače / Casio FX-9000P, motherboard and power circuits inside opened computer
Casio FX-9000P, vnitřní modul displeje a počítačové elektroniky / Casio FX-9000P, internal display module and computer electronics
Casio FX-9000P, japonský reklamní tisk s počítačem Casio a příslušenstvím / Casio FX-9000P, Japanese promotional print showing Casio computer and accessories
Casio FX-9000P, počítač s vestavěným displejem a klávesnicí v rozloženém stavu / Casio FX-9000P, computer with built-in display and keyboard in open position
Casio FX-9000P, počítač Casio FX-9000P z boku s původním krytem / Casio FX-9000P, side view of Casio FX-9000P with original cover
Casio FX-9000P, pohled na horní rozšiřující prostor počítače Casio / Casio FX-9000P, view of upper expansion compartment of Casio computer
Casio FX-9000P, detail odklopeného modulu a rozšiřující přihrádky / Casio FX-9000P, close-up of opened module and expansion compartment
Casio FX-9000P, počítač s vyjmutou deskou a digitálním multimetrem na stole / Casio FX-9000P, computer with removed board and digital multimeter on workbench
Casio FX-9000P, pohled na vnitřní mechanické a elektronické komponenty / Casio FX-9000P, view of internal mechanical and electronic components
Casio FX-9000P, detail elektronických obvodů a propojené kabeláže / Casio FX-9000P, close-up of electronic circuitry and connecting wires
Casio FX-9000P, dobová reklama Casio na přenosný programovatelný počítač / Casio FX-9000P, period Casio advertisement for portable programmable computer
Casio FX-9000P, japonská historická tisková reklama na model Casio / Casio FX-9000P, vintage Japanese printed advertisement for Casio model
