Casio PV-16 (PV-16RD)

Casio PV-16, japonský počítač standardu MSX1 z roku 1985, sbírka RetroComputer.cz / Casio PV-16, Japanese MSX1 computer from 1985, RetroComputer.cz collection
←
→
Youtube video →

Země / Country:

Japonsko / Japan

Rok / Year:

1985

Česky / Czech:

Casio PV-16, Japonsko, 1985. Cenově dostupný počítač standardu MSX1 navázal na model PV 7: Casio zdvojnásobilo operační paměť z 8 na 16 KB a doplnilo standardní rozhraní pro kazetový magnetofon, přičemž zachovalo cenu 29 800 jenů. Uvnitř pracuje Z80A kompatibilní procesor NEC D780C 1 na 3,58 MHz, 16 KB VRAM, videočip TMS9118NL a zvukový obvod AY 3 8910A. Typickým prvkem je kruhově uspořádaný Joypad 1 přímo na klávesnici spolu s tlačítky TR1 a TR2.

Úsporná konstrukce má jednu méně známou zvláštnost. V původním cartridge slotu nejsou zapojeny signály SW1 a SW2 ani napětí +12 V a −12 V, což může vadit některým rozšiřujícím modulům MSX. Dokovací jednotka Casio KB-7 za 14 800 jenů doplňovala dvě plnohodnotné cartridge šachty a tiskový port. Měla také vlastní síťové napájení, takže při jejím použití nebyl potřebný samostatný adaptér počítače AD-4110. KB-7 však u PV-16 nezvětšovala operační paměť, rozšíření RAM se týkalo staršího PV-7. Červená varianta PV-16RD se technicky nelišila od černého provedení.

English / Anglicky:

Casio PV-16, Japan, 1985. This affordable MSX1 computer followed the PV 7, doubling main RAM from 8 to 16 KB and adding a standard cassette recorder interface while keeping the ¥29,800 price. It uses an NEC D780C 1 Z80A compatible CPU at 3.58 MHz, 16 KB VRAM, a TMS9118NL video processor and an AY 3 8910A sound chip. A distinctive feature is the circular Joypad 1 built into the keyboard together with the TR1 and TR2 trigger keys.

The economy-minded design had a less familiar limitation. The original cartridge connector lacks SW1 and SW2 connections as well as the +12 V and −12 V supplies required by some MSX expansion devices. The Casio KB-7 docking unit, originally priced at ¥14,800, supplied two fully wired cartridge slots and a printer interface. It also contained its own mains power supply, removing the need for the AD-4110 adaptor when docked. The KB-7 did not increase the PV-16's RAM, unlike its expansion function on the older PV-7. The red PV-16RD was otherwise technically the same computer as the black model.

Technické údaje / Specifications

Výrobce / Manufacturer: Casio Computer Co., Ltd., Japonsko / Casio Computer Co., Ltd., Japan

Model: PV-16 (PV-16RD)

Rok / Year: 1985

Země / Country: Japonsko / Japan

Typ / Type: Domácí počítač MSX1 / MSX1 home computer

CPU: NEC D780C 1 (kompatibilní se Z80A) / NEC D780C 1 (Z80A compatible)

Takt CPU / CPU clock: 3,58 MHz / 3.58 MHz

RAM: 16 KB RAM, 16 KB VRAM / 16 KB RAM, 16 KB VRAM

ROM: 32 KB ROM (MSX BIOS a MSX BASIC 1.0) / 32 KB ROM (MSX BIOS + MSX BASIC 1.0)

Operační systém / Operating system: MSX BASIC 1.0 a MSX BIOS v ROM / MSX BASIC 1.0 and MSX BIOS (ROM)

Video / Graphics: Texas Instruments TMS9118NL, text 40 × 24 nebo 32 × 24 znaků, grafika až 256 × 192, 16 barev, 32 spritů / Texas Instruments TMS9118NL, text 40 × 24 or 32 × 24, graphics up to 256 × 192, 16 colours, 32 sprites

Zvuk / Sound: General Instrument AY 3 8910A PSG, tři tónové kanály a šum / General Instrument AY 3 8910A PSG, 3 tone channels + noise

Média / Storage: MSX cartridge, vestavěné kazetové rozhraní pro datový magnetofon / MSX cartridges, built-in cassette/data recorder interface

Rozhraní / Interfaces: Jeden cartridge slot, dva joystickové porty, magnetofonové rozhraní, kompozitní video, mono audio, televizní RF, rozšiřující sběrnice KB 7, rozšíření KB 7 přidává dva cartridge sloty a tiskový port / 1 cartridge slot, 2 joystick ports, cassette/Data Recorder, composite video, mono audio, RF TV output, KB 7 expansion bus, KB 7 adds 2 cartridge slots and a printer port

Napájení / Power: Externí adaptér Casio AD 4110: 10 V DC, 800 mA, záporný střed (5,5/2,1 mm), vstup adaptéru 100 V AC, 50/60 Hz / External Casio AD 4110: 10 V DC, 800 mA, centre negative (5.5/2.1 mm), adapter input 100 V AC, 50/60 Hz

Rozměry / Dimensions: 307 × 210 × 33 mm / 307 × 210 × 33 mm

Původní cena / Original price: 29 800 jenů (Japonsko) / ¥29,800 (Japan)

Náš exemplář / Our machine

Česky / Czech:

Exemplář RetroComputer.cz představuje Casio PV-16 v červeném provedení PV-16RD. Jde o japonskou verzi určenou pro domácí síť 100 V, originální napájecí adaptér AD 4110 poskytuje 10 V DC / 800 mA se záporným pólem uprostřed. Součástí exempláře je kompletní původní krabicové balení včetně tvarovaných polystyrenových výplní a příslušenství, které k počítači náleží.

S pořízením tohoto japonského počítače mi výrazně pomohl Shinya Terasaki, můj přítel z Tokia. Zprostředkoval jeho nákup v Japonsku a postaral se o zaslání do České republiky.

English / Anglicky:

The RetroComputer.cz example is a Casio PV-16 in the red PV-16RD version. It is the Japanese market version intended for 100 V mains, the original AD 4110 power supply provides 10 V DC / 800 mA with centre negative polarity. The example also retains its complete original boxed packaging, including the moulded polystyrene inserts and the accompanying accessories supplied with the computer.

My friend Shinya Terasaki from Tokyo helped me acquire this Japanese computer. He arranged its purchase in Japan and took care of shipping it to the Czech Republic.

Zdroje / Sources

https://www.msx.org/wiki/Casio_PV-16

https://generation-msx.nl/hardware/casio/pv-16/85

https://www.retropctraditioner.net/devicelist.html

https://www.msx.org/wiki/Casio_AD-4110

https://kyouichisato.blogspot.com/2015/08/casio-pv-16.html

https://www.msx.org/wiki/Casio_KB-7

Fotodokumentace / Photo documentation

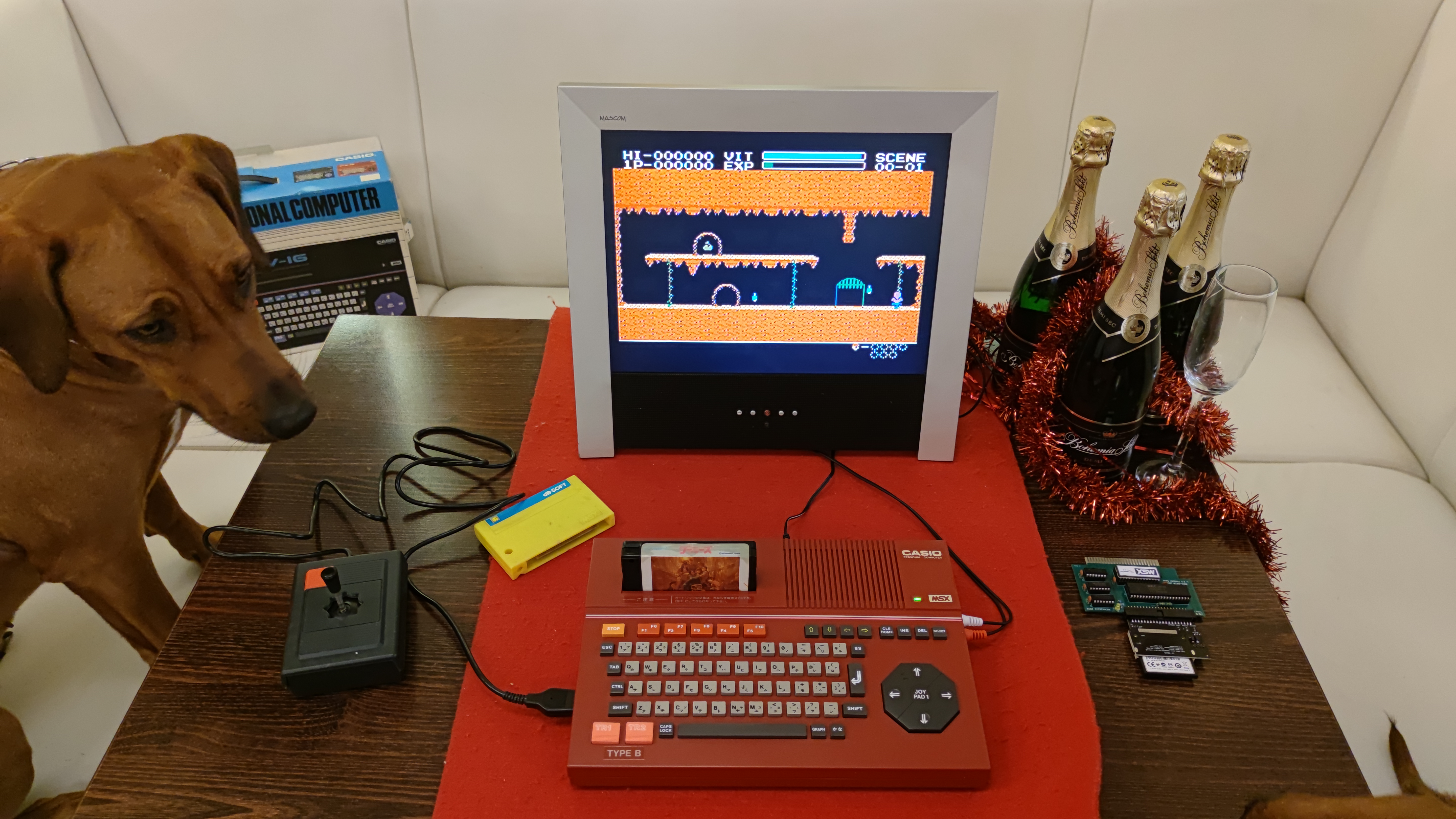

Casio PV-16, červený počítač Casio PV-16 s monitorem a herními ovladači / Casio PV-16, red Casio PV-16 computer with monitor and game controllers
Casio PV-16, šikmý pohled na červený počítač a CRT monitor / Casio PV-16, angled view of red computer and CRT monitor
Casio PV-16, pohled shora na červenou skříň a klávesnici se směrovým ovladačem / Casio PV-16, overhead view of red case and keyboard with directional pad
Casio PV-16, detail tlačítek a levého boku červené skříně / Casio PV-16, close-up of buttons and left side of red case
Casio PV-16, detail loga Casio na větrací mřížce skříně / Casio PV-16, close-up of Casio logo on case ventilation grille
Casio PV-16, detail směrového ovladače a barevných tlačítek / Casio PV-16, close-up of directional controller and coloured keys
Casio PV-16, zadní panel Casio PV-16 s konektory pro periferie / Casio PV-16, rear panel of Casio PV-16 with accessory sockets
Casio PV-16, originální krabicové balení s herní konzolí a polystyrenovou výplní / Casio PV-16, original boxed game console with polystyrene packaging
Casio PV-16, původní barevná krabice Casio PV-16 a rodiny MSX / Casio PV-16, original printed Casio PV-16 and MSX family packaging
Casio PV-16, funkční herní počítač s barevným obrazem na monitoru / Casio PV-16, working game computer with colour monitor display
Casio PV-16, počítač Casio PV-16 se zasunutou herní cartridgí / Casio PV-16, Casio PV-16 computer with inserted game cartridge
Casio PV-16, původní klávesnice s vloženým herním modulem / Casio PV-16, original keyboard with installed game cartridge
Casio PV-16, šikmý pohled na klávesnici a konektory na boku / Casio PV-16, angled view of keyboard and side connectors
Casio PV-16, detail nápisu PV-16 a otvoru pro cartridge / Casio PV-16, close-up of PV-16 marking and cartridge slot
Casio PV-16, spodní strana skříně s původním výrobním štítkem / Casio PV-16, underside of case with original maker label
Casio PV-16, boční připojovací konektory a ovládací tlačítka / Casio PV-16, side interface sockets and control buttons
Casio PV-16, počítač a příslušenství uvnitř původního otevřeného balení / Casio PV-16, computer and accessories inside original opened packaging
Casio PV-16, boční pohled na originální japonské balení počítače / Casio PV-16, side view of original Japanese computer box
