Casio PV-2000 Rakugaki

Casio PV-2000 Rakugaki, Japonsko, 1983, osmibitový domácí počítač / Casio PV-2000 Rakugaki, Japan, 1983, 8-bit home computer
←
→
Youtube video →

Země / Country:

Japonsko / Japan

Rok / Year:

1983

Česky / Czech:

Casio PV-2000 Rakugaki, Japonsko, 1983. Domácí osmibitový počítač uvedený v roce 1983 používá NEC µPD780C kompatibilní se Z80 na 3,579 MHz, 4 KB pracovní RAM a 16 KB video RAM. Obraz vytváří TMS9918A, který nabízí standardní režim 256 × 192 bodů, 16barevnou paletu a hardwarové sprity. Zvuk zajišťuje SN76489AN se třemi tónovými kanály a generátorem šumu. V ROM je vlastní C83-BASIC a software vycházel také na cartridge. RAM bylo možné rozšířit pomocí modulů OR-104 a OR-116. Přestože kombinace Z80 a TMS9918A připomíná pozdější MSX, PV-2000 s MSX kompatibilní není. Není softwarově kompatibilní ani s konzolí Casio PV-1000. Zaváděcí cena byla 29 800 jenů.

Casio PV-2000 vzniklo v neklidném období japonského domácího trhu. V říjnu 1983 společnost představila vedle sebe herní konzoli PV-1000 a malý počítač PV-2000. Přestože jejich názvy naznačovaly příslušnost do stejné rodiny, jejich programové cartridge nebyly vzájemně kompatibilní. PV-2000 měl vlastní BASIC a klávesnici, čímž se více blížil domácím počítačům než jednoduchým televizním hrám. Přezdívka Rakugaki znamená přibližně čmáranice nebo kreslení a připomíná grafickou stránku jeho programového prostředí. Japonské dobové přehledy uvádějí cenu 29 800 jenů. Uživatelé ovládali hry také skupinou směrových kláves a dvěma tlačítky přímo na skříni. Počítač sice používal obvody připomínající tehdejší standard MSX, ale jeho software ani systémové rozhraní s MSX kompatibilní nebyly. Malá nabídka her a rychlý nástup úspěšnějších platforem dnes činí PV-2000 zajímavou slepou uličkou historie značky Casio.

English / Anglicky:

Casio PV-2000 Rakugaki, Japan, 1983. This 8 bit home computer uses an NEC µPD780C compatible with the Z80 at 3.579 MHz, 4 KB working RAM and 16 KB video RAM. Video is generated by a TMS9918A providing the standard 256 × 192 display, a 16 colour palette and hardware sprites. Sound comes from an SN76489AN with three tone channels and a noise generator. Casio's own C83-BASIC is built in and software was also distributed on cartridges. RAM could be expanded with OR-104 and OR-116 modules. Although the Z80 and TMS9918A combination resembles later MSX hardware, the PV-2000 is not MSX compatible. It is also not software compatible with the Casio PV-1000 console. The launch price was ¥29,800.

The Casio PV-2000 emerged during a turbulent period in the Japanese home computer market. In October 1983 Casio introduced both the PV-1000 games console and the small PV-2000 computer. Despite their related names, the machines could not run each other's software cartridges. The PV-2000 had a keyboard and its own BASIC environment, making it more of a home computer than a simple television games console. Its nickname Rakugaki roughly means doodling or scribbling and reflects the drawing aspect of its software. Japanese historical references give a launch price of 29,800 yen. Games could also be controlled using a cluster of directional keys and two action buttons built into the case. Although its hardware shared some components with emerging MSX computers, the PV-2000 was not software compatible with that standard either. Its limited games library and the rapid rise of more successful platforms make it an intriguing dead end in Casio's computer history.

Technické údaje / Specifications

Výrobce / Manufacturer: Casio Computer Co., Ltd., Japonsko / Casio Computer Co., Ltd., Japan

Model: PV-2000 Rakugaki

Rok / Year: 1983

Země / Country: Japonsko / Japan

Typ / Type: Osmibitový domácí počítač / 8 bit home computer

CPU: NEC µPD780C, kompatibilní se Z80 / NEC µPD780C, Z80 compatible

Takt CPU / CPU clock: 3,579 MHz / 3.579 MHz

RAM: 4 KB hlavní RAM a 16 KB VRAM, rozšíření pomocí modulů OR-104 (4 KB) a OR-116 (16 KB) / 4 KB main RAM + 16 KB VRAM, expandable with OR-104 4 KB and OR-116 16 KB modules

ROM: Vestavěný C83-BASIC v ROM a programy na cartridge / Built in C83-BASIC ROM plus cartridge software

Operační systém / Operating system: Casio C83-BASIC 1.0 v ROM / Casio C83-BASIC 1.0 (ROM)

Video / Graphics: Texas Instruments TMS9918A, 256 × 192 bodů, paleta 16 barev, hardwarové sprity / Texas Instruments TMS9918A, 256 × 192, 16 colour palette, hardware sprites

Zvuk / Sound: Texas Instruments SN76489AN, tři tónové kanály a šum / Texas Instruments SN76489AN, 3 tone channels plus noise

Média / Storage: ROM cartridge a magnetofonové úložiště / ROM cartridges and cassette storage

Rozhraní / Interfaces: Cartridge slot, kazetové rozhraní, porty ovladačů, RF nebo kompozitní video podle připojení / Cartridge slot, cassette interface, controller ports, RF/composite video depending on connection

Napájení / Power: Originální externí adaptér Casio AD-5M3, tři napájecí větve −5 V, +5 V a +12 V, síťový vypínač je na adaptéru, nikoli na počítači. Zapojení konektoru před případnou náhradou ověřit / Original external Casio AD-5M3 adapter with −5 V, +5 V and +12 V rails, the mains power switch is on the adapter rather than the computer. Verify connector pinout before using a replacement

Původní cena / Original price: Při uvedení v Japonsku 29 800 jenů / ¥29,800 at launch in Japan

Náš exemplář / Our machine

Česky / Czech:

Můj Casio PV-2000 měl rozpadlou původní fólii klávesnice. Po rozebrání jsem odstranil zbytky a vyčistil kontaktní plochu lihem. Sehnat náhradní potisk ale bylo mnohem obtížnější.

Vypátral jsem Japonce Maedu Hiroyukiho, známého jako Hiropapa00, který náhradní fólie vyráběl. Na moje zprávy neodpovídal, proto jsem požádal kamaráda Shinyu Terasakiho z Tokia, aby jej oslovil japonsky. Za dva dny přišla odpověď. Maeda měl poslední kus za 20 dolarů! Fólii jsem po doručení nejprve naskenoval pro budoucí výrobu dalších kusů a poté nalepil na očištěnou klávesnici. Měří 120 × 280 mm, je plochá a funguje výborně.

K počítači jsem dokoupil nově vyrobený gamepad od Klause z TeamEurope, multicart a mám čtyři originální cartridge. Mám také kompletní původní krabicové balení včetně polystyrenových výplní a manuálů, vše v nevídaně zachovalém stavu. Právě příběh záchrany klávesnice dělá tento PV-2000 výjimečným. 🙂

S pořízením tohoto japonského počítače mi výrazně pomohl Shinya Terasaki, můj přítel z Tokia. Zprostředkoval jeho nákup v Japonsku a postaral se o zaslání do České republiky.

English / Anglicky:

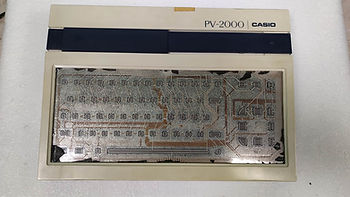

The original keyboard overlay on my Casio PV-2000 had disintegrated. I dismantled the computer, removed the remains and cleaned the contact surface with alcohol. Finding a replacement proved much harder.

I traced replacement overlays to Japanese enthusiast Maeda Hiroyuki, known as Hiropapa00. He did not respond to my messages, so I asked my friend Shinyu Terasaki in Tokyo to contact him in Japanese. Two days later I received a reply: Maeda had one last overlay available for $20! I scanned it for future reproduction before fitting it to the cleaned keyboard. The flat 120 × 280 mm replacement works beautifully.

I also acquired a newly made gamepad from Klaus at TeamEurope and a multicart, and I own four original game cartridges. I also have the complete original boxed set, including its polystyrene packing inserts and manuals, all in exceptionally well preserved condition. Saving the keyboard is what makes this particular PV-2000 so special to me. 🙂

My friend Shinya Terasaki from Tokyo helped me acquire this Japanese computer. He arranged its purchase in Japan and took care of shipping it to the Czech Republic.

Zdroje / Sources

https://www.msx.org/wiki/Casio_PV-2000

https://www.1000bit.it/scheda.asp?id=1297

https://www.old-computers.com/museum/computer.asp?c=1127

https://en.wikipedia.org/wiki/PV-2000

Fotodokumentace / Photo documentation

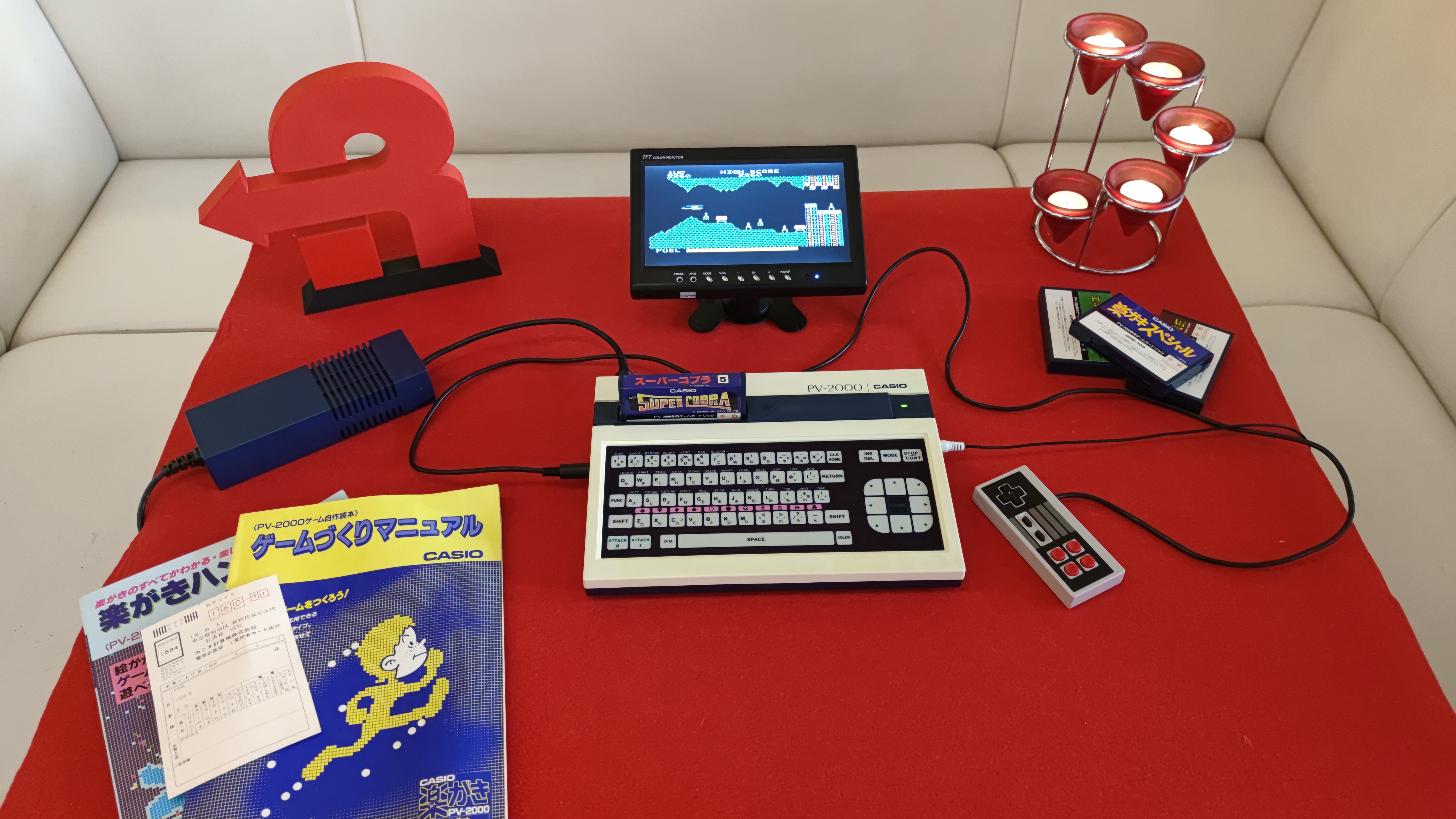

Casio PV-2000, počítačová konzole s monitorem, herním příslušenstvím a dobovým obalem / Casio PV-2000, computer console with monitor, game accessories and period box
Casio PV-2000, pohled shora na počítač s klávesnicí a hrami / Casio PV-2000, overhead view of computer with keyboard and games
Casio PV-2000, pohled shora na japonskou klávesnici a směrové klávesy / Casio PV-2000, top view of Japanese keyboard and cursor controls
Casio PV-2000, šikmý detail původní klávesnice a horního modulu / Casio PV-2000, angled close-up of original keyboard and upper module
Casio PV-2000, zadní část skříně s televizními a periferními konektory / Casio PV-2000, rear case with television and peripheral connectors
Casio PV-2000, spodní kryt s výrobním štítkem a upevňovacími body / Casio PV-2000, bottom cover with maker label and mounting points
Casio PV-2000, rozebraná skříň a šroubky během servisu / Casio PV-2000, disassembled case and screws during servicing
Casio PV-2000, klávesnicová membrána pod průhledným krytem / Casio PV-2000, keyboard membrane beneath transparent cover
Casio PV-2000, originální japonská krabice pro počítač Casio PV-2000 / Casio PV-2000, original Japanese cardboard box for Casio PV-2000
Casio PV-2000, sestava Casio PV-2000 s herním monitorem a ovladači / Casio PV-2000, Casio PV-2000 setup with game screen and controllers
Casio PV-2000, detail původního nápisu PV-2000 Casio na skříni / Casio PV-2000, close-up of PV-2000 Casio marking on case
Casio PV-2000, počítač PV-2000 s vloženým programovým modulem / Casio PV-2000, PV-2000 computer with installed software cartridge
Casio PV-2000, pravý boční profil se zapojeným kabelem / Casio PV-2000, right side profile with attached cable
Casio PV-2000, boční strana přístroje s otvorem pro připojení příslušenství / Casio PV-2000, side of device with accessory connection opening
Casio PV-2000, otevřený počítač se zelenou základní deskou a obvody / Casio PV-2000, opened computer showing green motherboard and circuits
Casio PV-2000, oddělená horní část skříně a původní klávesnice / Casio PV-2000, detached upper case with original keyboard
Casio PV-2000, rozložená konstrukce klávesnice a herní cartridge / Casio PV-2000, disassembled keyboard construction and game cartridges
Casio PV-2000, srovnání původních bočních stran obalů herního příslušenství / Casio PV-2000, comparison of original sides of gaming accessory packaging
