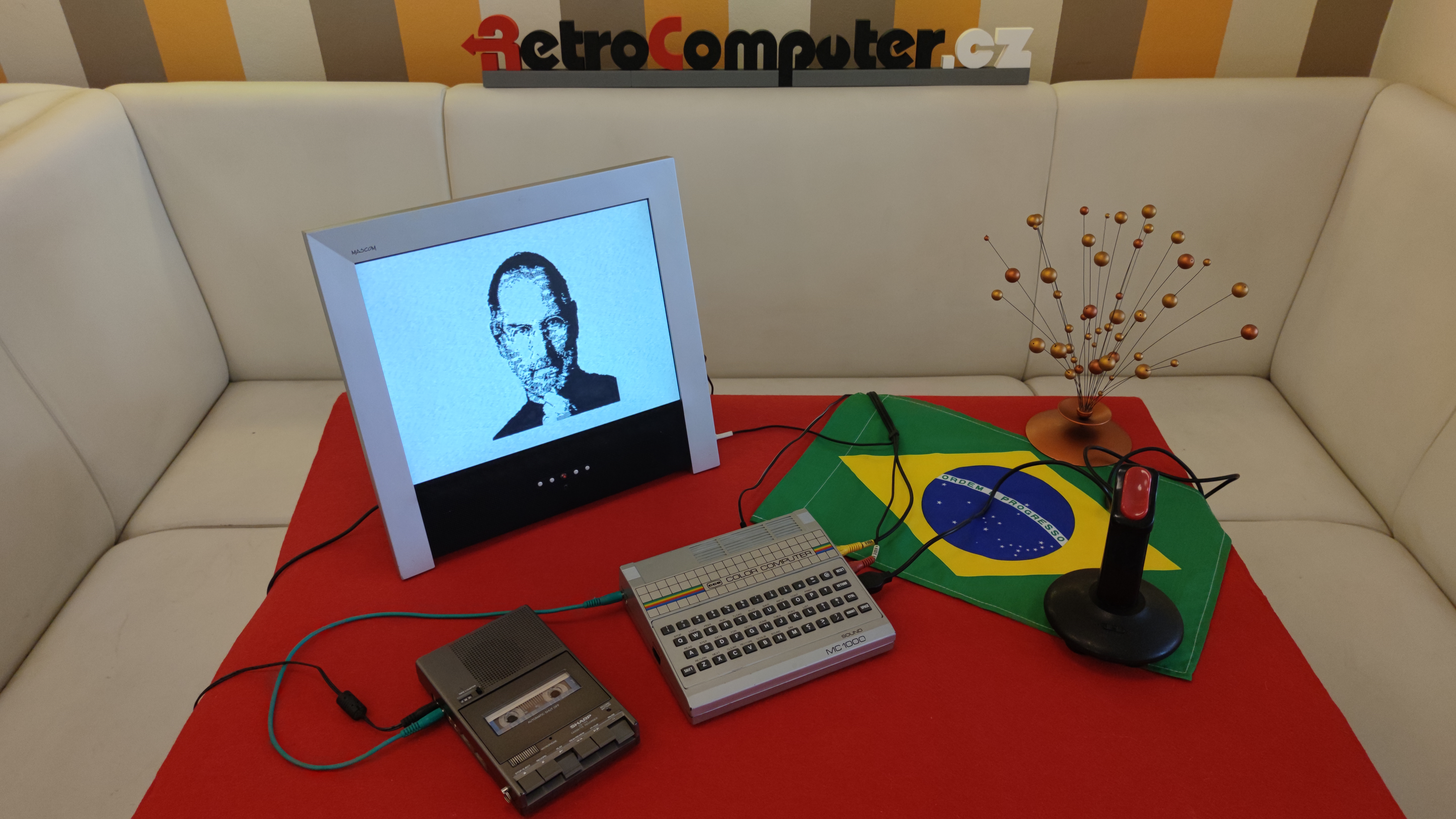

CCE MC-1000 Color Computer

Země / Country:
Brazílie / Brazil
Rok / Year:
1985
Česky / Czech:
Záhadný, neobvyklý a ještě dnes vzácný. CCE MC-1000 Color Computer se v Brazílii objevil roku 1985 a na první pohled vypadá jako docela běžný domácí osmibit. Stříbrná skříň, gumové klávesy a barevné proužky připomínají počítače, které tehdy stály ve výlohách obchodů po celém světě. Uvnitř je však pozoruhodná kombinace procesoru Z80, obrazového obvodu Motorola MC6847 a zvukového čipu AY-3-8910. Z hlediska software navíc nestojí ani v táboře ZX Spectra, ani Apple II, ani TRS-80 Color Computeru. V době, kdy kompatibilita a nabídka her rozhodovaly o úspěchu, se MC-1000 vydal vlastní cestou.
Výrobce CCE, Indústria e Comércio de Componentes Eletrônicos da Amazônia, patřil mezi brazilské elektrotechnické podniky. Na domácím trhu se prosazoval v období, kdy brazilská politika chránila místní počítačový průmysl a dovoz zahraniční techniky byl omezený. Ještě roku 1984 CCE propagovala počítač Exato odvozený od Apple II. MC-1000 měl naopak nabídnout menší a levnější řešení pro domácnosti. Novinku představila na 4. mezinárodním veletrhu informatiky v Riu de Janeiru na přelomu října a listopadu 1984. Do obchodů se dostala v únoru 1985 a dobová zpráva z března uváděla doporučenou cenu 1,1 milionu tehdejších brazilských cruzeirů bez dalších periferií.
Dlouho se nevědělo, odkud konstrukce pochází. Na rozdíl od mnoha brazilských počítačů nebyl MC-1000 prostým klonem populární světové platformy. Pátrání brazilských nadšenců ale postupně odhalilo asijské předchůdce. Už roku 1983 se objevily stroje GEM 1000, prodávaný také pod jménem Charlemagne 999, a hongkongský Rabbit RX83. Sdílely s pozdějším MC-1000 nápadně podobnou konstrukci, klávesnici a technické řešení. Zachoval se dokonce prospekt Rabbitu RX83 s ukázkami programů, které známe také z MC-1000, například Music Composer a Mars Lander. To je mnohem přesvědčivější stopa než pouhá podobnost plastových krytů. Neznamená to však, že by bylo možné bez další dokumentace označit jediný konkrétní model za přímou výrobní předlohu brazilského počítače.
Ještě zajímavější svědectví přinesl bývalý zaměstnanec CCE, podle něhož společnost navázala spolupráci s asijským partnerem a v Brazílii provedla vlastní úpravy hardwaru, ROM, klávesnice, skříně i televizního výstupu PAL-M. Dobový tisk zase popisoval cestu šéfa firmy Isaaca Svernera do Japonska, kde měl objevit malý počítač a přivézt jeho vzor brazilským konstruktérům. Obě výpovědi se shodují v zahraničním základu a následných úpravách CCE, liší se však v podrobnostech jeho získání. Právě tyto rozdíly jsou součástí skutečné historie MC-1000, nikoliv důvodem pro další smyšlenou legendu.
Marketingová očekávání byla ambiciózní. V říjnu 1984 citoval list Folha de S.Paulo manažera João Pedra Bittencourta, který mluvil o 15 000 počítačích objednaných prodejci ještě před uvedením a plánu vyrábět dalších 6 000 měsíčně. CCE počítala s distribuční sítí asi 5 000 prodejen. Zároveň uváděla investice 1,5 miliardy cruzeirů do vývoje a dalších 600 milionů do reklamy. Šlo ovšem o oznámené objednávky, záměry a firemní vyjádření, nikoliv o doložené konečné prodeje. Na trh současně přicházely dostupnější klony ZX Spectra a počítače MSX s rozsáhlejšími knihovnami programů. MC-1000 se masově neprosadil a jeho období na trhu bylo krátké.
Osmibitový procesor Zilog Z80A pracuje přibližně na 3,57 MHz. Základní sestava má 16 KB pracovní RAM, rozšířitelných na 64 KB, a oddělených 6 KB videopaměti. Celková ROM má 16 KB ve dvou obvodech po 8 KB. Obsahuje systémové rutiny, monitor, podporu her a interpret BASICu. Ten vychází z rodiny Microsoft BASIC, ale svými příkazy a chováním připomíná Applesoft BASIC používaný na Apple II. Podobnost jazyka ovšem neznamená kompatibilitu programů ani hardwaru s Apple II.
Obraz vytváří Motorola MC6847, známá například z počítače TRS-80 Color Computer. Nabízí textový režim 32 × 16 znaků a několik grafických režimů včetně 128 × 64, 128 × 96, 128 × 192 a nejvýše 256 × 192 bodů. Barevné schopnosti závisí na zvoleném režimu. Základní BASIC přímo zpřístupňuje například čtyřbarevnou grafiku příkazem GR a dvoubarevné vysoké rozlišení příkazem HGR, další možnosti lze ovládat přímo prostřednictvím registrů grafického čipu. Pro hudbu a zvukové efekty slouží General Instrument AY-3-8910 se třemi tónovými kanály a generátorem šumu, známý také ze standardu MSX. Nejde o tři další samostatné mikroprocesory, jak se někdy v dobových reklamách označovaly grafický a zvukový obvod, ale o CPU a dva specializované pomocné čipy.
Důležitou zvláštností je brazilský televizní systém PAL-M. Má 525řádkové časování přibližně 60 Hz jako NTSC, ale jiné kódování barvy. Originální MC-1000 proto přes anténní RF výstup obtížně spolupracuje s evropskými televizory, které PAL-M nepodporují. Počítač měl také samostatný kompozitní monitorový výstup, ten však poskytoval černobílý obraz. Právě proto sběratelé vyvíjejí úpravy, které původní RF modulátor nahrazují přímým barevným kompozitním video výstupem a přidávají zvuk.
MC-1000 používá externí zdroj 9 V DC, gumovou klávesnici přibližně s 50 klávesami a dva joystickové konektory kompatibilní s ovladači Atari. Programy se nahrávají z kazetového magnetofonu rychlostí 1 200 bitů za sekundu přes samostatné konektory EAR a MIC. Na zadní straně je také systémový expanzní port. CCE nabízela nebo ohlašovala paměťové rozšíření, tiskárnové rozhraní, disketové jednotky, kartu pro CP/M a další příslušenství. Dobový tisk o některých periferiích psal jako o již dostupných, avšak dochované exempláře a skutečné rozšíření mezi uživateli jsou mimořádně vzácné. Není správné z reklamních plánů automaticky vyvozovat, že všechny periferie byly běžně prodávané.
Zvláštní místo má MC-1000 také mezi opraváři a vývojáři. Původní deska totiž počítala s některými budoucími rozšířeními: osm DRAM bylo možné úpravou zapojení vyměnit za větší a 6KB videopaměť ze tří dvoukilobajtových SRAM šla nahradit jediným 8KB obvodem. Ten poskytne další 2 KB paměti nad rámec toho, co obrazový čip potřebuje pro své režimy. Komunita později popsala také opravy chyb v ROM a nová připojení obrazu a zvuku. Z původně neúspěšného domácího počítače se tak stal zajímavý předmět technického bádání.
English / Anglicky:
Mysterious, unconventional and now genuinely uncommon, the CCE MC-1000 Color Computer was introduced in Brazil in 1985. Its silver enclosure, rubber keys and colourful stripe might suggest an ordinary home computer of the period. Inside, however, is an unusual combination of a Zilog Z80 processor, a Motorola MC6847 video display generator and a General Instrument AY-3-8910 sound chip. Its software is not compatible with the ZX Spectrum, Apple II or TRS-80 Color Computer, even though individual elements of the hardware and BASIC recall all three. At a time when software libraries were vital to a computer's success, the MC-1000 followed its own path.
CCE, Indústria e Comércio de Componentes Eletrônicos da Amazônia, was a Brazilian electronics company. Its computer business grew during a period when national policy protected domestic computer manufacturing and restricted imports. In 1984 it was already marketing the Apple II-derived Exato. The MC-1000 was conceived as a smaller, less expensive home computer. It was announced at the fourth international computing fair in Rio de Janeiro in late October and early November 1984 and reached the shops in February 1985. A March 1985 report in Folha de S.Paulo gave a suggested retail price of 1.1 million Brazilian cruzeiros for the computer itself.
The machine's origins remained obscure for many years. Unlike most familiar Brazilian clones, the MC-1000 was not a direct copy of one established international home computer platform. Research by Brazilian enthusiasts eventually uncovered earlier Asian relatives. The GEM 1000, also marketed as the Charlemagne 999, and the Hong Kong Rabbit RX83 appeared in 1983 with very similar cases, keyboards and design ideas. A surviving Rabbit RX83 leaflet even illustrates software also known from the MC-1000, including Music Composer and Mars Lander. Those connections are much stronger evidence than the shape of the enclosure alone, although the surviving material does not establish every detail of the exact production chain leading to the Brazilian model.
A former CCE employee later recalled a technical partnership with an Asian manufacturer and substantial work in Brazil on the hardware, ROM, keyboard, housing and PAL-M television circuitry. A contemporary newspaper account described company president Isaac Sverner encountering a small computer during a trip to Japan and bringing the design home for study. These accounts agree that the project had an overseas starting point and was extensively adapted by CCE, even if they differ over some details of how it was obtained.
Commercial expectations were ambitious. In October 1984 Folha de S.Paulo quoted marketing manager João Pedro Bittencourt discussing 15,000 machines reportedly ordered by retailers before launch, a target of 6,000 units per month and the company's distribution network of approximately 5,000 outlets. CCE also cited development spending of 1.5 billion cruzeiros and an advertising budget of another 600 million. These were contemporary company claims and forecasts, not verified figures for sales ultimately achieved. Cheaper Spectrum-compatible systems and the growing Brazilian MSX market subsequently offered stronger software ecosystems. The MC-1000 had only a short commercial life and never became a major domestic platform.
A Zilog Z80A running at approximately 3.57 MHz performs the main processing. The standard system contains 16 KB of RAM, expandable to 64 KB, alongside a separate 6 KB video memory system. The complete ROM capacity is 16 KB, originally held in two 8 KB chips. It contains system routines, a monitor, game support and the BASIC interpreter. The interpreter belongs to the Microsoft BASIC family, but its commands and behaviour deliberately resemble Applesoft BASIC on the Apple II. This did not make the computer compatible with Apple II hardware or machine-code software.
Video is generated by the Motorola MC6847, also found in machines such as the TRS-80 Color Computer. It supports a 32 × 16 character text display and graphics modes including 128 × 64, 128 × 96, 128 × 192 and up to 256 × 192 pixels. The actual colour capabilities depend on the chosen mode. The built-in BASIC directly supports four-colour low-resolution graphics through GR and a two-colour high-resolution display through HGR. Other video modes can be reached by programming the hardware more directly. Sound is produced by the AY-3-8910 programmable sound generator, familiar from MSX hardware, with three tone channels and a noise source. Advertising sometimes described the Z80, video generator and sound generator as three independent processors, but only the Z80 is the general-purpose CPU.
The Brazilian PAL-M video standard is an especially important feature for today's collectors. PAL-M combines 525-line, approximately 60 Hz timing similar to NTSC with PAL colour encoding. The MC-1000's original radio-frequency television output can therefore be awkward or unusable on European sets that do not decode PAL-M. The machine also provided a separate composite monitor connection, but that output was monochrome. Retro enthusiasts have developed modifications that replace the RF modulator with a direct colour composite output and provide an audio connection.
The computer uses an external 9 V DC supply, a rubber chiclet keyboard of about 50 keys and two joystick connectors compatible with Atari-style controllers. Software loads from cassette at 1,200 bits per second through separate EAR and MIC connections. A system expansion connector is also provided. CCE announced or promoted memory expansions, printer interfaces, disk drives, CP/M hardware and other accessories. Some period articles described parts of this range as available, yet actual surviving examples of many peripherals are exceptionally difficult to document. Published promotional promises should not be mistaken for evidence that every announced accessory reached ordinary buyers.
The motherboard has attracted renewed interest because its designers anticipated several upgrades. Eight original DRAM chips could be replaced and rewired for higher-capacity memory. The unusual 6 KB video RAM board, holding three 2 KB SRAM chips, could be replaced with a single 8 KB SRAM chip. The additional 2 KB becomes accessible to programs even though the MC6847 does not require it for display modes. Researchers have also documented original ROM bugs, software patches and alternative video connections. For a machine with limited sales, the MC-1000 now supports a remarkably detailed body of technical investigation.
Technické údaje / Specifications
Výrobce / Manufacturer: CCE da Amazônia S.A., Brazílie, vycházející z dřívější asijské koncepce / CCE da Amazônia S.A., Brazil, based on an earlier Asian design family
Model: CCE MC-1000 Color Computer
Rok / Year: 1985
Země / Country: Brazílie / Brazil
Typ / Type: Samostatná nekompatibilní platforma brazilského osmibitového domácího počítače / Independent, non-compatible Brazilian eight-bit home computer platform
CPU: Zilog Z80A / Zilog Z80A
Takt CPU / CPU clock: Přibližně 3,57 MHz, oscilátor 3,579545 MHz / Approximately 3.57 MHz, 3.579545 MHz oscillator
RAM: Původně 16 KB RAM, rozšíření na 64 KB. Můj exemplář má 64 KB, na desce mimo jiné paměti Tesla / Originally 16 KB RAM, expandable to 64 KB. My machine has 64 KB, including Tesla memory chips
ROM: 16 KB ROM, dvě paměti EPROM po 8 KB, monitor, BASIC a herní rutiny / 16 KB ROM in two 8 KB EPROM devices, monitor, BASIC and game routines
Operační systém / Operating system: BASIC v ROM, syntaxí podobný Applesoft BASICu, doplněný monitorem a systémovými rutinami / ROM BASIC with Applesoft-like syntax, machine monitor and system routines
Video / Graphics: Motorola MC6847, text 32 × 16, grafika 128 × 64, 128 × 96, 128 × 192 a až 256 × 192, různé barevné režimy, původně PAL-M, můj kus má kompozitní NTSC / Motorola MC6847, 32 × 16 text, graphics 128 × 64, 128 × 96, 128 × 192 and up to 256 × 192, mode-dependent colours, originally PAL-M, my machine uses NTSC composite
Zvuk / Sound: General Instrument AY-3-8910, tři tónové kanály a šum, na mém exempláři zvuk vyveden novou AV deskou / General Instrument AY-3-8910, three tone channels plus noise, audio provided through my custom AV board
Média / Storage: Kazetový magnetofon 1 200 bit/s, plánované diskové rozšíření, můj kus spouští programy a hry z dostupných médií / Cassette tape at 1,200 bit/s, proposed floppy expansion, my machine runs existing programs and games
Rozhraní / Interfaces: 2 joystickové konektory DE-9 kompatibilní s Atari, EAR a MIC pro magnetofon, systémový expanzní port, původní PAL-M RF a černobílý kompozit, můj kus má barevný NTSC a zvuk / 2 Atari-compatible DE-9 joysticks, EAR and MIC cassette, expansion bus, original PAL-M RF and monochrome composite, my machine now has NTSC colour and audio
Napájení / Power: Externí adaptér 9 V DC, přibližně 600 mA, kladný střed / External 9 V DC supply, approximately 600 mA, centre positive
Původní cena / Original price: Při uvedení do brazilských obchodů v březnu 1985 doporučeno Cr$ 1,1 milionu / Suggested retail price of Cr$ 1.1 million when entering Brazilian shops in March 1985
Náš exemplář / Our machine
Můj CCE MC-1000 jsem získal už rozšířený z původních 16 na 64 KB RAM a s 8 KB videopaměti. Dorazil ale s utrženým konektorem klávesnice a poškozenými vodivými cestami. Spoje jsem opravil a klávesnici zprovoznil.
Větší problém byl obraz v brazilské normě PAL-M. Vyzkoušel jsem pět LCD televizorů i několik CRT, ale obraz byl nekvalitní, nestabilní a bez použitelných barev. Drahý převodník z USA jsem kupovat nechtěl, proto jsem odstranil původní RF modulátor a rozhodl se vyrobit nový kompozitní NTSC výstup se zvukem.
Plošný spoj mi vyrobil kolega, já jej osadil, namontoval a doladil kapacitním trimrem. Zapomněli jsme zrcadlit návrh desky, takže součástky vyšly na opačné straně, ale vše se vešlo. Po úpravě počítač zobrazuje stabilní barevný obraz se zvukem a bez problémů načítá programy i hry.
Nahoře na této stránce najdete odkaz na moje amatérské video na YouTube, které jsem natočil mobilním telefonem jako ukázku funkčnosti tohoto počítače.
My CCE MC-1000 arrived with a torn keyboard connector and damaged PCB tracks. I repaired the connections and restored the keyboard. The machine had already been upgraded to 64 KB RAM and 8 KB video RAM.
The main problem was its Brazilian PAL-M video output. I tested five LCD televisions and several CRT displays, but the picture remained unstable, mostly black and white, and without usable colour. Instead of buying an expensive overseas transcoder, I removed the original RF modulator and fitted a custom NTSC composite video and audio board.
A friend made the PCB, which I assembled and adjusted using its capacitive trimmer. We forgot to mirror the PCB layout, so the components ended up on the opposite side, but everything fitted. The result is a stable colour picture with sound. After reassembly, the computer successfully loaded games and programs.
At the top of this page, you can find a link to my amateur YouTube video, filmed on a mobile phone to demonstrate the computer in operation.
Zdroje / Sources
https://sites.google.com/site/ccemc1000/hist%C3%B3ria
https://sites.google.com/site/ccemc1000/hardware
https://sites.google.com/site/ccemc1000/hardware/mods
https://sites.google.com/site/ccemc1000/hardware/perif%C3%A9ricos
https://datassette.org/pt-br/manuais/cce/mc-1000/hardware/br-brasil
https://ccemc1000.blogspot.com/2022/07/historia.html
https://www.vgdb.com.br/consoles/cce-mc-1000/
https://giovannireisnunes.wordpress.com/2017/05/19/desenvolvimento-cruzado-no-mc-1000/
