Commodore 16

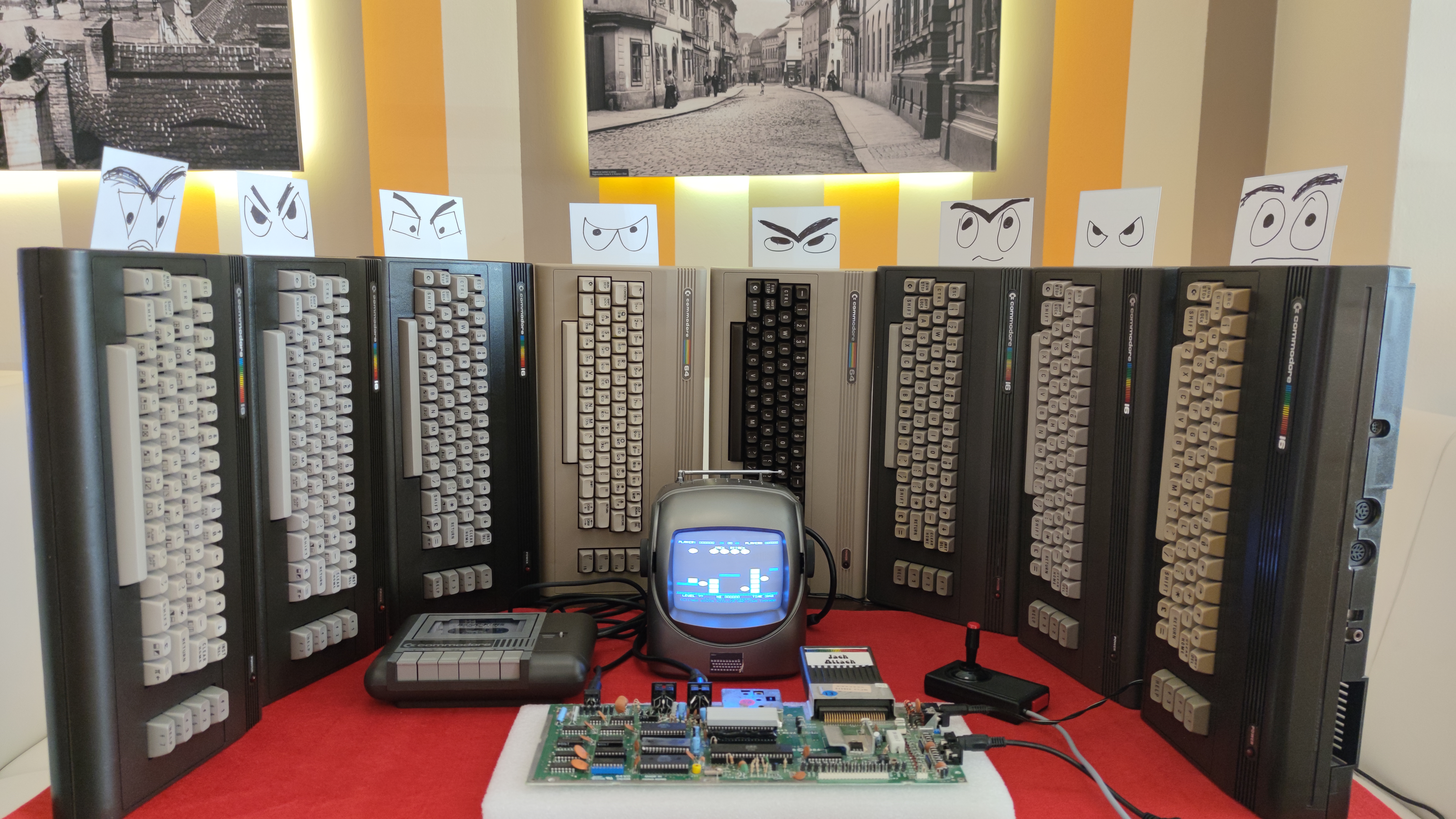

Commodore 16 (1984), můj první počítač z roku 1987, mauzoleum a sbírka 14 funkčních C16 rozšířených na 64 KB RAM / Commodore 16, 14 working units and memorial display for original
←
→
Youtube video →

Země / Country:

USA / United States

Rok / Year:

1984

Česky / Czech:

Commodore 16 je osmibitový domácí počítač firmy Commodore. Patří do krátce vyráběné řady Commodore 264 a na první pohled připomíná známý Commodore 64, jen s tmavou skříní a světlejšími klávesami. Tím ale podobnost z velké části končí. Pod klávesnicí se skrývá odlišná architektura s procesorem MOS 7501 nebo 8501 a čipem TED. C16 byl uveden roku 1984 jako cenově dostupnější následník VIC-20, v amerických reklamách s cenou kolem 99 dolarů. Přestože se od počítačů řady 264 očekávalo hodně, zejména na americkém trhu neuspěly podle představ Commodore. V Evropě si však C16 vytvořil vlastní věrnou komunitu, která mu zůstala dodnes.

Nápad postavit novou rodinu levných počítačů vznikal v Commodore ještě v době, kdy se firma pokoušela vyplnit mezeru mezi starším VIC-20 a mimořádně úspěšným Commodore 64. Značení 264 se v různých souvislostech objevovalo už během vývoje, výslednou prodejní rodinu tvořily hlavně Commodore 16, menší Commodore 116 s gumovou klávesnicí a výkonnější Plus/4. Stroje sdílely procesorovou rodinu, operační systém i videoobvod, ale odlišovaly se především pamětí, klávesnicí a další výbavou. C16 si zachoval pohodlnou klávesnici a tvar známé „chlebovky“, zatímco v základu dostal pouhých 16 KB RAM, oproti 64 KB u Plus/4.

Přesto měl Commodore 16 několik vlastností, které na papíře vypadaly velmi dobře. Hlavní procesor MOS 7501, později 8501, je příbuzný 6502, ale není s ním přímo pinově zaměnitelný. U evropské PAL verze přepíná takt přibližně mezi 0,89 a 1,76 MHz podle toho, kdy čip TED potřebuje přístup do paměti kvůli tvorbě obrazu. Při vhodných výpočtech proto může být C16 znatelně rychlejší než Commodore 64 s procesorem blízkým 1 MHz. Nelze ovšem prostě tvrdit, že běží trvale o 75 procent rychleji: vyšší takt se uplatňuje jen po část času. Z původních 16 KB RAM zbývá po zapnutí přibližně 12 277 bajtů volných pro BASIC. Základní systémové ROM mají dohromady 32 KB a obsahují KERNAL, znakovou sadu a Commodore BASIC 3.5.

Právě BASIC 3.5 je proti BASICu 2.0 z Commodore 64 obrovský posun. K dispozici jsou příkazy pro práci s grafikou, kreslení čar a kružnic, barvy, zvuk a další užitečné operace. Začátečník tak nemusel vytvářet obraz pomocí dlouhých řad příkazů POKE. Grafiku, zvuk, časovače a obsluhu pamětí spojuje jediný obvod TED, který se v počítačích řady 264 vyskytuje pod označením MOS 7360 nebo 8360. Standardní text má 40 sloupců a 25 řádků, grafika nabízí rozlišení 320 × 200 nebo vícebarevných 160 × 200 bodů a také kombinace grafiky s textovými řádky. TED umí 121 skutečně odlišných barev: patnáct barev v osmi úrovních jasu a jednu černou, která zůstává stejná při všech úrovních jasu. Někdy uváděných 128 barev je tedy jen počet kódových kombinací, nikoli různých odstínů.

Jako konkurent Commodore 64 měl ale C16 citelné slabiny. TED neobsahuje hardwarové sprity, které byly pro hry na C64 mimořádně důležité, a jeho zvukový generátor má pouze dva jednoduché kanály pro tóny a šum místo vyspělého tříhlasého SIDu. Nejdůležitějším omezením byla ovšem paměť. Šestnáct kilobajtů nestačilo na mnoho náročnějších her a aplikací. Navíc C16 není kompatibilní s programy pro C64, i když skříň a klávesnice svádějí k opačnému dojmu. Používá také malé kulaté konektory pro joysticky a magnetofon, takže starší příslušenství z C64 často vyžaduje adaptér. Zachoval si ale sériovou sběrnici IEC pro tiskárny a disketové mechaniky, podporoval magnetofon Commodore 1531 a přes rozšiřující port dokázal využít rychlejší disketovou jednotku 1551.

Americký trh přijal řadu 264 vlažně, zato v Evropě, zejména ve Velké Británii, Německu a později i ve východní Evropě, získal C16 početnou uživatelskou základnu. Část strojů se vyráběla nebo prodávala pod licencí také v Latinské Americe. Odhady celkové výroby a prodeje se v historických přehledech rozcházejí, takže pevné tvrzení o pouhých 400 000 kusech není dostatečně spolehlivé. Důležitější je, že právě evropská komunita vytvořila velkou část jeho her a později udržovala živou scénu dem, oprav i hardwarových úprav. Dodnes existují paměťová rozšíření, moderní adaptéry a náhrady procesoru 7501 nebo 8501 za obvody založené na dostupnějším 6502.

Rozšíření C16 na 64 KB je zásadní: počítač pak může spouštět mnoho programů napsaných pro Commodore Plus/4, protože oba stroje sdílejí TED, procesorovou architekturu a BASIC 3.5. Nemusí to ovšem znamenat absolutní kompatibilitu se všemi programy Plus/4, zejména pokud vyžadují jeho dodatečné rozhraní nebo vestavěný kancelářský software. Přesto se tím ze skromného 16KB počítače stane podstatně schopnější stroj. C16 je dodnes zajímavou částí domácí historie řady Commodore 264.

English / Anglicky:

The Commodore 16 is an eight-bit home computer from Commodore. It belongs to Commodore's short-lived 264 series and superficially resembles the familiar Commodore 64, but with a dark case and lighter keys. Underneath that keyboard, however, the architecture is quite different. The C16 uses a MOS 7501 or 8501 processor and the multifunction TED chip. Introduced in 1984 as a lower-cost successor to the VIC-20, it was advertised in the United States for around $99. Commodore had high hopes for the new 264 family, but it fell well short of expectations in the American market. In Europe, by contrast, the C16 developed a loyal following that continues to this day.

The idea of a new family of inexpensive home computers took shape as Commodore looked for ways to fill the gap between its older VIC-20 and the spectacularly successful Commodore 64. The 264 designation appeared during development, while the eventual production family centred on the Commodore 16, the smaller Commodore 116 with its rubber keyboard and the more capable Plus/4. These machines shared the basic processor family, firmware and video architecture, but differed in memory, keyboard and additional hardware. The C16 retained the comfortable full-stroke keyboard and familiar breadbin form, but it shipped with just 16 KB of RAM compared with the Plus/4's 64 KB.

The Commodore 16 nevertheless offered several attractive technical features. Its MOS 7501 processor, later replaced by the 8501, is closely related to the 6502 but is not pin-compatible with it. In the European PAL version the clock switches between approximately 0.89 and 1.76 MHz, depending on when the TED chip needs access to memory to create the video display. In favourable circumstances the C16 can therefore perform calculations noticeably faster than a Commodore 64 running at close to 1 MHz. It would be misleading, however, to claim that it constantly runs 75 percent faster: the higher clock rate is available only for part of the time. Of the original 16 KB RAM, approximately 12,277 bytes are available to BASIC after startup. The system has 32 KB of ROM containing the KERNAL, character generator and Commodore BASIC 3.5.

BASIC 3.5 is one of the C16's greatest strengths compared with the BASIC 2.0 supplied with the Commodore 64. It has dedicated commands for graphics, drawing lines and circles, setting colours, producing sounds and many other useful operations. Beginners no longer have to manipulate the display through lengthy series of POKE commands. Graphics, sound, timers and memory-related functions are combined in a single TED integrated circuit, designated MOS 7360 or 8360 in computers of the 264 family. Standard text uses 40 columns by 25 rows. Bitmap graphics can reach 320 × 200 pixels, with a 160 × 200 multicolour mode and combined text-and-graphics layouts. The TED produces 121 genuinely different colours: fifteen hues at eight brightness levels plus a single black, which remains black at every brightness setting. The sometimes quoted figure of 128 counts encoded combinations rather than distinct visible colours.

As a competitor to the Commodore 64, however, the C16 had serious weaknesses. The TED has none of the hardware sprites so important to C64 games, and its audio is limited to two relatively simple tone/noise channels rather than the sophisticated three-voice SID chip. The most important limitation was memory. Sixteen kilobytes were too little for many ambitious games and applications. Nor does the C16 run C64 software despite its familiar-looking case and keyboard. It also uses small round cassette and joystick connectors, so older Commodore 64 accessories often need an adapter. On the positive side, it retained the IEC serial bus for printers and disk drives, supported the Commodore 1531 Datasette and could use the faster 1551 disk drive via its expansion connector.

The American market greeted the 264 series with little enthusiasm, but the C16 found an audience in Europe, notably Britain and Germany and later parts of Eastern Europe. Related models were also manufactured or sold under licence in Latin America. Published totals for C16 production and sales vary considerably, so the often repeated figure of only 400,000 units should not be treated as certain. More important is the enormous amount of software created by European programmers, followed by a lasting community devoted to games, demos, repairs and modern hardware. Memory upgrades, new interfaces and CPU adapters using the more readily available 6502 are still being developed.

Expanding a C16 to 64 KB makes a major difference. It allows the machine to run many programs originally written for the Commodore Plus/4, because both computers share the TED, a related CPU architecture and BASIC 3.5. It does not guarantee compatibility with absolutely every Plus/4 program, especially software that needs additional interfaces or its built-in productivity ROMs. Nevertheless, the modification transforms an entry-level machine into a substantially more capable computer. The C16 remains a distinctive part of the Commodore 264 family and its home-computer history.

Technické údaje / Specifications

Výrobce / Manufacturer: Commodore Business Machines, USA / Commodore Business Machines, United States

Model: Commodore 16 (C16), řada 264 / 264 series

Rok / Year: 1984

Země / Country: USA / United States

Typ / Type: Osmibitový domácí počítač řady Commodore 264, můj soubor 14 funkčních kusů / Eight-bit Commodore 264-series home computer, my collection of 14 working machines

CPU: MOS Technology 7501 nebo 8501, kompatibilní instrukční sada s MOS 6502, u části sbírkových C16 neinvazivní náhrada procesoru adaptérem MOS 6502 / MOS Technology 7501 or 8501, 6502-compatible instruction set, some collection machines use a non-invasive MOS 6502 CPU adapter

Takt CPU / CPU clock: PAL přibližně 0,885 / 1,76 MHz podle vytížení sběrnice čipem TED / PAL approximately 0.885 / 1.76 MHz depending on TED bus access

RAM: Původně 16 KB RAM a 12 277 bajtů volných pro BASIC, všech mých 14 C16 rozšířeno neinvazivně na 64 KB / Originally 16 KB RAM and 12,277 bytes free for BASIC, all 14 of my C16 machines upgraded non-invasively to 64 KB

ROM: 32 KB ROM celkem, BASIC 3.5 (16 KB), KERNAL (14 KB) a znaková ROM (2 KB) / 32 KB ROM total, BASIC 3.5 (16 KB), KERNAL (14 KB), character ROM (2 KB)

Operační systém / Operating system: Commodore BASIC 3.5 a KERNAL v ROM, grafické a zvukové příkazy bez POKE / Commodore BASIC 3.5 and KERNAL in ROM, dedicated graphics and audio commands

Video / Graphics: MOS TED 7360/8360, text 40 × 25, grafika 320 × 200 nebo 160 × 200, paleta 121 barev (15 × 8 úrovní jasu + černá), bez hardwarových spritů / MOS TED 7360/8360, 40 × 25 text, 320 × 200 or 160 × 200 graphics, 121 colours (15 × 8 brightness levels + black), no hardware sprites

Zvuk / Sound: Čip TED 7360/8360, dva základní zvukové kanály pro tóny a šum / TED 7360/8360 chip, two basic tone/noise channels

Média / Storage: Magnetofon Commodore 1531, sériové disketové mechaniky 1541 a paralelně připojená 1551 přes rozšiřující port, ve sbírce magnetofony ke všem 14 C16 a u části disketové mechaniky / Commodore 1531 Datasette, IEC 1541 floppy and 1551 drive via expansion port, collection has cassette decks for all 14 machines and floppy drives for some

Rozhraní / Interfaces: IEC sériová sběrnice, 7pin mini-DIN pro magnetofon 1531, dva 8pin mini-DIN joystickové porty, cartridge/rozšíření včetně 1551, AV DIN a TV RF / IEC serial bus, 7-pin mini-DIN 1531 cassette connector, two 8-pin mini-DIN joystick ports, cartridge/1551 expansion, AV DIN and TV RF

Napájení / Power: Externí 9 V DC zdroj, zhruba 0,8 A / External 9 V DC power supply, about 0.8 A

Rozměry / Dimensions: Přibližně 407 × 204 × 77 mm / Approximately 407 × 204 × 77 mm

Původní cena / Original price: Při uvedení přibližně 99 USD v USA a 249 DM ve Spolkové republice Německo / Approximately US$99 in the United States and DM 249 in West Germany at launch

Náš exemplář / Our machine

Česky / Czech:

Commodore 16 je můj úplně první počítač a dodnes také můj nejoblíbenější. Ten první jsem získal v roce 1987, kdy se ke mně dostal „pašovaný z Reichu“, tedy ze západního Německa. Právě s ním začalo moje dobrodružství s počítači. Nejenže jsem si ho ponechal, ale časem jsem mu dokonce vlastnoručně postavil malé mauzoleum. Najdeš ho na prvních třech fotografiích galerie. Kdepak, to není žádná přehnaná pocta. Když je něco tvůj úplně první počítač, vlastní mauzoleum si přece zaslouží. 🙂

Dnes mám ve sbírce celkem 14 počítačů Commodore 16 a všechny jsou funkční. Některé mám v původních krabicích, ke všem vlastním magnetofony a k některým také disketové mechaniky. Každý svůj C16 jsem rozšířil z původních 16 KB na 64 KB RAM. Díky tomu na nich mohu spouštět i mnoho programů pro Commodore Plus/4. U části počítačů jsem navíc původní problematické procesory 7501 či 8501 nahradil adaptéry využívajícími MOS 6502. Rozšíření i výměny procesorů jsem prováděl neinvazivně, bez pájení do základní desky.

Ačkoliv mnozí vidí v Commodore 16 jen levnějšího a méně úspěšného bratříčka C64, já na něj nedám dopustit. Čtrnáct funkčních kusů, původní příslušenství, moderní úpravy a vlastní mauzoleum pro první exemplář asi mluví samy za sebe. ❤️

English / Anglicky:

The Commodore 16 was my very first computer and it remains my favourite. I got that first machine in 1987, when it reached me after being “smuggled in from West Germany”, as we used to say at the time. It was the beginning of my entire adventure with computers. I not only kept it, but eventually built a small personal mausoleum for it with my own hands. You can see it in the first three photographs of this gallery. Surely that is not excessive: when a computer is your very first, it deserves a mausoleum of its own. 🙂

Today my collection contains no fewer than 14 Commodore 16 computers, and every one of them works. Some are still complete with their original boxes. I have cassette recorders for all of them and floppy disk drives for some. I expanded every machine from its original 16 KB to 64 KB RAM, allowing me to run many programs written for the Commodore Plus/4. On some units I also replaced the failure-prone original 7501 or 8501 processors with adapter-based substitutes using MOS 6502 chips. These memory and CPU upgrades were performed non-invasively, without soldering modifications to the motherboards.

Many people see the Commodore 16 as little more than the cheaper, less successful brother of the C64. I would never agree. Fourteen working examples, original accessories, modern hardware upgrades and a purpose-built mausoleum for my first machine probably tell their own story. ❤️
