Commodore 64 + Spectravideo SVI-2000 Robot Arm

Commodore 64 chlebník s robotickým ramenem Spectravideo SVI-2000, CRT monitorem, magnetofonem, disketovou mechanikou a joysticky / Commodore 64 breadbin with Spectravideo Robot Arm 2000, CRT, cassette deck, floppy drive and joysticks
←
→
Youtube video →

Země / Country:

USA/Hongkong / United States/Hong Kong

Rok / Year:

1982/1986

Česky / Czech:

Commodore 64 patří mezi nejvýznamnější domácí počítače osmdesátých let. Jeho původní vysoká, zaoblená skříň dostala přezdívku „chlebník“, anglicky breadbin. Společnost Commodore International jej představila na veletrhu CES v Las Vegas v lednu 1982 a v srpnu téhož roku začala prodávat ve Spojených státech za 595 dolarů. Navazoval na úspěšný VIC-20, ale nabídl výrazně více operační paměti, barevnou grafiku, programovatelný zvuk a široké možnosti rozšíření. C64 se proto prosadil nejen jako herní počítač, nýbrž i jako domácí nástroj pro první programování, práci s textem a nejrůznější elektronické experimenty.

Za obchodním úspěchem stála strategie zakladatele Commodoru Jacka Tramiela, který chtěl zpřístupnit počítače běžným domácnostem. Vývojáři Al Charpentier a Charles Winterble využili možností firmy MOS Technology, již Commodore vlastnil. Zakázkové obvody pro grafiku a zvuk byly důležité pro cenu i vlastnosti nového stroje. Právě spojení rozumné ceny s výkonnými specializovanými čipy odlišilo Commodore 64 od mnoha tehdejších konkurentů. Z původně domácího počítače brzy vznikla rozsáhlá platforma s tisíci hrami, programy i periferiemi.

Procesorem původního modelu je MOS Technology 6510, příbuzný známému 6502. Odlišuje se mimo jiné integrovaným vstupně-výstupním portem, který v C64 pomáhá přepínat paměťové banky a ovládat magnetofon. Evropské provedení PAL běží přibližně na 0,985 MHz, severoamerické NTSC na 1,023 MHz. Počítač obsahuje 64 KB dynamické RAM a oddělenou čtyřbitovou paměť barev pro tisíc znakových pozic. Jeho celkových 20 KB ROM se dělí na 8 KB interpretu Commodore BASIC 2.0, 8 KB systému KERNAL a 4 KB znakové ROM. Údaj 16 KB pro samotný BASIC tedy není správný, jde o součet BASICu a KERNALu.

Po zapnutí se objevuje slavná modrá obrazovka s údajem „38911 BASIC BYTES FREE“. Neznamená to, že by zbývající část fyzické RAM v počítači chyběla. BASIC standardně obsluhuje jen určitou souvislou oblast adresového prostoru, zatímco jiné oblasti jsou při výchozím nastavení překryty ROM nebo mapovány na vstupně-výstupní obvody. Programy ve strojovém kódu mohou mapování změnit a využít prakticky celou 64KB operační paměť. Právě tato pružnost byla důležitá pro náročné hry i pro práci demoscény.

Grafiku vytváří speciální obvod VIC-II. Nabízí textovou obrazovku 40 × 25 znaků, šestnáct barev, bitmapu 320 × 200 bodů ve vysokém rozlišení a vícebarevný režim 160 × 200. Významnou výhodou je osm hardwarových spritů, tedy pohyblivých grafických objektů. V rukou zkušených programátorů se staly základem plynulých her, animací a později i nečekaně složitých dem. Důmyslné programové postupy jako multiplexování spritů nebo rasterové efekty umožnily překračovat zdánlivé meze původního hardwaru.

Neméně slavný je zvukový čip SID 6581 se třemi programovatelnými hlasy. Nabízí několik zvukových průběhů, řízení obálky ADSR, modulaci a analogový filtr. Právě původní chlebníky bývají vybaveny typem 6581, zatímco u řady pozdějších Commodorů 64C se objevuje novější SID 8580 s trochu jiným charakterem zvuku. SID se stal symbolem počítačové hudby a hudebníci pro něj tvoří dodnes. Projekt High Voltage SID Collection oznámil v červnu 2026 překročení hranice 61 000 archivovaných souborů SID, tedy podstatně více než často citovaných padesát tisíc.

Velkou předností byla konektivita. Port pro magnetofon Datasette umožňoval levný záznam programů, sériová sběrnice Commodore IEC sloužila především disketovým mechanikám a tiskárnám. K dispozici jsou dva devítipinové joystickové porty, samostatný User Port s programovatelnými signály, expansion port pro cartridge a další rozšíření, televizní RF modulátor a audio-video výstup pro monitor. C64 neměl vestavěný standardní paralelní port Centronics jako počítače IBM PC. Paralelně použitelné signály poskytoval především uživatelský port a případné převodní adaptéry.

Ke Commodoru vznikalo příslušenství od obyčejných joysticků a magnetofonů přes disketové mechaniky Commodore 1541 a 1541-II až po modemy, světelná pera a neobvyklé řídicí systémy. Právě k nim patří robotické rameno Spectravideo SVI-2000 Robot Arm, známé také pod značkou QuickShot. Na trh přišlo přibližně roku 1986, tedy několik let po původním Commodoru 64. Šlo o malé výukové elektromechanické zařízení s pěti motoricky řízenými pohyby. Umožňovalo otáčení základny, pohyby jednotlivých částí ramene, zápěstí a ovládání koncového úchopu. Mezi výměnné pracovní nástavce patřilo chapadlo, lopatka a magnet. Konstrukce obsahovala také malé pracovní světlo.

Rameno mohlo fungovat i bez počítače. Pro přímé ruční ovládání se k němu připojovaly dva joysticky kompatibilní se standardem Atari. Motory napájely čtyři články typu D po 1,5 V, případně vhodný externí zdroj. Spectravideo nabízelo více sestav. Samotný robot nesl označení SVI-2000, sada SVI-2000A Alpha Pack přidávala dva joysticky QuickShot. Varianta SVI-2000B Beta Pack cílila na majitele MSX a obsahovala příslušné rozhraní. Samostatná cartridge SVI-2000C nesla 16KB ROM s jazykem ROGO, připomínajícím LOGO a určeným k programování pohybů robota. Původní ROGO vyžadovalo počítač MSX s alespoň 64 KB RAM.

Důležité je odlišit počítačové platformy. Pro SVI-2000 existovala také samostatná rozhraní pro stroje Commodore, včetně C64 a C128. MSX cartridge s jazykem ROGO však nebyla standardním programem pro Commodore 64. Řídicí programy a technické rozhraní závisely na konkrétním počítači. Robotické rameno umožňovalo názorně předvádět vztah mezi počítačovou instrukcí, elektrickým signálem a skutečným pohybem motoru. Současně připomínalo, že mechanická zařízení mají koncové polohy a jednotlivé osy nelze řídit bez ohledu na bezpečné zastavení. Francouzská dobová cena sady Alpha Pack se pohybovala kolem 690 franků.

Počet prodaných Commodorů 64 je historicky sporný. Tradiční publikace často opakují 17 milionů, někdy 22 nebo dokonce 30 milionů kusů. Analýza dochovaných sériových čísel odhadovala přibližně 12,5 milionu. Pozdější rozbor výročních zpráv a interních prodejních dokumentů společnosti Commodore dospěl k odhadu kolem 10,6 milionu samotných C64. Čísla komplikuje také společné vykazování prodejů Commodoru 64 a Commodoru 128 v některých letech. Guinness World Records i při těchto konzervativnějších odhadech uvádí C64 jako nejprodávanější jednotlivý model stolního počítače.

Původní vysoký chlebník dostal v roce 1986 modernizovaného sourozence Commodore 64C, označovaného někdy také C64 II. Novější provedení používalo nižší, světlejší skříň a podle výrobní revize také upravené vnitřní obvody, ale zachovávalo základní kompatibilitu. Po bankrotu Commodoru v roce 1994 nezmizely hry ani nadšení jeho uživatelů. Stále vzniká nový software, hudba, hardwarová rozšíření i opravy původních strojů. Sestava s robotickým ramenem Spectravideo připomíná neobyčejnou šíři tehdejší osmibitové techniky: od prvního příkazu v BASICu přes hudbu SID až k pohybu skutečného robota.

English / Anglicky:

The Commodore 64 is one of the most important home computers of the 1980s. Its original tall, rounded enclosure earned the affectionate nickname breadbin. Commodore International first presented the machine at the Consumer Electronics Show in Las Vegas in January 1982 and launched it in the United States that August for $595. It followed the successful VIC-20, but offered substantially more RAM, colour graphics, programmable sound and expansion opportunities. The C64 became not only a popular gaming machine but also an accessible introduction to programming, word processing and electronic experimentation.

Much of the company's commercial success reflected founder Jack Tramiel's commitment to affordable computers for ordinary households. Engineers Al Charpentier and Charles Winterble benefited from Commodore's ownership of semiconductor company MOS Technology. Custom video and sound chips were crucial to keeping manufacturing costs down while offering capabilities that other systems could match only with more expensive hardware. This combination helped turn the C64 into a lasting software and peripheral platform with thousands of programs, games and hardware accessories.

The original CPU was the MOS Technology 6510, related to the familiar 6502. Its differences included an integrated I/O port used in the C64 for bank-switching memory and controlling cassette hardware. European PAL computers operated at approximately 0.985 MHz, while North American NTSC models ran at about 1.023 MHz. The C64 contained 64 KB of dynamic RAM and separate four-bit colour memory for one thousand character positions. A total of 20 KB of ROM comprised 8 KB of Commodore BASIC 2.0, 8 KB of KERNAL system firmware and 4 KB of character ROM. A description assigning 16 KB to BASIC alone is inaccurate: that figure combines the BASIC interpreter and KERNAL.

On startup, the computer displayed its famous blue screen and the message “38911 BASIC BYTES FREE.” This did not mean that the remaining physical RAM was missing. Standard BASIC managed a contiguous region of the address space, while other areas were covered by ROM or mapped to I/O hardware. Machine-language programs could change this mapping and use virtually the complete 64 KB RAM. This flexibility was important for demanding games and, later, the spectacular effects developed by the Commodore demoscene.

Graphics were provided by the VIC-II custom chip. It supported a conventional 40 × 25 character display, a palette of sixteen colours, 320 × 200 high-resolution bitmaps and a 160 × 200 multicolour bitmap mode. Eight hardware sprites allowed programmers to move graphical objects independently of the background. Clever techniques such as sprite multiplexing and raster effects enabled developers to exceed the apparent limitations of the original machine. These capabilities helped make the Commodore 64 a formidable gaming platform throughout the 1980s.

Equally important was the famous SID 6581 sound synthesizer. Its three programmable voices offered different oscillator waveforms, ADSR envelopes, modulation and an analogue filter. Original breadbin computers commonly contained the 6581, while many later C64C machines used the revised 8580 with a somewhat different sound character. The SID became an enduring symbol of computer music. As of its June 2026 release, the volunteer-maintained High Voltage SID Collection reported more than 61,000 archived SID files, considerably more than the 50,000 frequently quoted in older articles.

Connectivity was another strength. The dedicated Datasette socket supported inexpensive tape storage, while the Commodore IEC serial bus connected floppy drives and printers. Two nine-pin ports accepted joysticks and other controllers. The User Port supplied programmable signals for communication and electronics projects, while the rear expansion port supported cartridges and specialist interfaces. Television output was available through the RF modulator and monitors connected through a separate audio/video socket. The C64 did not include an ordinary built-in Centronics printer interface in the manner of many IBM-compatible PCs, although parallel signals could be accessed through the User Port and external adapters.

A vast range of peripherals emerged for the Commodore family, from game controllers and tape decks to 1541 and 1541-II disk drives, modems, light pens and unusual control devices. A particularly memorable example was the Spectravideo SVI-2000 Robot Arm, also marketed under the QuickShot name. It reached the market around 1986, several years after the first Commodore 64. This compact educational electromechanical robot offered five motorised movements, including base rotation, movement of the arm sections and wrist, and opening or closing the gripper. The interchangeable end tools included a gripper, a shovel and a magnetic attachment. A small work light was also incorporated into the design.

The robot arm could function without a computer. Two Atari-compatible joysticks connected directly to it for manual control. Its motors were powered by four 1.5-volt D-cell batteries or a suitable external supply. Spectravideo offered several packages. SVI-2000 referred to the robot on its own, whereas the SVI-2000A Alpha Pack added two QuickShot joysticks. The SVI-2000B Beta Pack targeted owners of MSX computers and included an interface. A separate SVI-2000C cartridge contained 16 KB ROM with ROGO, a robot-control language related to LOGO. Original ROGO software was intended for MSX systems with at least 64 KB RAM.

These computer platforms must be distinguished carefully. Separate SVI-2000 interfaces were also produced for Commodore computers including the C64 and C128, but the MSX ROGO cartridge should not be described as a standard Commodore 64 program. Control software and the corresponding electronics depended on the host computer. The SVI-2000 made it possible to explore the relationship between program instructions, electrical signals and physical motor movement. At the same time it demonstrated the practical constraints of mechanical devices, including end stops and the need to avoid activating opposing motor directions simultaneously. A contemporary French price for the Alpha Pack was approximately 690 francs.

The total number of Commodore 64 computers sold remains a historical controversy. Traditional accounts frequently quote 17 million, sometimes 22 million or even 30 million. A study of surviving serial numbers suggested around 12.5 million, while a later investigation based on Commodore annual reports and surviving internal sales records estimated approximately 10.6 million C64 units. Commodore's practice of reporting C64 and C128 sales together in some years complicates the picture. Guinness World Records nevertheless continues to recognise the C64 as the best-selling individual desktop computer model, even under the more conservative estimates.

In 1986 the original tall breadbin was joined by the redesigned Commodore 64C, also called the C64 II in some markets. Its lower, lighter-coloured case and revised internal electronics modernised the appearance while preserving the essential software platform. Commodore's bankruptcy in 1994 did not end the enthusiasm of its users. New games, music, demos, hardware expansions and restoration projects continue to appear. The pairing of an original C64 with the Spectravideo robotic arm illustrates just how broad home computing could be, from a first BASIC program and SID music to the movement of a real mechanical robot.

Technické údaje / Specifications

Výrobce / Manufacturer: Commodore Business Machines, Spectravideo International / QuickShot

Model: Commodore 64

Rok / Year: 1982/1986

Země / Country: USA/Hongkong / United States/Hong Kong

Typ / Type: Osmibitový domácí počítač Commodore 64 a výukové robotické rameno Spectravideo SVI-2000 / Eight-bit Commodore 64 home computer with Spectravideo SVI-2000 educational robot arm

CPU: Commodore 64: osmibitový MOS Technology 6510, SVI-2000: elektromechanické zařízení ovládané samostatným rozhraním / Commodore 64: 8-bit MOS Technology 6510, SVI-2000 electromechanical device controlled by dedicated interface

Takt CPU / CPU clock: C64: přibližně 0,985 MHz PAL a 1,023 MHz NTSC / C64 approximately 0.985 MHz PAL and 1.023 MHz NTSC

RAM: C64: 64 KB dynamické RAM a samostatná čtyřbitová barevná paměť o 1000 pozicích / C64 64 KB DRAM plus separate 1,000-entry four-bit colour RAM

ROM: C64: 20 KB, BASIC 2.0 8 KB, KERNAL 8 KB, znaková ROM 4 KB. Cartridge ROGO 16 KB patří k MSX rozhraní robota / C64 20 KB, BASIC 2.0 8 KB, KERNAL 8 KB, character ROM 4 KB. Separate MSX robot interface uses 16 KB ROGO cartridge

Operační systém / Operating system: Commodore BASIC 2.0 a KERNAL v ROM, řídicí software robota se zavádí samostatně / Commodore BASIC 2.0 and KERNAL in ROM, separate robot control software

Video / Graphics: C64: MOS VIC-II, text 40 × 25, grafika 320 × 200 hires a 160 × 200 multicolor, 16 barev, 8 hardwarových spritů / C64 MOS VIC-II, 40 × 25 text, 320 × 200 hires and 160 × 200 multicolour, 16 colours, eight hardware sprites

Zvuk / Sound: Původní C64: MOS SID 6581, 3 nezávislé hlasy, ADSR, analogový filtr. Pozdější C64C často používá 8580 / Original C64 MOS SID 6581, three independent voices, ADSR and analogue filter. Later C64C often uses 8580

Média / Storage: C64: Commodore Datasette, disketové mechaniky 1541/1541-II, cartridge. Software robota se používá podle konkrétního počítačového rozhraní / C64 Datasette, 1541/1541-II floppy drives, cartridges. Robot software depends on computer interface

Rozhraní / Interfaces: C64: dva joystick porty, Commodore IEC sériová sběrnice, Datasette, cartridge expansion, User Port, RF a A/V. SVI-2000: dva přímo připojené joysticky nebo samostatné rozhraní pro C64 či jinou platformu / C64 two joystick ports, serial IEC, Datasette, cartridge expansion, User Port, RF and A/V. SVI-2000 direct dual joystick control or dedicated computer interface

Napájení / Power: C64: externí zdroj 5 V DC a 9 V AC. Rameno Spectravideo SVI-2000: čtyři baterie D 1,5 V nebo vhodný externí zdroj / C64 external 5 V DC and 9 V AC. Spectravideo SVI-2000 four D-cell 1.5 V batteries or suitable external PSU

Rozměry / Dimensions: Počítač Commodore 64 přibližně 404 × 216 × 75 mm, rozměry robotického ramene Spectravideo SVI-2000 nejsou ověřeny / Commodore 64 computer approximately 404 × 216 × 75 mm, Spectravideo SVI-2000 Robot Arm dimensions not verified

Původní cena / Original price: C64 při uvedení roku 1982 v USA 595 USD, sada SVI-2000A Alpha Pack ve Francii přibližně 690 franků kolem roku 1986 / C64 U.S. launch price $595 in 1982, SVI-2000A Alpha Pack around 690 French francs in 1986

Náš exemplář / Our machine

Česky / Czech:

V této společné galerii představuji svůj Commodore 64 v původní vysoké skříni, takzvaný chlebník, společně s robotickým ramenem Spectravideo Robot Arm 2000 a rozhraním určeným právě pro tento počítač. Na stole je také CRT monitor, kazetový magnetofon Datasette, disketová mechanika a dva joysticky. Na obrazovce jsou vidět jak ovládací program robota, tak adresář diskety se souborem ROBOT-2000.

Žluté robotické rameno s černým chapadlem tvoří vedle béžového Commodoru krásný kontrast. Poslední dvě fotografie ukazují obě strany elektronického rozhraní. Na jedné straně jsou vidět tranzistory, rezistory a integrovaný obvod, na druhé pájecí spoje a barevné připojovací vodiče. Robotické rameno Spectravideo jsem už dříve představil samostatně, ale vedle Commodoru 64 je dobře vidět, že tehdejší počítače nesloužily jen ke hrám a BASICu. Takové příslušenství doslova přenášelo jejich programy do fyzického světa.

English / Anglicky:

This gallery combines my original Commodore 64 in the tall breadbin case with a Spectravideo Robot Arm 2000 and the dedicated interface intended for this computer. The tabletop setup also includes a CRT monitor, a Commodore Datasette recorder, a floppy disk drive and two joysticks. The photographs show the robot control software on the screen and a floppy disk directory entry named ROBOT-2000.

The bright yellow robotic arm and its black gripper make a striking contrast with the beige Commodore. The final two gallery pictures show both sides of the electronic interface. One reveals the transistors, resistors and integrated circuit, while the other shows solder joints and multicoloured connecting wires. Together with the Commodore 64, the Spectravideo robotic arm demonstrates that these computers could control physical devices as well as run games and BASIC programs.

Zdroje / Sources

https://www.guinnessworldrecords.com/world-records/72695-most-computer-sales

https://commodore.international/2021/07/05/how-many-c64-and-c128-were-actually-sold/

https://www.pagetable.com/110

https://www.msx.org/wiki/Spectravideo_SVI-2000

https://www.msx.org/wiki/SVI_RobotArm

https://manuals.plus/m/7edb75aad5aeb87a45fd82cc157bc7bd232ad472fadc65b60c35b5fa06248cc2

https://hvsc.de/

https://c64os.com/c64os/afterlifeguide/part_ii

https://www.c64-wiki.com/wiki/C64

https://en.wikipedia.org/wiki/Commodore_64

Fotodokumentace / Photo documentation

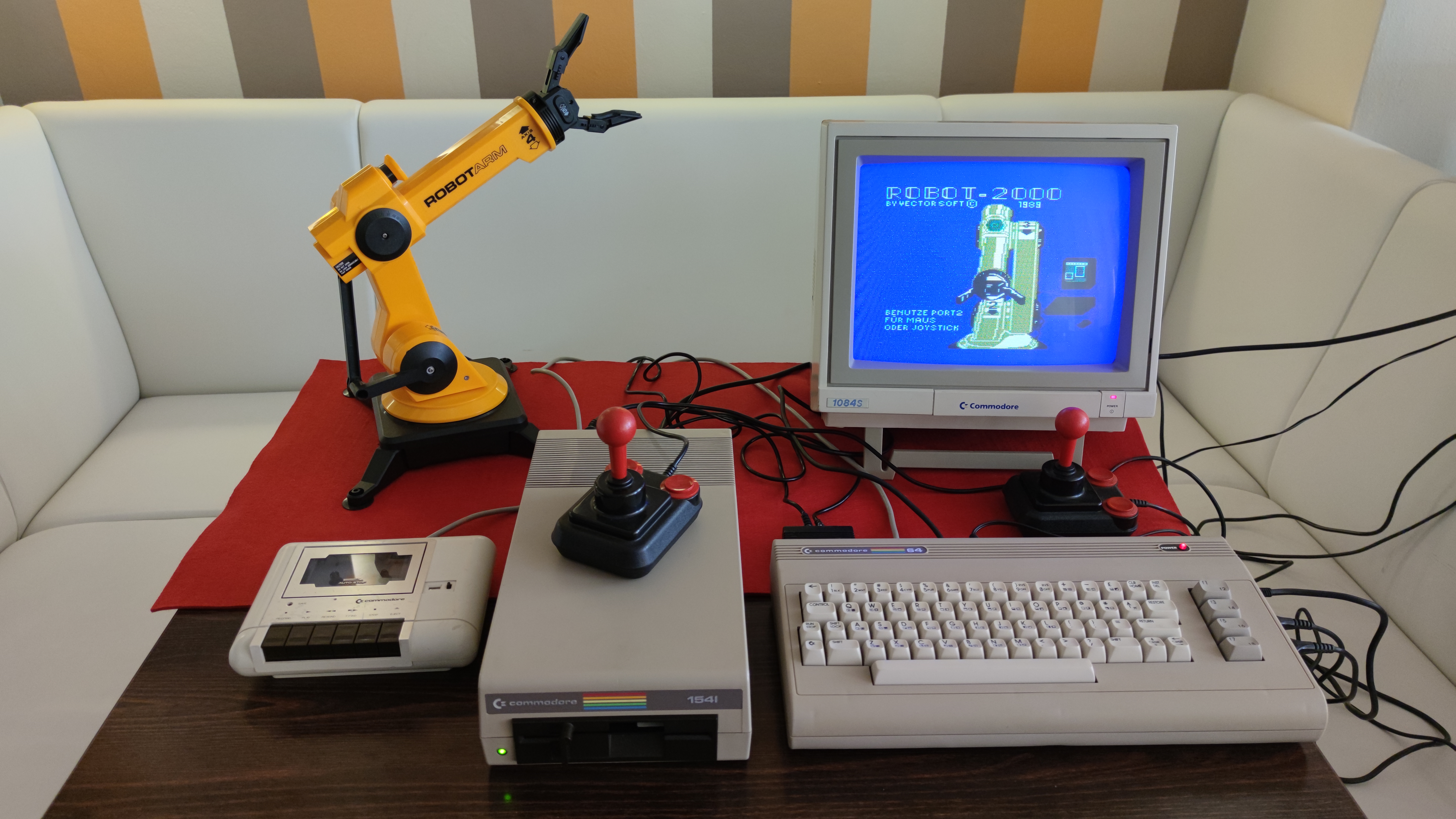

Commodore 64 chlebník s robotickým ramenem Spectravideo SVI-2000 a monitorem / Commodore 64 breadbin with Spectravideo SVI-2000 robot arm and CRT monitor
Obrazovka C64 s výpisem souborů diskety včetně ROBOT-2000 / Commodore 64 screen showing floppy directory including ROBOT-2000
Commodore 64 breadbin a Spectravideo SVI-2000 na stole / Commodore 64 breadbin and Spectravideo SVI-2000 on a table
Elektronické rozhraní robotického ramene SVI-2000 pro Commodore 64 / Spectravideo SVI-2000 robot arm interface electronics for Commodore 64
Commodore 64 a Spectravideo Robot Arm 2000 s otevřeným chapadlem / Commodore 64 and Spectravideo Robot Arm 2000 with open gripper
Robotické rameno Spectravideo SVI-2000 vedle disketové mechaniky a C64 / Spectravideo SVI-2000 robot arm beside floppy drive and C64
Spectravideo Robot Arm 2000, Commodore 64 a dva joysticky / Spectravideo Robot Arm 2000, Commodore 64 and two joysticks
Pájecí strana rozhraní Spectravideo SVI-2000 s kabely / Solder side of Spectravideo SVI-2000 interface with wiring
