Commodore 64 + tiskárna MPS-803

Země / Country:
USA / United States
Rok / Year:
1982/1985
Česky / Czech:
Commodore 64 a jehličková tiskárna MPS-803 představují dvě důležité stránky domácí výpočetní techniky osmdesátých let. Zatímco samotný C64 se proslavil především hrami, grafikou a hudbou, připojená tiskárna z něj dělala také pracovní nástroj. Umožňovala převést programový výpis, text, tabulku nebo obrázek z obrazovky na skutečný papír. Sestava spojuje počítač uvedený roku 1982 s tiskárnou z roku 1985, která byla určena přímo pro počítače Commodore.
Původní Commodore 64 představila společnost Commodore na veletrhu Consumer Electronics Show v Las Vegas v lednu 1982. Ve Spojených státech začal být prodáván v srpnu téhož roku za 595 dolarů. Navázal na úspěch předchozího VIC-20, ale nabídl podstatně větší paměť a specializované grafické i zvukové obvody. Zakladatel firmy Jack Tramiel prosazoval co nejdostupnější počítače pro domácnosti. Vlastní výroba polovodičů ve firmě MOS Technology pomáhala Commodoru snižovat náklady a podstatně ovlivnila cenu i technické provedení nového stroje.
Zaoblená, poměrně vysoká skříň původního C64 si vysloužila přezdívku „chlebník“, v angličtině breadbin. Podoba klávesnice se v průběhu výroby měnila. Známé je zejména tmavě hnědé provedení s popisy grafických znaků na předních stranách kláves, zatímco některé pozdější varianty ve stejné nebo podobné skříni používaly světlejší klávesy. Barva klávesnice sama o sobě nestačí k určení přesného roku výroby, osazení základní desky ani původnosti všech dílů. Modernizovaný Commodore 64C dostal v roce 1986 nižší, klínovitou skříň, ale v zásadě zachoval programovou kompatibilitu.
Srdcem C64 je osmibitový mikroprocesor MOS Technology 6510, příbuzný procesoru 6502. V evropské variantě PAL pracuje přibližně na 0,985 MHz, v americké verzi NTSC kolem 1,023 MHz. Počítač má 64 KB dynamické operační paměti a samostatnou barevnou paměť pro zobrazované znaky. Celkem 20 KB systémové ROM tvoří 8 KB interpretu Commodore BASIC 2.0, 8 KB operačních rutin KERNAL a 4 KB znakové ROM. Slavné úvodní hlášení „38911 BASIC BYTES FREE“ udává výchozí prostor pro program v BASICu, nikoli celkovou velikost fyzické RAM. Strojový kód a přepínání paměťových bank umožňují využít větší část adresového prostoru.
Grafický obvod VIC-II vytváří textové zobrazení 40 × 25 znaků, grafiku 320 × 200 bodů ve dvoubarevném režimu a 160 × 200 bodů ve vícebarevném režimu. Nabízí paletu šestnácti barev a osm hardwarových spritů. Zvukový obvod SID 6581 se třemi programovatelnými hlasy, zvukovými obálkami a filtrem patří k nejznámějším součástkám celého počítače. Pozdější výrobní revize mohly používat jiný SID, zejména 8580, takže samotný typ skříně nezaručuje konkrétní osazení. Právě grafika, zvuk a široká programová základna udělaly z C64 jednoho z nejslavnějších osmibitových počítačů.
Vedle her nabízel Commodore 64 rozsáhlé možnosti připojení. Programy bylo možné zaznamenávat na kazety pomocí Datasette, ukládat na diskety v mechanikách řady 1541 nebo spouštět z cartridge. Počítač má dva joystickové porty, User Port, rozšiřující konektor, televizní RF výstup, samostatný obrazový a zvukový výstup a především sériovou sběrnici Commodore IEC. Ta sloužila k připojování disketových mechanik i tiskáren. Nešlo o běžný paralelní konektor Centronics, jaký byl znám u řady jiných počítačů a kancelářských tiskáren.
Do této kategorie příslušenství patřila Commodore MPS-803. Písmena MPS označovala sérii maticových tiskáren se sériovým rozhraním. Model byl uveden roku 1985 a vycházel z konstrukce společnosti Brother, příbuzné tiskárně M-1009, která na rozdíl od Commodoru používala paralelní rozhraní Centronics. Commodore nabízel MPS-803 v několika barevných provedeních, včetně tmavého vzhledu vhodného k počítačům řady 264. Podstatnější než barva byla její připravenost pro sériovou sběrnici Commodore, takže nebylo nutné pořizovat další převodník.
MPS-803 je nárazová jehličková tiskárna se sedmi tiskovými jehlami. Tisková hlava skládá běžný znak z matice šesti sloupců a sedmi řádků bodů. Jehly přes barvicí pásku vytvářejí otisky na papíře, zatímco hlava pojíždí zleva doprava i zprava doleva. Výrobce udával rychlost 60 znaků za sekundu, šířku až 80 znaků na řádku při hustotě 10 znaků na palec a řádkování 6 nebo 8 řádků na palec. Tiskárna používá černou látkovou barvicí pásku v kazetě. Kromě písmen, číslic a interpunkce ovládá znaky PETSCII a vlastní bodovou grafiku.
Pro tuto tiskárnu je příznačná poměrně jednoduchá konstrukce. Papír se standardně podává třecím mechanismem, a proto lze používat jednotlivé listy včetně formátu A4. S přídavným traktorem TU-803 je možné pracovat také s nekonečným papírem s perforovanými okraji. K ručnímu posuvu slouží boční kolečko, automatický posuv řádku ovládá samostatné tlačítko. Přístroj má dva konektory sériové sběrnice IEC, což dovoluje řetězit další zařízení, a na zadní straně přepínat adresu tiskárny mezi 4 a 5. Díky tomu může být připojena současně s disketovou mechanikou.
MPS-803 rozlišuje režim grafických znaků a obchodní znakovou sadu s malými a velkými písmeny. Výstup lze rozšířit také o inverzní a dvojnásobně široké znaky. Její omezení však byla dobře patrná při sazbě běžného textu: sedmibodová výška nepodporovala přirozené sestupné části některých písmen, například g, j nebo p. V porovnání s kvalitnějšími kancelářskými tiskárnami nebyly znaky tak čitelné. Naproti tomu schopnost vytisknout bodovou grafiku byla pro domácí uživatele a programátory velmi atraktivní.
Obsluha ze samotného BASICu byla jednoduchá. Příkaz OPEN 4,4 otevřel komunikační kanál zařízení na adrese 4, PRINT#4 odeslal text tiskárně a CLOSE 4 kanál uzavřel. Příkaz CMD umožňoval přesměrovat na tiskárnu například výpis programu pomocí LIST. Tiskárna měla vlastní elektroniku s řadičem NEC µPD7811G a 4 KB ROM, takže Commodore 64 nemusel jednotlivé tiskové jehly řídit přímo. Výsledky na papíře závisely také na použitém programu, nastavení režimu a grafických ovladačích.
Dobové recenze zachycují rozdíl mezi katalogovými čísly a reálným používáním. Časopis Compute!'s Gazette v červenci 1985 porovnal MPS-803 s MPS-802. Uváděl doporučenou americkou cenu 199 dolarů za MPS-803 a ocenil její rychlejší tisk grafiky. Při zkoušce osmistránkového dokumentu však byla skutečná efektivní rychlost přibližně poloviční oproti udávaným 60 znakům za sekundu. Na druhé straně grafiku z programu Koalaprint vytiskla MPS-803 za méně než tři minuty, zatímco MPS-802 potřebovala téměř 21 minut. Pro tisk programových výpisů a obrázků tak dávala MPS-803 dobrý smysl, přestože pro kancelářský text existovaly vhodnější stroje.
Commodore 64 se stal mimořádně úspěšnou platformou. Přesný počet prodaných kusů dodnes závisí na metodice a použitých dobových dokladech, takže často uváděné vysoké odhady nelze považovat za jediná nezpochybnitelná čísla. Počítač má dodnes aktivní komunitu, demoscénu i nové programy a hardwarová rozšíření. Tiskárna MPS-803 připomíná méně nápadnou, ale důležitou část jeho historie: dobu, kdy bylo možné vlastní program nejen spustit, ale také si jeho výpis či grafiku odnést domů na listu papíru.
English / Anglicky:
The Commodore 64 and the MPS-803 dot matrix printer represent two important aspects of home computing in the 1980s. While the C64 became famous above all for games, graphics and music, a connected printer also turned it into a practical working computer. Program listings, documents, tables and pictures could leave the screen and become permanent marks on paper. This pairing brings together a computer introduced in 1982 and a printer launched in 1985 specifically for Commodore systems.
Commodore unveiled the original Commodore 64 at the Consumer Electronics Show in Las Vegas in January 1982. It went on sale in the United States in August of that year at $595. The machine followed the successful VIC-20 but offered substantially more memory, dedicated video hardware and a sophisticated sound chip. Commodore founder Jack Tramiel pursued a strategy of making computing affordable for ordinary households. Ownership of semiconductor company MOS Technology gave Commodore an important advantage in component pricing and allowed it to develop distinctive custom circuitry.
The tall, rounded enclosure of the original C64 became known as the breadbin. Keyboard details varied throughout production. The best-known early appearance combines a dark brown keyboard with PETSCII graphic legends on the front faces of the keys, although lighter keyboards also appeared in certain later machines with similar cases. Keyboard colour alone cannot establish the precise manufacturing year, motherboard revision or originality of all components. The redesigned Commodore 64C, introduced in 1986, used a lower, wedge-shaped case while largely retaining the same software platform.
At its heart is the eight-bit MOS Technology 6510, a relative of the 6502. The European PAL version runs at approximately 0.985 MHz, while NTSC models operate at roughly 1.023 MHz. The computer carries 64 KB of dynamic RAM plus separate colour memory for the screen. Its 20 KB of built-in system ROM is divided into 8 KB of Commodore BASIC 2.0, 8 KB of KERNAL routines and 4 KB of character data. The familiar start-up message, 38911 BASIC BYTES FREE, refers to the BASIC programming area rather than the total amount of physical RAM. Machine-language software can alter memory mapping to make much wider use of the available address space.
The custom VIC-II video circuit provides a 40 by 25 character display, a 320 by 200 high-resolution bitmap mode, a 160 by 200 multicolour mode, a palette of 16 colours and eight hardware sprites. Music and sound effects are handled by the three-voice MOS SID 6581 with programmable envelopes and a filter. Some later Commodore 64 revisions used the different SID 8580, so the external case is not sufficient evidence of the chip inside a particular computer. Together, the graphics, sound and enormous software library established the machine as one of the defining eight-bit home computers.
The C64 was also unusually expandable. Programs could be loaded from Datasette tape, floppy drives such as the Commodore 1541, or expansion cartridges. Its connections include two joystick ports, a User Port, the cartridge expansion port, RF television output, an audio/video monitor connection and the Commodore IEC serial bus. The IEC bus was designed to connect devices such as disk drives and printers. It was not an ordinary Centronics parallel printer port of the kind familiar from many other computer systems.
The Commodore MPS-803 belonged to the company's family of serial dot matrix printers. Released in 1985, it was based on a Brother design related to the M-1009 printer, which used a Centronics interface rather than Commodore IEC. The MPS-803 was available in different external colour schemes, including a dark version suited to the Commodore 264 family. Its central attraction was direct compatibility with the IEC bus, eliminating the need for a separate interface converter.
Mechanically, the MPS-803 is a seven-pin impact dot matrix printer. Its printhead produces ordinary characters using a matrix six dots across and seven dots high. The pins strike an inked fabric ribbon against the paper, with the carriage travelling in both directions. The specified print rate is 60 characters per second, with up to 80 characters per line at 10 characters per inch and 6 or 8 lines per inch. It uses a replaceable black fabric ribbon cartridge. Alongside letters and numbers, it can print Commodore PETSCII graphics and addressable dot patterns.
Paper handling is relatively simple and useful. Standard friction feed accepts separate sheets, including A4 paper. An optional TU-803 tractor unit accommodates continuous fanfold paper with sprocket holes. A side-mounted handwheel advances the paper manually, while a separate control moves it forward one line at a time. Two IEC serial sockets allow another peripheral to be chained to the bus, and a switch at the back selects device address 4 or 5. This is especially convenient when the computer is also connected to a floppy drive.
The printer supports a Commodore graphics character set and a business character set containing upper and lower case letters. Reverse printing and double-width characters extend its formatting options. Nevertheless, the seven-dot character height imposed visible limitations. Letters with descenders, such as g, j and p, were not rendered with naturally descending strokes in the ordinary font. Print quality was consequently less attractive for office correspondence than that of some more expensive printers, although the ability to produce bitmapped graphics was useful for programmers and home users.
Printing from BASIC was straightforward. OPEN 4,4 opened the channel to printer device 4, PRINT#4 sent text, and CLOSE 4 released the channel. The CMD command could redirect output, allowing a BASIC program to be printed with LIST. Inside the MPS-803, its own controller, a NEC µPD7811G, and 4 KB of ROM managed the printing process. The C64 therefore did not need to operate each print pin itself. Graphic output depended on the software being used and the selected printer modes.
A contemporary review gives a particularly revealing picture of its strengths and weaknesses. In July 1985, Compute!'s Gazette compared the MPS-803 with the MPS-802 and listed the MPS-803 at a suggested American retail price of $199. The reviewer found its graphics printing markedly quicker. In a test involving eight pages of text, the effective throughput was around half the headline 60 characters per second. Yet a high-resolution Koalaprint image took the MPS-803 less than three minutes, compared with almost 21 minutes for the MPS-802. It made sense for program listings and pictures, even though other printers were better suited to polished office text.
The Commodore 64 went on to become an exceptionally successful home computer platform. Precise worldwide sales figures remain disputed, and widely quoted estimates should not be presented as a single undisputed total. Its active community still creates new software, music, demos and hardware expansions. The MPS-803 recalls another part of the same history: a period when writing your own program also meant being able to print its listing or graphics and keep the results on a physical sheet of paper.
Technické údaje / Specifications
Výrobce / Manufacturer: Commodore Business Machines, tiskárna MPS-803 podle konstrukce Brother M-1009 / Commodore Business Machines, MPS-803 printer based on Brother M-1009 design
Model: Commodore 64
Rok / Year: 1982/1985
Země / Country: USA / United States
Typ / Type: Osmibitový domácí počítač se sedmijehlovou sériovou tiskárnou / Eight-bit home computer with seven-pin serial dot matrix printer
CPU: Commodore 64: osmibitový MOS Technology 6510, tiskárna MPS-803: řadič NEC µPD7811G / Commodore 64: 8-bit MOS Technology 6510, MPS-803 printer: NEC µPD7811G controller
Takt CPU / CPU clock: C64: přibližně 0,985 MHz PAL, 1,023 MHz NTSC / C64: approximately 0.985 MHz PAL, 1.023 MHz NTSC
RAM: Commodore 64: 64 KB dynamické RAM a samostatná barevná paměť / Commodore 64: 64 KB DRAM and separate colour memory
ROM: C64: 20 KB ROM, 8 KB BASIC 2.0, 8 KB KERNAL, 4 KB znaková ROM. MPS-803: 4 KB firmwarové ROM / C64: 20 KB ROM, 8 KB BASIC 2.0, 8 KB KERNAL, 4 KB character ROM. MPS-803: 4 KB firmware ROM
Operační systém / Operating system: C64: Commodore BASIC 2.0 a KERNAL v ROM, MPS-803 má vlastní firmware / C64: Commodore BASIC 2.0 and KERNAL in ROM, MPS-803 has its own firmware
Video / Graphics: MOS VIC-II, 40 × 25 znaků, 320 × 200 hires, 160 × 200 multicolor, 16 barev, 8 hardwarových spritů / MOS VIC-II, 40 × 25 characters, 320 × 200 hires, 160 × 200 multicolour, 16 colours, 8 hardware sprites
Zvuk / Sound: Commodore 64: MOS SID 6581 u původních revizí, 3 hlasy a analogový filtr / Commodore 64: MOS SID 6581 in original revisions, 3 voices and analogue filter
Média / Storage: Commodore 64: magnetofon Datasette, disketové mechaniky 1541 a cartridge. MPS-803: tiskový výstup na jednotlivé listy či s volitelným traktorem na nekonečný papír / C64: Datasette, 1541 floppy drives and cartridges. MPS-803: single-sheet printing or optional tractor-fed continuous paper
Rozhraní / Interfaces: C64: sériové IEC, Datasette, User Port, cartridge, 2 joystickové porty, RF a A/V. MPS-803: 2 konektory IEC, přepínatelná adresa 4 nebo 5 / C64: IEC serial, Datasette, User Port, cartridge, 2 joystick ports, RF and A/V. MPS-803: 2 IEC sockets, selectable device address 4 or 5
Napájení / Power: C64: externí zdroj 5 V DC a 9 V AC. MPS-803: vlastní síťové napájení, max. příkon přibližně 30 W / C64: external 5 V DC and 9 V AC PSU. MPS-803: own AC mains connection, maximum consumption approximately 30 W
Rozměry / Dimensions: MPS-803: 330 × 190 × 70 mm, přibližně 2 kg / MPS-803: 330 × 190 × 70 mm, about 2 kg
Původní cena / Original price: C64 při uvedení v USA 595 USD (1982), MPS-803 doporučená americká cena 199 USD (1985) / C64 launch price US$595 (1982), MPS-803 US suggested retail price $199 (1985)
Náš exemplář / Our machine
V této galerii představuji další Commodore 64 v původní vysoké skříni, takzvaný chlebník. Na rozdíl od dalšího Commodoru 64 v mé sbírce, vystaveného s robotickým ramenem Spectravideo, má tento kus tmavě hnědou klávesnici. Nejde tedy o stejný počítač s jiným příslušenstvím, ale o samostatný exemplář mé sbírky.

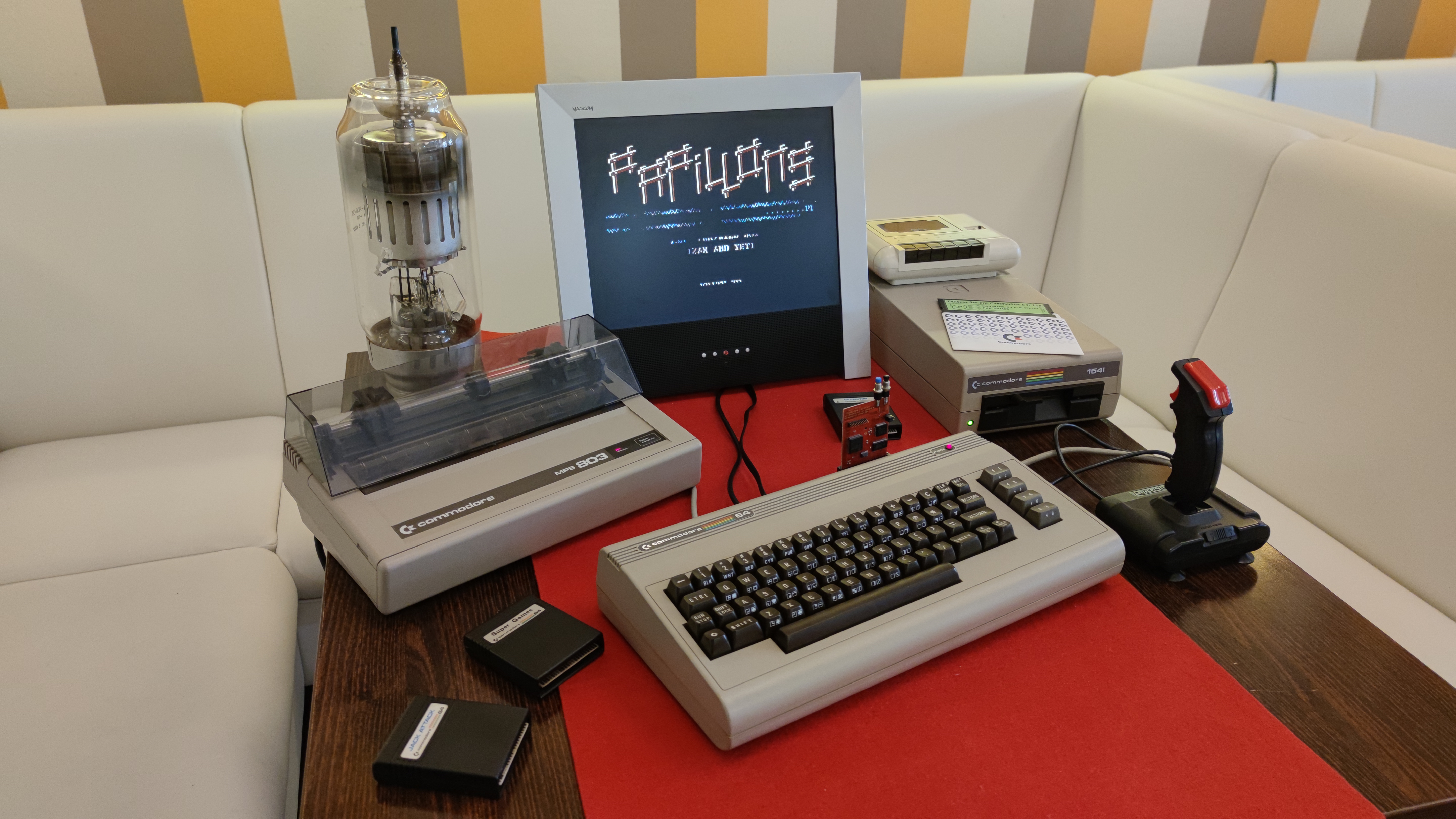

Společně s ním vystavuji originální jehličkovou tiskárnu Commodore MPS-803. Na úvodních fotografiích stojí tiskárna s průhledným krytem vlevo od počítače. Součástí sestavy je také CRT monitor, disketová mechanika a joystick.
Další fotografie ukazují tři odlišná provedení Commodoru 64 vedle sebe: původní chlebník s tmavou klávesnicí, chlebník se světlými klávesami a pozdější nízký Commodore 64C. Je tak možné přímo porovnat jejich klávesnice, tvar skříní a provedení horních krytů.
This gallery presents another Commodore 64 in the original tall breadbin case. Unlike another Commodore 64 in my collection displayed with the Spectravideo robot arm, this computer has a dark brown keyboard. It is a separate example from my collection, not the same C64 displayed with different accessories.
I display it together with an original Commodore MPS-803 dot matrix printer. In the opening photographs the printer, with its transparent cover, stands to the left of the computer. A CRT monitor, floppy disk drive and joystick complete the setup.
The remaining photographs compare three different Commodore 64 appearances side by side: the original breadbin with a dark keyboard, a breadbin with light keys, and the later lower-profile Commodore 64C. These views make it possible to compare the keyboards, case shapes and upper housings directly.
Zdroje / Sources
https://commodore.ca/manuals/c64_users_guide/c64-users_guide.htm
https://www.commodore.ca/manuals/c64_programmers_reference/c64-programmers_reference.htm
https://manuzoid.com/manuals/llK6y-Commodore%20MPS-803%20User%20manual
https://www.commodore.ca/gallery/magazines/gazette/Compute-Gazette-Issue-25.pdf
https://www.c64-wiki.com/wiki/MPS_803
https://deskthority.net/wiki/Commodore_64
Fotodokumentace / Photo documentation
