Commodore 720 (CBM-II)

Commodore CBM 720 (CBM-II), profesionální osmibitový počítač se zeleným monitorem, samostatnou klávesnicí a skříní navrženou Irou Velinským / Commodore CBM 720 high-profile business computer
←
→
Youtube video →

Země / Country:

Západní Německo / West Germany

Rok / Year:

1983

Česky / Czech:

Commodore CBM 720 patří k nejneobvyklejším osmibitovým počítačům počátku osmdesátých let. Na první pohled vypadá spíš jako rekvizita ze sci-fi filmu než jako pracovní počítač určený pro účetnictví, evidenci a podnikové aplikace. Patří do krátce vyráběné rodiny CBM-II, kterou Commodore Business Machines připravovala jako nástupce profesionálních modelů PET. Řada byla představena v roce 1982, zatímco vlastní model CBM 720 se na trhu objevoval především v roce 1983. Nová konstrukce měla posunout Commodore od tradičních kancelářských počítačů s hranatými plechovými skříněmi k modernější a výkonnější generaci.

Nejvíce pozornosti pochopitelně přitahuje skříň. Stroji se dodnes přezdívá „Porsche PET“ a dlouho se tradovalo, že jeho mimořádný design přímo navrhlo studio Porsche. Skutečnost je zajímavější. Commodore s Porsche původně návrh nového pouzdra konzultovala, ale zamýšlené řešení bylo pro sériovou výrobu příliš drahé. Výslednou podobu pak vytvořil průmyslový designér Ira Velinsky, který navázal na tvarové myšlenky původního prototypu Commodore PET. Vznikla výrazně zaoblená vysoká skříň, samostatná klávesnice a monitor posazený nad mohutnou základnou. Nákladně vypadající „karoserie“ měla ukázat, že nový Commodore dokáže být stejně reprezentativní jako tehdejší profesionální počítače.

Rodina CBM-II se dělila na řadu P, kde P znamenalo Personal, a řadu B, tedy Business. Domácí modely P používaly barevný obvod VIC-II, známý z Commodore 64. Podnikové stroje B byly zaměřeny na osmdesátisloupcový text, komunikaci s periferiemi a práci s větším množstvím dat. Existovaly nízké modely bez monitoru, například CBM 610 a 620, i vysoká řada 700 s vestavěnou monochromatickou obrazovkou a oddělenou klávesnicí. CBM 710 měl 128 KB RAM, CBM 720 už 256 KB a označení CBM 730 bylo spojováno s verzí vybavenou koprocesorovou kartou. Právě tento vysoký CBM 720 patří k designově nejvýraznějším z celé rodiny.

Srdcem počítače je procesor MOS Technology 6509, příbuzný slavného 6502, taktovaný přibližně na 2 MHz. Díky bankovému přepínání paměti dokáže pracovat s adresním prostorem až 1 MB, přestože samotný procesor vychází z osmibitové architektury. CBM 720 má standardně 256 KB RAM, což byla na tehdejší kancelářský osmibit mimořádně velká kapacita. Systémová ROM o velikosti přibližně 24 KB obsahuje upravený Commodore BASIC 4.0 a služby KERNAL. Velká paměť však automaticky nezajišťovala kompatibilitu se staršími PET ani s Commodore 64, CBM-II měl vlastní paměťové mapování a software bylo potřeba přizpůsobit.

Pro obraz slouží řadič MOS 6545, jenž vytváří monochromatický text v rozložení 80 × 25 znaků na vestavěném přibližně dvanáctipalcovém monitoru se zeleným luminoforem. Samostatný barevný grafický režim určený pro hry není hlavním smyslem tohoto stroje. Překvapivě však nechybí zvukový obvod MOS 6581 SID, známý z Commodore 64, který nabízí tři programovatelné hlasy. CBM-II tak měl hudební možnosti, jež většina tradičních kancelářských počítačů nepotřebovala, ale využít je dokázal málokterý dobový program.

Na zadní části se nachází sériové rozhraní RS-232, paralelní sběrnice IEEE-488 pro disketové jednotky a tiskárny, magnetofonový port, rozšiřující konektory i zvukový výstup. Počítač navazoval na profesionální ekosystém Commodore, ale už nenabízel snadný přechod pro každého majitele staršího PET. V plánech a u vzácných rozšíření se objevila také koprocesorová karta Intel 8088 umožňující provoz CP/M-86 nebo MS-DOS 1.25. Nešlo ovšem o skutečnou kompatibilitu s IBM PC a odpovídající nabídka aplikací byla velmi omezená. Zmiňovala se i varianta se Z80, její běžná dostupnost však není spolehlivě doložena.

Komerčně se CBM-II prosadit nedokázala. Nákladná konstrukce, malá nabídka specifického softwaru a tlak úspěšného IBM PC z jedné strany a levného Commodore 64 z druhé znamenaly krátký životní cyklus. Výroba skončila přibližně v roce 1984, zbylé stroje se však ještě několik let doprodávaly. Dnes je CBM 720 ceněný právě za svou neobvyklou podobu, bankovanou paměť a skutečnost, že ukazuje jednu z cest, kterými se Commodore mohla po PET vydat.

English / Anglicky:

The Commodore CBM 720 is among the most unusual eight-bit computers of the early 1980s. At first glance it looks more like a prop from a science-fiction film than an office computer intended for accounting, record keeping and business applications. It belongs to the short-lived CBM-II family, developed by Commodore Business Machines as a successor to its professional PET range. The CBM-II series was announced in 1982, while the CBM 720 itself is generally associated with commercial availability in 1983. The new machines were intended to move Commodore beyond the traditional angular PET enclosures and introduce a more modern generation of business computers.

The enclosure is naturally the first thing that attracts attention. These machines are still nicknamed the “Porsche PETs”, and for years their striking appearance was incorrectly attributed directly to Porsche Design. The real story is more interesting. Commodore initially discussed a new enclosure design with Porsche, but the proposed approach proved too expensive for mass production. The eventual case was designed by industrial designer Ira Velinsky, drawing on ideas from an early Commodore PET prototype. The result was an unusually rounded, high-profile chassis with a separate keyboard and a monitor mounted above a broad computer base. The dramatic styling was intended to make a professional Commodore look at home in a modern office.

The CBM-II family was divided into P, meaning Personal, and B, meaning Business. The consumer-oriented P machines used the VIC-II colour video chip familiar from the Commodore 64. The B machines concentrated on eighty-column text, professional interfaces and larger working memories. They appeared as low-profile models without built-in monitors, such as the CBM 610 and 620, and as high-profile 700-series computers with integrated monochrome screens and detached keyboards. The CBM 710 was fitted with 128 KB RAM, the CBM 720 with 256 KB, and the proposed CBM 730 was associated with an additional coprocessor board. The high-profile CBM 720 is one of the most distinctive members of this family.

Its central processor is the MOS Technology 6509, a close relative of the well-known 6502, running at approximately 2 MHz. The 6509 added memory-bank registers that allowed the eight-bit processor architecture to address a space of up to 1 MB. Standard RAM in the CBM 720 is 256 KB, unusually generous for a business-oriented eight-bit system of the period. Approximately 24 KB of system ROM contains a modified Commodore BASIC 4.0 and KERNAL routines. All that memory did not make it directly compatible with older PET models or with the Commodore 64: the CBM-II employed different memory mapping and normally required software adapted to its architecture.

A MOS 6545 display controller drives the built-in, approximately twelve-inch green-phosphor monochrome monitor, displaying 80 columns by 25 lines of text. Native colour game graphics were not the intended strength of the B-series design. Curiously, however, the computer also includes the MOS 6581 SID sound chip made famous by the Commodore 64. Its three programmable voices offered musical capabilities that were unusual in an office computer, even though little contemporary business software had a reason to use them.

The rear connection panel offers standard RS-232 serial communication, an IEEE-488 parallel interface for Commodore disk drives and printers, a cassette port, expansion connections and an audio output. Commodore attempted to retain the professional peripheral ecosystem of the PET family, but its customers did not gain effortless compatibility with existing PET software. An Intel 8088 coprocessor card was developed in small numbers to allow operating systems such as CP/M-86 and MS-DOS 1.25 to run. This did not make the CBM-II IBM PC compatible, and very little suitable commercial software appeared. A Z80 alternative was also envisaged, although regular commercial availability of that card is uncertain.

The CBM-II family was commercially unsuccessful. Its costly construction, limited dedicated software library and competition from both the IBM PC and Commodore's own inexpensive C64 contributed to its short production life. Manufacturing ended around 1984, although unsold machines continued to appear in shops for several years afterwards. Today the CBM 720 is sought after for its remarkable industrial styling, unusual bank-switched memory system and the glimpse it gives of a business-computing path Commodore might otherwise have followed after the PET.

Technické údaje / Specifications

Výrobce / Manufacturer: Commodore Business Machines, evropská řada CBM-II / Commodore Business Machines, European CBM-II series

Model: Commodore CBM 720 / CBM 256-80 HP (CBM-II)

Rok / Year: 1983

Země / Country: Západní Německo / West Germany

Typ / Type: Osmibitový profesionální počítač Commodore CBM-II řady B, vysoká skříň s monitorem a oddělenou klávesnicí / Eight-bit CBM-II B-series business computer, high-profile case with integrated monitor and separate keyboard

CPU: MOS Technology 6509 s bankováním paměti, volitelné dobové koprocesorové projekty 8088 / MOS Technology 6509 with bank switching, optional period 8088 coprocessor projects

Takt CPU / CPU clock: Přibližně 2 MHz / Approximately 2 MHz

RAM: 256 KB bankově přepínané RAM, adresovatelný prostor procesoru až 1 MB / 256 KB bank-switched RAM, CPU address space up to 1 MB

ROM: Přibližně 24 KB ROM s CBM-II KERNAL a upraveným BASIC 4.0 / Approximately 24 KB ROM with CBM-II KERNAL and modified BASIC 4.0

Operační systém / Operating system: Commodore CBM-II BASIC 4.0+ a KERNAL v ROM, pouze se vzácnou koprocesorovou kartou možnost CP/M-86 a MS-DOS 1.25 / CBM-II BASIC 4.0+ and KERNAL in ROM, rare coprocessor option for CP/M-86 and MS-DOS 1.25

Video / Graphics: MOS 6545 CRTC, vestavěný přibližně 12" monochromatický zelený monitor, text 80 × 25 znaků, nikoli standardní barevná bitmapa / MOS 6545 CRTC, built-in approximately 12" green monochrome monitor, 80 × 25 text, no standard colour bitmap graphics

Zvuk / Sound: MOS SID 6581, tři programovatelné hlasy a filtr, u řady B neobvyklé pro kancelářský počítač / MOS SID 6581, three programmable voices and filter, unusually capable for a B-series office computer

Média / Storage: Externí disketové mechaniky Commodore přes IEEE-488, magnetofon přes datasette port, CBM 720 samotný nemá vestavěné disketové mechaniky / External Commodore IEEE-488 disk drives and cassette port, standard CBM 720 has no built-in floppy drives

Rozhraní / Interfaces: IEEE-488 pro disketové jednotky a tiskárny, RS-232, magnetofon, cartridge a systémové rozšíření, zvukový výstup, RESET na mém kusu přemístěn dopředu / IEEE-488 for drives and printers, RS-232, cassette, cartridge and system expansion, audio output, RESET moved to front on my machine

Napájení / Power: Vestavěný síťový zdroj, můj západoněmecký exemplář je pro 220 V / Internal mains supply, my West German example rated for 220 V

Původní cena / Original price: Ve Velké Británii byla v červenci 1982 pro plánovanou konfiguraci 720 oznámena cena 1 595 GBP, konečné výrobní konfigurace roku 1983 se lišily / £1,595 announced in Britain in July 1982 for the planned 720 configuration, final 1983 production configurations varied

Náš exemplář / Our machine

Česky / Czech:

Můj Commodore CBM 720 pochází ze západoněmecké výroby, proto je osazen napájením pro 220 V. Na tomhle počítači mě baví už samotný vzhled. Jeho zaoblená vysoká skříň se zeleným monitorem a samostatnou klávesnicí působí téměř mimozemsky. Když k ní připočítám klávesnici, měří celá sestava na hloubku přibližně 65 centimetrů, takže na stole rozhodně nejde přehlédnout. Na fotografiích mám pro zajímavost také srovnání se starším Commodore PET.

Zajímavostí mého exempláře je upravené tlačítko RESET. Původně bylo umístěno vzadu na skříni, ale některý z předchozích majitelů jej přemístil na přední panel. Na zadní straně je stále vidět původní otvor označený RESET. Dovedu si představit proč: pokaždé se natahovat až za tak hluboký počítač asi někoho přestalo bavit. 🙂 Úpravu jsem neprováděl já, ale patří k historii právě tohoto kusu a nechal jsem ji zachovanou.

English / Anglicky:

My Commodore CBM 720 was manufactured in West Germany and is fitted for 220 V mains power. What I particularly enjoy about this machine is its appearance. The rounded high-profile case, built-in green monitor and separate keyboard look almost extraterrestrial. With the keyboard in place, the complete setup is approximately 65 centimetres deep, so it is certainly not a computer that disappears into the background on a desk. I have also included a photograph comparing it with an earlier Commodore PET.

One distinctive feature of my particular machine is a relocated RESET button. Originally this was on the back of the enclosure, but a previous owner moved it to the front panel. The original rear hole, still marked RESET, remains visible. I can understand the reasoning: reaching all the way behind a computer this deep whenever a reset was needed must eventually have become annoying. 🙂 I did not make this modification myself, but it is part of this machine's history and I have kept it as I found it.

Zdroje / Sources

https://www.zimmers.net/commie/canonical.php?UPTOP=&cat=CBM-II+Series&prod=1

https://www.1000bit.it/scheda.asp?id=2523

https://www.worldradiohistory.com/UK/Practical-Computing/80s/Practical-Computing-1982-07-S-OCR.pdf

https://vice-emu.sourceforge.io/

https://www.commodore.ca/commodore-gallery/commodore-rare-hardware/

https://codearchaeology.dev/languages/commodore-8-bit-basic/

https://www.commodore.ca/commodore-history/ira-velinsky-commodores-amazing-industrial-designer/

https://nosher.net/archives/computers/pcw_1983-06_005_comm700

https://www.zimmers.net/anonftp/pub/cbm/firmware/computers/b/

https://vice-emu.sourceforge.io/vice_2.html

https://www.cs.cmu.edu/~dsladic/vice/doc/html/vice_2.html

https://kuto.de/cbmmuseum/cbm_500.html

https://www.retrobug.org/system/com_cbm730

Fotodokumentace / Photo documentation

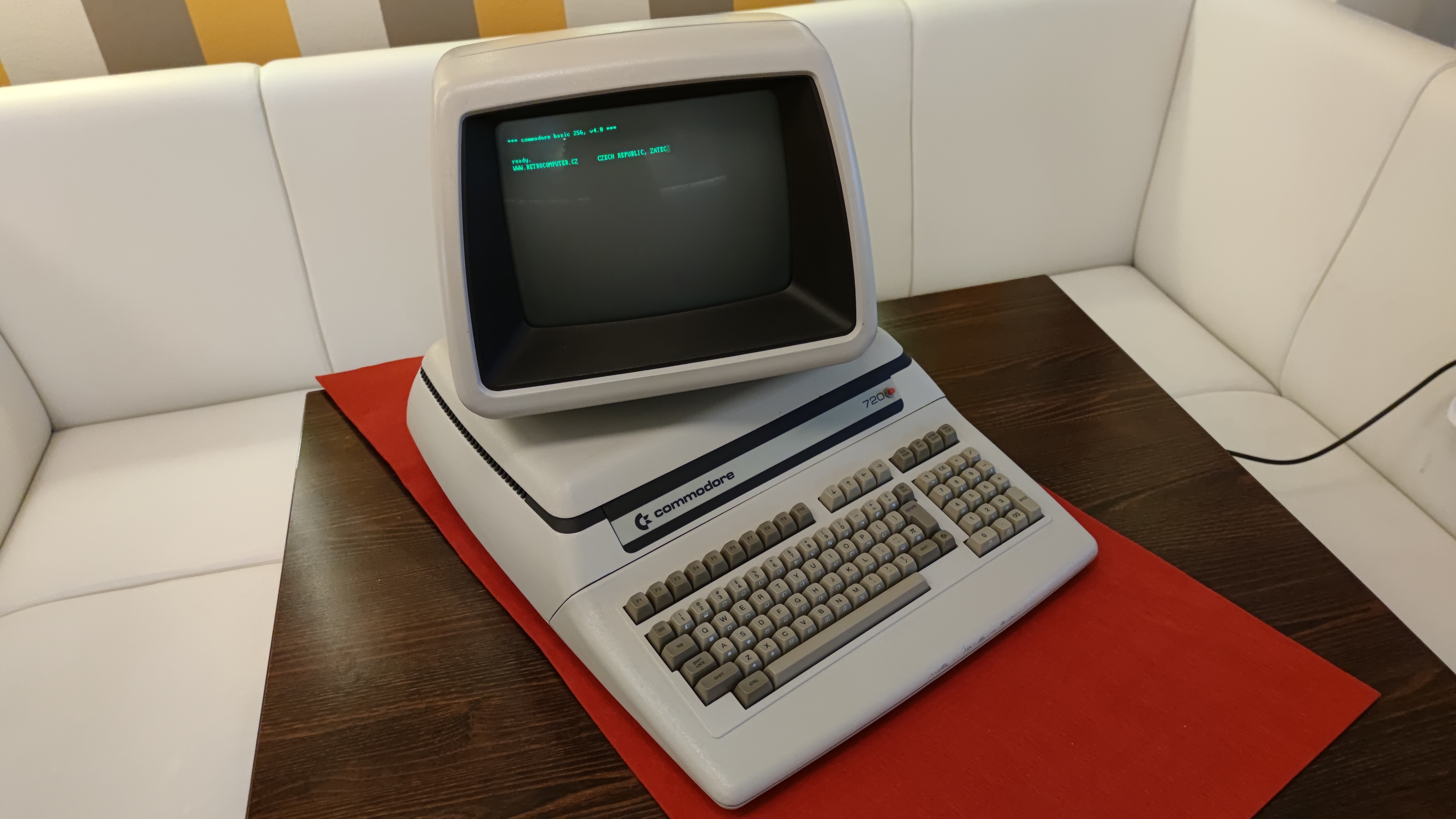

Commodore CBM 720 s monitorem a samostatnou klávesnicí / Commodore CBM 720 with monitor and separate keyboard
Čelní sestava Commodore CBM 720 na červeném stole / Front view of Commodore CBM 720 on red table
Levá přední strana Commodore CBM 720 / Front left view of Commodore CBM 720
Commodore CBM 720 s úvodním textem na obrazovce / Commodore CBM 720 with startup text on screen
Spodní konektory a výrobní štítek Commodore 720 / Bottom connectors and identification plate of Commodore 720
Vnitřek Commodore 720 s odkrytou základní deskou / Inside Commodore 720 showing motherboard
Šikmý záběr na otevřenou skříň CBM 720 / Angled view of opened CBM 720 enclosure
Srovnání Commodore CBM 720 a Commodore PET na stole / Commodore CBM 720 compared with Commodore PET
Herní obrazovka GET READY na Commodore CBM 720 / GET READY game screen on Commodore CBM 720
Šikmý pohled na Commodore 720 s běžícím CRT monitorem / Angled view of Commodore 720 with operating CRT
Commodore 720 se zeleným textem na vestavěném monitoru / Commodore 720 showing green text on built-in monitor
Levá boční strana monitorové části Commodore 720 / Left side of Commodore 720 monitor housing
Pravá strana sestavy Commodore CBM 720 / Right side of Commodore CBM 720 system
Otevřený Commodore CBM 720 s vyklopeným horním dílem / Opened Commodore CBM 720 with raised upper assembly
Zelená základní deska Commodore 720 a kabelové svazky / Green Commodore 720 motherboard and wiring
Commodore 720 při servisu s vyklopeným monitorem / Commodore 720 undergoing service with monitor raised
Boční pohled na dvě různé konstrukce Commodore s CRT / Side view of two different Commodore CRT designs
Herní obrazovka SPACE CHASE na počítači Commodore 720 / SPACE CHASE game screen on Commodore 720
