Commodore Amiga 600 HD

Země / Country:
USA / United States
Rok / Year:
1992
Česky / Czech:
V březnu 1992 představilo Commodore na veletrhu CeBIT nový přírůstek do rodiny Amiga. Amiga 600 byla na první pohled podstatně menší než populární Amiga 500 a Amiga 500 Plus, ale zachovala si jejich základní filozofii. Šlo o domácí počítač s barevnou grafikou, kvalitním stereofonním zvukem a operačním systémem AmigaOS. Klávesnice byla zabudována přímo do nízké skříně, ovšem bez numerické části. Novinka tak na stole zabírala méně místa, přesto stále používala tradiční disketové programy a hry. Tovární varianta Amiga 600HD byla na rozdíl od základní A600 vybavena interním pevným diskem.
A600 měla za sebou komplikovaný vývoj. Projekt začínal jako levnější a menší Amiga 300 s pracovním označením June Bug. Konstruktér George Robbins navrhl kompaktní řešení, které mělo nabídnout známé funkce Amigy v dostupnější podobě. Současně Commodore připravovalo nové výkonnější počítače s grafickým čipsetem AGA. Po změnách vedení v letech 1990 a 1991 a příchodu Billa Sydnese se však vývojové priority přesunuly. Některé ambicióznější projekty, například Amiga 1000+ a Amiga 3000+, byly zastaveny a z původně levné Amigy 300 se stala nově uvedená Amiga 600. Není proto náhoda, že na některých časných základních deskách A600 lze nalézt ještě označení A300. Výsledkem nebyl revoluční nástupce celé platformy, ale kompaktní přepracování jejího osvědčeného základu.
Srdcem počítače zůstal šestnácti a dvaatřicetibitový procesor Motorola 68000. V evropském provedení PAL pracuje přibližně na 7,09 MHz, zatímco americká norma NTSC používá kolem 7,16 MHz. Počítač tak z hlediska výkonu nepředstavoval skutečný generační skok proti Amize 500 Plus. Standardně obsahoval 1 MB Chip RAM a spodním rozšiřovacím konektorem mohl získat druhý megabajt. Přidání až 4 MB Fast RAM přes vhodnou PCMCIA paměťovou kartu nebo další rozšiřující hardware umožňovalo větším aplikacím pracovat s méně omezenou pamětí. Ani tento údaj ovšem neznamená, že každá jednotlivá Amiga 600 měla takovou výbavu skutečně osazenou.
Grafiku zajišťoval čipset ECS, Enhanced Chip Set. Jeho hlavními součástmi byly Fat Agnus a ECS Denise, doplněné dalšími speciálními čipy. Nabízel tradiční obrazové režimy Amigy, hardwarové sprity, práci s pohyblivými objekty prostřednictvím blitteru a barevnou paletu 4096 odstínů. Běžný režim s nízkým rozlišením využíval až 32 barev současně, režim EHB poskytoval 64 odstínů a HAM umožňoval pracovat s bohatším barevným zobrazením za cenu určitých omezení. Všechny tyto možnosti ovšem nejsou totéž jako pozdější AGA Amigy 1200. Amiga 600 nedostala AGA ani výkonnější procesor 68020. Pro grafiku a hry i přesto poskytovala schopnosti, které pomohly Amigu proslavit.
Stejně důležitý byl zvuk. Specializovaný obvod Paula obstarával čtyři nezávislé osmibitové PCM zvukové kanály ve stereu. Dva kanály byly vyvedeny vlevo a dva vpravo. Právě kombinace vzorkovaného zvuku, grafických koprocesorů a bohaté knihovny her udělala z Amigy silnou herní platformu. Commodore přitom model 600 prodávalo také jako počítač vhodný k produktivitě, textům, grafice a vzdělávání. Volitelný interní disk byl pro takové využití zásadní. Uživatel už nemusel neustále prohazovat diskety s operačním systémem a programy.
Technickou novinkou modelu 600 byl obvod Gayle. Ten se staral mimo jiné o přístup k internímu 2.5" IDE neboli ATA disku a k bočnímu 16bitovému slotu PCMCIA Type II. Původní Amiga 500 takové vestavěné možnosti neměla. Zatímco základní A600 mohla fungovat jen s interní 3.5" disketovou mechanikou pro 880KB diskety, tovární varianta Amiga 600HD se prodávala také s pevným diskem, obvykle 20 MB nebo 40 MB podle trhu a sestavy. Na podzim roku 1992 se například nabízela britská verze Epic/Language se 20MB diskem. Původní IDE rozhraní lze dnes s vhodným adaptérem využít i s paměťovou kartou CompactFlash.
PCMCIA bylo pro tehdejší domácí počítač další užitečnou novinkou. Přes odpovídající karty a ovladače bylo možné připojit paměť, síťové rozhraní nebo jiné periferie. Nelze však předpokládat, že každá moderní PCMCIA nebo CompactFlash karta bude bez problémů fungovat s původním hardwarem a firmwarem z roku 1992. Zadní konektorová výbava zůstala tradičně amigovská: analogové RGB, barevné kompozitní video, RF modulátor, dva porty pro myš nebo joysticky, stereofonní audio, sériový RS-232, paralelní port a rozhraní externí disketové mechaniky. To vše se podařilo dostat do skříně široké přibližně 35 centimetrů.
Amiga 600 se dodávala s Kickstartem 2.05 a prostředím Workbench řady 2.0. Je ovšem třeba rozlišovat tři důležité revize stejného číselného označení systému. Nejstarší Kickstart 37.299 nedokázal sám zavádět z interního IDE zařízení ani z PCMCIA. Verze 37.300 podporu přidala, ale trpěla omezením kompatibility s některými většími disky. Pozdější 37.350 zlepšila rozpoznávání disků a je pro moderní náhrady obvykle vhodnější. Přechod z původní verze systému 1.3 na Workbench 2 byl znát i na ovládání, vzhledu oken a uživatelském komfortu.
Kompaktnost nebyla zadarmo. Odstranění numerického bloku vadilo některým hráčům i uživatelům aplikací, které na něj spoléhaly. Omezenější přístup ke vnitřnímu rozšiřování představoval proti starším velkým Amigám další nevýhodu. Také kompatibilita s některými starými hrami nebyla stoprocentní kvůli novějšímu Kickstartu a rozdílům v paměťové konfiguraci. Názory dobových uživatelů se proto různily. Někomu vyhovovala malá Amiga s diskem a pohodlnějším Workbenchem, jiní nechápali, proč si mají kupovat dražší náhradu A500 Plus se stejným základním výkonem a bez numerické klávesnice.
Americký ceník v roce 1992 uváděl běžnou Amigu 600 přibližně za 499,99 USD a variantu A600HD za 749,99 USD. Ceny v Evropě se lišily podle trhu a přibaleného softwaru. Podle historických údajů marketingového oddělení Commodore Frankfurt bylo v Německu do konce roku 1993 prodáno 193 000 počítačů Amiga 600. Není to celosvětový součet a ani údaj o počtu kusů varianty 600HD. Zatímco v říjnu 1992 už nastupovala výkonnější Amiga 1200 s AGA a procesorem 68EC020, Amiga 600 se postupně zařadila mezi poslední kompaktní modely původní motorolové řady 68000.
Pro dnešního sběratele je Amiga 600 zajímavá ještě jedním detailem. Commodore při její konstrukci ve velké míře používalo součástky pro povrchovou montáž. Po mnoha letech bývají problémem zejména stárnoucí SMD elektrolytické kondenzátory, u kterých může docházet k úniku elektrolytu a poškození spojů. Tyto kondenzátory patří mezi důležité součástky kontrolované při dlouhodobé údržbě dochovaných počítačů.
English / Anglicky:
Commodore unveiled the Amiga 600 at the CeBIT exhibition in March 1992. At first glance it was noticeably smaller than the popular Amiga 500 and Amiga 500 Plus, while preserving the essential Amiga experience of colourful graphics, stereo sound and the AmigaOS operating system. Its keyboard was built into the low-profile case but no longer included the numeric keypad. The compact machine took up less desk space while continuing to run floppy-based Amiga programs and games. The factory Amiga 600HD version included an internal hard drive, unlike the basic floppy-only A600.
The A600 had a complicated development history. The project began as the less expensive Amiga 300, codenamed June Bug. Engineer George Robbins worked on a compact redesign intended to offer familiar Amiga functions in a more affordable case. At the same time Commodore was pursuing more powerful computers built around its new AGA graphics architecture. Management changes during 1990 and 1991, including the appointment of Bill Sydnes, shifted the engineering priorities. Some of the larger projects, including the proposed Amiga 1000+ and Amiga 3000+, were cancelled, while the planned Amiga 300 was repositioned and released as the Amiga 600. Some early A600 motherboards consequently retain the old A300 marking. The finished product was not a revolutionary new Amiga architecture but a compact reinterpretation of an established design.
At its heart remained the Motorola 68000, a processor with a sixteen-bit external data bus and thirty-two-bit internal architecture. European PAL machines operate at about 7.09 MHz and NTSC systems at approximately 7.16 MHz. Performance was therefore broadly similar to the earlier Amiga 500 Plus rather than a major generational step forward. Standard memory was 1 MB of Chip RAM. A dedicated trapdoor expansion could provide an additional megabyte, giving the ECS chipset access to 2 MB of Chip RAM. Suitable PCMCIA memory cards could add up to 4 MB of Fast RAM, and other upgrades became available from third parties.
Graphics were produced by the Enhanced Chip Set, or ECS, whose principal parts included Fat Agnus and ECS Denise together with other custom circuits. The system retained familiar Amiga screen modes, hardware sprites, a graphics blitter and a palette of 4,096 colours. Conventional low-resolution screens could display up to 32 colours simultaneously, the Extra Half-Brite mode provided 64 shades, and Hold-And-Modify could display much richer images with some restrictions. These capabilities were important in gaming and creative software, but they were not the same as the newer AGA graphics subsequently delivered by the Amiga 1200. The Amiga 600 did not include AGA or the faster 68020-family CPU. Even so, its video hardware remained a strong part of the Amiga platform.
The sound subsystem was equally characteristic. Commodore's Paula chip provided four independent eight-bit PCM audio channels in stereo, with two channels routed to the left and two to the right. Sampled music, graphics coprocessors and a substantial games library had established the Amiga as an outstanding entertainment computer. But Commodore also promoted the A600 for office, educational and creative applications. For those tasks an internal hard disk was particularly useful because the user no longer had to swap system and application floppies constantly.
The model's most important hardware addition was the custom Gayle chip. Among its duties was management of the built-in 2.5" IDE or ATA interface and a 16-bit PCMCIA Type II slot on the side of the computer. The original Amiga 500 had neither facility built in. A standard A600 could be used with its internal 3.5" floppy drive, which stored 880 KB on an Amiga-formatted double-density disk. The factory Amiga 600HD variant added an internal hard drive, often 20 MB or 40 MB depending on market and bundle. One British Epic/Language package released in late 1992 included a 20 MB drive. Today the built-in IDE interface can also be used with a suitable CompactFlash adapter.
The PCMCIA slot was another welcome novelty in a home computer of that era. With suitable cards and drivers it could accept memory expansions, networking devices and other peripherals. Nevertheless, a modern PCMCIA or CompactFlash adapter cannot be assumed to work with every original card controller and firmware revision without investigation. The familiar external Amiga connectors remained available, including analogue RGB, colour composite video, an RF modulator, two mouse or joystick ports, stereo sound, RS-232 serial communication, a parallel printer interface and an external floppy connector. All of these features fitted into a case only about 35 cm wide.
The computer shipped with Kickstart 2.05 and Workbench of the 2.x family. A particularly important technical detail concerns the different ROM revisions sold under the same 2.05 name. The earliest Kickstart 37.299 lacked direct boot support for the internal IDE drive and PCMCIA devices. Revision 37.300 added the necessary facilities but had some compatibility limitations with larger disks. The later 37.350 improved drive recognition and startup compatibility, making it a useful option for later storage upgrades. Compared with the older AmigaOS 1.3 environment, Workbench 2 brought a revised appearance, interface improvements and a more polished desktop experience.
The smaller case involved compromises. Removing the numeric keypad inconvenienced some players and users of software that depended on it. Internal expansion was also more restrictive than in some earlier Amiga configurations. Older games were not always perfectly compatible because of the newer Kickstart and changes in memory organisation. Contemporary users therefore had mixed reactions. Some appreciated a smaller Amiga with a hard disk and more convenient Workbench. Others wondered why they should buy a potentially more expensive replacement for the Amiga 500 Plus without any significant CPU improvement or a numeric keypad.
In the United States the ordinary A600 was advertised in 1992 at approximately US$499.99 and the A600HD at US$749.99. Prices and software bundles varied significantly in Europe. Historical sales figures attributed to Commodore's Frankfurt marketing department record 193,000 Amiga 600 computers sold in Germany by the end of 1993. This is a German sales figure for the A600 family, not a worldwide production total or a count of the HD variant alone. By October 1992 the Amiga 1200 was arriving with the faster 68EC020 and AGA graphics, gradually moving the range beyond the classic compact Motorola 68000 platform.
Collectors have another good reason to pay attention to the A600. Its construction made extensive use of surface-mount components. Ageing SMD electrolytic capacitors can eventually leak and damage surrounding PCB tracks. These capacitors are therefore among the components that deserve careful inspection when restoring or maintaining surviving Amiga 600 computers.
Technické údaje / Specifications
Výrobce / Manufacturer: Commodore International / Commodore Business Machines, konstrukce a značka USA, výroba podle konkrétního kusu v různých závodech / Commodore International / Commodore Business Machines, US brand and engineering, produced at various international sites
Model: Amiga 600 HD
Rok / Year: 1992
Země / Country: USA / United States
Typ / Type: Kompaktní 16/32bitový domácí počítač Amiga 600HD s interním IDE, modelovou generací ECS a moderní CF náhradou 20MB disku / Compact 16/32-bit Amiga 600HD home computer with ECS, internal IDE and modern CompactFlash replacement for original 20 MB disk
CPU: Motorola MC68000, procesor rodiny 68000 se 16bitovou externí datovou sběrnicí / Motorola MC68000 CPU with 16-bit external data bus
Takt CPU / CPU clock: PAL 7,09 MHz, NTSC 7,16 MHz / 7.09 MHz PAL, 7.16 MHz NTSC
RAM: Standardně 1 MB Chip RAM, spodní zásuvné rozšíření až na 2 MB Chip RAM. Další Fast RAM prostřednictvím PCMCIA nebo jiných rozšíření, konkrétní rozšíření u mého kusu neověřeno / 1 MB Chip RAM standard, trapdoor expansion up to 2 MB Chip RAM. Further Fast RAM via PCMCIA or other hardware, upgrade on my example unverified
ROM: 512 KB Kickstart 2.05 ROM. Existují revize 37.299, 37.300 a 37.350 s rozdílnou podporou bootování z IDE. Konkrétní revize tohoto kusu neověřena / 512 KB Kickstart 2.05 ROM, revisions 37.299, 37.300 and 37.350 differ in IDE boot support. Installed revision not verified
Operační systém / Operating system: AmigaOS, Kickstart 2.05 v ROM, Workbench řady 2.x na disketě či disku, konkrétní instalace na CF kartě neověřena / AmigaOS with Kickstart 2.05 ROM and Workbench 2.x on floppy or drive, specific CF installation unverified
Video / Graphics: Enhanced Chip Set (ECS), Fat Agnus, ECS Denise, paleta 4096 barev, režimy HAM a EHB, hardwarové sprity a blitter, bez pozdější AGA / ECS with Fat Agnus and ECS Denise, 4096-colour palette, HAM and EHB modes, hardware sprites and blitter, not AGA
Zvuk / Sound: Paula, čtyři nezávislé 8bitové vzorkovací kanály ve stereu / Paula, four independent 8-bit PCM channels in stereo
Média / Storage: Vestavěná 3.5" DD disketová mechanika, 880 KB na amigovské disketě. Tovární A600HD měla interní 2.5" IDE HDD, tento sbírkový kus původně 20 MB. Původní HDD nahrazen CompactFlash kartou s IDE adaptérem / Built-in 880 KB Amiga DD floppy. Factory A600HD with internal 2.5" IDE hard disk, originally 20 MB in my specimen. Replaced with CompactFlash via IDE adapter
Rozhraní / Interfaces: 16bitový PCMCIA Type II, interní 44pinové IDE pro 2.5" disk, spodní rozšíření Chip RAM, RGB, kompozitní video, RF, dva porty pro myš či joystick, stereo audio, sériový RS-232, paralelní port a externí floppy / 16-bit PCMCIA Type II, internal 44-pin 2.5" IDE, trapdoor Chip RAM expansion, RGB, composite, RF, two mouse/joystick ports, stereo audio, serial, parallel and external floppy
Napájení / Power: Externí zdroj pro Amigu, více napájecích větví, typicky +5 V, +12 V a −12 V / External Amiga power supply, typically +5 V, +12 V and −12 V
Rozměry / Dimensions: Přibližně 350 × 240 × 75 mm, hmotnost přibližně 2,7 kg / Approximately 350 × 240 × 75 mm, around 2.7 kg
Původní cena / Original price: USA 1992: Amiga 600 499,99 USD, Amiga 600HD 749,99 USD. V Evropě ceny závisely na trhu a softwarovém balení / USA 1992: A600 US$499.99, A600HD US$749.99. European prices varied by market and software bundle
Náš exemplář / Our machine

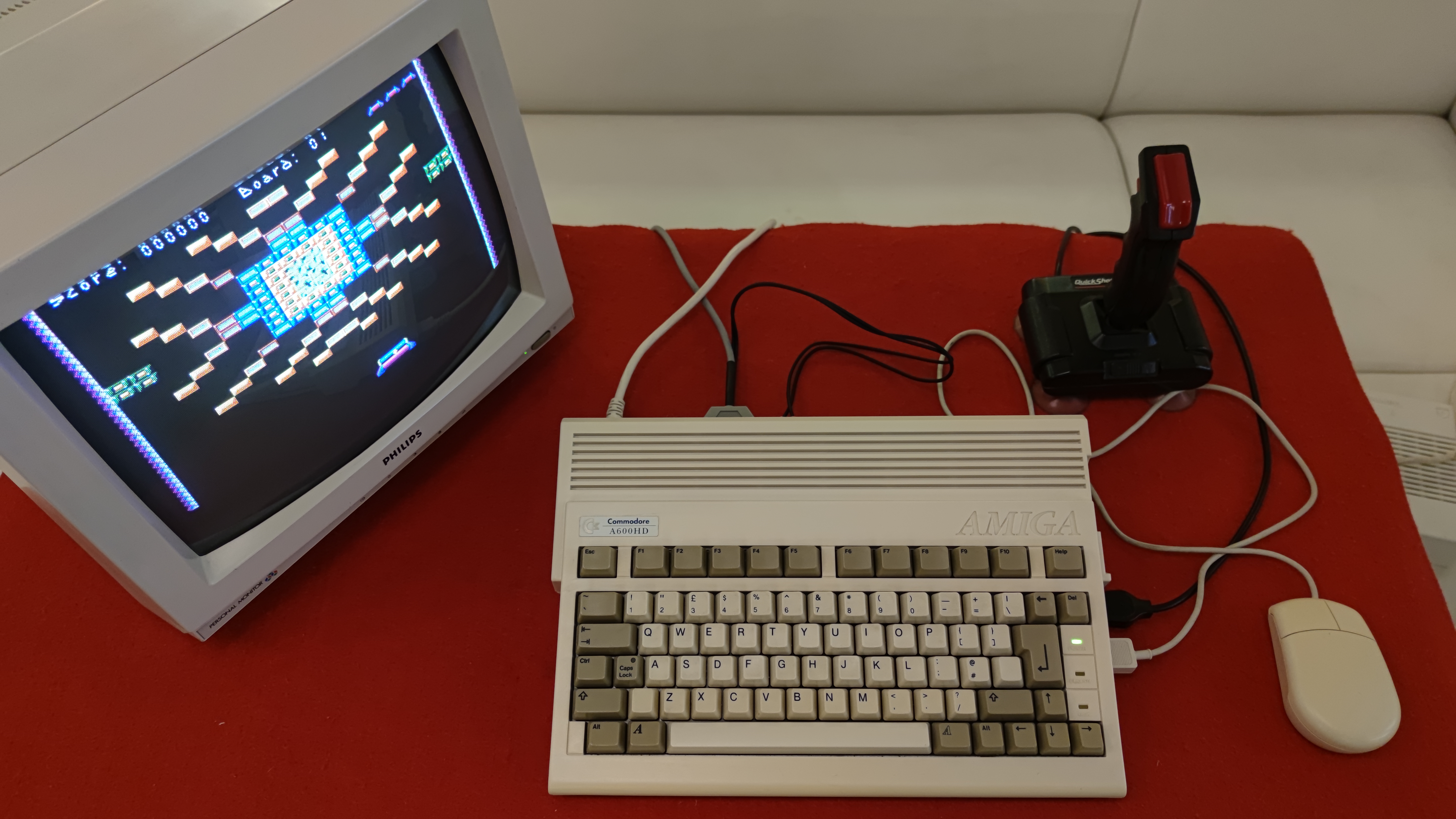

Ve sbírce mám Commodore Amiga 600HD, tedy provedení, které se původně dodávalo s interním pevným diskem. Můj kus měl disk o kapacitě 20 MB. Ten jsem nahradil paměťovou kartou CompactFlash, protože je pro běžné používání praktičtější a odpadá mechanika starého disku.
Zvláštní místo má v galerii fotografie číslo 3. U Amigy s monitorem Philips, joystickem a spuštěnou barevnou hrou jsou dvě moje počítačové lamy, které si zařízení přišly důkladně prohlédnout. Výsledek dokazuje, že zájem o retro počítače nemusí být vyhrazen jen lidem. 🙂
My collection includes a Commodore Amiga 600HD, the factory version originally supplied with an internal hard disk. My example originally had a 20 MB drive. I replaced it with CompactFlash storage because it is more practical for regular use and avoids relying on an ageing mechanical disk.
Gallery photograph number 3 is particularly memorable. Two of my computer-loving llamas or alpacas have come to investigate the Amiga while a colourful game is running on a Philips CRT monitor beside a joystick. It is a nice reminder that vintage computing can attract some very unexpected visitors. 🙂
Zdroje / Sources
https://amiga.net.au/files/Tech_Amiga/Commodore_A600_System_Schematics_pn400422-02.pdf
https://amiga.resource.cx/mod/a600.html
https://amigawiki.com/doku.php?id=de:models:amiga600
https://www.computinghistory.org.uk/det/11989/Commodore-Amiga-A600HD/
https://www.amigawiki.org/doku.php?id=de:history:sales_volume
https://www.amigafuture.de/app.php/kb/viewarticle?a=367
https://rigpix.com/vcomp/commodore_amiga600.htm
