Commodore MAX Machine

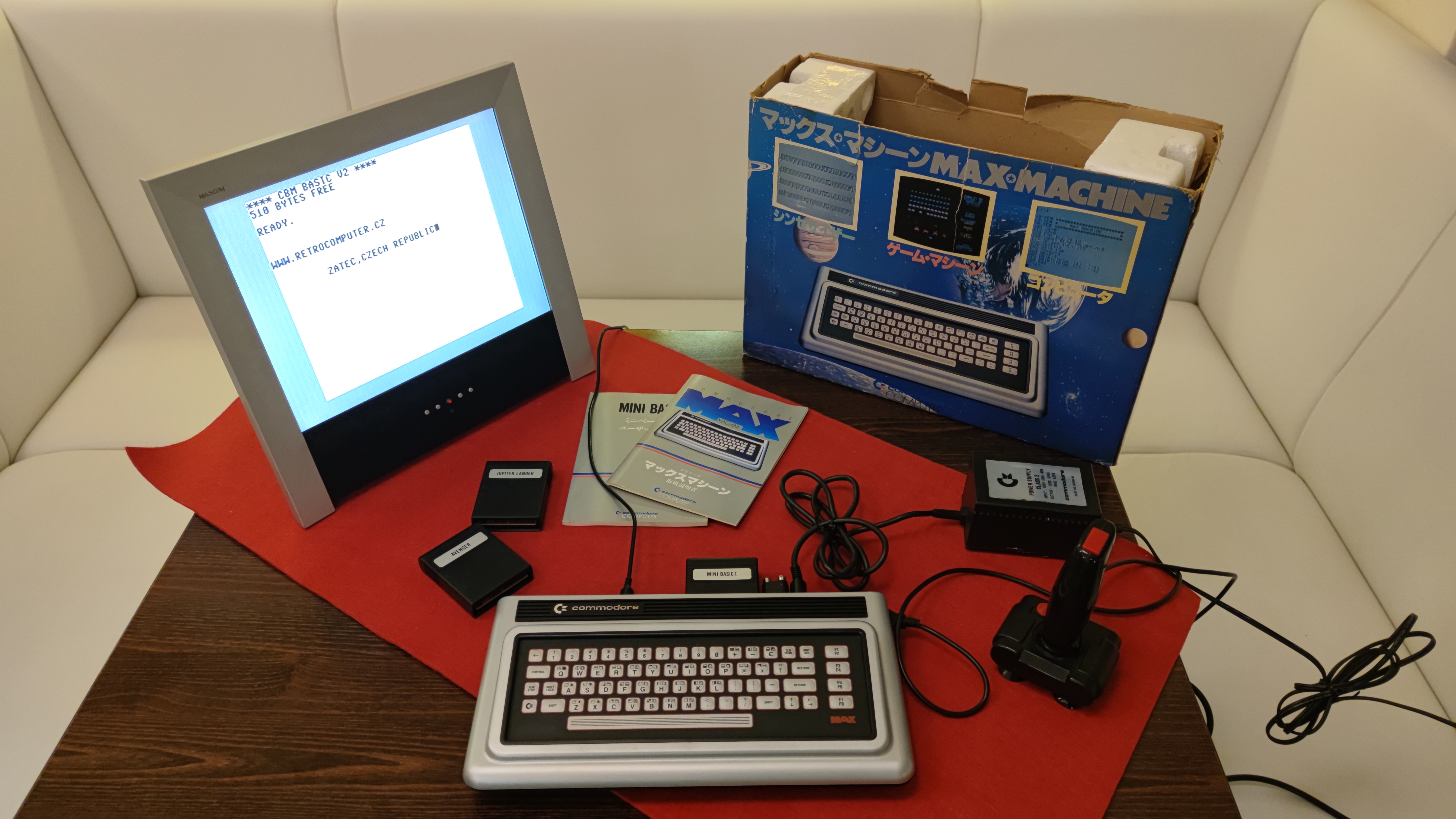

Commodore MAX Machine z roku 1982, japonský osmibitový počítač s původní krabicí, cartridgemi a membránovou klávesnicí / Commodore MAX Machine from 1982, Japanese-market 8-bit computer with original box, cartridges and membrane keyboard
←
→
Youtube video →

Země / Country:

Japonsko / Japan

Rok / Year:

1982

Česky / Czech:

Commodore MAX Machine vznikl v japonské pobočce Commodoru jako levný domácí počítač a herní systém. Na japonský trh přišel v listopadu 1982 za 34 800 jenů. V zahraničních plánech se objevovala označení Ultimax a VC-10, ale doložený běžný prodej probíhal především v Japonsku. Počítač má blízko ke Commodoru 64. Používá procesor MOS 6510 na frekvenci přibližně 1 MHz, grafický obvod VIC-II 6566 i tříhlasý zvukový čip SID 6581. Jeho zásadním omezením byly pouhé 2 KB hlavní RAM doplněné 512 bajty barevné paměti. Oproti Commodoru 64 chybí interní systémová ROM, takže počítač potřebuje zasunutou cartridge, jinak nespustí BASIC ani jiné uživatelské prostředí.

Cartridge Mini BASIC I obsahovala značně omezený BASIC V2 s pouhými 510 bajty volné paměti a bez některých běžných příkazů včetně LOAD a SAVE. Rozsáhlejší MAX BASIC nabízel 2047 bajtů pro programy a obsluhu magnetofonu. Samostatné hry byly uložené v ROM cartridgích. MAX používá plochou membránovou klávesnici se 66 klávesami, grafiku 320 × 200 bodů se 16 barvami a osm hardwarových spritů. Nechybějí dva ovladačové porty, kazetový konektor a zvukový výstup. Základní video je vyvedené pouze přes japonský televizní RF modulátor v normě NTSC. Na rozdíl od C64 nejsou k dispozici IEC sériová sběrnice ani uživatelský port.

MAX Machine nedosáhl očekávaného úspěchu a jeho prodej skončil velmi brzy. Dochované odhady zmiňují výrobu přibližně 50 000 kusů, přesný počet však není bezpečně doložen. Cartridge určené pro MAX mohl používat také Commodore 64 ve zvláštním režimu Ultimax, zatímco běžné cartridge pro C64 na MAXu automaticky nefungují. Futuristické, nízké provedení s membránovou klávesnicí bývá spojováno s průmyslovým designérem Irou Velinským.

English / Anglicky:

The Commodore MAX Machine was developed by Commodore Japan as an inexpensive home computer and games machine. It reached Japanese stores in November 1982 with a list price of 34,800 yen. Ultimax and VC-10 were names associated with proposed overseas markets, but normal retail sales are chiefly documented in Japan. Its architecture is closely related to the Commodore 64, sharing the MOS 6510 CPU at approximately 1 MHz, the VIC-II 6566 video controller and the three voice SID 6581 sound chip. However, it has just 2 KB of main RAM plus 512 bytes of colour RAM. Unlike the C64, the MAX has no built-in system ROM, so it cannot start BASIC or other user software without a cartridge.

The Mini BASIC I cartridge provided a very limited version of BASIC V2 with only 510 free bytes and without commands such as LOAD and SAVE. The more capable MAX BASIC offered 2,047 bytes for programs and cassette operation. Games were distributed on their own ROM cartridges. The computer has a flat 66-key membrane keyboard, 320 × 200 graphics with 16 colours and eight hardware sprites. It also has two controller ports, a cassette connector and a separate audio output. Video was originally available through a Japanese NTSC RF television modulator. The C64's IEC serial bus and user port are absent.

The MAX Machine was commercially unsuccessful and was withdrawn quickly. Some historical accounts estimate production at roughly 50,000 units, although the exact figure is not firmly established. MAX cartridges also work on the C64 through its Ultimax compatibility mode, but ordinary C64 cartridges do not automatically run on a MAX. The low futuristic enclosure and membrane keyboard design have been associated with Commodore industrial designer Ira Velinsky.

Technické údaje / Specifications

Výrobce / Manufacturer: Commodore Japan, Commodore International / Commodore Japan, Commodore International

Model: MAX Machine

Rok / Year: 1982

Země / Country: Japonsko / Japan

Typ / Type: Osmibitový domácí počítač a herní systém na cartridgích / 8-bit cartridge based home computer and games system

CPU: MOS Technology 6510 / MOS Technology 6510

Takt CPU / CPU clock: Přibližně 1,02 MHz, NTSC provedení / Approximately 1.02 MHz, NTSC model

RAM: 2 KB hlavní RAM, z toho 1 KB obrazové paměti, další 512 B barevné RAM. S Mini BASIC I je k dispozici pouze 510 volných bajtů / 2 KB main RAM including 1 KB screen RAM, plus 512 B colour RAM. Mini BASIC I has only 510 free bytes

ROM: Bez vestavěné systémové ROM. BASIC a hry poskytují zasunuté ROM cartridge, některé cartridge obsahují vlastní RAM / No built-in system ROM, BASIC and games run from cartridges, some cartridges add their own RAM

Operační systém / Operating system: Bez interního operačního systému, cartridge Mini BASIC I nebo MAX BASIC. Na fotografiích mého kusu Mini BASIC I s 510 volnými bajty / No internal operating system, Mini BASIC I or MAX BASIC cartridge, my machine photographed running Mini BASIC I with 510 bytes free

Video / Graphics: MOS VIC-II 6566, 40 × 25 znaků, až 320 × 200 bodů, 16 barev, 8 hardwarových spritů, originálně japonské NTSC RF. Moje Rev. A má navíc vyvedené kompozitní video přes nevyužitý kontakt audio jacku / MOS VIC-II 6566, 40 × 25, up to 320 × 200, 16 colours, 8 sprites, Japanese NTSC RF, composite mod via free audio jack contact on my Rev. A

Zvuk / Sound: MOS SID 6581, tři programovatelné hlasy, mono audio výstup / MOS SID 6581, 3 programmable voices, mono audio output

Média / Storage: ROM cartridge, volitelně Commodore Datasette 1530 s podporovanou BASIC cartridgí / ROM cartridges, optional Commodore Datasette 1530 with suitable BASIC cartridge

Rozhraní / Interfaces: 44pinový cartridge port, 2 ovladačové porty, kazetový konektor, RF NTSC, 3,5mm mono audio. Moje revize A má vyvedené kompozitní video přes nevyužitý kontakt jacku. Bez IEC a user portu / 44-pin cartridge, 2 controller ports, cassette, NTSC RF, 3.5 mm mono audio, composite via free jack contact on my Rev. A, no IEC or user port

Napájení / Power: Externí zdroj 5 V DC a 9 V AC, původní adaptér na japonskou síť 100 V, moje sestava zprovozněna s odpovídajícím zdrojem Commodore 64 / External 5 V DC and 9 V AC supply, original Japanese 100 V mains adapter, my unit tested with compatible C64 PSU

Rozměry / Dimensions: Přibližně 350 × 185 × 60 mm, šířka × hloubka × výška. Publikované hmotnosti se liší, japonská retrospektiva uvádí asi 1,4 kg a C64 Wiki 1,82 kg. Můj exemplář nebyl vážen / Approx. 350 × 185 × 60 mm, published weights range from about 1.4 kg to 1.82 kg, my unit not weighed

Původní cena / Original price: 34 800 JPY, japonská prodejní cena při uvedení v listopadu 1982 / Original Japanese launch price ¥34,800 in November 1982

Náš exemplář / Our machine

Česky / Czech:

Můj Commodore MAX Machine mám v původním japonském krabicovém balení včetně polystyrenových výplní, cartridgí, příslušenství a dokumentace. Dochovala se také původní japonská napájecí jednotka. Počítač má základní desku revize A a funkční membránovou klávesnici. Dlouho jsem ho ani nezkoušel zapnout, protože jsem řešil napájení určené pro japonskou síť 100 V a televizní RF výstup v normě NTSC.

Když jsem se později rozhodl MAX zprovoznit, použil jsem vhodný zdroj od Commodoru 64 a provedl jednoduchou úpravu video výstupu. U této revize je původní zvukový konektor stereo, ale zvuk je zapojený pouze na jeden kontakt. Na druhý, nevyužitý kontakt jsem jedním vodičem přivedl kompozitní video. Díky tomu lze obraz zobrazit bez japonského RF modulátoru a bez vrtání do původní skříně. Na desce jsou k dispozici také signály jasové a barevné složky pro případné kvalitnější S-Video, ty jsem však záměrně nevyváděl. Počítač se při prvním pokusu bez problémů rozběhl.

Na fotografii obrazovky běží cartridge Mini BASIC I, která po spuštění hlásí pouhých 510 volných bajtů. Je to výmluvná ukázka tehdejšího šetření pamětí. Technicky omezený počítač, ale ve své originální krabici s cartridgemi a dokonale zachovaným vzhledem je to mimořádně zajímavý exponát.

English / Anglicky:

My Commodore MAX Machine comes with its original Japanese retail box, polystyrene packing inserts, cartridges, accessories and documentation. The original Japanese power supply has survived as well. The computer has a Rev. A motherboard and a working membrane keyboard. I had not even tried powering it on for a long time because of the original 100 V Japanese supply and the NTSC RF television output.

When I eventually decided to bring it into operation, I used a suitable Commodore 64 power supply and made a simple composite video modification. On this motherboard revision, the original audio jack has a stereo connector, but sound is wired to only one contact. I connected composite video to the unused contact with a single wire. This allows me to use the machine without the Japanese RF television signal and without drilling the original case. The board also has luma and chroma signals that could be brought out for a better S-Video connection, but I deliberately left them untouched. The computer worked as soon as I powered it on.

The display photograph shows the Mini BASIC I cartridge running with a remarkable 510 bytes free. It perfectly illustrates how drastically Commodore reduced the available memory. Despite its limitations, this fully working machine with its original box, packing materials and cartridges is a fascinating museum exhibit.

Zdroje / Sources

https://akiba-pc.watch.impress.co.jp/docs/column/retrohard/2060781.html

https://www.c64-wiki.com/wiki/Commodore_MAX_Machine

https://retrofixer.it/en/max-machine-composite-mod/

https://www.esocop.org/model.php?id=234

https://www.commodore.ca/commodore-history/ira-velinsky-commodores-amazing-industrial-designer/

https://www.commodore.cz/index.php?recenze=encyklopedie_cmax

https://www.c64-wiki.com/wiki/VC_10

Fotodokumentace / Photo documentation



Commodore MAX Machine, funkční japonský počítač s CRT monitorem a doplňky na stole / Commodore MAX Machine, working Japanese computer with CRT monitor and accessories
Commodore MAX Machine, zadní konektorový panel skříně a rozšiřující konektor / Commodore MAX Machine, rear connector panel of enclosure and expansion interface
Commodore MAX Machine, strana plošných spojů základní desky Commodore MAX / Commodore MAX Machine, copper trace side of Commodore MAX motherboard
Commodore MAX Machine, elektrické schéma zapojení základní desky MAX Machine / Commodore MAX Machine, electrical schematic of MAX Machine motherboard
Commodore MAX Machine, počítač MAX Machine s externí klávesnicí a kazetovou mechanikou / Commodore MAX Machine, MAX Machine with external keyboard and cassette recorder
Commodore MAX Machine, otevřená skříň Commodore MAX s originální základní deskou / Commodore MAX Machine, opened Commodore MAX case with original motherboard
Commodore MAX Machine, původní identifikační štítek a elektrické hodnoty Commodore / Commodore MAX Machine, original Commodore identification label and electrical ratings
Commodore MAX Machine, technický výkres skříně MAX Machine s rozměry / Commodore MAX Machine, technical drawing of MAX Machine enclosure with dimensions
