Commodore PET 4008

Commodore PET 4008 (1980), opravený osmibitový počítač MOS 6502 s 9" CRT, 32 KB RAM a původní deskou bez CRTC / Commodore PET 4008 (1980), restored 8-bit MOS 6502 computer with 9" CRT, 32 KB RAM and original non-CRTC board
←
→
Youtube video →

Země / Country:

USA / United States

Rok / Year:

1980

Česky / Czech:

Commodore PET 4008, rok 1980. Tento osmibitový model patří do řady PET 4000 s 40sloupcovým obrazem a systémem Commodore BASIC 4.0. Navazuje na předchozí řady 2001 a 3000, jejichž základní konstrukci dále rozvíjel. MOS Technology 6502 pracuje na frekvenci 1 MHz. Výchozí provedení 4008 mělo 8 KB RAM, v řadě se prodávaly také modely s 16 a 32 KB. Počítač tvoří pevná kovová skříň, plnohodnotná grafická klávesnice a integrovaný monochromatický monitor. Díky odolnosti a snadnému použití byly podobné PETy oblíbené v severoamerických školách.

Dvacetikilobajtová systémová ROM zahrnuje BASIC 4.0 a obslužný firmware. BASIC přinesl oproti starším verzím komfortnější práci s disketami prostřednictvím vlastních příkazů. Rozhraní IEEE-488 dovolovalo připojit například dvojitou disketovou jednotku Commodore 4040 a tiskárnu. Další výbavu tvoří kazetové konektory, programovatelný uživatelský port a systémové rozšíření. Devítipalcová obrazovka zobrazuje 40 × 25 znaků a pseudografiku PETSCII. U staršího typu základní desky s devítipalcovým CRT vytváří obraz diskrétní TTL logika. Neobsahuje programovatelný řadič MOS 6545 CRTC, který se objevuje u novějších PETů. Zvuk obstarává jednoduchý piezoelektrický pípák.

Pro některé revize levnějších modelů Commodore odstranil nebo vynechal pozice pro dodatečné paměťové čipy, aby omezil domácí rozšiřování na 32 KB. Na starších deskách se zachovanými paticemi však bylo toto rozšíření podstatně jednodušší.

BASIC 4.0 přinesl konkrétní diskové příkazy DLOAD, DSAVE, DOPEN, DCLOSE, CATALOG, HEADER a SCRATCH. Stav disketové jednotky bylo možné kontrolovat přímo proměnnou DS$, která zpřístupňovala chybové hlášení diskového systému. Zajímavý je i vývoj systémových rutin Commodore. Původní tabulka skoků v ROM počítačů PET sloužila především interpretu BASIC, zatímco obecněji použitelným systémovým rozhraním pro programy ve strojovém kódu se stala až u pozdějšího VIC-20. Stejně pojmenované rutiny v různých generacích tak nebyly automaticky binárně kompatibilní.

English / Anglicky:

Introduced in 1980, the Commodore PET 4008 was the entry model of the PET 4000 family. Its 40-column display and Commodore BASIC 4.0 built on the earlier 2001 and 3000 systems. The MOS Technology 6502 processor runs at 1 MHz. Factory installed memory on the 4008 was 8 KB, while related models provided 16 or 32 KB. The computer combines its electronics, a full size graphics keyboard and a monochrome CRT in a sturdy metal enclosure. Machines from this family became a familiar sight in North American classrooms.

The 20 KB system ROM contains BASIC 4.0 and system firmware. Dedicated commands made disk operations more convenient than with older PET BASIC releases. The IEEE-488 bus supports peripherals such as the Commodore 4040 dual floppy drive and printers. Cassette connections, a programmable user port and expansion connections are also available. The built-in 9" monitor displays 40 × 25 characters and PETSCII semigraphics. Older 9" PET mainboards generate video using discrete TTL circuitry, without the MOS 6545 programmable CRT controller found on newer revisions. Audio is limited to a simple piezoelectric beeper.

Commodore restricted straightforward RAM upgrades on some later low memory models by omitting socket positions. On earlier boards with sockets still present, expanding the system to 32 KB was relatively simple.

BASIC 4.0 added dedicated disk commands including DLOAD, DSAVE, DOPEN, DCLOSE, CATALOG, HEADER and SCRATCH. Disk-drive status could also be inspected through the DS$ variable, which exposed the disk system's error message. The evolution of Commodore's system software is another interesting detail. On the PET, the ROM jump table primarily served the BASIC interpreter, while a more general system interface for machine-language applications arrived with the later VIC-20. Similarly named routines across these generations were not necessarily binary compatible.

Technické údaje / Specifications

Výrobce / Manufacturer: Commodore Business Machines (CBM) / Commodore Business Machines, CBM

Model: PET 4008

Rok / Year: 1980

Země / Country: USA / United States

Typ / Type: Osmibitový stolní počítač se zabudovaným monitorem / 8-bit all-in-one desktop computer

CPU: MOS Technology 6502 / MOS Technology 6502

Takt CPU / CPU clock: 1 MHz / 1 MHz

RAM: Původně 8 KB RAM, můj exemplář rozšířen osazením paměťových čipů na 32 KB. Samostatně 1 KB obrazové RAM / Factory 8 KB, my machine upgraded to 32 KB with RAM chips, plus 1 KB screen RAM

ROM: 20 KB systémové ROM včetně Commodore BASIC 4.0 a editoru / 20 KB system ROM with Commodore BASIC 4.0 and editor

Operační systém / Operating system: Commodore BASIC 4.0 v ROM / Commodore BASIC 4.0 in ROM

Video / Graphics: Starší 9" monochromatický CRT, 40 × 25 znaků, PETSCII pseudografika, diskrétní TTL video bez čipu MOS 6545 CRTC / Older 9" monochrome CRT, 40 × 25 characters, PETSCII semigraphics, discrete TTL video without MOS 6545 CRTC

Zvuk / Sound: Jednohlasý piezoelektrický pípák bez samostatného zvukového čipu / Single channel piezoelectric beeper, no sound synthesizer IC

Média / Storage: Externí magnetofon Commodore Datasette, volitelné IEEE-488 disketové jednotky včetně Commodore 4040 / External Commodore Datasette, optional IEEE-488 floppy drives including Commodore 4040

Rozhraní / Interfaces: IEEE-488, dva kazetové konektory, programovatelný uživatelský port, expanzní konektor. MOS 6520 PIA a MOS 6522 VIA / IEEE-488, two cassette connectors, user port, expansion, MOS 6520 PIA and 6522 VIA

Napájení / Power: Vestavěný síťový zdroj / Built-in mains power supply

Rozměry / Dimensions: Orientačně pro devítipalcovou konstrukci PET přibližně 420 × 470 × 350 mm a 20 kg. Přesné rozměry a hmotnost mého exempláře nebyly měřeny / Approximate size for 9" PET style 420 × 470 × 350 mm and 20 kg, exact dimensions of my unit not measured

Původní cena / Original price: Dobově uváděná cena PET 4008 v USA přibližně 795 USD, podle Muzeul de Calculatoare. Původní prodejní ceník konkrétní revize neověřen / Period price reported for PET 4008 around US$795 by Muzeul de Calculatoare, original price list for this revision not verified

Náš exemplář / Our machine

Česky / Czech:

Můj Commodore PET 4008 jsem získal v nefunkčním stavu. Následovala náročná oprava a důkladné vyčištění vnitřku, kde bylo potřeba odstranit i rez z kovové skříně. Rozebral jsem a vyčistil také klávesnici. Na fotografiích jsou zachyceny jednotlivé fáze práce, odkrytá základní deska i původní konstrukce počítače.

Tento kus má starší desku pro devítipalcový monitor bez řadiče 6545 CRTC. Na rozdíl od některých pozdějších modelů má zachované paměťové patice, a proto jsem mohl původních 8 KB RAM rozšířit doplněním čipů až na 32 KB. Na fotografii základní desky je vidět také zásuvný modul PET ROM/RAM. Použil jsem jej pouze dočasně při diagnostice, abych zjistil, která část počítače je vadná. Nejde o trvalé rozšíření mého exempláře. Po opravě je PET znovu funkční.

English / Anglicky:

My Commodore PET 4008 arrived in not working condition and required extensive repair. I thoroughly cleaned the inside of its metal case, including removing rust, and dismantled and cleaned the keyboard. The photographs document stages of the restoration, the exposed motherboard and the original construction.

This particular machine uses an older mainboard for the 9" display, without a 6545 CRTC controller. Unlike some later low memory versions, its RAM sockets are still present. I used them to expand the original 8 KB to 32 KB by adding memory chips. The plug-in PET ROM/RAM board visible in one motherboard photograph was used temporarily as a diagnostic tool to help identify faults. It is not a permanent RAM or ROM upgrade in this machine. Following the repair, the PET is operational again.

Zdroje / Sources

https://www.computinghistory.org.uk/det/43250/Commodore-PET-4008/

https://muzeuldecalculatoare.ro/items/commodore-pet-4008

https://www.zimmers.net/anonftp/pub/cbm/schematics/computers/pet/2001N/index.html

https://www.zimmers.net/anonftp/pub/cbm/schematics/computers/pet/index.html

https://www.zimmers.net/anonftp/pub/cbm/schematics/computers/pet/4000_Series_4016-4032_Technical_Reference.pdf

https://www.commodore.ca/commodore-products/commodore-pet-the-worlds-first-personal-computer/

https://www.oocities.org/peterochocki/computers/1980comp/pet.htm

https://www.pagetable.com/158

Fotodokumentace / Photo documentation

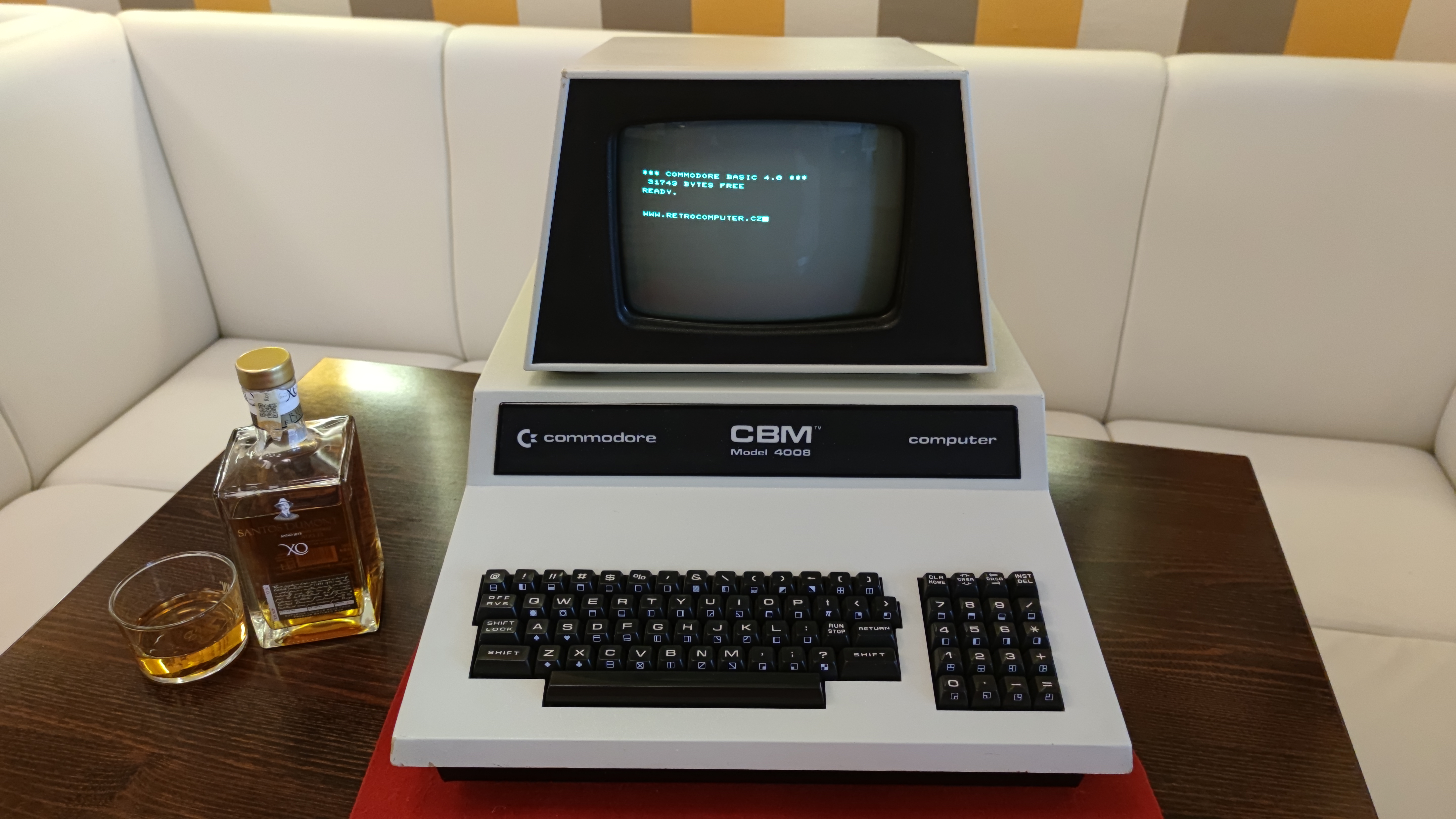

Commodore PET 4008, původní počítač s vestavěným CRT monitorem a klávesnicí / Commodore PET 4008, original computer with built-in CRT monitor and keyboard
Commodore PET 4008, tři historické počítače Commodore PET vystavené vedle sebe / Commodore PET 4008, three vintage Commodore PET computers displayed side by side
Commodore PET 4008, Commodore PET 4008 a další dobové přístroje vystavené v expozici / Commodore PET 4008, Commodore PET 4008 and other period equipment on display
Commodore PET 4008, pohled na servisované vnitřnosti Commodore PET na pracovním stole / Commodore PET 4008, view of Commodore PET internals being serviced on workbench
Commodore PET 4008, rozebraná klávesnice PET s elektronickou deskou a tlačítky / Commodore PET 4008, disassembled PET keyboard with circuit board and keys
Commodore PET 4008, klávesnicová deska a demontované tlačítka při restauraci / Commodore PET 4008, keyboard circuit board and removed keys during restoration
Commodore PET 4008, spodní strana klávesnicové desky Commodore PET / Commodore PET 4008, underside of Commodore PET keyboard circuit board
Commodore PET 4008, testování otevřené základní desky a zapojení kabeláže / Commodore PET 4008, testing opened motherboard and connected wiring
Commodore PET 4008, samostatná fotografie zemědělského pole, bez počítačového hardwaru / Commodore PET 4008, standalone photograph of agricultural field without computer hardware
Commodore PET 4008, uživatel píše na klávesnici funkčního počítače PET / Commodore PET 4008, user typing on the keyboard of a working PET
Commodore PET 4008, řada Commodore PET s otevřenou prostřední skříní / Commodore PET 4008, row of Commodore PET systems with the centre case opened
Commodore PET 4008, otevřená skříň PET se základní deskou a monitorem / Commodore PET 4008, opened PET enclosure showing motherboard and monitor
Commodore PET 4008, detail původní klávesnice se samostatným numerickým blokem / Commodore PET 4008, close-up of original keyboard and separate numeric keypad
Commodore PET 4008, vyjmuté klávesy Commodore PET v krabici při čištění / Commodore PET 4008, removed Commodore PET keycaps in a box during cleaning
Commodore PET 4008, ruční čištění součástí původní klávesnice PET / Commodore PET 4008, manual cleaning of original PET keyboard components
Commodore PET 4008, základní deska Commodore PET s původními integrovanými obvody / Commodore PET 4008, Commodore PET motherboard with original integrated circuits
Commodore PET 4008, osazená hlavní deska PET se systémovými paměťovými obvody / Commodore PET 4008, populated PET mainboard with system memory chips
