Commodore Plus/4

Commodore Plus/4 (1984), domácí počítač řady 264 se 64 kB RAM, integrovaným balíkem 3-Plus-1 a sbírkovým příslušenstvím / Commodore Plus/4 home computer
←
→
Youtube video →

Země / Country:

USA / United States

Rok / Year:

1984

Česky / Czech:

Commodore Plus/4 byl v roce 1984 nejambicióznějším členem počítačové rodiny 264. Po levném Commodore 16 a ještě úspornějším Commodore 116 představoval model, který měl oslovit také lidi hledající počítač pro psaní, výpočty a jednoduchou kancelářskou práci. Commodore v něm spojil 64 kB operační paměti, vylepšený BASIC a čtveřici aplikací uložených přímo v ROM. Zatímco C16 měl v podstatě nahradit levný VIC-20, Plus/4 chtěl nabídnout něco navíc. Právě odtud pochází jeho název. Byl to ale také začátek zvláštního obchodního příběhu: firma postavila nový počítač s lákavými parametry v době, kdy už měla obrovsky úspěšný Commodore 64, a nedokázala zákazníkům vysvětlit, proč by si měli vybrat nekompatibilní alternativu.

Série 264 vznikala v první polovině osmdesátých let pod vedením týmu Billa Herda. Původní vývojové projekty se postupně proměňovaly a počítač, který se původně označoval jako Commodore 264, dostal nakonec jméno Plus/4. Futuristickou nízkou skříň navrhl průmyslový designér Ira Velinsky, spojený také s modelem Commodore 116. Podobnost obou strojů je patrná zejména v celkové linii pouzdra, ale Plus/4 má na rozdíl od malého C116 skutečnou klávesnici s pevnými klávesami, samostatnou skupinu kurzorových šipek a funkční klávesy. Vypadá elegantně a mnohem profesionálněji než gumový sourozenec.

Po představení na veletrhu Summer CES v červnu 1984 následoval na podzim americký prodej za 299 dolarů. Evropské uvedení se rozbíhalo na přelomu let 1984 a 1985. V západním Německu patřil zpočátku k poměrně drahým počítačům, než přišly výrazné slevy. Výroba skončila již během roku 1985 a zásoby se dál vyprodávaly prostřednictvím obchodníků a likvidátorů. Některé doprodejové akce pokračovaly ještě několik let. Největší úspěch nakonec Plus/4 překvapivě zaznamenal v Evropě a zvláště v zemích východního bloku, například v Maďarsku, kde se objevil také ve školách. Odhady celkového prodeje se pohybují kolem osmi set tisíc kusů, tedy výrazně méně než u Commodore 64, ale rozhodně nešlo o několik málo tisíc vyrobených počítačů.

Největším lákadlem měl být integrovaný kancelářský balík nazvaný 3-Plus-1, vytvořený společností TRI-Micro. Jeho čtyři části tvořily textový procesor, tabulkový procesor, databázový správce a program pro tvorbu grafů. Všechny se vešly do samostatných 32 kB ROM, takže k jejich spuštění nebylo nutné nic nahrávat z kazety nebo diskety. Ve spojení s dalšími 32 kB systémové ROM, obsahujícími Commodore BASIC 3.5, KERNAL a znakovou sadu, měl Plus/4 celkem 64 kB ROM. Na svou dobu to byla přitažlivá představa: zapnout počítač a okamžitě psát dopis nebo sestavovat tabulku. Jenže vestavěné aplikace byly značně omezené, například při práci s delšími dokumenty, a nemohly se rovnat vyspělému kancelářskému softwaru na profesionálnějších systémech. Jejich přítomnost navíc způsobovala, že uživatel platil za funkce, o které často ani nestál.

Hardware vycházel ze stejných základů jako C16 a C116. Procesorem byl osmibitový MOS 7501 nebo pozdější 8501, u evropských PAL modelů s taktem přibližně 0,885 až 1,77 MHz podle okamžitého vytížení paměťové sběrnice. Plus/4 však měl od počátku 64 kB RAM, z nichž po zapnutí BASICu zůstávalo zhruba 60 671 bajtů volných. Vylepšený Commodore BASIC 3.5 obsahoval příkazy pro kreslení, barvy, zvuk, práci s disketou i vestavěný monitor strojového kódu. Pro začínajícího programátora představoval výrazný pokrok oproti BASICu 2.0 z Commodore 64. Mnoho her a aplikací pro C16 a C116 bylo možné spustit i zde, ale opačně programy pro Plus/4 zpravidla vyžadovaly u menších sourozenců rozšíření RAM na 64 kB. S běžnými programy Commodore 64 tento stroj kompatibilní nebyl.

Obraz a zvuk zajišťoval jediný specializovaný čip TED, obvykle MOS 8360. Nabízel text 40 × 25 znaků, jemnou grafiku 320 × 200 bodů, vícebarevný režim 160 × 200 a paletu 121 skutečně odlišných barev. Ve srovnání s šestnáctibarevným Commodore 64 to na papíře vypadalo skvěle. Pro hry ovšem chyběly hardwarové sprity a dvoukanálový zvuk TEDu nedosahoval možností slavného tříhlasého SIDu. Proto Plus/4 přes vyšší počet barev a rychlejší procesor nedokázal C64 jednoznačně překonat právě v oblasti, která rozhodovala o nákupech mnoha domácích uživatelů.

K výbavě patřila sériová sběrnice Commodore IEC pro disketové jednotky a tiskárny, port pro magnetofon Commodore 1531, dva mini-DIN konektory joysticků, rozšiřující slot pro cartridge nebo rychlou disketovou jednotku 1551, obrazový výstup AV a televizní RF. Oproti C16 a C116 měl Plus/4 navíc vlastní uživatelský port a sériový obvod MOS 6551 ACIA pro komunikaci RS-232. Důležitý rozdíl je také v napájení: běžný Plus/4 potřebuje z externího zdroje 5 V stejnosměrných a 9 V střídavých, nikoli samotných 9 V DC jako Commodore 16. Podle verze se liší tvar napájecího konektoru, takže záměna zdrojů bez ověření zapojení není bezpečná.

English / Anglicky:

The Commodore Plus/4 was the most ambitious production member of Commodore's 264 family in 1984. Following the inexpensive Commodore 16 and the even more economical Commodore 116, this model was intended to appeal to people who also wanted to write documents, make calculations and perform basic office work. Commodore combined 64 KB of RAM, a much improved BASIC interpreter and four applications built directly into ROM. While the C16 was essentially a low-cost successor to the VIC-20, the Plus/4 promised additional productivity features. That is where its name came from. But it was also the beginning of a peculiar commercial story: Commodore launched a completely new, incompatible computer at a time when its Commodore 64 was already hugely successful, and it never convincingly explained why buyers should choose the alternative.

The 264 family was developed during the first half of the 1980s by a team led by Bil Herd. Early development concepts evolved considerably, and the machine initially known as the Commodore 264 eventually reached the market under the Plus/4 name. Its sleek low-profile case was designed by industrial designer Ira Velinsky, who was also associated with the Commodore 116. The family resemblance is obvious, but unlike the small C116 with its rubber keys, the Plus/4 has a proper full-stroke keyboard, a distinctive cluster of cursor keys and dedicated function keys. Its styling is elegant and decidedly more businesslike.

Following its announcement at the Summer Consumer Electronics Show in June 1984, the Plus/4 began selling in the United States in the autumn for $299. European distribution started around late 1984 and early 1985. In West Germany it was initially rather expensive before a succession of significant price cuts. Production ceased during 1985, while remaining inventories continued to be sold through retailers and liquidators. Discounted stock appeared for several more years. The Plus/4 eventually found its greatest following in Europe, including parts of Eastern Europe such as Hungary, where it was also used in schools. Historical estimates suggest around eight hundred thousand machines were sold overall. This was far fewer than the Commodore 64, but certainly not a production run of only a few thousand units.

The intended headline feature was an integrated office suite called 3-Plus-1, developed by TRI-Micro. Its four components were a word processor, spreadsheet, database manager and graphing utility. They were held in a dedicated 32 KB ROM, meaning no loading from tape or disk was needed to get started. Together with a further 32 KB of system ROM containing Commodore BASIC 3.5, the KERNAL and the character generator, the Plus/4 had 64 KB of ROM in total. It was an appealing concept in 1984: switch on the computer and immediately begin typing a letter or creating a spreadsheet. Unfortunately, the built-in applications were severely limited, particularly when handling longer documents, and could not compete with mature software on more expensive office computers. Their inclusion also pushed up the price for customers who might not have wanted them at all.

The underlying hardware was closely related to the C16 and C116. Processing was handled by an eight-bit MOS 7501, or the later 8501. In European PAL systems the clock alternated between approximately 0.885 and 1.77 MHz as the TED video chip accessed memory. Unlike its smaller siblings, however, the Plus/4 came with 64 KB of RAM as standard, leaving approximately 60,671 bytes free when BASIC started. Commodore BASIC 3.5 provided convenient commands for graphics, colours, sound and disk operations, while the firmware also included a machine-language monitor. For someone learning to program, it was a substantial improvement over the Commodore 64's BASIC 2.0. Much C16 and C116 software could be used on the Plus/4, but programs specifically written for its 64 KB configuration generally required a memory upgrade on the smaller machines. The Plus/4 could not directly run the extensive Commodore 64 software library.

A multifunction TED video and sound chip, usually the MOS 8360, provided 40 × 25 text, 320 × 200 high-resolution graphics, 160 × 200 multicolour graphics and a palette of 121 genuinely distinct colours. Compared with the Commodore 64's sixteen colours, those numbers sounded impressive. For games, however, TED lacked hardware sprites, while its basic two-channel audio was far less sophisticated than the famous three-voice SID synthesiser. Despite its wider colour palette and potentially faster CPU, the Plus/4 therefore could not decisively outperform the C64 in the area that mattered most to many home computer buyers.

Interfaces included the Commodore IEC serial bus for floppy drives and printers, a connector for the Commodore 1531 Datasette, two mini-DIN joystick sockets, an expansion slot for software cartridges or the fast Commodore 1551 disk drive, an AV monitor output and RF television output. Unlike the C16 and C116, the Plus/4 also had its own user port and a MOS 6551 ACIA serial controller for RS-232 communication. Another important difference concerned power: a conventional Plus/4 requires both 5 V DC and 9 V AC from its external supply, rather than the simple 9 V DC input used by the Commodore 16. The power connector itself varies across revisions, so power supplies should never be interchanged without checking the correct wiring.

Technické údaje / Specifications

Výrobce / Manufacturer: Commodore Business Machines (CBM), USA / Commodore Business Machines (CBM), United States

Model: Commodore Plus/4 (C264, řada 264 / 264 series)

Rok / Year: 1984

Země / Country: USA / United States

Typ / Type: Osmibitový domácí a kancelářský počítač řady Commodore 264 s vestavěnými aplikacemi / Eight-bit Commodore 264-series home and productivity computer with built-in applications

CPU: MOS Technology 7501 nebo 8501, instrukčně příbuzný 6502 / MOS Technology 7501 or 8501, 6502-related instruction set

Takt CPU / CPU clock: U PAL přibližně 0,885 až 1,77 MHz podle přístupů čipu TED do paměti / PAL approximately 0.885 to 1.77 MHz depending on TED memory access

RAM: 64 kB RAM standardně, v BASICu přibližně 60 671 bajtů volných / 64 KB RAM standard, approximately 60,671 bytes free for BASIC

ROM: Celkem 64 kB ROM: 32 kB BASIC 3.5, KERNAL a znaková sada, 32 kB kancelářský balík 3-Plus-1 / 64 KB ROM total: 32 KB BASIC 3.5, KERNAL and character set, plus 32 KB 3-Plus-1 productivity suite

Operační systém / Operating system: Commodore BASIC 3.5, KERNAL a monitor strojového kódu v ROM, kancelářská sada 3-Plus-1: textový procesor, tabulky, databáze a grafy / BASIC 3.5, KERNAL and machine-code monitor in ROM, 3-Plus-1 office suite: word processor, spreadsheet, database and graphing

Video / Graphics: MOS TED 7360/8360, text 40 × 25, grafika 320 × 200 nebo 160 × 200, 121 barev, bez hardwarových spritů / MOS TED 7360/8360, 40 × 25 text, 320 × 200 or 160 × 200 graphics, 121 colours, no hardware sprites

Zvuk / Sound: MOS TED 7360/8360, dva jednoduché zvukové kanály s tóny a šumem / MOS TED 7360/8360, two basic tone and noise channels

Média / Storage: Externí magnetofon Commodore 1531, disketové mechaniky IEC například 1541, jednotka 1551 přes expanzní port, ROM cartridge, můj exemplář s magnetofonem / External Commodore 1531 Datasette, IEC floppy drives such as 1541, 1551 via expansion port, ROM cartridges, my example includes a cassette recorder

Rozhraní / Interfaces: Sériová sběrnice IEC, port magnetofonu 1531 (7pin mini-DIN), dva joystickové porty (8pin mini-DIN), 50pin cartridge/expanzní port pro 1551, 24pin user port s RS-232 (MOS 6551 ACIA), audio/video a RF / IEC serial bus, 7-pin mini-DIN cassette port, two 8-pin mini-DIN joystick ports, 50-pin cartridge/1551 expansion, 24-pin user port with RS-232 (MOS 6551 ACIA), AV and RF

Napájení / Power: Externí zdroj 5 V DC a 9 V AC, napájecí konektor podle revize čtyřpinový hranatý nebo kulatý / External supply with 5 V DC and 9 V AC, four-pin square or round connector depending on hardware revision

Rozměry / Dimensions: Přibližně 338 × 203 × 67 mm / Approximately 338 × 203 × 67 mm

Původní cena / Original price: Při uvedení v USA na podzim 1984 299 USD, v západním Německu začátkem roku 1985 přibližně 1 300 DM / US launch price of $299 in autumn 1984, approximately DM 1,300 in West Germany in early 1985

Náš exemplář / Our machine

Česky / Czech:

V roce 1987 jsem měl svůj první počítač Commodore 16 a majitelům Commodore Plus/4 jsem tehdy pořádně záviděl. Plus/4 měl totiž 64 kB RAM, krásnou nízkou skříň a navíc čtyři programy připravené přímo v ROM. Pro kluka, který seděl doma u šestnáctikilobajtového C16, to byla pořádná lákavá výbava. 🙂

Dodnes si živě pamatuji, jak jsem autobusem jezdil ze Žatce až do Plzně na setkání tamního Commodore klubu. Tyhle počítačové párty měly skvělou atmosféru. Povídalo se o programech, předávaly se zkušenosti a člověk mohl obdivovat techniku, kterou doma neměl. Dnes už to zní téměř neuvěřitelně, ale i cesta na takové setkání byla součástí celého dobrodružství.

Dnes už mám Commodore Plus/4 také ve své sbírce RetroComputer, navíc s krabicí, manuály a kazetovým magnetofonem. Je pro mě příjemnou připomínkou doby, kdy byla pouhá možnost vyzkoušet výkonnějšího sourozence mého C16 velkým zážitkem. Tehdejší závist už dávno vystřídala radost, že mohu ve sbírce uchovat všechny tři hlavní bratry řady 264: Commodore 16, Commodore 116 a Commodore Plus/4.

English / Anglicky:

In 1987 I had my very first computer, a Commodore 16, and I was genuinely envious of people who owned a Commodore Plus/4. The Plus/4 had 64 KB of RAM, an attractive low-profile case and four applications instantly available from ROM. For a young enthusiast sitting at home with a 16 KB C16, that sounded like an irresistible upgrade. 🙂

I can still vividly remember taking the bus all the way from Žatec to Plzeň to attend gatherings of the local Commodore computer club. Those computer parties had a wonderful atmosphere. People discussed programs, shared their experience and admired machines they did not own themselves. It may sound unbelievable today, but even the journey to such a meeting was part of the adventure.

Today I finally have a Commodore Plus/4 in my RetroComputer collection, complete with its box, manuals and cassette recorder. For me it is a fond reminder of a time when simply being able to try the more capable sibling of my C16 was a major experience. That old envy has long since turned into the pleasure of preserving all three main members of the 264 family in one collection: Commodore 16, Commodore 116 and Commodore Plus/4.

Zdroje / Sources

https://plus4world.powweb.com/publications/Commodore_Plus4_Users_Manual

https://plus4world.powweb.com/publications/issues/revnge

https://plus4world.powweb.com/forum/7151

https://de.wikipedia.org/wiki/Commodore_Plus/4

https://www.c64-wiki.com/wiki/Commodore_Plus/4

https://plus4world.powweb.com/hardware/Commodore_Plus4

https://www.commodore.ca/commodore-products/commodore-264-plus4-ted-series-the-beginning-of-the-end/

https://www.retroisle.com/commodore/c16plus4/techdetail.php

Fotodokumentace / Photo documentation

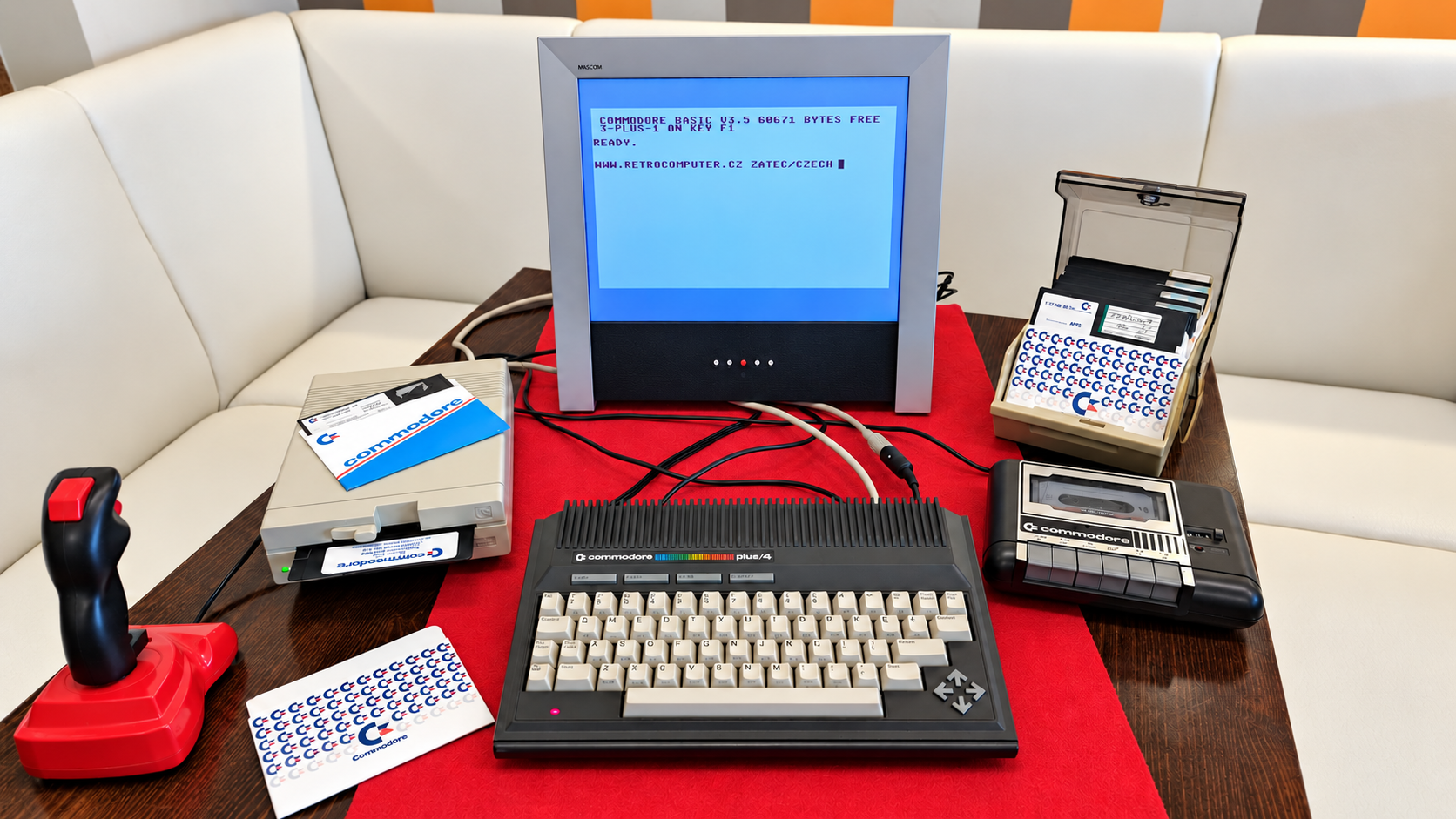

Commodore Plus/4 s monitorem a původním příslušenstvím v provozu / Commodore Plus/4 with monitor and original accessories in operation
Pohled shora na klávesnici Commodore Plus/4 a funkční tlačítka / Overhead view of Commodore Plus/4 keyboard and function keys
Zadní hrana Commodore Plus/4 s větracími otvory a konektory / Rear edge of Commodore Plus/4 with ventilation and sockets
Srovnání Commodore Plus/4 se dvěma příbuznými modely řady 264 / Comparison of Commodore Plus/4 with two related 264 series computers
Commodore Plus/4 se zapnutým CRT monitorem a připojeným magnetofonem / Commodore Plus/4 with powered CRT monitor and connected cassette recorder
Pravý přední detail Commodore Plus/4 s tmavou skříní / Front right detail of Commodore Plus/4 in its dark enclosure
Boční profil Commodore Plus/4 s klávesnicí a sousedním počítačem / Side profile of Commodore Plus/4 keyboard beside another computer
Odkrytá základní deska Commodore Plus/4 s původními integrovanými obvody / Exposed Commodore Plus/4 motherboard with original integrated circuits
