Commodore SX-64

Země / Country:
USA, výroba v Japonsku / United States, manufactured in Japan
Rok / Year:
1984
Česky / Czech:
Commodore SX-64, známý také jako Executive 64, představila společnost Commodore na začátku roku 1983. První kusy se dostaly k zákazníkům koncem téhož roku a hlavní prodej probíhal od roku 1984. Šlo o jeden z prvních přenosných osobních počítačů s vestavěným barevným monitorem. Do robustní kovové skříně výrobce spojil hardware populárního Commodoru 64, pětipalcovou barevnou CRT obrazovku, disketovou jednotku kompatibilní s Commodore 1541 a síťový zdroj. Oddělitelná klávesnice během přepravy zakrývá přední panel a kovové držadlo lze při provozu sklopit pod skříň jako stojan. SX-64 je přenosný spíše ve smyslu dobového označení luggable. Nemá baterii a s hmotností přibližně 10,5 kg vyžaduje dost pevnou ruku.
Uvnitř pracuje osmibitový procesor MOS 6510, 64 KB RAM, grafický obvod VIC-II a zvukový SID 6581. V evropském systému PAL je takt CPU přibližně 0,985 MHz, v americkém NTSC zhruba 1,023 MHz. Commodore BASIC 2.0 po spuštění hlásí 38 911 bajtů volných pro program, což není velikost fyzické paměti. Grafika zvládá 320 × 200 bodů, paletu 16 barev, osm hardwarových spritů a text 40 × 25 znaků. Tříhlasý SID přináší stejný charakteristický zvuk jako běžný C64. Vestavěná 5.25" mechanika ukládá asi 170 KB na jednu stranu diskety. Počítač nemá konektor Datasette ani televizní RF modulátor. Upravený KERNAL předvolí disketovou mechaniku jako zařízení 8 a má jiné úvodní barvy, aby byl text na malé obrazovce čitelnější. Kazetové programy proto nelze přímo načítat z původního magnetofonu Commodore 1530.
Cartridge pro Commodore 64 a většina disketového softwaru fungují také na SX-64, některé programy však mohou narazit na rozdíly v KERNALu, výstupních barvách nebo provedení rozšiřovacího portu. Počítač nabízí dva joystickové porty, sériovou sběrnici IEC, uživatelský port, cartridge slot a konektor pro externí monitor. Ve Spojených státech se uváděla dobová cena 995 dolarů, na evropských trzích přibližně 3 000 západoněmeckých marek. Vysoká cena, relativně malá obrazovka, hmotnost a konkurence přenosných počítačů určených pro podnikové aplikace prodeji nepomáhaly. Výroba skončila kolem roku 1986. Plánovaný DX-64 se dvěma disketovými mechanikami se běžným prodejním modelem nestal.
English / Anglicky:
Commodore announced the SX-64, also known as the Executive 64, in early 1983. The first machines reached buyers late that year, with wider sales following in 1984. It was among the earliest transportable personal computers with a built-in colour display. Its heavy metal enclosure combines the familiar Commodore 64 architecture, a 5" colour CRT, a Commodore 1541 compatible floppy disk drive and an internal mains power supply. The detachable keyboard clips over the front for transport, while the carrying handle folds underneath to act as a stand. This is a classic luggable rather than a laptop. With no battery and a weight of roughly 10.5 kg, it needs both a power outlet and a firm grip.
The hardware uses an 8-bit MOS 6510 CPU, 64 KB RAM, the VIC-II video chip and the SID 6581 sound generator. CPU speed is about 0.985 MHz in PAL machines and 1.023 MHz in NTSC systems. Commodore BASIC 2.0 displays 38,911 bytes free for BASIC programs at startup, not the total physical RAM. Video reaches 320 × 200 pixels with a 16-colour palette, eight hardware sprites and 40 × 25 text. The three voice SID produces the same distinctive sound as in the standard C64. Its integrated 5.25" floppy drive stores approximately 170 KB per disk side. There is no Datasette connector or RF television modulator. A modified KERNAL defaults to disk device 8 and uses more legible startup colours for the small display. As a result, Commodore 1530 cassette tapes cannot be loaded directly through the original recorder.
Most C64 disk software and cartridges work on the SX-64, although some programs are affected by its altered KERNAL, startup colours or expansion slot construction. Ports include two joystick connectors, the IEC serial bus, a user port, a cartridge slot and external monitor output. The historical US list price was $995, with a German retail price around DM 3,000. Its high cost, small screen, considerable weight and competition from business oriented transportable computers limited sales. Production ended around 1986. A planned dual drive DX-64 never became a normal retail product.
Technické údaje / Specifications
Výrobce / Manufacturer: Commodore Business Machines, výroba především Japonsko / Commodore Business Machines, manufactured mainly in Japan
Model: SX-64
Rok / Year: 1984
Země / Country: USA, výroba v Japonsku / United States, manufactured in Japan
Typ / Type: Osmibitový přenosný počítač s barevným CRT, luggable / 8-bit transportable computer with colour CRT
CPU: Osmibitový MOS Technology 6510 / MOS Technology 6510, 8 bit
Takt CPU / CPU clock: PAL přibližně 0,985 MHz, NTSC přibližně 1,023 MHz / PAL about 0.985 MHz, NTSC about 1.023 MHz
RAM: 64 KB hlavní RAM a 1 KB barevné RAM. Po spuštění BASICu je volných 38 911 bajtů / 64 KB main RAM plus 1 KB colour RAM. 38,911 BASIC bytes free at startup
ROM: 20 KB ROM, 8 KB BASIC 2.0, 8 KB upravený KERNAL, 4 KB znaková sada / 20 KB ROM, 8 KB BASIC 2.0, 8 KB modified KERNAL, 4 KB character generator
Operační systém / Operating system: Commodore BASIC 2.0 a upravený KERNAL v ROM, DOS v elektronice disketové mechaniky / Commodore BASIC 2.0 and modified KERNAL in ROM, disk DOS in floppy controller
Video / Graphics: MOS VIC-II 6569 PAL nebo 6567 NTSC, 5" barevný CRT, 320 × 200 nebo 160 × 200 bodů, paleta 16 barev, osm hardwarových spritů, 40 × 25 znaků / VIC-II 6569 PAL or 6567 NTSC, 5" colour CRT, 320 × 200 or 160 × 200, 16-colour palette, 8 sprites, 40 × 25 text
Zvuk / Sound: MOS SID 6581, tři samostatné hlasové kanály, programovatelné průběhy a filtry, přibližně devět oktáv / MOS SID 6581, three independent voices, programmable waveforms and filters, roughly nine octaves
Média / Storage: Vestavěná 5.25" mechanika kompatibilní s Commodore 1541, přibližně 170 KB na jednu stranu diskety, cartridge. Bez externího konektoru Datasette / Integrated Commodore 1541 compatible 5.25" drive, about 170 KB per disk side, cartridges. No external Datasette port
Rozhraní / Interfaces: 2× joystick, IEC sériová sběrnice pro diskové mechaniky a tiskárny, uživatelský port, cartridge port, audio a video pro externí monitor. Bez RF modulátoru a kazetového konektoru. Některá rozšíření C64 nemusí být elektricky nebo mechanicky kompatibilní / 2 joystick ports, IEC serial, user port, cartridge, external A/V, no RF or cassette connector, some C64 expansions incompatible
Napájení / Power: Vestavěný síťový zdroj, napájení ze sítě, bez baterie / Internal mains power supply, no battery
Rozměry / Dimensions: Přibližně 420 × 370 × 130 mm bez přepravního madla, rozměry dobového testu Your Computer z května 1984, a přibližně 10,5 kg / Approximately 420 × 370 × 130 mm without handle, according to a May 1984 review, and approximately 10.5 kg
Původní cena / Original price: Dobová americká doporučená cena 995 USD v roce 1984. Na západoněmeckém trhu kolem 3 000 DM / Original US suggested price US$995 in 1984, about DM 3,000 in West Germany
Náš exemplář / Our machine

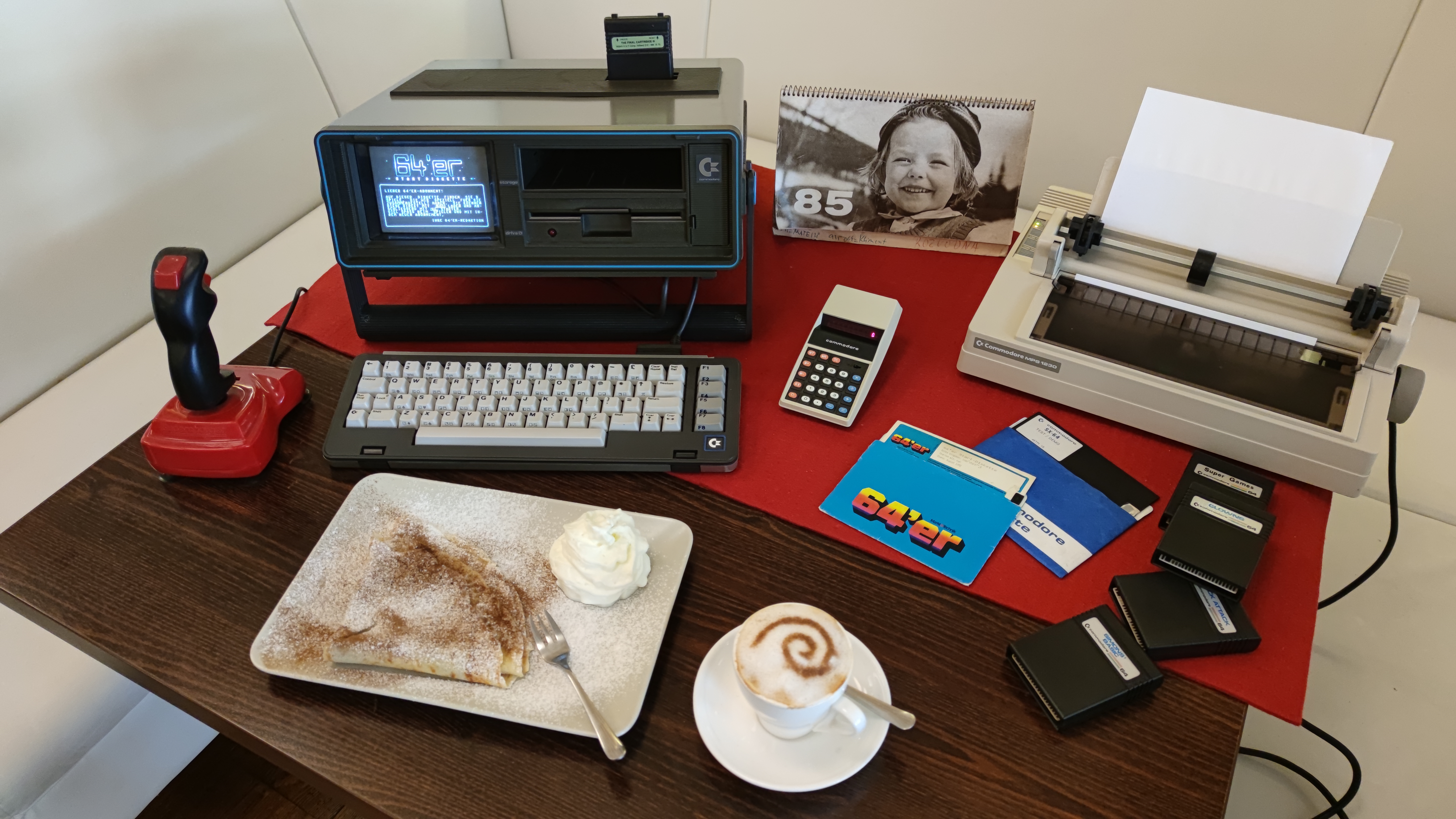

Svůj Commodore SX-64 jsem koupil v roce 2017 v Německu. Už tehdy byl v mimořádně zachovalém původním stavu a stejně dobře vypadá i dnes. Počítač byl funkční, nevyžadoval opravu, výměnu součástek ani žádnou další investici. Zachovala se také odnímatelná klávesnice a charakteristické masivní přepravní madlo. Právě kvalitní kovová konstrukce, barevná obrazovka a vestavěná disketová mechanika z něj dělají jeden z nejzajímavějších přenosných Commodorů ve sbírce.
Nahoře na této stránce najdete odkaz na dobovou reklamu na tento počítač, dostupnou na YouTube.
I bought my Commodore SX-64 in Germany in 2017. It was already in exceptionally good original condition and still looks just as well preserved today. The machine was fully operational and required no repairs, replacement parts or further investment. Its detachable keyboard and distinctive heavy carrying handle are intact. The solid metal construction, colour screen and built-in floppy drive make it one of the most interesting transportable Commodore computers in my collection.
At the top of this page, you can find a link to a vintage advertisement for this computer on YouTube.
Zdroje / Sources
https://www.esocop.org/90/model.php?id=77
https://cbmmuseum.kuto.de/home_sx64.html
https://www.c64-wiki.de/wiki/SX-64
https://www.sx64.net/downloads/download.html
https://www.museodelcalcolatore.it/singolo.php?cod=1483
https://www.commodore.ca/wp-content/uploads/2016/01/run_issue_05_1984_may-www.commodore.ca_.pdf
https://www.youtube.com/watch?v=5PygDf6E94o
Fotodokumentace / Photo documentation
