Commodore VIC-20 + VC-20 + VC-1020

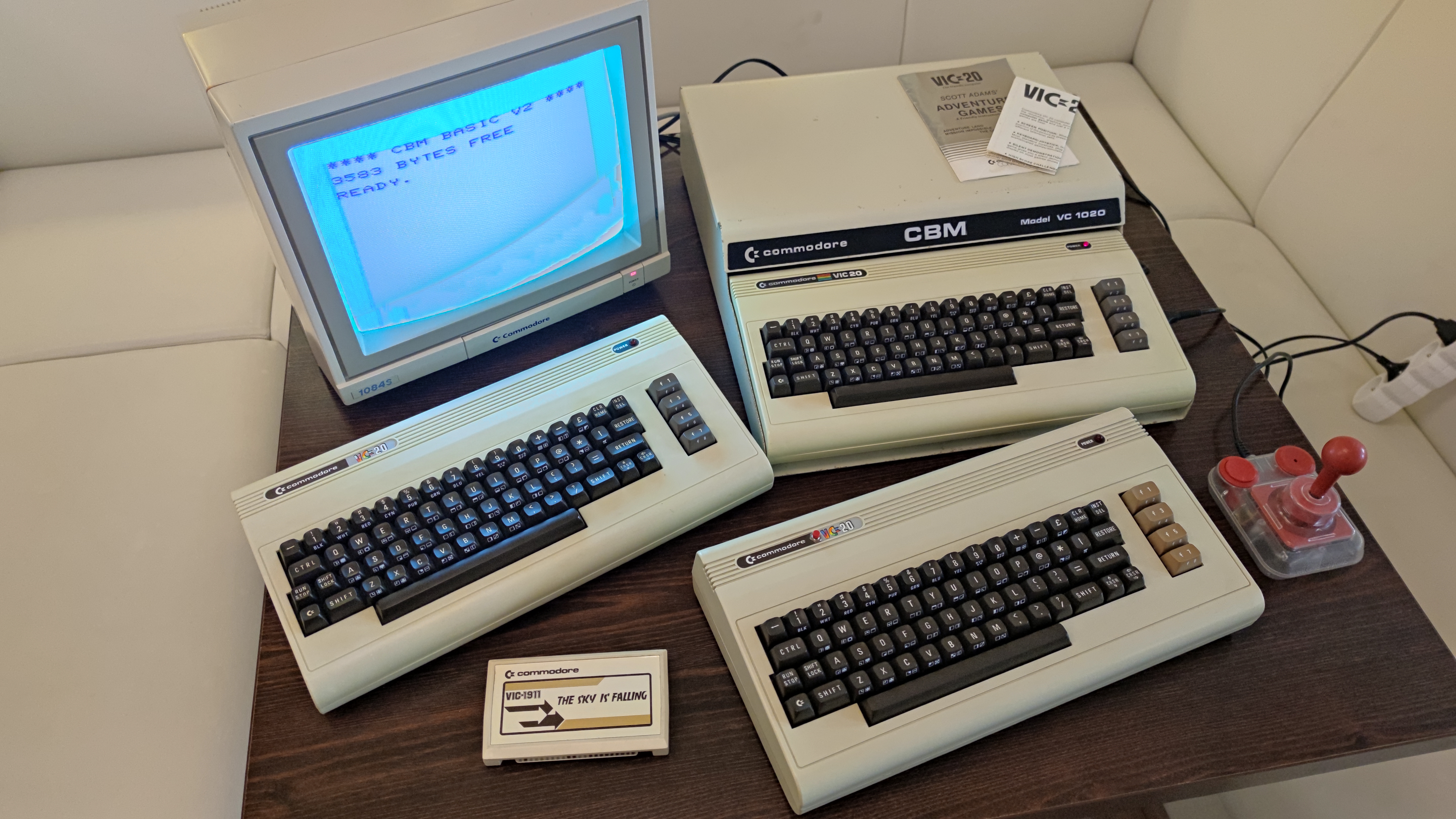

Tři sbírkové počítače Commodore, dva VC-20 a jeden VIC-20, s rozšiřující skříní VC-1020, RetroComputer Žatec / Three Commodore computers, two VC-20s and one VIC-20 with VC-1020 expansion chassis
←
→
Youtube video →

Země / Country:

USA / United States

Rok / Year:

1980–1985

Česky / Czech:

Commodore VIC-20 patří k nejúspěšnějším osmibitovým domácím počítačům počátku osmdesátých let. Označení VIC-20 a západoněmecké VC-20 představují příbuzné obchodní a výrobní varianty stejné platformy. Rozšiřující skříň VC-1020 umožňovala připojení dalších modulů a periferií. První model se dostal k zákazníkům v září 1980 v Japonsku jako VIC-1001, americký VIC-20 následoval v roce 1981 a do západního Německa přišel na podzim 1981 pod označením VC-20.

Za vznikem stroje stála snaha Jacka Tramiela dostat počítač mezi běžné rodiny. Dosavadní Commodore PET byl určen především pro školy a profesionálnější použití, kdežto nový model měl stát méně než 300 dolarů a pracovat s domácí televizí. Důležitou roli sehrál čip MOS VIC-I, původně vyvíjený pro levná zobrazovací zařízení a herní aplikace, pro který Commodore hledal vhodné uplatnění. Vývojové prototypy vedly až k počítači s plnohodnotnou klávesnicí, barevným obrazem a BASICem připraveným okamžitě po zapnutí. Prodej prostřednictvím obchodních domů a hračkářství spolu s reklamní kampaní, v níž vystupoval herec William Shatner, pomohl oslovit úplně nové publikum.

VIC-20 používá MOS Technology 6502 s frekvencí přibližně 1 MHz, konkrétní takt se mírně liší mezi televizními normami PAL a NTSC. Má pouhých 5 KB fyzické RAM, z nichž po zapnutí zůstává pro programování v Commodore BASIC 2.0 obvykle 3 583 bajtů. Dalších 20 KB ROM zahrnuje BASIC, systém KERNAL a generátor znaků. Videoobvod MOS 6560 v NTSC provedení nebo 6561 v PAL zajišťuje zároveň obraz i zvuk. Standardní textová obrazovka nabízí 22 sloupců a 23 řádků. Programovatelná znaková grafika dovoluje hry s barevným obrazem, ale nejde o bitmapový systém s rozlišením srovnatelným s pozdějším Commodore 64. Zvuk tvoří tři tónové kanály a jeden šumový. Paměť lze rozšiřovat prostřednictvím cartridge, programy se ukládaly také na kazety a disketové jednotky Commodore se připojovaly přes sériovou sběrnici.

Proč někde VIC-20 a jinde VC-20? VIC původně znamenalo Video Interface Chip a označovalo videoobvod, který dal počítači jeho nejvýraznější vlastnost. V německy mluvících zemích ovšem název VIC při místní výslovnosti nepříjemně připomínal vulgární výraz. Proto Commodore zvolil název VC-20, který německá pobočka využila i jako marketingovou slovní hříčku Volkscomputer, tedy lidový počítač, podobně jako Volkswagen. Ve vývoji se objevil také interní kódový název Vixen, jeho spojování s dalšími německými slovními hříčkami je součástí tradovaných historek, nikoli hlavní doložený důvod pro finální označení VC. Rozdíl názvů tedy sám o sobě neznamená rozdílnou architekturu.

Výroba prošla několika revizemi. Nejranější velké základní desky, včetně původní generace ASSY 1001006 a pozdější ASSY 324003, používají dvoupólový vstup pro 9 V střídavých a stabilizátor 5 V mají uvnitř počítače. Pozdější úsporná konstrukce Cost Reduced s menší deskou ASSY 250403 přechází na sedmipólový napájecí konektor DIN. Starší desky, změny klávesnic, štítků a umístění součástek jsou dnes sběratelsky zajímavé. Přesnou revizi konkrétního exempláře však potvrzuje až označení na jeho vlastní desce, nikoli jen nápis VIC nebo VC na víku.

Samostatnou kapitolou je kovová rozšiřující skříň VIC-1020, na německém trhu VC-1020. Počítač se vloží do její přední části a jeho cartridge konektor se spojí s vnitřní deskou expandéru. Skříň nabízí šest pozic pro rozšíření: pět svislých pod víkem a jednu vodorovnou přístupnou zezadu. Lze tak kombinovat například paměťový modul a programové či pomocné cartridge. Jednotka poskytuje prostor a průchozí rozvod napájení s vypínačem, nejde však o samostatný počítač ani o automatické zvýšení RAM. Na horní kryt je možné postavit monitor, čímž celá sestava připomíná starší profesionální Commodore PET. Jednotlivé sloty nemají samostatné vypínače, což omezuje pohodlí při práci s více moduly.

Díky ceně, dostupnosti a obrovské nabídce her i výukového softwaru překonal VIC-20 jako první osobní počítač hranici jednoho milionu prodaných kusů. Celkové prodeje se běžně uvádějí kolem 2,5 milionu. Pro mnoho budoucích programátorů byl prvním setkáním s BASICem a se strojovým kódem 6502. Zajímavou pozdější filmovou připomínkou je John Wick: Chapter 2 z roku 2017, kde se VIC-20 objevuje v kanceláři vyřizující příkazy podsvětí. Pozorní diváci si všimli, že způsob zobrazení dat a zapojení neodpovídají běžnému fungování skutečného počítače.

English / Anglicky:

The Commodore VIC-20 was one of the most successful eight-bit home computers of the early 1980s. This gallery entry brings together three separate physical machines, two West German VC-20s and one VIC-20, together with an original Commodore VC-1020 expansion chassis. These are not three completely different computer platforms, but closely related production and regional versions of the same family. The first version reached Japanese customers in September 1980 as the VIC-1001. The North American VIC-20 followed in 1981, and the machine arrived in West Germany later that year under the VC-20 name.

The computer was a response to Jack Tramiel's ambition to bring computing to ordinary households. The earlier Commodore PET had been marketed mainly to schools and professional users, whereas the new machine was intended to cost less than US$300 and connect to a domestic television. A major part of the story was the MOS VIC-I chip, originally intended for inexpensive displays and entertainment devices but lacking a sufficient market of its own. Development prototypes led to an affordable computer with a proper keyboard, colour graphics and BASIC ready to use at switch-on. Department-store and toy-store distribution, together with advertising featuring actor William Shatner, helped reach buyers who had never previously considered owning a computer.

The VIC-20 uses a MOS Technology 6502 running at approximately 1 MHz, with a slight clock-speed difference between PAL and NTSC machines. It has only 5 KB of physical RAM, normally leaving 3,583 bytes available to Commodore BASIC 2.0 on an unexpanded machine. A further 20 KB of ROM contains BASIC, the KERNAL operating routines and character definitions. The MOS 6560 in NTSC models or 6561 in PAL versions handles both video and audio. The standard display has 22 columns and 23 text rows. Programmable character graphics allowed attractive colour games, but this was not a full high-resolution bitmap system comparable to the later Commodore 64. Sound is generated by three tone channels and one noise channel. RAM could be expanded through cartridges, while software was also available on tape and external Commodore serial floppy disks.

Why was it sold as both VIC-20 and VC-20? VIC stood for Video Interface Chip, the name of the combined video and sound device at the heart of the computer. In German-speaking markets, however, the German pronunciation of VIC sounded uncomfortably close to a vulgar word. Commodore therefore used VC-20 and promoted the German name as Volkscomputer, meaning people's computer, a deliberate echo of Volkswagen. Vixen was also used as an internal development codename, the additional linguistic jokes sometimes attached to it should not be confused with the documented reason for the final regional VC branding. The name on the case does not, by itself, indicate a different computer architecture.

Several board revisions appeared during production. Early full-size boards, including the original ASSY 1001006 generation and the later ASSY 324003, use a two-prong 9 V AC power connection with internal 5 V regulation. The later cost-reduced design, with the smaller ASSY 250403 board, adopted a seven-pin DIN power connection. Early boards, changes in keyboard styles, labels and component layouts are of considerable interest to collectors. The exact revision of an individual machine must be established from its motherboard markings rather than from VIC or VC lettering on the case alone.

The original metal VIC-1020 expansion chassis, sold as VC-1020 in German-speaking markets, is particularly unusual. The VIC-20 fits into the front of the enclosure, and its cartridge edge connector mates with the chassis backplane. Six expansion positions are provided: five vertical slots beneath the lid and a sixth horizontal slot accessible from the rear. This makes it possible to combine memory upgrades with program and utility cartridges. The unit provides extra space and power pass-through with a switch, but is neither a separate computer nor a built-in automatic RAM upgrade. A monitor can sit on top of the enclosure, giving the arrangement a professional appearance reminiscent of the Commodore PET. Individual expansion slots have no separate enable or disable switches, which makes frequent cartridge changes somewhat less convenient.

With its low price, widespread availability and large library of games and educational programs, the VIC-20 became the first personal computer to pass one million sales. Lifetime sales are commonly estimated at about 2.5 million units. For many future programmers it provided their first experience of BASIC and 6502 machine code. An unexpected later appearance came in the 2017 film John Wick: Chapter 2, where a VIC-20 is used in an office processing the underworld's orders. Observant viewers have noticed that the on-screen display and apparent power connections do not match the ordinary operation of the original computer.

Technické údaje / Specifications

Výrobce / Manufacturer: Commodore Business Machines / Commodore Büromaschinen GmbH

Model: 2× Commodore VC-20, 1× Commodore VIC-20, Commodore VC-1020

Rok / Year: 1980–1985

Země / Country: USA / United States

Typ / Type: Tři samostatné osmibitové domácí počítače Commodore VIC-20 a VC-20, plus rozšiřující skříň VC-1020 / Three individual VIC-20 and VC-20 home computers plus a VC-1020 expansion chassis

CPU: MOS Technology 6502 (všechna tři provedení počítače) / MOS Technology 6502 (all three computers)

Takt CPU / CPU clock: Přibližně 1,11 MHz PAL a 1,02 MHz NTSC podle regionální verze / Approximately 1.11 MHz PAL and 1.02 MHz NTSC depending on regional version

RAM: Každý VIC-20/VC-20 má 5 KB fyzické RAM, přibližně 3 583 bajtů volných pro BASIC, rozšíření přes cartridge slot, VC-1020 RAM sama nepřidává / Each VIC-20/VC-20 has 5 KB physical RAM, approximately 3,583 bytes free for BASIC, expandable via cartridge, VC-1020 does not itself add RAM

ROM: Každý počítač 20 KB ROM celkem: 8 KB BASIC 2.0, 8 KB KERNAL a 4 KB znaková ROM / Each computer 20 KB total ROM: 8 KB BASIC 2.0, 8 KB KERNAL and 4 KB character ROM

Operační systém / Operating system: Commodore BASIC 2.0 a KERNAL v ROM všech tří počítačů / Commodore BASIC 2.0 and KERNAL in ROM on all three computers

Video / Graphics: MOS VIC-I 6560 (NTSC) nebo 6561 (PAL), text 22 × 23, programovatelná znaková grafika, paleta 16 barev s omezeními podle režimu / MOS VIC-I 6560 (NTSC) or 6561 (PAL), 22 × 23 text, programmable character graphics, 16-colour palette with mode restrictions

Zvuk / Sound: Čip MOS VIC-I, tři tónové kanály a jeden šumový / MOS VIC-I chip, three tone channels and one noise channel

Média / Storage: Programové a herní cartridge, kazetový magnetofon Datasette a volitelné disketové jednotky Commodore, ve sbírce přibližně 20 cartridgí / Program and game cartridges, Datasette tape recorder and optional Commodore floppy drives, around 20 cartridges in the collection

Rozhraní / Interfaces: Každý počítač: cartridge port, sériová sběrnice Commodore, Datasette, uživatelský port, joystick a A/V. VC-1020: šest rozšiřujících slotů (pět svislých a jeden vodorovný) / Each computer: cartridge port, Commodore serial bus, Datasette, user port, joystick and A/V. VC-1020: six expansion slots (five vertical and one horizontal)

Napájení / Power: Rané desky VC-20/VIC-20 mají dvoupólový 9 V AC vstup a interní stabilizaci 5 V, pozdější Cost Reduced sedmipólový DIN. VC-1020 má průchozí napájecí rozvod se spínačem, ne vlastní počítač / Early VC-20/VIC-20 boards use two-prong 9 V AC with internal 5 V regulation, later cost-reduced boards use seven-pin DIN. VC-1020 provides switched power pass-through, not its own computer

Rozměry / Dimensions: VIC-20 / VC-20 computer alone 404 × 216 × 75 mm, VC-1020 expansion chassis dimensions not verified

Původní cena / Original price: VIC-20: při uvedení na americký trh 299,95 USD, ceny německých VC-20 a jednotky VC-1020 se lišily podle období / VIC-20: US launch price $299.95, German VC-20 and VC-1020 prices varied by period

Náš exemplář / Our machine

Česky / Czech:

V mé sbírce jsou tři samostatné počítače této rodiny: dva Commodore VC-20 s německým označením a jeden Commodore VIC-20. Jeden z mých VC-20 pochází z první generace a mám jej právě kvůli ranému konstrukčnímu provedení. VIC-20 mám v původním krabicovém kompletu se vším dochovaným příslušenstvím. K této trojici jsem postupně shromáždil také přibližně dvacet originálních herních a programových cartridgí.

Zvláštní místo má rozšiřující skříň Commodore VC-1020, kterou jsem si k počítačům pořídil. Vypadá skoro jako dokovací stanice pro moderní notebook: počítač se zasune do základny a najednou je k dispozici šest konektorů pro rozšiřující moduly. Ve skutečnosti je to dobový expandér cartridge sběrnice, nikoli samostatný počítač. Všechny tři kusy, včetně raného VC-20 a krabicového VIC-20, tvoří jeden společný sbírkový celek, který ukazuje různé štítky a provedení stejného úspěšného osmibitu.

English / Anglicky:

My collection contains three separate computers from this family: two German-branded Commodore VC-20 machines and one Commodore VIC-20. One of the VC-20s is from the early production generation, which is why I particularly wanted to preserve it. The VIC-20 is preserved as a complete original boxed set with its accompanying accessories. I have also collected approximately twenty original game and software cartridges for these computers.

A particular highlight is the Commodore VC-1020 expansion chassis. It looks almost like a docking station for a modern laptop: the computer slots into the front and suddenly has six expansion positions available. Technically, of course, it is a period cartridge-bus expansion enclosure, not a computer in its own right. Together, the two VC-20s, the boxed VIC-20 and the VC-1020 form a single part of my collection that illustrates the regional branding and early hardware revisions of this hugely successful eight-bit family.

Zdroje / Sources

https://www.worldradiohistory.com/Archive-Byte/80s/Byte-1981-05.pdf

https://ftpmirror.infania.net/sites/ftp.zimmers.net/cbmpics/x1020.html

https://www.vic-20.it/vic-1020-expansion-chassis/

https://de.wikipedia.org/wiki/Commodore_VIC_1001%2C_VIC_20%2C_VC_20

https://www.vic-20.it/wp-content/uploads/2023/04/VQRH08.pdf

https://www.commodore.ca/text/vic_20.htm

https://www.c64-wiki.de/wiki/VC_20

https://www.c64-wiki.de/wiki/VC

https://commodore.international/2022/12/12/commodore-vixen-history/

https://www.retroisle.com/commodore/vic20/general.php

https://www.vic-20.it/il-commodore-vic-20/

https://www.retro-commodore.eu/vic20-hardware/

https://www.dickestel.com/interfacejan-feb2017.pdf

Fotodokumentace / Photo documentation



Commodore VIC-20 a VC-20 s externími zařízeními a CRT monitorem / Commodore VIC-20 and VC-20 with external peripherals and CRT monitor
Commodore VIC-20 se zapnutým monitorem a sadou přídavných zařízení / Commodore VIC-20 with powered monitor and peripheral equipment
Odkrytá rozšiřující jednotka VC-1020 s kazetovým magnetofonem a VIC-20 / Opened VC-1020 expansion unit with cassette recorder and VIC-20
Commodore VC-20 na vrchu rozšiřující jednotky VC-1020 / Commodore VC-20 positioned on top of its VC-1020 expansion unit
Boční profil skříně Commodore VC-1020 s integrovanými rozšiřovacími pozicemi / Side view of Commodore VC-1020 enclosure with its expansion openings
Srovnání tří klávesnic Commodore VIC-20 a VC-20 vedle sebe / Comparison of three Commodore VIC-20 and VC-20 keyboards side by side
Dvojice externích jednotek Commodore VC-1020 s předními porty / Pair of Commodore VC-1020 external units showing front ports
Pohled shora na dvojici počítačů VC-20 a rozšiřující jednotku / Overhead view of two VC-20 computers and an expansion unit
Tři varianty Commodore VIC-20 položené vedle sebe na rozšiřujícím modulu / Three VIC-20 variants displayed together over an expansion chassis
VIC-20 s monitorem zobrazujícím barevný program a kazetovým magnetofonem / VIC-20 with a colour program on the monitor and cassette recorder
Rozšiřující jednotka Commodore VC-1020 s vloženými kartami vedle klávesnice / Commodore VC-1020 expansion chassis with inserted cards beside keyboard
Commodore VIC-20 s otevřenou rozšiřující jednotkou VC-1020, pohled shora / Overhead view of VIC-20 and opened VC-1020 expansion chassis
Zadní panel rozšiřující jednotky Commodore VC-1020 s konektory / Rear panel of Commodore VC-1020 expansion chassis with sockets
Tři varianty Commodore VIC-20 a VC-20 se společným příslušenstvím / Three Commodore VIC-20 and VC-20 variants with shared accessories
Boční detail původní jednotky Commodore VC-1020 s logem CBM / Side detail of the original Commodore VC-1020 unit with CBM badge
Tři počítače Commodore VIC-20 a VC-20 na červeném stolku / Three Commodore VIC-20 and VC-20 computers on a red table
Čelní detail dvou jednotek Commodore VC-1020 nad klávesnicí / Front detail of two Commodore VC-1020 units above a keyboard
Otevřená rozšiřující skříň Commodore VC-1020 s vnitřní elektronikou / Opened Commodore VC-1020 expansion chassis exposing internal circuitry
