Compaq Portable 286

Země / Country:
USA / United States
Rok / Year:
1985
Česky / Czech:
Americká společnost Compaq Computer Corporation představila 30. dubna 1985 počítač Compaq Portable 286. Šlo o přenosný počítač kompatibilní s IBM PC/AT. Výkonnější procesor 80286 dostal do konstrukce vycházející z prvního modelu Compaq Portable z roku 1983. Počítač měl integrovanou obrazovku, odnímatelnou klávesnici a rukojeť pro přenášení. Označení portable zde neznamenalo notebook ani provoz na akumulátor. K práci bylo stále nutné připojení k elektrické síti.
Procesor Intel 80286 pracoval na přepínatelných 6 nebo 8 MHz. Vedle vyššího výkonu oproti původním počítačům s 8088 přinesl chráněný režim procesoru 80286, který mohl využít odpovídající systémový software. Na základní desce byla také patice pro volitelný matematický koprocesor 80287. Jako kompatibilní procesorové varianty se v dochovaných počítačích objevují také obvody AMD 80286. Systém vycházel ze standardní architektury rozšiřitelného počítače PC/AT.
Základní konfigurace mohla mít 256 KB RAM, vyšší osazení 640 KB. Dobová nabídka počítala i s rozšířením pomocí paměťové karty až přibližně na 2,6 MB. Compaq nabízel interní disketové mechaniky 5.25" pro diskety 360 KB nebo 1,2 MB, pevný disk o kapacitě 20 MB a volitelnou interní páskovou zálohovací jednotku. Konkrétní kombinace mechanik závisela na zakoupené konfiguraci a pozdějších úpravách. K dispozici byly rozšiřující sloty pro standardní karty kompatibilní s PC/AT.
Vestavěný devítipalcový CRT monitor používal zelený luminofor. Zobrazovací elektronika Compaqu podporovala kvalitní monochromatický textový režim a grafické režimy kompatibilní s CGA. Počítač mohl pracovat také s externím obrazovým zařízením prostřednictvím RGB a kompozitního videosignálu. Nechybělo sériové rozhraní a paralelní port pro tiskárnu. Zvuk obstarával vestavěný reproduktor PC.
Odnímatelná klávesnice s 84 klávesami využívala kapacitní princip Key Tronic označovaný jako foam and foil, tedy pěna a fólie. Pod klávesami pracovaly pěnové vložky s vodivou fólií. Jejich stárnutí je častým problémem zachovaných exemplářů, ovšem ne každá klávesnice vyžaduje opravu. Při přepravě se klávesnice upevnila přes přední část skříně a chránila monitor i mechaniky.
Rozměry zavřené skříně podle dobové dokumentace činily přibližně 508 × 406 × 216 mm. Servisní manuál uvádí podle modelu hmotnost 13,5 kg, 15,0 kg nebo 15,4 kg. Nejde tedy o jeden univerzální údaj, hmotnost závisela na výbavě. Compaq počítač propagoval pro přenášení mezi pracovišti, i když proti pozdějším notebookům šlo o značně těžké zavazadlo. Dobový americký tisk například v červenci 1985 uváděl cenu 6 299 USD za konfiguraci s 512 KB RAM a 20MB pevným diskem, nikoliv jednotnou cenu všech provedení.
Pro model byl nabízen Compaq MS-DOS/BASIC řady 3, v dobovém prospektu také vydání 3.1. Konfigurace hardwaru se prováděla programem SETUP na uživatelské nebo diagnostické disketě, protože neměl pozdější interaktivní BIOS Setup přístupný při startu běžnou klávesovou zkratkou. Compaq Portable 286 následoval roku 1986 menší Portable II, který převzal myšlenku přenosného kompatibilního PC/AT v lehčí skříni.
English / Anglicky:
Compaq Computer Corporation of the United States announced the Compaq Portable 286 on 30 April 1985. It was a transportable computer compatible with the IBM PC/AT. Compaq fitted a more powerful 80286 processor into a design derived from its original 1983 Compaq Portable. The machine combined a built-in display, detachable keyboard and carrying handle. The term portable did not mean a notebook computer or battery operation. It still required mains power.
The Intel 80286 processor could operate at selectable 6 or 8 MHz. In addition to higher performance compared with earlier 8088-based PCs, the 80286 provided protected mode for compatible system software. The motherboard also included a socket for an optional 80287 floating-point coprocessor. Compatible AMD 80286 processors can also be found in surviving systems. The machine followed the expandable IBM PC/AT-compatible computer architecture.
Basic configurations could have 256 KB of RAM, while other systems were equipped with 640 KB. Compaq also offered memory expansion boards, bringing total memory to approximately 2.6 MB. Internal 5.25" floppy drives were available for 360 KB or 1.2 MB disks, together with a 20 MB hard disk option and an optional internal tape backup unit. The actual combination of storage devices depended on the purchased configuration and any later modifications. Expansion slots were provided for standard PC/AT-compatible cards.
The integrated nine-inch CRT used green phosphor. Compaq's display electronics supported high-resolution monochrome text and CGA-compatible graphics. External display options included RGB and composite video signals. Serial communications and a parallel printer port were also available. Sound came from the built-in PC speaker.
The detachable 84-key keyboard used a Key Tronic capacitive mechanism known as foam and foil. Each key operated a foam insert with conductive foil. Deterioration of these inserts is a common problem with surviving examples, although not every keyboard needs repair. For transport, the keyboard was fastened across the front of the case, protecting the display and drives.
According to period documentation, the closed enclosure measured approximately 508 × 406 × 216 mm. The service manual lists weights of 13.5 kg, 15.0 kg or 15.4 kg depending on the model. Weight should therefore not be treated as a single figure for every configuration. Compaq marketed it for transport between workplaces, but it remained a substantial piece of luggage compared with later notebooks. For example, a contemporary American newspaper reported a price of US$6,299 in July 1985 for a configuration with 512 KB of RAM and a 20 MB hard disk, not a universal price for every Portable 286.
Compaq MS-DOS/BASIC from the version 3 family was offered for the model, including release 3.1 listed in a contemporary brochure. Hardware settings were configured using a SETUP program supplied on a user or diagnostics diskette, rather than through the later interactive BIOS Setup interface opened by a key during startup. The smaller Portable II followed in 1986, taking Compaq's transportable PC/AT concept into a lighter enclosure.
Technické údaje / Specifications
Výrobce / Manufacturer: Compaq Computer Corporation, USA / Compaq Computer Corporation, USA
Model: Portable 286
Rok / Year: 1985
Země / Country: USA / United States
Typ / Type: Šestnáctibitový přenosný počítač kompatibilní s IBM PC/AT / 16-bit IBM PC/AT-compatible transportable computer
CPU: Procesor 80286, můj exemplář AMD 80286, volitelná patice pro matematický koprocesor 80287 / 80286 processor, my example AMD 80286, optional 80287 floating-point coprocessor socket
Takt CPU / CPU clock: 6 nebo 8 MHz, přepínatelná rychlost / 6 or 8 MHz selectable clock speed
RAM: Modely 256 nebo 640 KB základní RAM, rozšíření až přibližně na 2,6 MB, můj kus 640 KB / Configurations with 256 or 640 KB base RAM, expandable to approximately 2.6 MB, my example 640 KB
ROM: Systémový BIOS Compaq v ROM pro kompatibilitu s IBM PC/AT / Compaq system BIOS in ROM supporting IBM PC/AT compatibility
Operační systém / Operating system: Dobově nabízen Compaq MS-DOS/BASIC 3.x včetně vydání 3.1. Můj počítač používá MS-DOS 6.22 z CompactFlash, nastavení SETUP z diagnostické diskety / Period Compaq MS-DOS/BASIC 3.x including release 3.1. My computer runs MS-DOS 6.22 from CompactFlash, configuration via diskette-based SETUP
Video / Graphics: Vestavěný 9" zelený monochromatický CRT, textové a CGA kompatibilní grafické režimy, externí RGB a kompozitní video / Built-in 9" green monochrome CRT, text and CGA-compatible graphics modes, external RGB and composite video
Zvuk / Sound: Vestavěný PC reproduktor / Built-in PC speaker
Média / Storage: Dobově 5.25" 360KB či 1,2MB FDD a volitelný HDD 20 MB nebo páskové zálohování. Můj kus 2× 360 KB FDD a IDE adaptér s CompactFlash místo HDD / Period 5.25" 360 KB or 1.2 MB FDD, optional 20 MB HDD or tape backup. My machine has two 360 KB drives and IDE CompactFlash instead of HDD
Rozhraní / Interfaces: Sériové rozhraní, paralelní port tiskárny, obrazové výstupy RGB a kompozitní video, rozšiřující sloty pro karty PC/AT / Serial and parallel printer ports, RGB and composite video outputs, PC/AT-compatible expansion slots
Napájení / Power: Vestavěný napájecí zdroj ze sítě, počítač není bateriový / Internal mains power supply, not battery operated
Rozměry / Dimensions: 508 × 406 × 216 mm, hmotnost dle dobového servisního manuálu podle konfigurace 13,5 až 15,4 kg / 508 × 406 × 216 mm, period service guide weight 13.5 to 15.4 kg depending on configuration
Původní cena / Original price: Dobový americký tisk uváděl v červenci 1985 konfiguraci s 512 KB RAM a HDD 20 MB za 6 299 USD, cena se lišila podle výbavy / Contemporary US reporting in July 1985 listed a 512 KB RAM and 20 MB HDD configuration at US$6,299, prices varied with options
Náš exemplář / Our machine
Můj Compaq Portable 286 má procesor AMD 80286 s možností provozu na 6 nebo 8 MHz, 640 KB RAM a dvě disketové mechaniky 5.25" o kapacitě 360 KB. Namísto pevného disku používám adaptér IDE na kartu CompactFlash. V konfiguraci počítače je nastaven typ pevného disku 3 a z karty spouštím MS-DOS 6.22. Toto je skutečné osazení mého počítače, nikoliv standardní tovární konfigurace všech Portable 286.
Počítač jsem rozebíral také kvůli jeho konstrukci a servisu. Má rozměrné kovové šasi a jednotlivé díly je nutné vyjímat ve správném pořadí. Jakmile jsem pochopil návaznost krytů a vnitřních částí, bylo možné stroj bez problémů znovu sestavit. Fotografie v galerii zachycují původní skříň, zadní připojovací místa, funkční zelený CRT, klávesnici a vyjmutou základní desku.
Klávesnice Key Tronic s kapacitními kontakty pěna a fólie byla u mého kusu funkční. Na rozdíl od mého Compaqu Portable II jsem v ní nemusel měnit kontaktní vložky ani opravovat její mechanismus. Nastavení hardwaru provádím pomocí dobového programu SETUP z diagnostické nebo uživatelské diskety, nikoliv z moderní nabídky BIOSu. Na fotografii číslo 15 je Portable 286 společně s mými modely Portable II a Portable 386. Poslední snímek dokumentuje dobové diskety různých výrobců.
Nahoře na této stránce najdete odkaz na moje amatérské video na YouTube, které jsem natočil mobilním telefonem jako ukázku funkčnosti tohoto počítače.

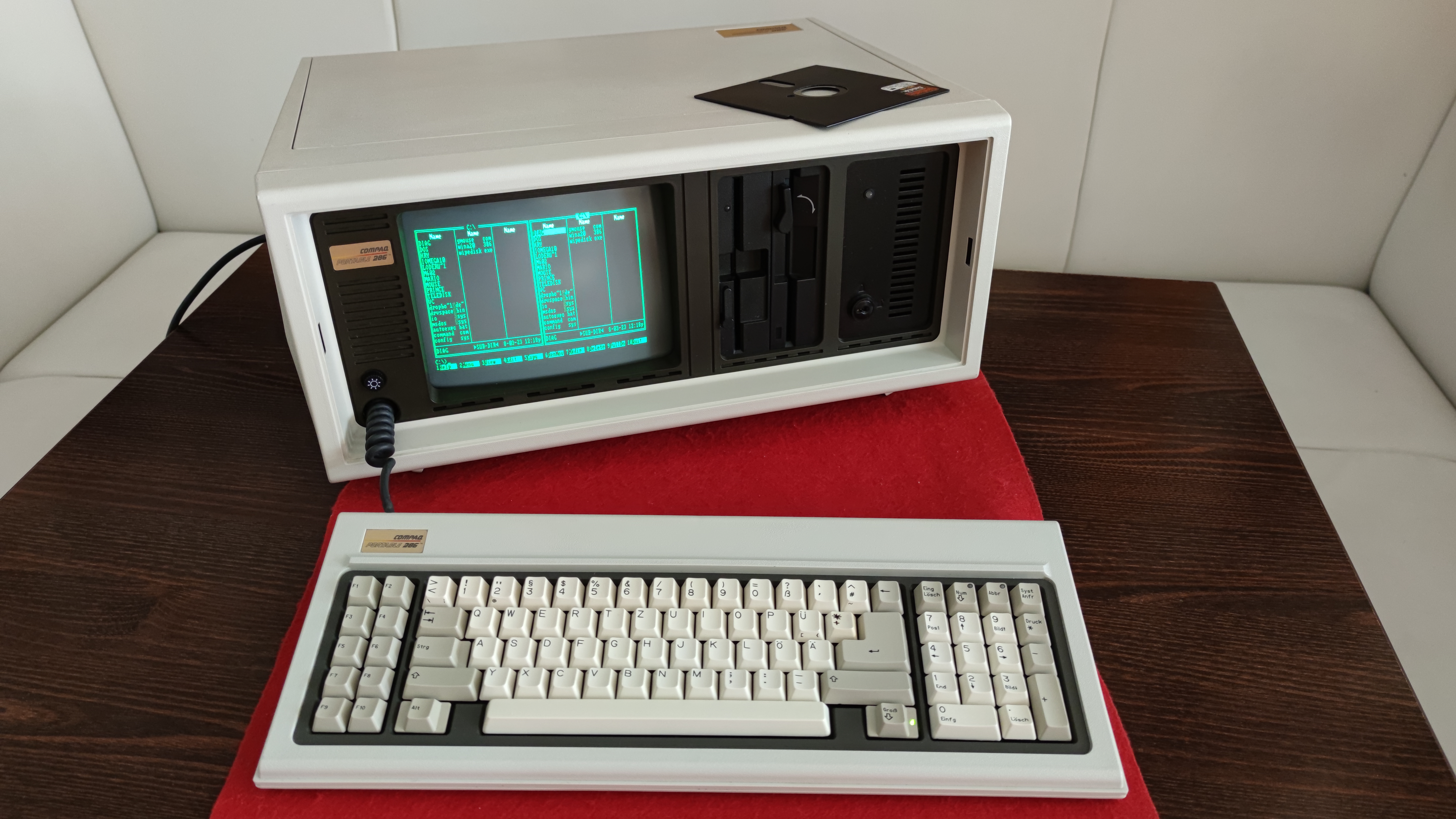

My Compaq Portable 286 has an AMD 80286 processor selectable between 6 and 8 MHz, 640 KB of RAM and two 5.25" 360 KB floppy drives. Instead of a hard disk I use an IDE to CompactFlash adapter. The computer is configured for hard disk type 3 and boots MS-DOS 6.22 from the card. This describes my actual machine, not the standard factory configuration of every Portable 286.
I have also dismantled the computer during maintenance. It has a large metal chassis, and the parts must be removed in the correct order. Once I understood how the covers and internal assemblies fit together, it could be reassembled without difficulty. The gallery documents the original case, rear connections, working green CRT, keyboard and a removed motherboard.
The Key Tronic keyboard with capacitive foam-and-foil contacts was working correctly on my machine. Unlike my Compaq Portable II, it did not require replacement contact inserts or other repairs to the key mechanism. Hardware configuration is carried out with the period SETUP program from the diagnostics or user diskette, rather than a modern BIOS menu. Photograph 15 shows the Portable 286 alongside my Portable II and Portable 386. The last photograph records vintage diskettes from several manufacturers.
At the top of this page, you can find a link to my amateur YouTube video, filmed on a mobile phone to demonstrate the computer in operation.
