Consul 2717 (Zbrojováček)

Consul 2717 Zbrojováček, Československo, 1989, školní počítač Zbrojovky Brno / Consul 2717 Zbrojováček, Czechoslovakia, 1989, school computer made by Zbrojovka Brno (Armoury)
←
→
Youtube video →

Země / Country:

Československo / Czechoslovakia

Rok / Year:

1989

Česky / Czech:

Consul 2717, přezdívaný Zbrojováček, Československo, konec 80. let. Školní osmibitový mikropočítač vyráběný Zbrojovkou Brno je programově kompatibilní s Teslou PMD 85-2, konstrukčně však používá odlišné řešení. Vlastní elektronika počítače je zabudovaná v monitorové jednotce, k níž se připojuje samostatná klávesnice se zvukovým měničem. Základem je procesor Tesla MHB8080A s taktem přibližně 2,048 MHz, 64 KB RAM a 16 KB ROM s monitorem a prostředím BASIC-G. Běžný obrazový režim má 288 × 256 bodů, rozšířený monochromatický režim 384 × 256 bodů mohl sloužit také pro práci pod CP/M při připojení diskového subsystému. Počítač bylo možné používat samostatně i v síťové školní učebně. Dochovaly se varianty s odlišným luminoforem monitoru, včetně zelené a bílé obrazovky.

Zbrojováček je pozoruhodný nejen názvem, ale také okolnostmi svého vzniku. Zbrojovka Brno byla známá výrobou strojírenských produktů a kancelářské techniky Consul. Na konci osmdesátých let však vstoupila také do oblasti školních mikropočítačů. Consul 2717 se vyráběl krátce kolem roku 1989 a používal se především ve školách. Konstrukce s elektronikou umístěnou v monitoru a oddělenou klávesnicí byla neobvyklá i ve srovnání s ostatními klony PMD 85. Významná byla možnost spojit více pracovišť do školní sítě. Historické popisy uvádějí systém identifikačních konektorů s odporovými propojkami, který jednotlivým počítačům určoval jejich pozici, a možnost připojit až desítky stanic. Jako řídicí počítač mohl sloužit specializovaný Consul 2715 nebo kompatibilní PC. Zbrojováček tak nebyl jen další osmibit s BASICem. Představoval pokus nabídnout školám ucelené počítačové pracoviště s vlastním síťovým prostředím.

English / Anglicky:

Consul 2717, nicknamed Zbrojováček, Czechoslovakia, late 1980s. This 8 bit school computer produced by Zbrojovka Brno (Armoury) is software compatible with the Tesla PMD 85-2, although its hardware layout is substantially different. The computer electronics are housed inside the monitor unit, which connects to a separate keyboard incorporating a sound transducer. It uses a Tesla MHB8080A processor running at approximately 2.048 MHz, with 64 KB RAM and 16 KB ROM containing the system monitor and BASIC-G. The standard video mode offers 288 × 256 pixels, while an extended 384 × 256 monochrome mode could also be used with CP/M when a suitable floppy disk subsystem was attached. The computer could operate independently or as part of a networked school classroom. Surviving versions have different monitor phosphors, including green and white screens.

The computer nicknamed Zbrojováček is remarkable for both its name and manufacturing background. Zbrojovka Brno (Armoury) was known for engineering products and Consul office equipment, but in the late 1980s it also entered the school computer market. The Consul 2717 was produced for a short period around 1989 and was used mainly in schools. Its design, with the computer electronics housed in the monitor and a separate keyboard, was unusual even among PMD 85 related machines. The possibility of linking multiple workstations in a school network was particularly significant. Historical descriptions mention identification connectors fitted with resistor links to assign a station's position, with support for several dozen machines. A specialised Consul 2715 or compatible PC could serve as the central computer. Zbrojováček was therefore more than another eight bit BASIC machine. It represented an attempt to offer schools a complete computer installation with its own networked environment.

Technické údaje / Specifications

Výrobce / Manufacturer: Zbrojovka Brno, Československo / Zbrojovka Brno (Armoury), Czechoslovakia

Model: Consul 2717 (Zbrojováček)

Rok / Year: 1989

Země / Country: Československo / Czechoslovakia

Typ / Type: Osmibitový školní počítač a síťová pracovní stanice kompatibilní s PMD 85-2 / 8 bit school computer and network workstation, PMD 85-2 compatible

CPU: Tesla MHB8080A, kompatibilní s Intel 8080 / Tesla MHB8080A, Intel 8080 compatible

Takt CPU / CPU clock: 2,048 MHz / 2.048 MHz

RAM: 64 KB, dostupný režim AllRAM / 64 KB, AllRAM mode available

ROM: 16 KB EPROM se systémovým monitorem a BASIC-G, existovaly i síťově upravené verze EPROM / 16 KB EPROM with system Monitor and BASIC-G, network modified EPROM versions also existed

Operační systém / Operating system: Vestavěný monitor Consul a BASIC-G v ROM, volitelný diskový CP/M s externími disketovými jednotkami / Consul resident monitor and BASIC-G (ROM), optional CP/M disk operating system with external floppy subsystem

Video / Graphics: Vestavěný monochromatický CRT, standardní režim 288 × 256 s atributy jasu a blikání, speciální monochromatický 384 × 256 například pro CP/M / Monochrome built in CRT, standard 288 × 256 with brightness/blink attributes, special 384 × 256 monochrome mode for applications including CP/M

Zvuk / Sound: Bez samostatného zvukového syntetizéru, akustický měnič v externí klávesnici / No dedicated sound synthesizer, acoustic transducer in the external keyboard

Média / Storage: Externí magnetofon, externí disketový systém s CP/M, zavádění z externí ROM a ze sítě / External cassette recorder, external floppy subsystem with CP/M, external ROM boot and network boot

Rozhraní / Interfaces: Klávesnicové rozhraní, programovatelné sériové rozhraní pro kazetu a komunikaci, dva systémové rozšiřující konektory, podpora sítě a externího disketového systému / Keyboard interface, programmable serial interface for cassette/communications, 2 system expansion connectors, network and external disk subsystem support

Napájení / Power: Vestavěný spínaný síťový zdroj 220 V s větvemi +5 V a +12 V / Built in 220 V mains switching power supply providing +5 V and +12 V system rails

Rozměry / Dimensions: Monitor s počítačem přibližně 300 × 270 × 300 mm, asi 8 kg, samostatná klávesnice přibližně 490 × 226 × 45 mm / Monitor/computer approximately 300 × 270 × 300 mm, about 8 kg, separate keyboard approximately 490 × 226 × 45 mm

Původní cena / Original price: Spolehlivě nedoložena, dodáván převážně československým školám a institucím / Not reliably documented, supplied primarily to Czechoslovak schools and institutions

Náš exemplář / Our machine

Česky / Czech:

Svého Consula 2717, přezdívaného Zbrojováček, jsem koupil v létě roku 2020 od kamaráda a sběratele Tomáše Gilara. Zajímavé je, že školní inventární označení klávesnice odpovídá označení počítače. Obě části tedy podle všeho patřily k sobě už ve své původní učebně. Takové drobnosti mě na zachovaných sestavách těší skoro stejně jako jejich elektronika.

Můj kus má monitor se zeleným luminoforem, přestože podle spodního štítku není provedení jednoznačně rozlišeno. Na fotografiích je krásně vidět charakteristický zelený obraz. Počítač je funkční a naštěstí nevyžadoval žádnou velkou opravu.

K této sestavě jsem navíc zakoupil řadu různých rozšiřujících modulů od Petera Chenka, kterého sběratelé znají jako velkého odborníka na PMD 85, Consuly a Didaktik Alfa. I díky tomu mohu Zbrojováčka předvádět nejen jako zajímavý historický školní počítač, ale také ukazovat jeho možnosti rozšíření. Je to pěkná připomínka doby, kdy podobné stroje stály v československých učebnách. 🙂

English / Anglicky:

I bought my Consul 2717, nicknamed Zbrojováček, from my collector friend Tomáš Gilar in the summer of 2020. One detail I particularly appreciate is that the school inventory marking on the keyboard matches the computer. This strongly suggests that the two belonged together in their original classroom. For me, small traces of a machine’s history are nearly as interesting as its electronics.

My example has a green phosphor monitor, although the label on the underside does not clearly distinguish the display version. The photographs show its characteristic green image. The computer is working and fortunately did not require a major repair.

I also purchased a collection of expansion modules for this machine from Peter Chenko, well known among enthusiasts for his expertise in PMD 85, Consul and Didaktik Alfa systems. These additions let me demonstrate more than just the original school computer. They also show some of the ways in which the platform could be expanded. It is a fine reminder of the computers that once occupied Czechoslovak classrooms. 🙂

Zdroje / Sources

https://consul.odkaznik.cz/_media/wiki%3Ac2717-prirucka.pdf

https://consul.odkaznik.cz/consul_2717

https://pmd85.borik.net/wiki/Consul_2717

https://www.8bity.cz/muzeum/consul/

https://dexovo.cz/stoparuv-pruvodce-po-pmd-85.php

https://www.retrobajty.cz/consul-2717/

Fotodokumentace / Photo documentation



Consul 2717 Zbrojováček, československý počítač s CRT monitorem a samostatnou klávesnicí / Consul 2717 Zbrojováček, Czechoslovak computer with CRT monitor and separate keyboard
Consul 2717 Zbrojováček, šikmý pohled na obrazovku, klávesnici a počítačovou jednotku / Consul 2717 Zbrojováček, angled view of monitor keyboard and system unit
Consul 2717 Zbrojováček, funkční obrazovka s barevným nápisem na CRT monitoru / Consul 2717 Zbrojováček, working CRT screen displaying a bright computer title
Consul 2717 Zbrojováček, textové řádky běžícího programu na monitoru Consul / Consul 2717 Zbrojováček, text lines of running program on Consul monitor
Consul 2717 Zbrojováček, detail typového a ovládacího panelu počítače / Consul 2717 Zbrojováček, detail of identification and control panel

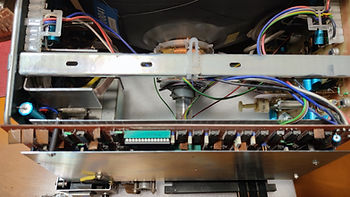

Consul 2717 Zbrojováček, otevřená kovová skříň a stínicí kryty / Consul 2717 Zbrojováček, opened metal enclosure and shielding covers
Consul 2717 Zbrojováček, vnější skříň přístroje s větracími otvory / Consul 2717 Zbrojováček, external computer enclosure with ventilation slots
Consul 2717 Zbrojováček, čelní pohled na počítač Consul s monitorem zobrazujícím zelený text / Consul 2717 Zbrojováček, front view of Consul computer with green text on monitor

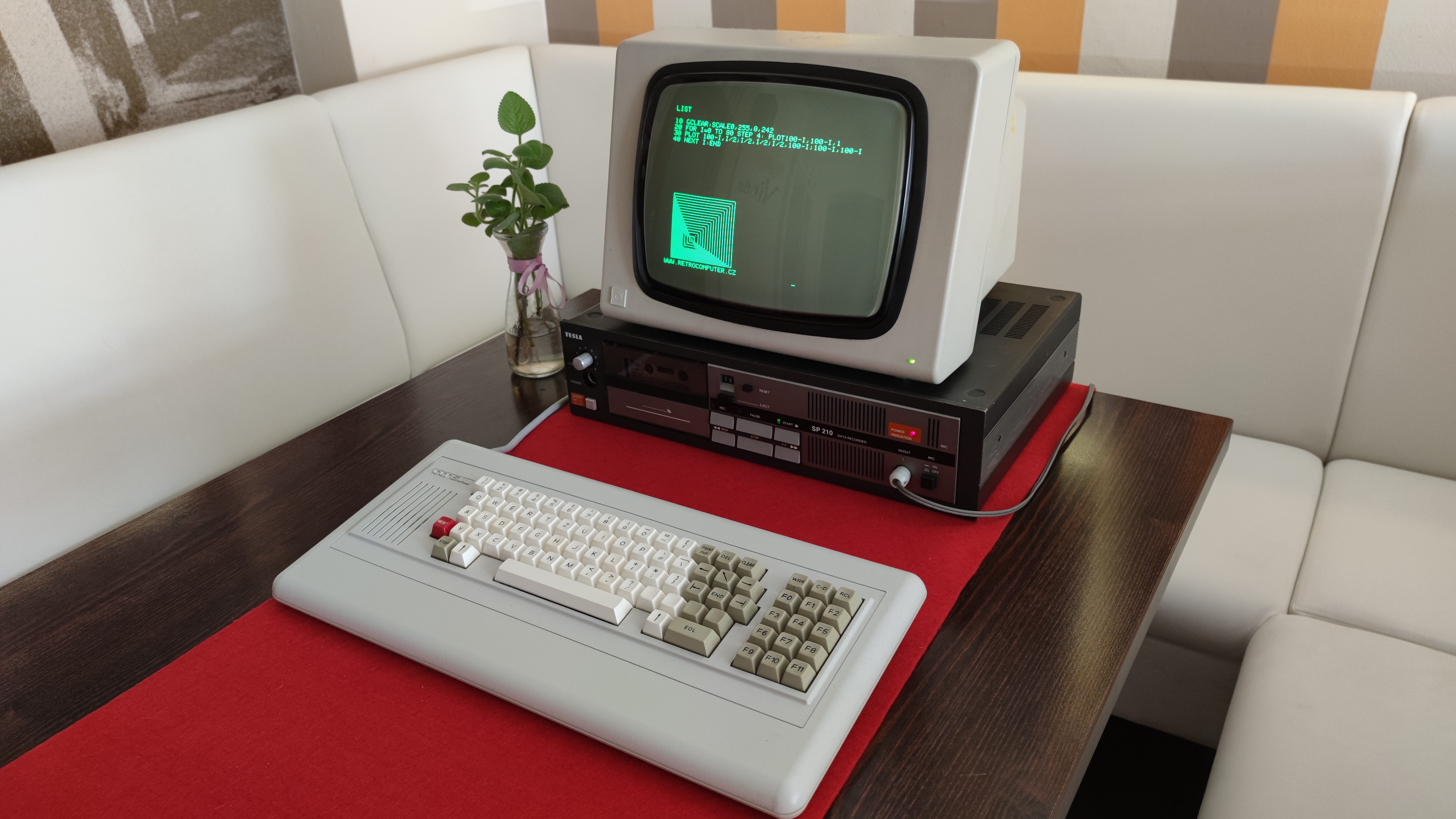

Consul 2717 Zbrojováček, samostatná sestava počítače s původní klávesnicí a monitorem / Consul 2717 Zbrojováček, complete computer setup with original keyboard and monitor

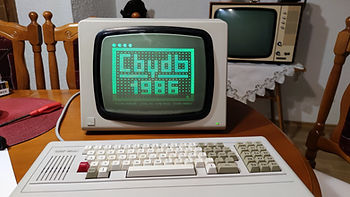

Consul 2717 Zbrojováček, detail zeleného nápisu programu na monitoru / Consul 2717 Zbrojováček, close-up of green program text on monitor
Consul 2717 Zbrojováček, původní klávesnice počítače Consul a monitor nad ní / Consul 2717 Zbrojováček, original Consul keyboard with monitor above it
Consul 2717 Zbrojováček, odhalená elektronika s řadami integrovaných obvodů / Consul 2717 Zbrojováček, exposed electronics with rows of integrated circuits
Consul 2717 Zbrojováček, vnitřní konstrukce počítače s napájením a vodiči / Consul 2717 Zbrojováček, computer interior with power supply and wires
Consul 2717 Zbrojováček, pohled na rozebranou konstrukci a vnitřní elektroniku / Consul 2717 Zbrojováček, view of disassembled construction and internal electronics
