Consul 331 (Zbrojovka Brno)

Consul 331, Zbrojovka Brno, 1989, československý IBM PC XT kompatibilní počítač / Consul 331, Zbrojovka Brno (Armoury), 1989, Czechoslovak IBM PC XT-compatible computer
←
→
Youtube video →

Země / Country:

Československo / Czechoslovakia

Rok / Year:

1989

Česky / Czech:

Consul 331, Československo, 1989. Osobní počítač Zbrojovky Brno je plnohodnotně slučitelný s architekturou IBM PC/XT a pracuje pod MS-DOSem. Základ tvoří procesor KM1810VM88 kompatibilní s Intel 8088 na 4,77 MHz, volitelně doplněný koprocesorem 8087. Podle konfigurace má 240 až 640 KB RAM a 8 až 64 KB ROM v EPROM. Základní deska poskytuje osm standardních XT slotů. Běžná sestava měla dvě 360KB 5.25" disketové mechaniky. Jako volitelnou výbavu bylo možné doplnit 20MB pevný disk MFM, nejčastěji Seagate ST-225 nebo Kalok KL320. Doloženo je také osazení některých strojů disky Zbrojovka 7150. Monochromatická karta Hercules vyráběná ve Zbrojovce nabízí 80 × 25 znaků a 720 × 348 bodů a může obsahovat českou znakovou sadu. Kombinovaný řadič sdružuje disketové mechaniky, Centronics a RS-232C. K sestavě patřila bezkontaktní 102klávesová klávesnice Consul 262.12.

Consul 331 dokládá, jak se v Československu na konci osmdesátých let změnily požadavky na osobní počítače. Zatímco školní Zbrojováček vycházel z domácí architektury PMD 85, Consul 331 už sledoval rozšířený standard IBM PC/XT. Ve Zbrojovce Brno se nepřistoupilo pouze k montáži kompletních zahraničních počítačů. Vznikla vlastní skříň, základní elektronika i některé periferní desky. Historické technické přehledy zmiňují například domácí grafickou kartu Hercules s podporou českých znaků. Vedle běžně používaných pevných disků Seagate nebo Kalok se v některých sestavách objevoval také disk Zbrojovka 7150. To ukazuje snahu využívat vlastní výrobní zázemí tam, kde to bylo možné. Consul 331 mohl sloužit jako samostatný kancelářský počítač i jako základ školní sestavy. Jeho krátká výrobní éra spadá do okamžiku, kdy domácí průmysl soupeřil se stále dostupnějšími zahraničními PC kompatibilními systémy.

English / Anglicky:

Consul 331, Czechoslovakia, 1989. This personal computer from Zbrojovka Brno (Armoury) is fully compatible with the IBM PC/XT architecture and runs MS-DOS. It uses a KM1810VM88 compatible with the Intel 8088 at 4.77 MHz, with an optional 8087 coprocessor. Depending on configuration it contains 240 to 640 KB RAM and 8 to 64 KB ROM in EPROM devices. The motherboard provides eight standard XT expansion slots. A typical system has two 360 KB 5.25" floppy drives. An optional 20 MB MFM hard disk was also available, commonly a Seagate ST-225 or Kalok KL320. Some surviving systems were fitted with a locally produced Zbrojovka 7150 disk. Zbrojovka's Hercules compatible monochrome card provides 80 × 25 text and 720 × 348 graphics and can include a Czech character set. A combined controller handles floppy drives, Centronics and RS-232C. The system was supplied with the contactless 102-key Consul 262.12 keyboard.

The Consul 331 illustrates how expectations of personal computers were changing in Czechoslovakia at the end of the 1980s. While the school machine known as Zbrojováček was based on the domestic PMD 85 architecture, the Consul 331 adopted the increasingly important IBM PC/XT standard. Zbrojovka Brno (Armoury) did not simply assemble complete imported PCs. It produced its own enclosure, electronics and some peripheral boards. Historical technical surveys mention, for example, a locally developed Hercules graphics card with support for Czech characters. Alongside common Seagate and Kalok hard disks, some systems were equipped with the locally produced Zbrojovka 7150 drive. This reflects an effort to use domestic manufacturing capabilities wherever possible. The Consul 331 could serve as an office PC or the foundation of a school installation. Its brief production period coincided with a time when local manufacturers were beginning to face much stronger competition from imported PC compatible computers.

Technické údaje / Specifications

Výrobce / Manufacturer: Zbrojovka Brno, Československo / Zbrojovka Brno (Armoury), Czechoslovakia

Model: Consul 331 (Zbrojovka Brno)

Rok / Year: 1989

Země / Country: Československo / Czechoslovakia

Typ / Type: Osobní počítač kompatibilní s IBM PC/XT / IBM PC/XT compatible personal computer

CPU: KM1810VM88, kompatibilní s Intel 8088, volitelný koprocesor 8087 / KM1810VM88, Intel 8088 compatible, optional 8087 coprocessor

Takt CPU / CPU clock: 4,77 MHz / 4.77 MHz

RAM: Podle konfigurace 240 až 640 KB DRAM. Můj exemplář má 640 KB, což potvrdil test paměti při startu s BIOSem DUHA 2.03. / Depending on configuration, 240 to 640 KB DRAM. My specimen has 640 KB, confirmed by the memory test at startup with DUHA 2.03 BIOS.

ROM: 8 až 64 KB EPROM využívající obvody řady 2764 / 8 to 64 KB EPROM, using 2764-family devices

Operační systém / Operating system: BIOS DUHA v2.03 v ROM, ověřený u mého exempláře, diskový operační systém kompatibilní s MS-DOS, přesná nainstalovaná verze neověřena / DUHA BIOS v2.03 (ROM, verified on my specimen), MS-DOS compatible disk operating system (version installed on my machine not verified)

Video / Graphics: Monochromatická grafika kompatibilní s Hercules, text 80 × 25, grafika 720 × 348, česká znaková sada na kartě Zbrojovky / Hercules compatible monochrome graphics, 80 × 25 text, 720 × 348 graphics, Czech character set on Zbrojovka card

Zvuk / Sound: Vestavěný PC reproduktor / Internal PC speaker

Média / Storage: Disketová mechanika TEAC 5.25" s kapacitou 360 KB. Původní Seagate ST-225 20 MB zůstal připojený k napájení kvůli autentickému zvuku. Datové úložiště zajišťuje XT/IDE. / TEAC 5.25" 360 KB floppy drive. The original Seagate ST-225 20 MB hard disk remains connected to power for its authentic sound. Data storage is provided by XT/IDE.

Rozhraní / Interfaces: Osm standardních rozšiřujících slotů IBM XT, kombinovaný řadič diskety/Centronics/RS-232C, grafický adaptér Hercules, 102klávesová klávesnice Consul 262.12 ve stylu PC/AT / 8 standard IBM XT expansion slots, combined floppy/Centronics/RS-232C controller, Hercules graphics adapter, PC/AT style 102-key Consul 262.12 keyboard

Napájení / Power: Vestavěný síťový zdroj s ventilátorem / Internal mains power supply with cooling fan

Původní cena / Original price: Spolehlivě nedoložena, zařízení určené hlavně pro instituce a profesionální použití / Not reliably documented, intended primarily for institutional and professional use

Náš exemplář / Our machine

Česky / Czech:

Consul 331 jsem získal jako nepoužitou kompletní sestavu v původních krabicích, s klávesnicí a monitorem. Přesto měl po letech skladování vadné tantalové kondenzátory a napájecí zdroj. Poškozené součástky jsem vyměnil a do původního ocelového krytu zdroje vestavěl moderní ATX napájení tak, aby úprava zvenku téměř nebyla vidět.

Pro data používám XT/IDE. Původní 20MB Seagate ST-225 jsem však ponechal připojený k napájení, aby při startu zněl jako za starých časů. 🙂 Na počítači běží MS-DOS 5.0 a BIOS DUHA 3.05. Vyzkoušel jsem i starší DUHA 2.03 s úvodním nápisem Zbrojovka Brno.

Díky kompletnímu balení a pečlivě zachované skříni patří tento funkční Consul mezi mé nejhezčí československé PC/XT.

English / Anglicky:

I acquired my Consul 331 as a complete, unused set in its original boxes with keyboard and monitor. Despite years in storage, it had faulty tantalum capacitors and a defective power supply. I replaced the damaged components and fitted a modern ATX unit inside the original steel PSU enclosure, keeping the modification almost invisible from outside.

For data I use XT/IDE storage, but the original 20 MB Seagate ST-225 remains connected to power for its unmistakable startup sound. 🙂 The system runs MS-DOS 5.0 and DUHA BIOS 3.05. I also tested the older DUHA 2.03 BIOS, which displays Zbrojovka Brno at startup.

Its complete packaging and beautifully preserved case make this working Consul one of the finest Czechoslovak PC/XT machines in my collection.

Zdroje / Sources

https://consul.odkaznik.cz/consul_331

https://consul.odkaznik.cz/download

https://martin.hinner.info/iccmap/cz/cs/consul_331.html

Fotodokumentace / Photo documentation

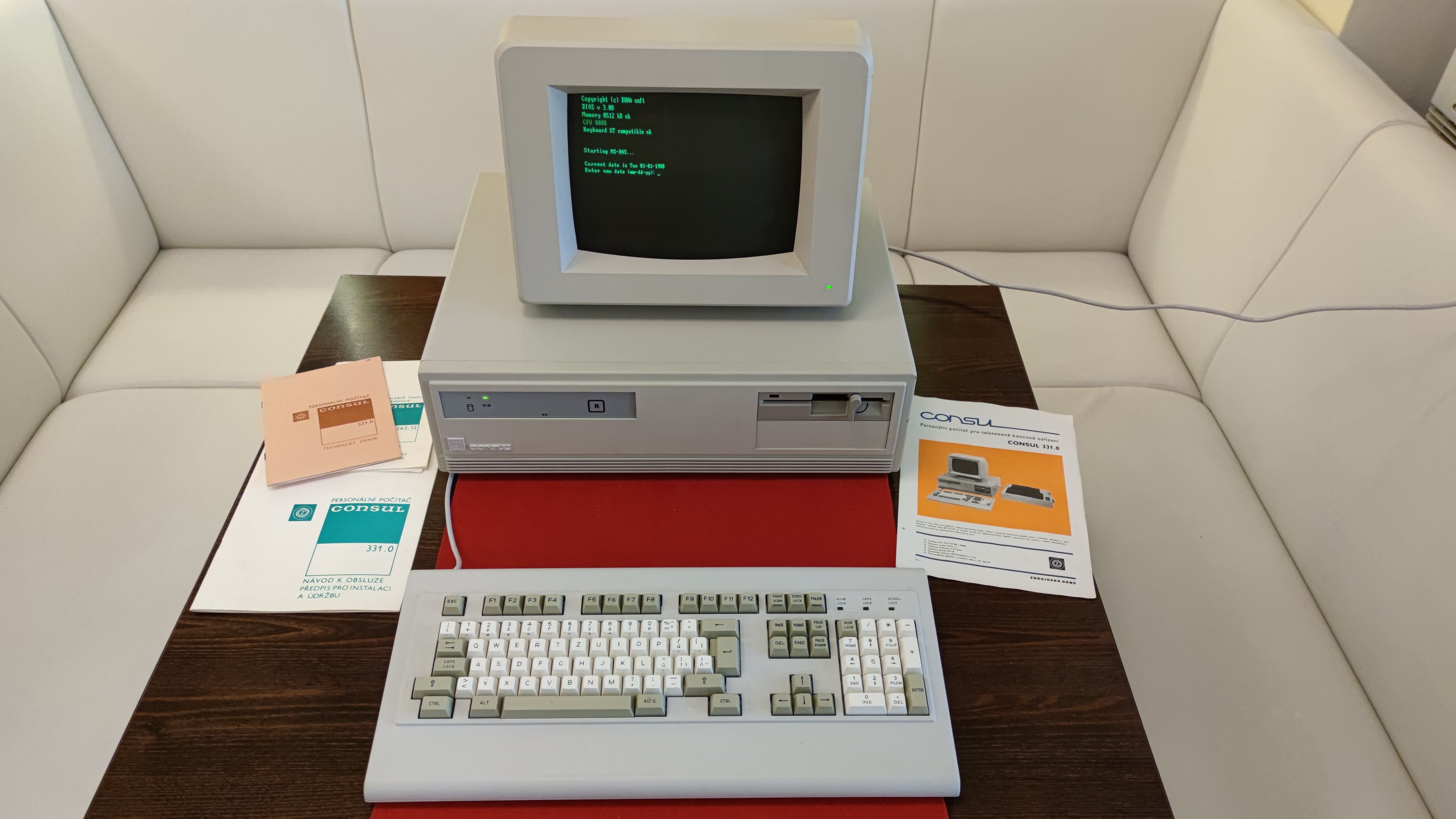

Consul 331 Zbrojovka Brno, funkční počítačový systém s monitorem a disketovou jednotkou / Consul 331 Zbrojovka Brno, working computer system with monitor and floppy unit
Consul 331 Zbrojovka Brno, čelní pohled na československý počítač Consul s monitorem / Consul 331 Zbrojovka Brno, front view of Czechoslovak Consul computer with monitor
Consul 331 Zbrojovka Brno, sestava s rozebranou skříní a vyjmutými díly počítače / Consul 331 Zbrojovka Brno, computer setup with disassembled chassis and removed parts
Consul 331 Zbrojovka Brno, zadní panel jednotky s konektory a kabeláží / Consul 331 Zbrojovka Brno, rear of unit with connectors and wiring
Consul 331 Zbrojovka Brno, zadní část šasi s ventilátorem a napájením / Consul 331 Zbrojovka Brno, rear chassis section with fan and power connections
Consul 331 Zbrojovka Brno, otevřená systémová jednotka s datovými kabely a deskami / Consul 331 Zbrojovka Brno, opened system unit showing ribbon cables and boards
Consul 331 Zbrojovka Brno, demontované zásuvné desky Consul na servisním stole / Consul 331 Zbrojovka Brno, removed Consul expansion boards on a repair bench
Consul 331 Zbrojovka Brno, detail hnědé desky plošných spojů a paměťových obvodů / Consul 331 Zbrojovka Brno, close-up of brown circuit board and memory chips
Consul 331 Zbrojovka Brno, odkrytá interní sběrnice s modrými plochými kabely / Consul 331 Zbrojovka Brno, exposed internal expansion bus with blue ribbon cables
Consul 331 Zbrojovka Brno, šikmý pohled na monitor, počítačovou jednotku a dokumentaci / Consul 331 Zbrojovka Brno, angled view of monitor system unit and documentation
Consul 331 Zbrojovka Brno, otevřená skříň systémové jednotky s elektronickými deskami / Consul 331 Zbrojovka Brno, opened system unit exposing circuit boards
Consul 331 Zbrojovka Brno, detail čelního panelu s označením Consul / Consul 331 Zbrojovka Brno, close-up of front panel with Consul marking
Consul 331 Zbrojovka Brno, detail zadního síťového konektoru a ventilátoru / Consul 331 Zbrojovka Brno, detail of rear mains connector and cooling fan
Consul 331 Zbrojovka Brno, vnitřní rám s řadou zasunutých elektronických modulů / Consul 331 Zbrojovka Brno, internal frame with a row of plugged circuit modules
Consul 331 Zbrojovka Brno, detail řady zásuvných elektronických karet uvnitř systému / Consul 331 Zbrojovka Brno, close-up of plug-in electronic cards inside system
Consul 331 Zbrojovka Brno, monitor Consul zobrazující zelené systémové texty / Consul 331 Zbrojovka Brno, Consul monitor showing green system text
Consul 331 Zbrojovka Brno, funkční obrazovka vedle otevřeného počítače Consul / Consul 331 Zbrojovka Brno, working screen beside an opened Consul computer
Consul 331 Zbrojovka Brno, celá otevřená skříň se systémovou deskou a vodiči / Consul 331 Zbrojovka Brno, entire opened case with system board and wires
