Datapoint 1560 Processor

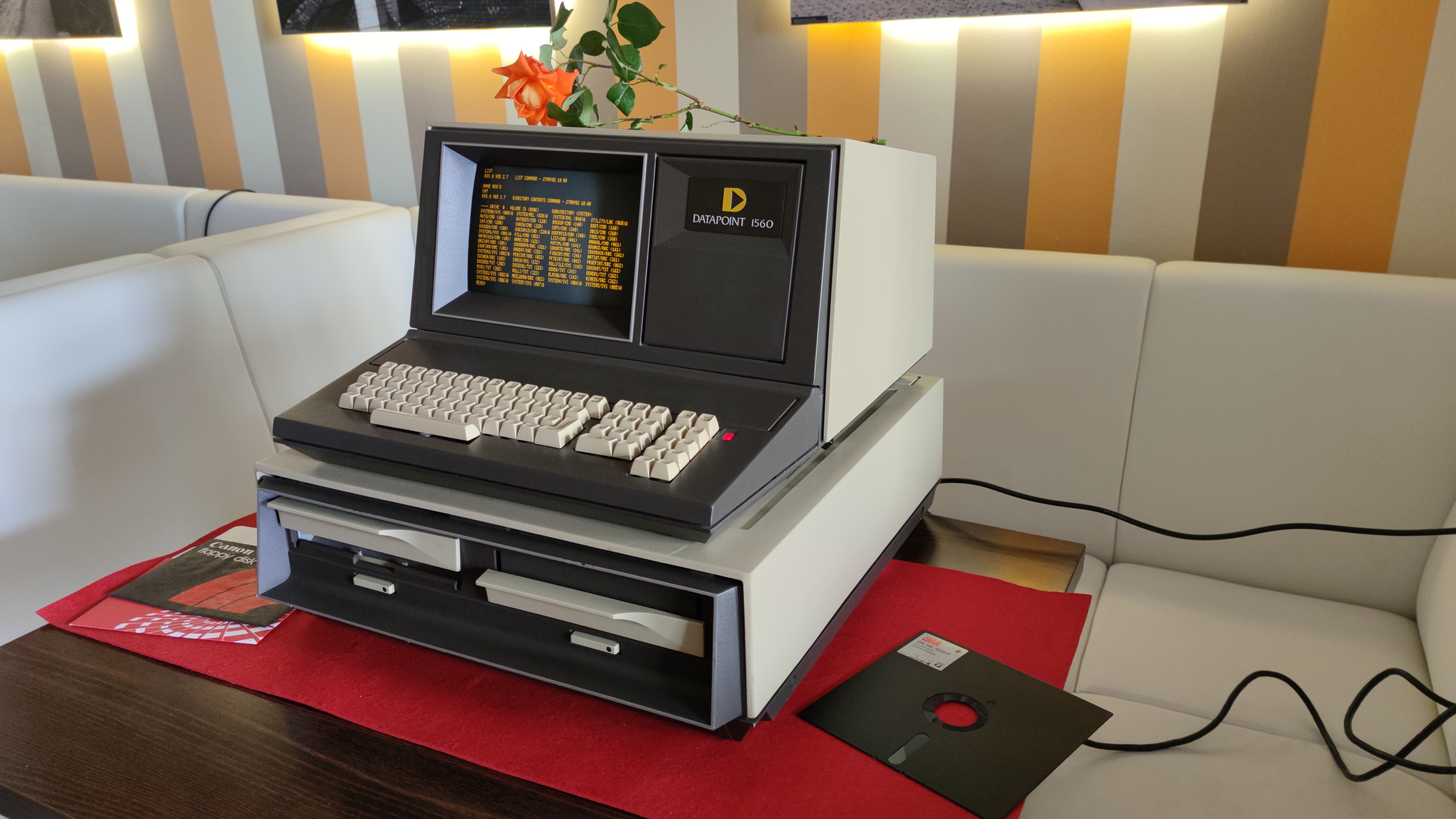

Datapoint 1560 Processor, americký osmibitový profesionální počítač Z80A s 10" jantarovým monitorem a dvěma 8" disketovými mechanikami / Datapoint 1560 Processor, American professional 8-bit computer with Z80A, 10" amber monitor and two 8" floppy disk drives
←
→

Země / Country:

USA / United States

Rok / Year:

1982

Česky / Czech:

Datapoint 1560 Processor, USA, 1982. Společnost Datapoint Corporation ze San Antonia v Texasu představila tento profesionální osmibitový počítač v říjnu 1982 jako další model své řady 1500. V roce 1983 se rozšířila nabídka síťových konfigurací. Datapoint 1560 byl určen pro podnikové zpracování dat, vedení agend, práci s texty a elektronickou komunikaci. Uvnitř pracuje Zilog Z80A se 64 KB operační paměti, kterou bylo možné rozšířit na 128 KB. V základní výbavě obsahoval 12 KB systémové ROM a integrovanou desetipalcovou jantarovou CRT obrazovku s textovým režimem 80 sloupců a 24 řádků. Klávesnice mohla být v odnímatelném provedení.

Datapoint nabízel několik diskových sestav od osmipalcových disketových mechanik přes jednotky s kapacitou 1 a 2 MB až po volitelné pevné disky o kapacitě 5 nebo 10 MB. Počítač používal systém Datapoint DOS.H nebo volitelný CP/M a podporoval jazyky DATABUS, FORTRAN a BASICPLUS. V prostředí DATASHARE mohl obsluhovat více pracovních stanic. Přes sériové rozhraní bylo možné připojovat terminály a pomocí volitelné karty ARCNET se zapojit do místní počítačové sítě. Společnost Datapoint patřila k průkopníkům této technologie. Její síť ARC byla poprvé komerčně instalována už v roce 1977 a používala předávání tokenu. Firma se později zabývala také digitálními videokonferenčními systémy, mezi které patřil MINX, zkratka Multimedia Information Network Exchange.

English / Anglicky:

Datapoint introduced the 1560 Processor in October 1982 as a new member of its 1500 family of professional computers. The company was based in San Antonio, Texas. By 1983, the range also included expanded networking options. Designed for business records, data processing, word processing and electronic messaging, the 1560 used a Zilog Z80A with 64 KB of RAM, expandable to 128 KB, and 12 KB of system ROM. A built-in 10" amber CRT displayed 80 columns by 24 lines. A removable keyboard was available as an option.

The 1560 could be configured with 8" floppy storage modules of 1 or 2 MB, as well as optional 5 or 10 MB hard disks. Software choices included Datapoint DOS.H and CP/M, with DATABUS, FORTRAN and BASICPLUS programming support. It could work as a standalone machine or serve several workstations under DATASHARE. Serial communication ports supported external terminals, while an optional ARCNET card connected the computer to Datapoint's local area network. Datapoint was a pioneer of token passing networking, with its ARC network commercially installed as early as 1977. In a separate later development, the company also produced the MINX multimedia videoconferencing system.

Technické údaje / Specifications

Výrobce / Manufacturer: Datapoint Corporation, San Antonio, Texas, USA / Datapoint Corporation, San Antonio, Texas, USA

Model: Datapoint 1560 Processor

Rok / Year: 1982

Země / Country: USA / United States

Typ / Type: Profesionální osmibitový podnikový počítač, samostatná i síťová stanice / Professional 8-bit business computer, standalone or networked workstation

CPU: Zilog Z80A / Zilog Z80A

RAM: 64 KB základní RAM, volitelně až 128 KB / 64 KB standard, expandable to 128 KB

ROM: 12 KB systémová ROM / 12 KB system ROM

Operační systém / Operating system: Datapoint DOS.H, volitelný CP/M, programovací jazyky DATABUS, FORTRAN a BASICPLUS. Přesný systém spuštěný na mém kusu nebyl doložen / DOS.H, optional CP/M, DATABUS, FORTRAN, BASICPLUS. Exact installed operating system on my machine unverified

Video / Graphics: Integrovaný jantarový CRT monitor 10", 80 sloupců × 24 řádků, znaky 5 × 7 bodů, možnost inverzního zobrazení / Integrated 10" amber CRT, 80 × 24 text, 5 × 7 character matrix, inverse display

Zvuk / Sound: Systémová signalizace, bez samostatného hudebního zvukového obvodu / System alerts, no dedicated music synthesizer

Média / Storage: Můj exemplář má samostatný modul se 2× 8" disketovou mechanikou. Dobové volby 1 nebo 2 MB diskety, volitelné pevné disky 5 nebo 10 MB / My machine has an external dual 8" floppy module. Period options included 1 or 2 MB floppy storage and optional 5 or 10 MB hard disks

Rozhraní / Interfaces: Sériové RS-232C, rozhraní diskových modulů, připojení dalších terminálů a tiskárny, volitelný ARCNET a multifunkční komunikační adaptér / RS-232C, disk module interfaces, terminals and printers, optional ARCNET and multifunction communications

Napájení / Power: 115 nebo 230 V AC, 50/60 Hz, podle původního prospektu procesoru / 115 or 230 VAC, 50/60 Hz per processor brochure

Rozměry / Dimensions: Procesorová jednotka 508 × 580 × 315 mm, šířka × hloubka × výška, hmotnost 24,5 kg. Můj kompletní systém včetně samostatného diskového modulu váží dle odhadu majitele necelých 72 kg. Rozměry celé sestavy nedoloženy / Processor cabinet 508 × 580 × 315 mm, width × depth × height, 24.5 kg. Complete setup with separate floppy module estimated by owner at just under 72 kg, overall dimensions unverified

Původní cena / Original price: USA, dobový ceník z roku 1982: model 1563 s 64 KB RAM a 2MB disketovou jednotkou 6 500 USD, model 1562 s 1MB disketovou jednotkou 5 750 USD, síťový model 1561 s ARCNET 3 195 USD. Přesné obchodní označení mého diskového modulu neověřeno / US price list from 1982: model 1563 with 64 KB RAM and 2 MB diskette drive US$6,500, model 1562 with 1 MB diskette drive US$5,750, ARCNET network model 1561 US$3,195. Exact model code of my disk module not verified

Náš exemplář / Our machine

Česky / Czech:

Můj Datapoint 1560 tvoří procesorová jednotka s desetipalcovou jantarovou obrazovkou a odnímatelnou klávesnicí, umístěná na samostatném diskovém modulu se dvěma osmipalcovými disketovými mechanikami. Kompletní sestava váží podle mého odhadu necelých 72 kg.

Počítač prošel kompletní opravou. Vyměnil jsem kondenzátory, opravil obrazovku a obě disketové mechaniky opravil a seřídil. Nejpracnější bylo odstranění poškozeného krycího filtru obrazovky. Jeho povrch byl rozpraskaný a plný bublinek, podobně jako u mého Hewlett-Packard HP-250. Starou vrstvu jsem musel trpělivě odstranit, aby byl obraz znovu čistý a dobře čitelný. Dnes je Datapoint 1560 plně funkční, včetně obou osmipalcových mechanik.

Nahoře na této stránce najdete odkaz na moje amatérské video na YouTube, které jsem natočil mobilním telefonem jako ukázku funkčnosti tohoto počítače.

English / Anglicky:

My Datapoint 1560 consists of a processor cabinet with a 10" amber CRT and a detachable keyboard, mounted above a separate module containing two 8" floppy drives. I estimate the complete system's weight at just under 72 kg.

I carried out a complete restoration. I replaced the capacitors, repaired the display, and repaired and aligned both floppy drives. The most demanding task was removing the damaged protective screen filter. Its surface had become cracked and covered in bubbles, much like the filter on my Hewlett-Packard HP-250. Carefully stripping away the old layer restored a clear, readable picture. The Datapoint 1560 is now fully operational, including both 8" drives.

At the top of this page, you can find a link to my amateur YouTube video, filmed on a mobile phone to demonstrate the computer in operation.

Zdroje / Sources

https://bitsavers.trailing-edge.com/pdf/datapoint/1500/brochures/1560_Brochure.pdf

https://www.bitsavers.org/pdf/datapoint/out-think_newsletter/Out-Think_19821000_50.pdf

https://bitsavers.org/pdf/datapoint/source_data_newsletter/Source_Data_19821000_21.pdf

https://bitsavers.org/pdf/datapoint/arcnet/DatapointARC-MileStones.pdf

https://www.bitsavers.org/pdf/datapoint/arcnet/Two_Decades_of_Networking_1998.pdf

https://classictech.wordpress.com/computer-companies/datapoint-corp-san-antonio-tex/

https://upload.wikimedia.org/wikipedia/commons/5/52/The_feasibility_of_implementing_videoteleconferencing_systems_aboard_afloat_naval_units_%28IA_thefeasibilityof1094530671%29.pdf

Fotodokumentace / Photo documentation



Datapoint 1560, dítě si prohlíží rozměrnou jednotku počítače Datapoint / Datapoint 1560, child looking at large Datapoint computer unit
Datapoint 1560, dítě vedle přenosného terminálu Datapoint s monitorem / Datapoint 1560, child beside a Datapoint terminal with built-in display
Datapoint 1560, pohled na celou sestavu se dvěma velkými disketovými mechanikami / Datapoint 1560, complete setup with two large floppy disk drives
Datapoint 1560, detail samostatné klávesnice se světlými klávesami / Datapoint 1560, close-up of separate keyboard with light coloured keys
Datapoint 1560, dvojice osmipalcových disketových mechanik zepředu / Datapoint 1560, front view of two eight inch floppy disk drives
Datapoint 1560, detail výrobního nápisu Datapoint na kovovém panelu / Datapoint 1560, close-up of Datapoint manufacturer's marking on metal panel
Datapoint 1560, původní napájecí a konektorový panel s kabelem / Datapoint 1560, original power and connector panel with cable
Datapoint 1560, samostatná jednotka Datapoint s kovovým zadním panelem / Datapoint 1560, separate Datapoint unit with metal rear panel
Datapoint 1560, vnitřní napájecí a mechanická konstrukce dvojité disketové jednotky / Datapoint 1560, internal power and mechanical assembly of twin floppy drive unit
Datapoint 1560, dítě používá klávesnici historického počítače Datapoint / Datapoint 1560, child operating the keyboard of a vintage Datapoint computer
Datapoint 1560, funkční počítač s vestavěnou obrazovkou a disketovým systémem / Datapoint 1560, working computer with built-in display and floppy drive system
Datapoint 1560, čelní pohled na klávesnici a monitor přenosného terminálu / Datapoint 1560, front view of terminal keyboard and monitor
Datapoint 1560, zadní a boční část velké disketové jednotky Datapoint / Datapoint 1560, rear and side of large Datapoint floppy drive unit
Datapoint 1560, samostatná disková jednotka Datapoint z boční strany / Datapoint 1560, separate Datapoint disk unit viewed from the side
Datapoint 1560, zadní identifikační štítek a ventilační otvory jednotky / Datapoint 1560, rear identification label and ventilation holes of unit
Datapoint 1560, zadní část otevřené skříně počítačového zařízení / Datapoint 1560, rear of opened computer equipment enclosure
Datapoint 1560, pohled na dvě osmipalcové disketové mechaniky po sejmutí krytu / Datapoint 1560, view of two eight inch floppy drives with cover removed
