Didaktik Alfa

Didaktik Alfa (Alfa 1), československý školní osmibitový počítač z roku 1986, odvozený z PMD 85-1, RetroComputer Žatec / Didaktik Alfa (Alfa 1), Czechoslovak 8-bit school computer from 1986 derived from the PMD 85-1, RetroComputer Žatec
←
→

Země / Country:

Československo / Czechoslovakia

Rok / Year:

1986

Česky / Czech:

Didaktik Alfa, Československo, 1986. Školní počítač z Didaktiku Skalica konstrukčně i programově vychází z PMD 85-1, ale jeho elektronika byla zjednodušena a BASIC je vestavěn přímo do počítače. Procesor Tesla MHB8080A pracuje na 2,048 MHz, k dispozici je 48 KB RAM. Systém používá 4KB Monitor ROM a přibližně 9KB BASIC ALFA. Obraz má 288 × 256 bodů a používá atributy jasu a blikání, nejde tedy o klasickou barevnou bitmapu. Alfa nemá televizní modulátor, obraz se přivádí do samostatného monitoru, který zároveň obsahuje napájecí zdroj počítače. Programy se ukládají na běžný kazetový magnetofon. Proti PMD 85-1 se změnila mimo jiné adresa kazetového rozhraní a některé systémové rutiny, softwarová kompatibilita však zůstala velmi vysoká.

Didaktik Alfa nebyl zamýšlen jako zábavní počítač pro dětský pokoj, ale jako učební pomůcka pro školní výuku informatiky. Vznikal v rámci didaktických projektů ve Skalici a vycházel z československé konstrukční rodiny PMD 85. Podle historického přehledu zpracovaného z dobových materiálů byl projekt schválen jako školní učební pomůcka na Slovensku již 30. června 1983 na základě dvou prototypů. Následovala malá ověřovací série, z níž většina kusů putovala přímo na konkrétní školy. Teprve později se rozběhla širší výroba. Cílem nebylo pouze vytvořit levnější domácí kopii PMD. Důležité byly výukové programy, jednoduchá obsluha učitelem a možnost využití v soustavě školních přístrojů. Zajímavé je také, že Didaktik později vyráběl zcela jinou větev domácích počítačů kompatibilních se ZX Spectrem. Alfa patří do staršího, původně československého vývojového směru této značky.

Na vývoji Didaktiku Alfa se podílel Ing. Roman Kišš, jeden z autorů PMD 85, který na jeho koncepci pracoval ještě během svého působení v Tesle Piešťany. Ve Skalici na návrh navázal Ľudovít Barát a později také Martin Peťovský. Zajímavá byla úprava paměťové architektury. Samostatný ROM modul známý z PMD 85-1 odpadl a BASIC byl umístěn do paměťového prostoru od adresy 9000h, odkud se při spuštění kopíroval do RAM od adresy 0000h. Kazetové rozhraní bylo přeadresováno z portů 1Eh a 1Fh na F0h a F1h, což je důležité zejména pro programy, které s magnetofonem komunikují přímo.

English / Anglicky:

Didaktik Alfa, Czechoslovakia, 1986. This school computer from Didaktik Skalica is structurally and software wise derived from the PMD 85-1, but its electronics were simplified and BASIC is built directly into the machine. The Tesla MHB8080A processor runs at 2.048 MHz with 48 KB RAM. The system uses a 4 KB Monitor ROM and roughly 9 KB of BASIC ALFA. Video is 288 × 256 with brightness and blink attributes rather than conventional colour bitmap graphics. The Alfa has no television modulator, video is sent to a dedicated monitor that also contains the computer's power supply. Programs are stored on an ordinary cassette recorder. Compared with the PMD 85-1, the cassette interface address and some system routines were changed, while overall software compatibility remained very high.

The Didaktik Alfa was not primarily intended as an entertainment computer for the home. It was developed as an educational tool for teaching computing in schools. The project arose from educational equipment work in Skalica and was based on the Czechoslovak PMD 85 design family. According to a historical survey drawing on period records, the Alfa was approved as a teaching aid for Slovak secondary schools on 30 June 1983, following the construction of two prototypes. A small trial series followed, with most units delivered directly to selected schools. Wider manufacturing came later. The purpose was not simply to create a cheaper domestic copy of the PMD. Educational software, straightforward classroom operation and compatibility with other teaching equipment were equally important. Another significant point is that Didaktik later manufactured a very different range of home computers compatible with the ZX Spectrum. The Alfa belongs to the company's earlier Czechoslovak design tradition.

The development of the Didaktik Alfa involved Ing. Roman Kišš, one of the designers of the PMD 85, who worked on its concept while still employed at Tesla Piešťany. Ľudovít Barát continued the design work in Skalica and was later joined by Martin Peťovský. An interesting change concerned the memory architecture. The separate ROM module used by the PMD 85-1 was removed and BASIC was placed in the memory area beginning at address 9000h, from which it was copied into RAM starting at address 0000h when launched. The cassette interface was reassigned from ports 1Eh and 1Fh to F0h and F1h, an important detail for programs that access the cassette hardware directly.

Technické údaje / Specifications

Výrobce / Manufacturer: Didaktik, výrobní družstvo Skalica, Československo / Didaktik, výrobné družstvo Skalica, Czechoslovakia

Model: Alfa

Rok / Year: 1986

Země / Country: Československo / Czechoslovakia

Typ / Type: Osmibitový školní počítač kompatibilní s PMD 85-1 / 8 bit school computer, PMD 85-1 compatible

CPU: Tesla MHB8080A, kompatibilní s Intel 8080 / Tesla MHB8080A, Intel 8080 compatible

Takt CPU / CPU clock: 2,048 MHz / 2.048 MHz

RAM: 48 KB / 48 KB

ROM: 4 KB ROM s monitorem a přibližně 9 KB BASIC ALFA / 4 KB Monitor ROM + approximately 9 KB BASIC ALFA

Operační systém / Operating system: Monitor Didaktik a BASIC ALFA v ROM / Didaktik monitor and BASIC ALFA (ROM)

Video / Graphics: Monochromatická obrazová paměť 288 × 256 s atributy jasu a blikání / 288 × 256 monochrome framebuffer with brightness and blink attributes

Zvuk / Sound: Bez samostatného zvukového syntetizéru / No dedicated sound synthesizer

Média / Storage: Běžný magnetofon / Standard audio cassette recorder

Rozhraní / Interfaces: Kazetové rozhraní, vyhrazené připojení monitoru/videa, systémová rozšiřující sběrnice vycházející z PMD 85 / Cassette interface, dedicated monitor/video connection, system expansion bus derived from PMD 85 architecture

Napájení / Power: Napájení z příslušného externího monitoru / Power supplied from the dedicated external monitor

Původní cena / Original price: Dodáván především československým školám, spolehlivá maloobchodní cena není doložena / Primarily supplied to Czechoslovak schools, reliable retail price not documented

Náš exemplář / Our machine

Česky / Czech:

Svůj Didaktik Alfa (Alfa 1) jsem zakoupil společně s rozšiřujícími moduly s programy od Petera Chrenka, známého znalce počítačů PMD 85. Jedinou opravou, kterou sestava vyžadovala, byl napájecí zdroj v originálním monitoru Didaktik Alfa. Tento monitor totiž neslouží jen k zobrazování obrazu, ale obsahuje také napájení samotného počítače. Původní zdroj byl vadný, proto jsem jej nahradil spolehlivým zdrojem značky Mean Well a celý jej zabudoval dovnitř původní skříně monitoru. Zvenčí není úprava vůbec vidět, takže sestava si zachovala svůj původní vzhled. Součástí mého exempláře jsou i získané rozšiřující moduly s programy.

Možná vás na fotografiích překvapí počítačová myš. Není tam jen na ozdobu, opravdu funguje díky modulu pro připojení myši PS/2 k počítačům Didaktik Alfa a PMD 85 od Petera Chrenka.

Nahoře na této stránce najdete odkaz na moje amatérské video na YouTube, které jsem natočil mobilním telefonem jako ukázku funkčnosti tohoto počítače.

English / Anglicky:

I purchased my Didaktik Alfa (Alfa 1) together with expansion modules containing software from Peter Chrenko, a well known expert on the PMD 85 family. The only repair needed concerned the power supply inside the original Didaktik Alfa monitor. The monitor not only displays the computer's video output but also provides power to the computer itself. Its original power supply had failed, so I replaced it with a reliable Mean Well unit and installed the replacement entirely inside the original monitor cabinet. The modification is completely invisible from the outside, preserving the original appearance of the complete setup. The expansion modules with programs are also part of my collection.

You may be surprised to see a computer mouse in the photographs. It is not just a prop, it actually works thanks to a PS/2 mouse interface module for Didaktik Alfa and PMD 85 computers from Peter Chrenko.

At the top of this page, you can find a link to my amateur YouTube video, filmed on a mobile phone to demonstrate the computer in operation.

Zdroje / Sources

https://pmd85.borik.net/wiki/Didaktik_Alfa

https://www.schotek.cz/pmd/index.htm

https://www.schotek.cz/pmd/indexe.htm

Fotodokumentace / Photo documentation

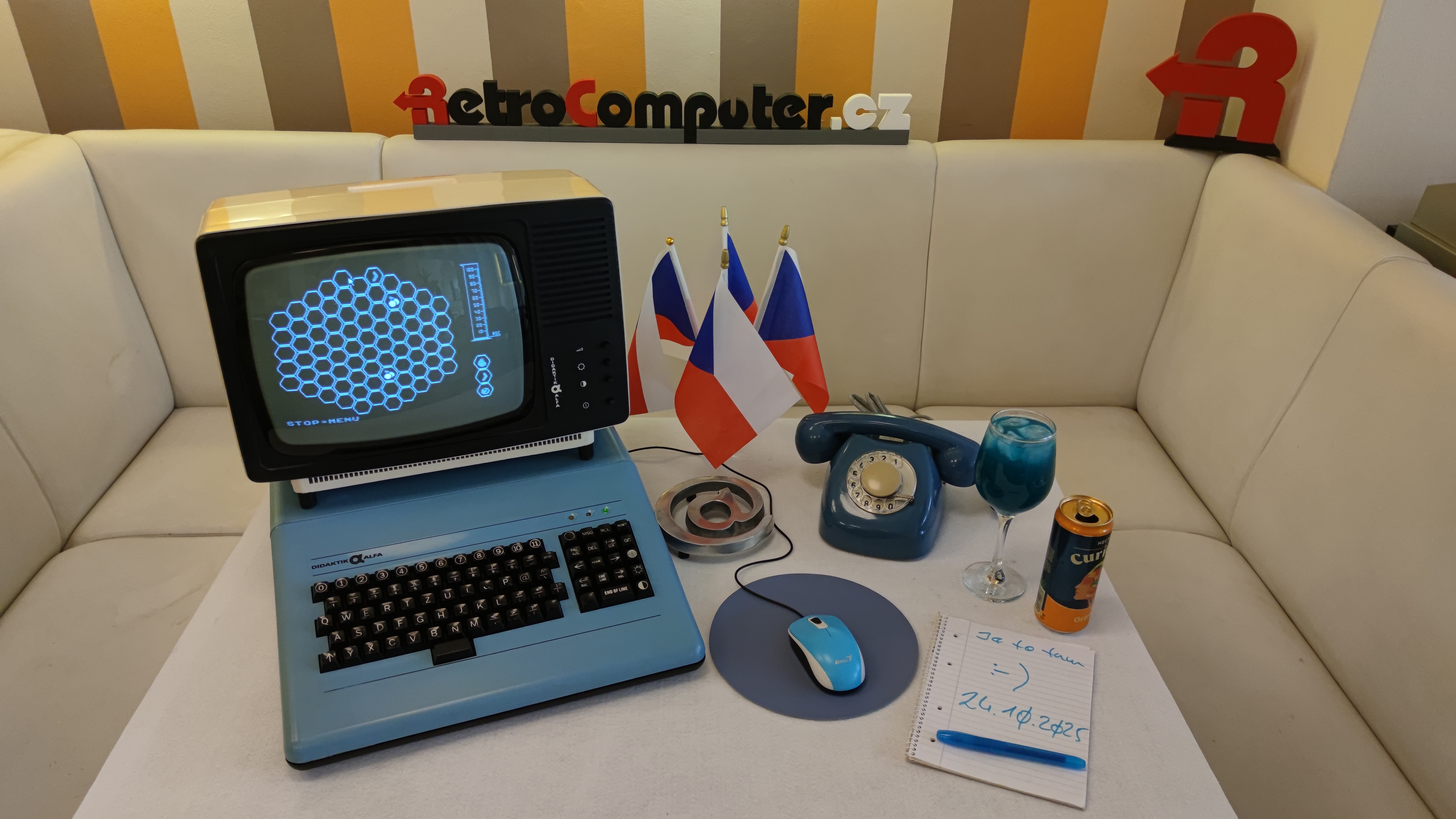

Didaktik Alfa, funkční československý školní počítač s CRT monitorem a příslušenstvím / Didaktik Alfa, working Czechoslovak school computer with CRT monitor and accessories
Didaktik Alfa, šikmý pohled na monitor a původní modrou skříň / Didaktik Alfa, angled view of monitor and original blue case
Didaktik Alfa, boční pohled na původní klávesnici a skříň / Didaktik Alfa, side view of original keyboard and case
Didaktik Alfa, detail označení Didaktik Alfa a černých kláves / Didaktik Alfa, close-up of Didaktik Alfa badge and black keys
Didaktik Alfa, zadní konektory Didaktik Alfa se zapojenými kabely / Didaktik Alfa, rear Didaktik Alfa connectors with attached cables
Didaktik Alfa, vnitřní pohled na základní desku a napájecí část / Didaktik Alfa, interior view of motherboard and power circuitry
Didaktik Alfa, srovnání modrého Didaktik Alfa a oranžového Didaktik Alfa 2 / Didaktik Alfa, comparison of blue Didaktik Alfa and orange Didaktik Alfa 2
Didaktik Alfa, počítač se zapnutým monitorem a barevným obrazem / Didaktik Alfa, computer with powered monitor and colour display
Didaktik Alfa, pohled shora na modrou skříň s černou klávesnicí / Didaktik Alfa, top view of blue case with black keyboard
Didaktik Alfa, detail bočního větrání a profilované skříně počítače / Didaktik Alfa, close-up of side ventilation and shaped enclosure
Didaktik Alfa, čelní pohled na kompletní klávesnici školního počítače / Didaktik Alfa, front view of complete school computer keyboard
Didaktik Alfa, otevřená skříň s elektronikou a vnitřními kabely / Didaktik Alfa, opened case showing electronics and internal cables
Didaktik Alfa, samostatný vyjmutý elektronický modul počítače / Didaktik Alfa, removed electronic module from computer
