Didaktik Alfa 2

Didaktik Alfa 2, Československo, 1987, školní počítač kompatibilní s PMD 85-2 / Didaktik Alfa 2, Czechoslovakia, 1987, school computer compatible with the PMD 85-2
←
→

Země / Country:

Československo / Czechoslovakia

Rok / Year:

1987

Česky / Czech:

Didaktik Alfa 2, Československo, 1987. Inovovaná školní verze z Didaktiku Skalica konstrukčně vychází z PMD 85-2. Používá Tesla MHB8080A na 2,048 MHz, 48 KB RAM a 16 KB ROM. Nový Monitor a BASIC ALFA 2.1 rozšiřují funkce starší Alfy, při zapnutí se provádí test ROM i RAM a kombinace RESET, SHIFT a STOP dovolují volit způsob startu systému. Znaková sada obsahuje kompletní české a slovenské znaky v kódování KOI-8 čs, které se zadávají spolu s klávesou STOP. Obraz zůstává 288 × 256 s atributy jasu a blikání. Počítač nemá televizní modulátor a používá samostatný monitor, který zároveň obsahuje napájecí zdroj. Programy se ukládají na běžný kazetový magnetofon.

Modernizace Alfy 2 přinesla také zajímavé možnosti při spouštění počítače. Samotný stisk RESET vyvolá systémový Monitor, kombinace RESET a SHIFT spustí BASIC včetně inicializace K0 až K11 a současné stisknutí RESET, SHIFT a STOP umožňuje spustit BASIC bez této inicializace. Základní deska byla upravena pro použití 2KB pamětí EPROM. Nový BASIC ALFA 2.1 obsahoval také rozšířené a upravené příkazy, které se později objevily v systému PMD 85-3. Přestože se tedy základní hardwarová koncepce výrazně nezměnila, systémový software nabídl uživateli více možností.

English / Anglicky:

Didaktik Alfa 2, Czechoslovakia, 1987. This updated school computer from Didaktik Skalica is structurally derived from the PMD 85-2. It uses a Tesla MHB8080A at 2.048 MHz, 48 KB RAM and 16 KB ROM. The new Monitor and BASIC ALFA 2.1 extend the original Alfa software, ROM and RAM are tested at power on and combinations of RESET, SHIFT and STOP select different startup modes. The character set includes complete Czech and Slovak characters in KOI-8 cs encoding, entered together with the STOP key. Video remains 288 × 256 with brightness and blink attributes. There is no television modulator, the computer uses a dedicated monitor that also contains the power supply. Programs are stored on a standard cassette recorder.

The Alfa 2 modernisation also introduced useful options when starting the computer. Pressing RESET alone opens the system Monitor. RESET together with SHIFT starts BASIC and initialises K0 to K11, while pressing RESET, SHIFT and STOP starts BASIC without this initialisation. The motherboard was redesigned to use 2 KB EPROM chips. BASIC ALFA 2.1 also introduced additional and revised commands that later appeared in the PMD 85-3 system. Although the basic hardware concept remained largely unchanged, the system software offered users more options.

Technické údaje / Specifications

Výrobce / Manufacturer: Didaktik, výrobní družstvo Skalica, Československo / Didaktik, výrobné družstvo Skalica, Czechoslovakia

Model: Alfa 2

Rok / Year: 1987

Země / Country: Československo / Czechoslovakia

Typ / Type: Osmibitový školní počítač kompatibilní s PMD 85-2 / 8 bit school computer, PMD 85-2 compatible

CPU: Tesla MHB8080A, kompatibilní s Intel 8080 / Tesla MHB8080A, Intel 8080 compatible

Takt CPU / CPU clock: 2,048 MHz / 2.048 MHz

RAM: 48 KB / 48 KB

ROM: 16 KB s monitorem a BASIC ALFA 2.1 / 16 KB with Monitor and BASIC ALFA 2.1

Operační systém / Operating system: Monitor Didaktik a BASIC ALFA 2.1 v ROM / Didaktik monitor and BASIC ALFA 2.1 (ROM)

Video / Graphics: Monochromatická obrazová paměť 288 × 256 s atributy jasu a blikání / 288 × 256 monochrome framebuffer with brightness and blink attributes

Zvuk / Sound: Bez samostatného zvukového syntetizéru / No dedicated sound synthesizer

Média / Storage: Běžný magnetofon / Standard audio cassette recorder

Rozhraní / Interfaces: Kazetové rozhraní, vyhrazený monitorový/video konektor a systémová rozšiřující sběrnice odvozená od PMD / Cassette interface, dedicated monitor/video connection, PMD derived system expansion bus

Napájení / Power: Napájení z příslušného externího monitoru / Power supplied from the dedicated external monitor

Původní cena / Original price: Dodáván především školám a institucím, spolehlivá maloobchodní cena není doložena / Primarily supplied to schools and institutions, reliable retail price not documented

Náš exemplář / Our machine

Česky / Czech:

Moje oranžová Didaktik Alfa 2 prošla rozsáhlou opravou. Nefungoval počítač ani monitor, který jej zároveň napájí. S opravou mi pomohli Imrich Konkol (Ikon) z Pezinku a Peter Chrenko, od něhož mám také rozšiřující moduly se softwarem.

Pro monitor jsem využil červenou skříň televizoru Tesla Merkur zakoupenou na Aukru za 450 Kč (přibližně 18 €) včetně dopravy. Skříň jsem vyčistil a upravil a zabudoval do ní elektroniku původního bílého monitoru Didaktik Alfa. Nový komplet zobrazuje obraz a napájí počítač.

Na fotografiích je také funkční myš PS/2 připojená přes modul od Petera Chrenka. Opravenou sestavu předvádím ve vlastním videu.

English / Anglicky:

My orange Didaktik Alfa 2 underwent extensive repairs. Both the computer and its monitor, which also supplies its power, were faulty. Imrich Konkol (Ikon) from Pezinok and Peter Chrenko helped me with the repairs. I also obtained software expansion modules from Peter.

For the monitor I used the red cabinet of a Tesla Merkur television bought on Aukro for CZK 450 (approximately €18), including delivery. I cleaned and adapted the cabinet and installed the electronics from the original white Didaktik Alfa monitor. The resulting unit displays the picture and powers the computer.

The photographs also show a working PS/2 mouse connected through Peter Chrenko's interface. I demonstrate the restored system in my own video.

Zdroje / Sources

https://pmd85.borik.net/wiki/Didaktik_Alfa

https://www.schotek.cz/pmd/index.htm

Fotodokumentace / Photo documentation

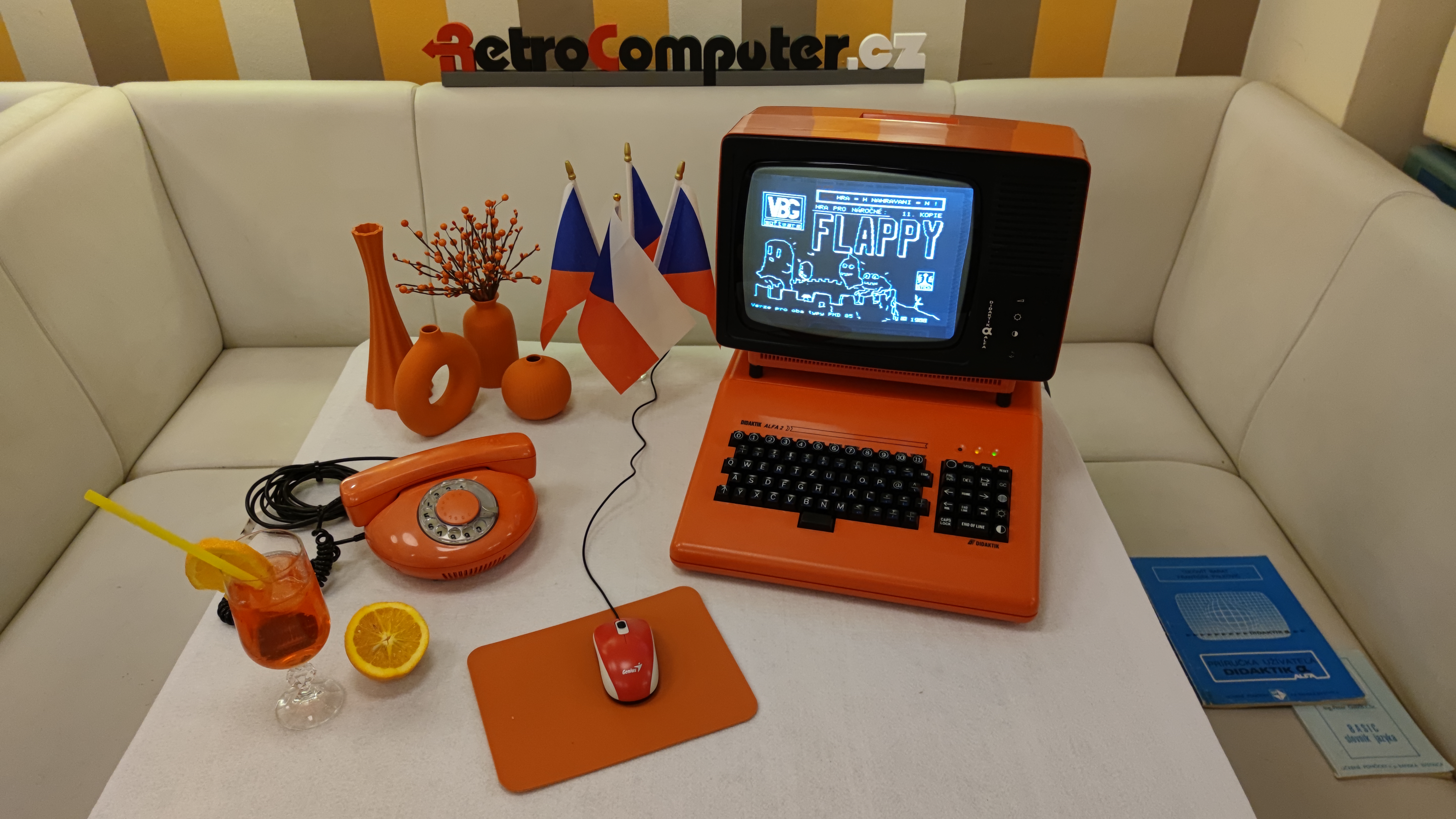

Didaktik Alfa 2, oranžový školní počítač se zapnutým CRT monitorem / Didaktik Alfa 2, orange school computer with powered CRT monitor
Didaktik Alfa 2, srovnání modrého a oranžového školního počítače Didaktik / Didaktik Alfa 2, comparison of blue and orange Didaktik school computers
Didaktik Alfa 2, pohled shora na oranžovou skříň a černou klávesnici / Didaktik Alfa 2, overhead view of orange case and black keyboard
Didaktik Alfa 2, pohled zezadu z úhlu na skříň a příslušenství / Didaktik Alfa 2, rear angled view of case and accessories

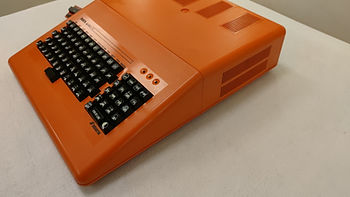

Didaktik Alfa 2, detail černých kláves a původního oranžového krytu / Didaktik Alfa 2, close-up of black keys and original orange cover
Didaktik Alfa 2, pohled na zadní kabeláž a připojení při provozu / Didaktik Alfa 2, view of rear cables and connections during operation
Didaktik Alfa 2, otevřená skříň s původní základní deskou a vodiči / Didaktik Alfa 2, opened case with original motherboard and wiring
Didaktik Alfa 2, vnitřní elektronika s napájecím zdrojem a propojovacími kabely / Didaktik Alfa 2, internal electronics with power supply and connecting cables
Didaktik Alfa 2, šikmý pohled na funkční oranžovou sestavu s monitorem / Didaktik Alfa 2, angled view of working orange setup with monitor
Didaktik Alfa 2, dva funkční Didaktik Alfa s rozdílnými barvami skříní / Didaktik Alfa 2, two working Didaktik Alfa systems with different case colours
Didaktik Alfa 2, boční pohled na oranžový kryt školního počítače / Didaktik Alfa 2, side view of orange school computer casing
Didaktik Alfa 2, detail nápisu Didaktik Alfa 2 nad klávesnicí / Didaktik Alfa 2, close-up of Didaktik Alfa 2 marking above keyboard
Didaktik Alfa 2, zadní portový panel s několika kruhovými konektory / Didaktik Alfa 2, rear interface panel with multiple round connectors
Didaktik Alfa 2, spodní kryt oranžové skříně se šrouby / Didaktik Alfa 2, bottom cover of orange case with screws
Didaktik Alfa 2, servisní kontrola desky s digitálním multimetrem / Didaktik Alfa 2, board inspection on bench with digital multimeter
Didaktik Alfa 2, základní deska a stínicí kryt uvnitř oranžové skříně / Didaktik Alfa 2, motherboard and shielding cover inside orange case
