Didaktik Alfa 2 + zapisovač Didaktik Zeta

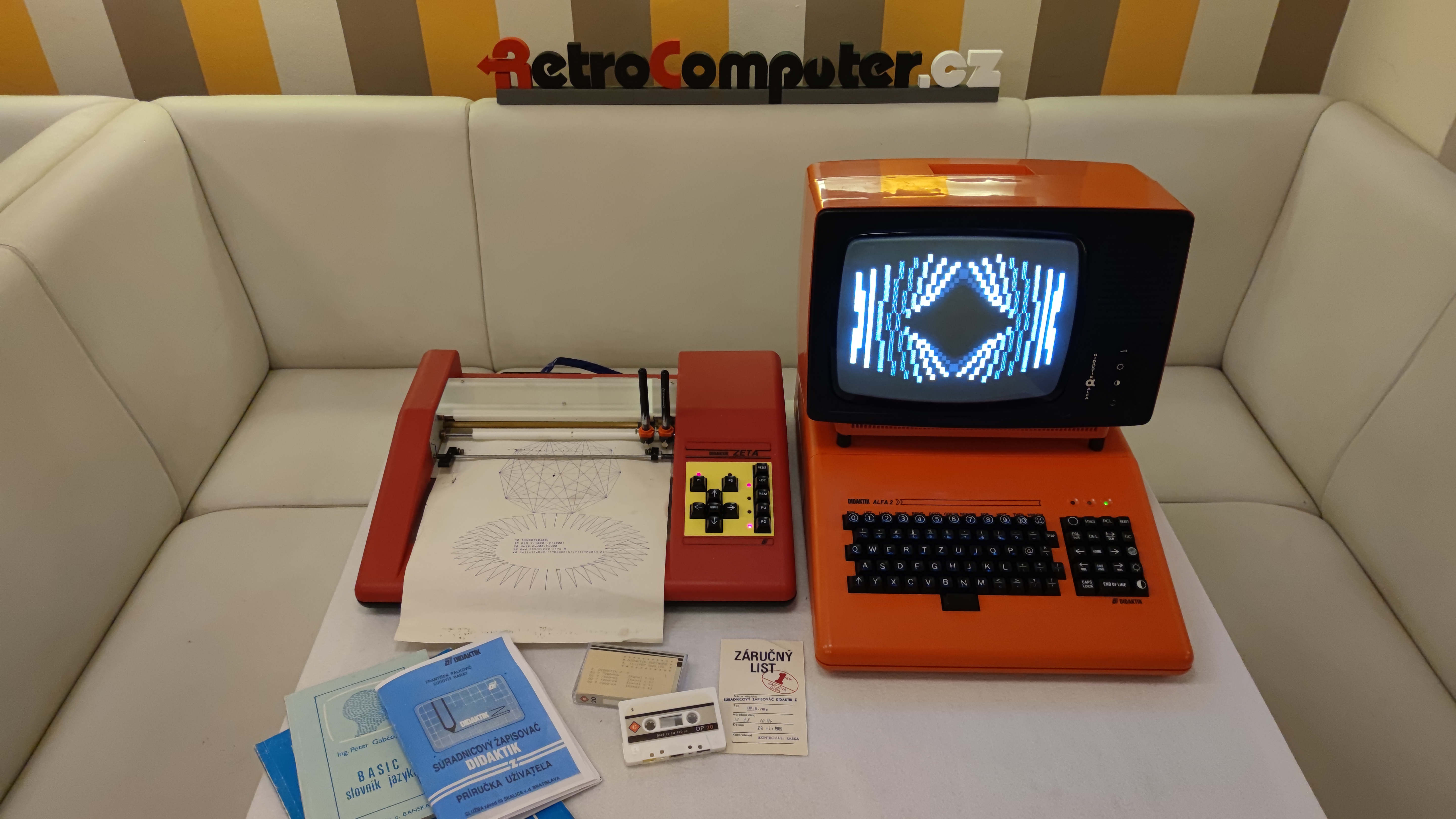

Didaktik Alfa 2 se souřadnicovým zapisovačem Didaktik Zeta formátu A4 / Didaktik Alfa 2 with Didaktik Zeta A4 coordinate plotter
←
→
Youtube video →

Země / Country:

Československo / Czechoslovakia

Rok / Year:

1987

Česky / Czech:

Didaktik Alfa 2 + zapisovač Didaktik Zeta, Československo, 1987. Alfa 2 je školní počítač odvozený z PMD 85-2 s procesorem MHB8080A na 2,048 MHz, 48 KB RAM, 16 KB ROM a obrazem 288 × 256 bodů. Monitor a BASIC ALFA 2.1 přidávají test paměti, rozšířené systémové funkce a československou znakovou sadu KOI-8 čs. Didaktik Zeta není tiskárna v běžném smyslu, ale souřadnicový zapisovač, tedy plotter formátu A4. Pohybem pera v osách X a Y převádí grafické výstupy, diagramy, funkce a geometrické konstrukce na papír. Didaktik jej nabízel jako příslušenství k Alfě a existovala i další varianta Zeta 2. Kombinace počítače a zapisovače dobře ukazuje školní a technické zaměření systému, který mohl programově řídit skutečné mechanické grafické zařízení.

Připojení souřadnicového zapisovače Didaktik Zeta ukazuje méně známé možnosti československých školních počítačů. Nešlo jen o výuku programování na obrazovce. Žáci mohli sestavit program, který vytvořil skutečný obrazec na papíře, a sledovat, jak se příkazy promění v pohyb mechaniky. Zapisovač vedl pero ve dvou osách a umožňoval kreslit geometrické útvary, průběhy matematických funkcí nebo výsledky jednoduchých technických úloh. Podobná zařízení byla cenná tam, kde byla klasická grafická tiskárna drahá nebo nedostupná. Samostatné provedení zapisovače mělo vlastní mechanickou konstrukci a elektroniku, proto nebylo pouhým pasivním příslušenstvím klávesnice. Dochované originální balení a dokumentace dnes umožňují připomenout, jak byla tato sestava určena k používání ve škole. Kombinace Alfy 2 a Zety ukazuje, že osmibitový počítač mohl být také nástrojem praktické výuky geometrie, matematiky a technického kreslení.

English / Anglicky:

Didaktik Alfa 2 + Didaktik Zeta plotter, Czechoslovakia, 1987. The Alfa 2 is a PMD 85-2 derived school computer using an MHB8080A at 2.048 MHz, 48 KB RAM, 16 KB ROM and 288 × 256 video. Its Monitor and BASIC ALFA 2.1 add memory testing, extended system functions and a Czechoslovak KOI-8 cs character set. The Didaktik Zeta is not a conventional printer but an A4 coordinate plotter. By moving a pen along X and Y axes it transfers graphics, diagrams, functions and geometric constructions onto paper. Didaktik supplied it as an Alfa peripheral and a later Zeta 2 variant also existed. The computer and plotter combination clearly demonstrates the educational and technical purpose of the system, allowing software to control a real mechanical graphics device.

Connecting the Didaktik Zeta coordinate plotter demonstrates a less familiar capability of Czechoslovak school computers. Programming lessons did not have to end with information on a screen. Students could write a program that produced a real drawing on paper and watch computer instructions control a physical mechanism. The plotter moved a pen along two axes to draw geometric shapes, mathematical functions and simple technical diagrams. Equipment of this kind was valuable when full graphics printers were expensive or unavailable. The plotter had its own mechanism and control electronics, making it much more than a passive keyboard accessory. Surviving original packaging and documentation now help explain how the complete system was intended to be used in schools. The combination of the Alfa 2 and Zeta shows that an eight bit microcomputer could also be a practical teaching instrument for geometry, mathematics and technical drawing.

Technické údaje / Specifications

Výrobce / Manufacturer: Didaktik, výrobní družstvo Skalica, Československo / Didaktik, výrobné družstvo Skalica, Czechoslovakia

Model: Alfa 2

Rok / Year: 1987

Země / Country: Československo / Czechoslovakia

Typ / Type: Osmibitový školní počítač se souřadnicovým kreslicím zařízením formátu A4 / 8 bit school computer with A4 coordinate plotter

CPU: Tesla MHB8080A, kompatibilní s Intel 8080 / Tesla MHB8080A, Intel 8080 compatible

Takt CPU / CPU clock: 2,048 MHz / 2.048 MHz

RAM: 48 KB / 48 KB

ROM: 16 KB s monitorem a BASIC ALFA 2.1 / 16 KB with Monitor and BASIC ALFA 2.1

Operační systém / Operating system: Monitor Didaktik a BASIC ALFA 2.1 v ROM, zapisovač řízený hostitelským počítačem / Didaktik monitor and BASIC ALFA 2.1 (ROM), plotter controlled by host

Video / Graphics: Monochromatická obrazová paměť 288 × 256 s atributy jasu a blikání, Zeta kreslí vektorové výstupy perem na papír / 288 × 256 monochrome framebuffer with brightness/blink attributes, Zeta provides pen on paper vector output

Zvuk / Sound: Bez samostatného zvukového syntetizéru / No dedicated sound synthesizer

Média / Storage: Běžný magnetofon pro programy Alfa 2, papírový výstup přes Didaktik Zeta / Standard cassette recorder for Alfa 2 programs, paper output through Didaktik Zeta

Rozhraní / Interfaces: Magnetofon, vyhrazený monitor, systémové periferní rozhraní pro Didaktik Zeta / Cassette, dedicated monitor, system expansion/peripheral connection for Didaktik Zeta

Napájení / Power: Alfa 2 napájený z vyhrazeného monitoru, Zeta má vlastní síťově napájenou elektroniku / Alfa 2 powered from dedicated monitor, Zeta uses its own mains powered electronics

Původní cena / Original price: Školní a institucionální zařízení, spolehlivá maloobchodní cena není doložena / School/institutional equipment, reliable retail price not documented

Náš exemplář / Our machine

Česky / Czech:

Svůj souřadnicový zapisovač Didaktik ZETA jsem získal ve stavu NOS (New Old Stock), tedy jako původně nepoužitý, skladovaný přístroj. Po vybalení a otevření ale přišlo nemilé překvapení: těžký síťový transformátor se uvnitř utrhl ze svého uchycení a poškodil nosníky konstrukce, čidlo koncové polohy a zpřetrhal kabely i jednotlivé vodiče. Zda k tomu došlo při poslední přepravě, někdy dříve při skladování nebo následkem jiného nárazu, nedokážu určit. Zapisovač tak i přes svůj nepoužitý stav vyžadoval náročnou mechanickou a elektrickou opravu. Naštěstí se ji podařilo dokončit a následky poškození dnes nejsou na přístroji vidět.

Byl jsem rád, že k zapisovači nechyběl ani původní speciální propojovací kabel Didaktik. Díky němu mohu ZETU propojit se školním počítačem Didaktik Alfa 2, k němuž byla jako souřadnicový plotter určena. Je to pěkná ukázka toho, že i zdánlivě netknutý historický přístroj může skrývat překvapivě rozsáhlé poškození a jeho návrat do sbírky bývá někdy pořádné technické dobrodružství.

English / Anglicky:

I acquired my Didaktik ZETA coordinate plotter as NOS (New Old Stock), meaning an originally unused, stored device. Unpacking and opening it revealed an unpleasant surprise: the heavy mains transformer had broken free from its mounting inside the case, damaging structural supports and the end-of-travel sensor while tearing apart cables and individual wires. I cannot establish whether the damage happened during its most recent journey, during an earlier period of storage or as the result of another impact. Despite being unused, the plotter required substantial mechanical and electrical restoration. Fortunately, the repair was successful, and the damage is no longer visible on the restored machine.

I was glad that the original special Didaktik connecting cable was included with the plotter and had not gone missing. It allows the ZETA to be connected to the Didaktik Alfa 2 school computer for which it was designed. The project is a reminder that even a seemingly untouched piece of historical computing equipment can conceal serious damage and that returning it to a collection can be a considerable technical adventure.

Zdroje / Sources

https://pmd85.borik.net/wiki/Didaktik_Alfa

https://pmd85.borik.net/wiki/Download/Dokument%C3%A1cia

https://www.schotek.cz/pmd/pmd85-periferie.htm

Fotodokumentace / Photo documentation



Didaktik Alfa 2 a zapisovač Zeta, oranžový Didaktik Alfa 2 se zapnutým monitorem a připojeným zapisovačem / Didaktik Alfa 2 a zapisovač Zeta, orange Didaktik Alfa 2 with powered monitor and connected plotter
Didaktik Alfa 2 a zapisovač Zeta, šikmý pohled na školní počítač a zapisovač na stole / Didaktik Alfa 2 a zapisovač Zeta, angled view of school computer and plotter on table
Didaktik Alfa 2 a zapisovač Zeta, původní uzavřená kartonová krabice zapisovače / Didaktik Alfa 2 a zapisovač Zeta, original closed cardboard box of plotter
Didaktik Alfa 2 a zapisovač Zeta, otevřená prázdná kartonová krabice a vnitřní výplně / Didaktik Alfa 2 a zapisovač Zeta, opened cardboard box and inner packaging
Didaktik Alfa 2 a zapisovač Zeta, zapisovač s kabely a dobovou dokumentací v krabici / Didaktik Alfa 2 a zapisovač Zeta, plotter with cables and period documentation in box
Didaktik Alfa 2 a zapisovač Zeta, detail mechanického kreslicího ramene a vodicí lišty zapisovače / Didaktik Alfa 2 a zapisovač Zeta, close-up of plotter drawing mechanism and guide rail
Didaktik Alfa 2 a zapisovač Zeta, spodní strana elektroniky zapisovače s propojovacími vodiči / Didaktik Alfa 2 a zapisovač Zeta, underside of plotter electronics with connecting wires
Didaktik Alfa 2 a zapisovač Zeta, vnitřní konstrukce zapisovače a upevnění jeho elektroniky / Didaktik Alfa 2 a zapisovač Zeta, internal construction of plotter and electronics mounting
Didaktik Alfa 2 a zapisovač Zeta, propojovací plochý kabel s oranžovým konektorem v zapisovači / Didaktik Alfa 2 a zapisovač Zeta, ribbon cable with orange connector inside plotter
Didaktik Alfa 2 a zapisovač Zeta, celá sestava s grafickým zapisovačem a jeho příslušenstvím / Didaktik Alfa 2 a zapisovač Zeta, complete setup with graphic plotter and accessories
Didaktik Alfa 2 a zapisovač Zeta, detail zapisovače Didaktik Zeta s papírem a posuvným mechanismem / Didaktik Alfa 2 a zapisovač Zeta, close-up of Didaktik Zeta plotter with paper and moving mechanism
Didaktik Alfa 2 a zapisovač Zeta, boční část krabice s původním výrobním štítkem / Didaktik Alfa 2 a zapisovač Zeta, side of box with original identification label
Didaktik Alfa 2 a zapisovač Zeta, zapisovač Didaktik Zeta uložený v originálním obalu / Didaktik Alfa 2 a zapisovač Zeta, Didaktik Zeta plotter stored inside original box
Didaktik Alfa 2 a zapisovač Zeta, zapisovač připojený k oranžovému počítači / Didaktik Alfa 2 a zapisovač Zeta, plotter connected to orange computer
Didaktik Alfa 2 a zapisovač Zeta, otevřený zapisovač s odkrytým posuvným mechanismem / Didaktik Alfa 2 a zapisovač Zeta, opened plotter with exposed transport mechanism
Didaktik Alfa 2 a zapisovač Zeta, detail zeleného plošného spoje zapisovače a pájecích bodů / Didaktik Alfa 2 a zapisovač Zeta, close-up of plotter circuit board and solder joints
Didaktik Alfa 2 a zapisovač Zeta, rozebraný konektorový systém a kabely uvnitř zapisovače / Didaktik Alfa 2 a zapisovač Zeta, dismantled connectors and cables inside plotter
Didaktik Alfa 2 a zapisovač Zeta, samostatný černý propojovací kabel pro zapisovač Didaktik Zeta / Didaktik Alfa 2 a zapisovač Zeta, separate black connecting cable for Didaktik Zeta plotter
