Didaktik M

Didaktik M, československý domácí počítač kompatibilní se ZX Spectrum, funkční exemplář z roku 1991 s monitorem, magnetofonem a příslušenstvím. / Didaktik M, Czechoslovak ZX Spectrum-compatible home computer, working 1991 example with monitor, cassette recorder and accessories
←
→
Youtube video →

Země / Country:

Československo / Czechoslovakia

Rok / Year:

1990/1991

Česky / Czech:

Didaktik M je československý osmibitový domácí počítač, který výrobní družstvo Didaktik Skalica uvedlo v roce 1990 jako nástupce Didaktiku Gama. Je kompatibilní se Sinclair ZX Spectrum 48K, ale používá přepracovanou elektroniku a novou, ergonomičtější skříň s oddělenými kurzorovými klávesami. Procesor Z80 pracuje přibližně na 4 MHz. Počítač má fyzicky 64 KB RAM, z nichž je v běžném adresovém prostoru dostupných 48 KB, a 16 KB ROM s BASICem. Na rozdíl od Gamy již nepoužívá přepínání paměťových bank ani vestavěný obvod 8255.

Původní videoobvod Ferranti ULA nahradil zákaznický čip sovětské firmy Angstrem, známý jako T34VG1 nebo ULA1. Kvůli odlišnému časování může mít obraz jiný poměr stran a některé programy závislé na přesném časování ZX Spectra se nemusejí zobrazovat zcela správně. Známé revize z let 1990 a 1991 se liší zejména zapojením klávesnice, použitými paměťovými obvody a řešením videa. Později vznikaly i další úpravy.

Didaktik M má dva konektory pro joysticky typu Sinclair a Kempston, jejich provedení však neodpovídá obvyklým devítipinovým konektorům. Pro tiskárny sloužilo například externí rozhraní M/P s obvodem 8255 a ovladači pro Tesla BT100, Gamacentrum 01 a Centronics. Programy se běžně nahrávaly z kazetového magnetofonu, k dispozici byla také externí disketová jednotka Didaktik D80. Tento model představoval mezistupeň mezi Gamou a pozdějším Kompaktem s vestavěnou disketovou mechanikou. Dobová reklama výrobce z roku 1990 uvádí prodejní cenu 2 990 Kčs. V roce 1992 bylo možné pořídit 48KB provedení přibližně za 1 500 Kčs.

Dobový časopis Bit označil Didaktik M za „Bránu do světa profesionálních počítačů“.

English / Anglicky:

The Didaktik M is a Czechoslovak 8 bit home computer introduced by the Didaktik cooperative in Skalica in 1990 as the successor to the Didaktik Gama. It is compatible with the Sinclair ZX Spectrum 48K but uses substantially redesigned electronics and a more ergonomic case with separate cursor keys. Its Z80 processor runs at approximately 4 MHz. Although 64 KB of RAM is physically fitted, only 48 KB is available in the normal address space, alongside 16 KB ROM containing BASIC. Unlike the Gama, the M has neither bank switched RAM nor a built-in 8255 interface.

The original Ferranti ULA was replaced by a custom chip from the Soviet company Angstrem, commonly known as T34VG1 or ULA1. Its different video timing can produce a different picture aspect ratio, and some software relying on precise ZX Spectrum timing may not display correctly. Known 1990 and 1991 revisions differ particularly in keyboard wiring, RAM chips and video circuitry. Further revisions followed.

The machine has Sinclair and Kempston joystick ports, although their connectors differ from the usual nine pin sockets. An optional external M/P interface provided an 8255 chip and printer drivers for the Tesla BT100, Gamacentrum 01 and Centronics standard. Software was normally loaded from cassette, while an external Didaktik D80 floppy drive was also available. The M forms an important link between the earlier Gama and the later Kompakt with its built-in floppy drive. A 1990 advertisement from the manufacturer listed a retail price of 2,990 Kčs. By 1992, the 48 KB version was available for around 1,500 Kčs.

The period magazine Bit described the Didaktik M as a “Gateway to the world of professional computers.”

Technické údaje / Specifications

Výrobce / Manufacturer: Didaktik, výrobní družstvo Skalica, Československo / Didaktik, výrobné družstvo Skalica, Czechoslovakia

Model: M

Rok / Year: 1990/1991

Země / Country: Československo / Czechoslovakia

Typ / Type: Osmibitový domácí počítač kompatibilní se ZX Spectrum 48K / 8 bit home computer, ZX Spectrum 48K compatible

CPU: Zilog Z80A nebo kompatibilní / Zilog Z80A or compatible

Takt CPU / CPU clock: 4 MHz / 4 MHz

RAM: Fyzicky osazeno 64 KB, programům Spectrum přístupných 48 KB / 64 KB physically installed, 48 KB accessible to Spectrum software

ROM: 16 KB ROM kompatibilní se Sinclair BASIC / 16 KB Sinclair BASIC compatible ROM

Operační systém / Operating system: Firmware kompatibilní se Sinclair BASIC 48 v ROM, volitelný diskový systém MDOS s externí mechanikou Didaktik D80 / Sinclair BASIC 48 compatible firmware (ROM), optional MDOS disk operating system with external Didaktik D80

Video / Graphics: Zakázková náhrada ULA Angstrem T34VG1, 256 × 192, pixelový takt 8 MHz, barevné atributy ZX Spectrum / Angstrem T34VG1 custom ULA replacement, 256 × 192, 8 MHz pixel clock, Spectrum attribute colour system

Zvuk / Sound: Jednobitový bzučák / 1 bit beeper

Média / Storage: Magnetofonová kazeta, volitelná externí 3.5" disketa Didaktik D80 s kapacitou 720 KB / Audio cassette, optional external Didaktik D80 3.5" floppy drive, 720 KB

Rozhraní / Interfaces: Dva joystickové porty Sinclair a Kempston s neobvyklými konektory, kazetový magnetofon, televizní a kompozitní výstup, rozšiřující konektor. Volitelné externí rozhraní M/P s obvodem 8255 pro tiskárny. / Two Sinclair and Kempston joystick ports using unusual connectors, cassette interface, television and composite video outputs, expansion connector. Optional external M/P interface with 8255 chip for printers.

Napájení / Power: Externí napájecí zdroj / External power supply

Rozměry / Dimensions: Přibližně 340 × 160 × 45 mm, hmotnost kolem 0,9 kg / Approximately 340 × 160 × 45 mm, about 0.9 kg

Původní cena / Original price: 2 990 Kčs podle dobové reklamy výrobce z roku 1990. V roce 1992 se 48KB verze prodávala přibližně za 1 500 Kčs. / 2,990 Kčs according to a period manufacturer's advertisement from 1990. In 1992 the 48 KB model sold for approximately 1,500 Kčs.

Náš exemplář / Our machine

Česky / Czech:

Můj Didaktik M pochází podle původního výrobního štítku z roku 1991. Je funkční a v galerii jej předvádím s monitorem, kazetovým magnetofonem, kazetami a dalším příslušenstvím. Vyfotografoval jsem také konektory, otevřenou skříň a základní desku. Ve sbírce jej mám společně s Didaktikem Gama a Kompakt.

English / Anglicky:

According to its original identification label, my Didaktik M dates from 1991. It is operational and I show it with a monitor, cassette recorder, tapes and other accessories. I also photographed its connectors, opened enclosure and motherboard. I have it in my collection alongside the Didaktik Gama and Kompakt.

Zdroje / Sources

https://www.sinclaircollection.site/?page_id=504

https://www.clous.cz/didaktik-m/

https://martin.hinner.info/iccmap/cz/cs/didaktik_m.html

https://cygnus.speccy.cz/popis_mdos-format.php

https://zxm.cz/zxm/1990-7.pdf

https://dennikn.sk/287802/skvely-slovensky-pocitac-prisiel-neskoro/

Fotodokumentace / Photo documentation

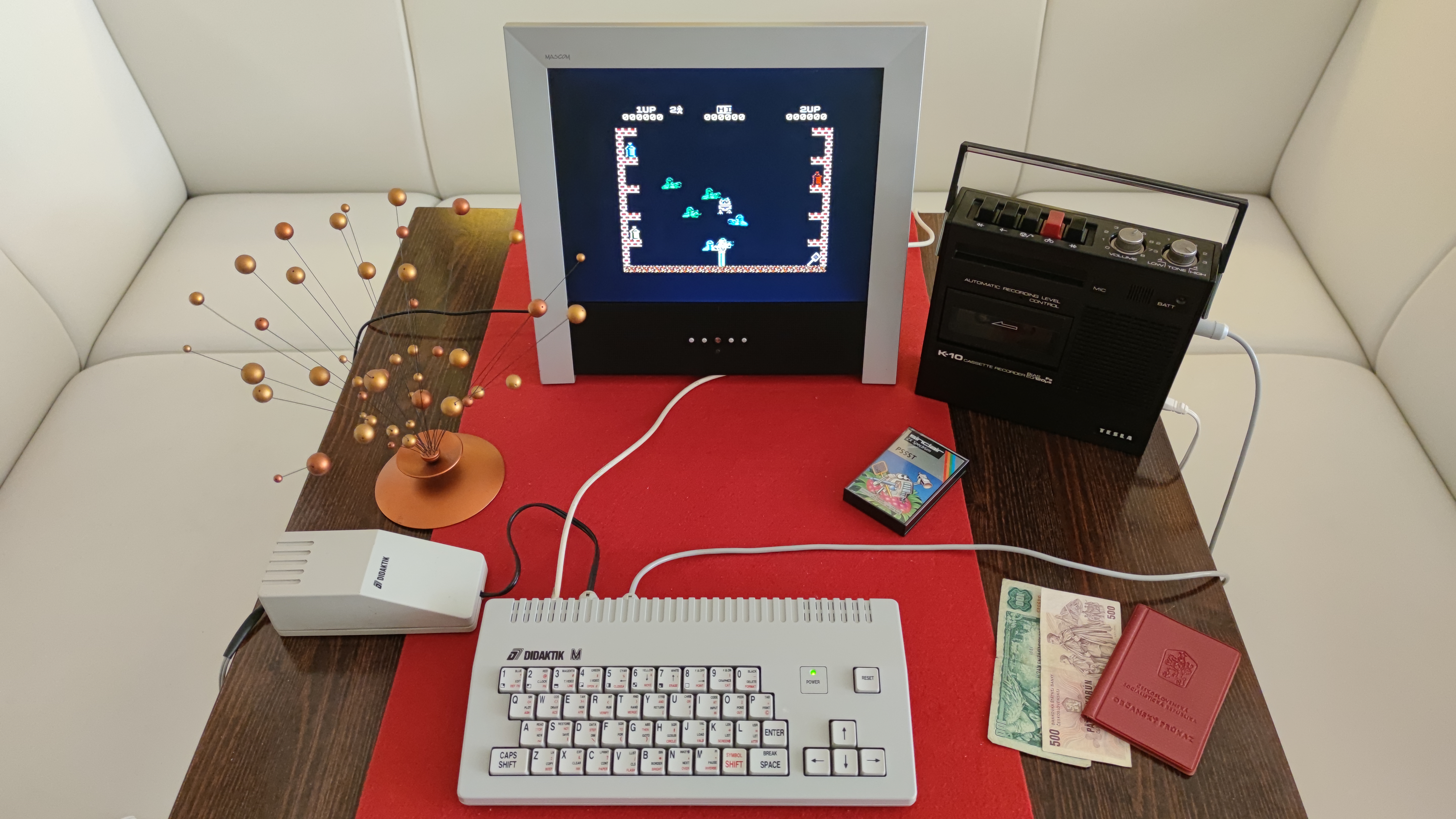

Didaktik M, sestava počítače s monitorem a externím příslušenstvím / Didaktik M, computer setup with monitor and external accessories
Didaktik M, pohled na klávesnici a monitor při běžícím programu / Didaktik M, view of keyboard and monitor with running software
Didaktik M, boční profil původní skříně se světlou klávesnicí / Didaktik M, side profile of original case with light keyboard
Didaktik M, zadní konektorový panel pro magnetofon a periferie / Didaktik M, rear panel with cassette and peripheral connectors
Didaktik M, detail konektoru na zadní hraně skříně / Didaktik M, close-up of connector on rear edge of case
Didaktik M, funkční Didaktik M se zapnutým CRT monitorem / Didaktik M, working Didaktik M with powered CRT monitor
Didaktik M, pohled shora na světlou skříň a čtvercové klávesy / Didaktik M, top view of light case and square keys
Didaktik M, detail předního rohu počítače a směrových kláves / Didaktik M, front corner and cursor keys of computer
Didaktik M, spodní kryt s výrobním štítkem a nožkami / Didaktik M, bottom cover with maker label and feet
Didaktik M, otevřená skříň a vnitřní základní deska s kabeláží / Didaktik M, opened case and internal motherboard with wiring
