Dragon 32

Země / Country:
Wales / Wales
Rok / Year:
1982
Česky / Czech:
Na první pohled vypadá Dragon 32 jako klasický britský domácí počítač z počátku osmdesátých let. Uvnitř však místo obvyklého Z80 nebo 6502 pracuje Motorola MC6809E, jeden z technicky nejzajímavějších osmibitových procesorů své doby. Waleský Dragon Data uvedl tento stroj v srpnu 1982 jako ambiciózní alternativu k ZX Spectru, BBC Micro i dalším domácím počítačům. Zákazník za přibližně 199 liber získal 32 KB RAM, plnohodnotnou klávesnici, barevnou grafiku a BASIC dostupný ihned po zapnutí. Nešlo o úplně originální návrh: Dragon byl blízkým příbuzným amerického Tandy TRS-80 Color Computer, přezdívaného CoCo. Právě toto příbuzenství mu pomohlo rychle vzniknout, ale zároveň znamenalo několik nepříjemných kompromisů.
Za vznikem Dragonu stála původně hračkářská firma Mettoy, známá například kovovými autíčky Corgi. Konstrukční tým pracoval na návrhu odvozeném od referenční architektury společnosti Motorola, s procesorem 6809, obvodem MC6883 SAM pro řízení paměti a videočipem MC6847. První prototyp s pracovním jménem Pippin vznikl koncem roku 1981. Výroba se rozběhla ve Swansea a podnik Dragon Data se následně přesunul do průmyslové oblasti Kenfig poblíž Port Talbotu, stále ve Walesu. Firma tak na rozdíl od mnoha tehdejších „papírových“ projektů dokázala počítač dostat rychle od oznámení do obchodů. Dragon 32 se začal prodávat v srpnu 1982. Dobová reklama používala výstižný slogan „Fire Your Imagination“, tedy „Rozpal svou představivost“.
Srdcem systému je Motorola MC6809E na přibližně 0,89 MHz. Frekvence na papíře vypadá proti některým soupeřům nízká, ale instrukční sada 6809 je poměrně vyspělá. Nabízí dva osmibitové akumulátory, které lze spojit do šestnáctibitového registru D, dvojici šestnáctibitových indexových registrů a dvě hardwarové ukazatele zásobníku. Procesor tím poskytoval elegantní prostředky pro assembler a strukturovanější programy. Písmeno E označuje variantu s externím hodinovým signálem. Systém má 32 KB RAM a 16 KB ROM, kde sídlí Microsoft Extended Colour BASIC. Tento interpret byl na domácí počítač dobře vybavený a zahrnoval příkazy pro grafiku, hudbu, práci s kazetou a připojenými zařízeními. Po zapnutí se počítač spustí přímo do BASICu, bez načítání operačního systému z diskety.
Grafiku zajišťuje Motorola MC6847 Video Display Generator. Standardní textová obrazovka má pouze 32 znaků na 16 řádcích a její znaková sada v běžném režimu neposkytuje plnohodnotná malá písmena. Některé znaky se dají zobrazovat pomocí inverzního nebo semigrafického režimu, to ale není srovnatelné s pohodlným psaním školních textů na BBC Micro. Grafické režimy zahrnují například 256 × 192 bodů ve dvou barvách a 128 × 192 ve čtyřech barvách. Nižší semigrafické režimy mohou používat více barev, například 64 × 48 bodů s osmi barvami. MC6847 ale nepodporuje hardwarové sprity a barevnost ve vysokém rozlišení je omezená. To byl handicap především v době, kdy se herní zákazníci začali orientovat na ZX Spectrum a Commodore 64.
Dragon 32 má překvapivě zajímavý zvuk. V technických souhrnech se někdy uvádí „1bitový beeper“, ale jde o zjednodušení. Hardwarové schéma používá šestibitový digitálně analogový převodník, který CPU ovládá programově. Ten umožňuje vytvářet stupňovaný výstupní signál a produkovat více než pouhé zapnutí a vypnutí tónu, i když počítač nemá samostatný tříkanálový hudební čip jako AY nebo SID. Zvukový výstup je proto vhodnější označit jako jeden programově řízený kanál přes 6bitový DAC. Tentýž obvodový princip je navíc využíván při snímání analogových joysticků, jejichž poloha se zjišťuje přes potenciometry a komparátor. Pro Dragon se prodávaly původní dvojice analogových joysticků, které nejsou zaměnitelné za běžné digitální joysticky používané na Atari a Commodore.
Vedle dvou konektorů joysticků má počítač kazetový port, rozhraní pro programové cartridge, televizní vysokofrekvenční výstup, kompozitní videosignál pro monitor a paralelní tiskový port kompatibilní s Centronics. Původní dokumentace Dragon Data podrobně popisuje ovládání magnetofonu, jeho motoru a kontakty tiskového portu. Pozor na často opisovanou chybu: Dragon 32 nemá standardní sériový port RS-232. Ten dostal až pozdější Dragon 64. Kazeta představovala nejběžnější paměťové médium, ale existoval i externí disketový systém DragonDOS, jehož řadič se připojoval do cartridge slotu. Disketové systémy však nelze zaměňovat za běžnou součást základního počítače.
S Tandy CoCo se Dragon podobá procesorem, paměťovou architekturou, MC6847 i odvozeným BASICem. Přesto nejde o dva plně kompatibilní počítače. Liší se rozložením klávesnice, adresami a rutinami ROM, tiskovým rozhraním a tokenizací příkazů BASICu. Program uložený jako tokenizovaný BASIC pro CoCo proto nemusí jít přímo načíst na Dragonu, zatímco některé programy převedené do textového formátu lze snadno upravit. Část programů ve strojovém kódu funguje rovnou, jiné vyžadují zásah. Pouhá výměna cartridge mezi oběma počítači tedy není zárukou úspěchu. Speciální software dokázal kompatibilitu zlepšovat.
V roce 1983 následoval Dragon 64 se 64 KB RAM, světlejším pouzdrem, vestavěným RS-232 a jinou organizací ROM umožňující rozšířený provoz. Přestavba Dragonu 32 na provedení blízké 64 je technicky možná, ale nestačí jen přidat paměťové čipy. Přidávaly se i další úpravy a firmware. Dragon 64 mohl s vhodným disketovým rozšířením používat také systémy FLEX a OS-9. Později se ve Španělsku objevil Eurohard Dragon 200 a jeho upravená varianta 200-E. Firma Dragon Data se totiž už v roce 1984 dostala do nucené správy. Španělská Eurohard převzala výrobní vybavení a projekt, ale sama skončila bankrotem v roce 1987.
Recenzent Gregg Williams v časopise BYTE v lednu 1983 ocenil nabídku funkcí za dané peníze, zároveň však výslovně napsal, že na počítači nevidí nic zvlášť výjimečného. Přesně tím vystihl jeho osud. Dragon měl kvalitní klávesnici, 32 KB RAM standardně a zajímavý procesor, ale v době dramatického růstu trhu domácích her mu chyběla přesvědčivá přednost proti agresivně levným konkurentům. Pro historii počítačů přesto zůstává důležitý: připomíná alternativní osmibitový svět kolem Motoroly 6809, podobně jako americký Color Computer. Kuriózním dozvukem byl americký Tano Dragon, jehož neprodané skladové zásoby bylo podle archivovaných nabídek možné zakoupit nové v originální krabici ještě kolem roku 2017.
English / Anglicky:
At first glance, the Dragon 32 looks like a typical British home computer of the early 1980s. Inside, however, it uses a Motorola MC6809E rather than the more familiar Z80 or 6502. The MC6809 was one of the most sophisticated eight-bit processors of its generation. Welsh manufacturer Dragon Data launched the machine in August 1982 as an alternative to the ZX Spectrum, BBC Micro and other home computers. At approximately £199, buyers received 32 KB of RAM, a proper typewriter-style keyboard, colour graphics and BASIC available immediately at power-on. It was not an entirely original design: the Dragon was a close relative of the American Tandy TRS-80 Color Computer, widely known as the CoCo. That family resemblance accelerated development but also introduced compromises.
The project began at Mettoy, the toy manufacturer associated with Corgi die-cast cars. Its engineering team built upon Motorola's reference architecture using the MC6809 processor, MC6883 Synchronous Address Multiplexer for memory control and MC6847 video generator. An early prototype codenamed Pippin was completed in late 1981. Initial manufacturing activity was in Swansea, and Dragon Data later moved to the Kenfig industrial area near Port Talbot, still in Wales. Unlike several highly publicised home computers that suffered long launch delays, the Dragon reached retailers relatively soon after it was announced. It went on sale in August 1982. Contemporary advertising used the memorable slogan “Fire Your Imagination.”
The machine's processor is a Motorola MC6809E running at approximately 0.89 MHz. This seemingly modest clock speed does not fully describe its abilities. The instruction set has two eight-bit accumulators which can be combined into a sixteen-bit D register, two sixteen-bit index registers and two hardware stack pointers. It is an elegant machine for assembly-language programming and relatively structured systems software. The E suffix identifies the processor version requiring external clock signals. Standard memory consists of 32 KB RAM and 16 KB ROM containing Microsoft Extended Colour BASIC. The interpreter includes commands for graphics, sound, cassette storage and peripheral control. The machine boots straight into BASIC without requiring a disk-based operating system.
The Motorola MC6847 Video Display Generator provides the screen display. Its standard text screen is limited to 32 columns and 16 rows. In ordinary character mode there is no satisfactory native lower-case alphabet, although inverted and semigraphics techniques offer workarounds. This restricted the machine's appeal for serious word processing and education when the BBC Micro could provide much more flexible text output. Graphics modes include 256 × 192 pixels in two colours and 128 × 192 in four colours. Lower-resolution semigraphics modes, for example 64 × 48 pixels, can display eight colours. The MC6847 has no dedicated hardware sprites, and high-resolution colour options are limited. By the time the games market expanded rapidly, this placed the Dragon at a disadvantage against such machines as the ZX Spectrum and Commodore 64.
Its sound hardware is more interesting than a simple one-bit beeper. Some abbreviated specifications use that term, but the Dragon provides a software-controlled signal via a six-bit digital-to-analogue converter. It can generate a range of output levels rather than only switching a tone on and off. This is still a single software-driven audio channel rather than a multichannel sound chip such as the AY or SID. The analogue joystick system is related to this circuitry: the machine reads the position of joystick potentiometers through comparator logic. Dragon Data sold dedicated analogue joysticks, which should not be confused with the familiar switch-based Atari or Commodore controllers.
Connections include two analogue joystick ports, a cassette recorder interface, a slot for ROM program cartridges, a television RF output, composite monitor video and a Centronics-compatible parallel printer port. Dragon Data's original manual documents cassette motor control and the printer connector pinout. One frequently repeated error deserves correction: the Dragon 32 did not include a standard RS-232 serial interface. That was added to the later Dragon 64. Cassette was the normal storage medium, although an optional external disk subsystem was supported through a controller cartridge and the DragonDOS environment. Such a disk system should not be listed as built into the base computer.
The Dragon and the Tandy CoCo share the same general CPU, video architecture and Microsoft-derived BASIC. Nevertheless, they are not completely compatible. They differ in keyboard wiring, ROM entry points, printer arrangements and BASIC keyword token codes. A tokenised CoCo BASIC cassette program may not load directly on a Dragon, whereas programs saved in ASCII can often be adapted easily. Some machine-code programs run unchanged and others require patching. A matching-looking cartridge alone is therefore no guarantee of interoperability. Utilities to retokenise BASIC and adapt software appeared as the market developed.
Dragon Data introduced the Dragon 64 in 1983. It added RAM, a standard RS-232 connection and revised ROM capabilities, with a lighter-coloured case distinguishing many examples. A Dragon 32 can be substantially upgraded, but conversion to a fully equivalent Dragon 64 requires more than simply adding RAM. The expanded platform could support disk-based systems including FLEX and OS-9 when equipped appropriately. Eurohard later produced further Dragon derivatives in Spain, notably the Dragon 200 and 200-E. Dragon Data itself entered receivership in 1984, the Spanish Eurohard company acquired the project and equipment, but ultimately went bankrupt in 1987.
Writing for BYTE in January 1983, reviewer Gregg Williams praised the Dragon's generous features for its price while concluding that there was nothing especially exceptional about it. This captured the machine's dilemma. Its keyboard was good, 32 KB was generous at launch and the processor was attractive to programmers, yet it lacked an obvious competitive advantage in a fiercely priced games market. The Dragon remains important because it represents a different branch of eight-bit microcomputing based around the Motorola 6809, alongside the American Color Computer. A final curiosity concerns the American Tano Dragon, of which unsold new-old-stock boxed units reportedly remained available from California Digital as recently as 2017.
Technické údaje / Specifications
Výrobce / Manufacturer: Dragon Data Ltd., Wales, Velká Británie. Zpočátku Swansea, později Kenfig u Port Talbotu, následné licenční modely Eurohard ve Španělsku / Dragon Data Ltd., Wales, UK, initially Swansea, later Kenfig near Port Talbot, subsequent Eurohard derivatives in Spain
Model: Dragon 32
Rok / Year: 1982
Země / Country: Wales / Wales
Typ / Type: Britský osmibitový domácí počítač Dragon 32, příbuzný Tandy TRS-80 Color Computer / British Dragon 32 eight-bit home computer related to Tandy TRS-80 Color Computer
CPU: Motorola MC6809E, osmibitový procesor s vyspělými 16bitovými registry a dvěma zásobníkovými ukazateli / Motorola MC6809E, eight-bit CPU with advanced 16-bit registers and dual hardware stack pointers
Takt CPU / CPU clock: Přibližně 0,89 MHz / Approximately 0.89 MHz
RAM: 32 KB RAM, možné technické úpravy a přestavby na 64 KB, ale plnohodnotný Dragon 64 vyžaduje více než RAM / 32 KB RAM, 64 KB hardware upgrades possible but full Dragon 64 compatibility requires more than RAM
ROM: 16 KB ROM, Microsoft Extended Colour BASIC / 16 KB ROM containing Microsoft Extended Colour BASIC
Operační systém / Operating system: Microsoft Extended Colour BASIC v ROM, volitelně DragonDOS s diskovým řadičem. Rozšířená rodina Dragon 64 mohla používat také OS-9 a FLEX / Microsoft Extended Colour BASIC in ROM, optional DragonDOS with floppy controller, expanded Dragon 64 systems could also use OS-9 and FLEX
Video / Graphics: Motorola MC6847 VDG, standardně 32 × 16 znaků, grafické režimy 256 × 192 ve 2 barvách, 128 × 192 ve 4 barvách a nižší semigrafické režimy až s 8 barvami / Motorola MC6847 VDG, 32 × 16 text, 256 × 192 in 2 colours, 128 × 192 in 4 colours and low-resolution semigraphics with up to 8 colours
Zvuk / Sound: Jeden softwarově řízený kanál přes 6bitový D/A převodník, nikoli pouze jednobitový spínač / Single software-controlled audio channel through a 6-bit DAC, not merely a one-bit beeper
Média / Storage: Kazetový magnetofon, cartridge ROM a externí diskový systém s volitelným řadičem DragonDOS do cartridge portu / Cassette tape, ROM cartridge and optional external DragonDOS floppy subsystem via controller cartridge
Rozhraní / Interfaces: 2× analogový joystick pro originální potenciometrické ovladače, kazetový port, cartridge, paralelní tiskárna Centronics, RF televizní a kompozitní monitorový výstup, Dragon 32 nemá standardní RS-232 (má jej Dragon 64) / Two analogue joystick ports for potentiometer controllers, cassette, cartridge, Centronics parallel printer, RF television and composite monitor, unlike Dragon 64 there is no standard RS-232 on Dragon 32
Napájení / Power: Vestavěný síťový napájecí zdroj, ověřit místní napěťové provedení na štítku / Internal mains power supply, confirm specific regional voltage rating on the machine label
Rozměry / Dimensions: Přibližně 378 × 323 × 98 mm / Approximately 378 × 323 × 98 mm
Původní cena / Original price: Uvedení ve Velké Británii roku 1982 přibližně 199 GBP / Introductory UK price approximately £199 in 1982

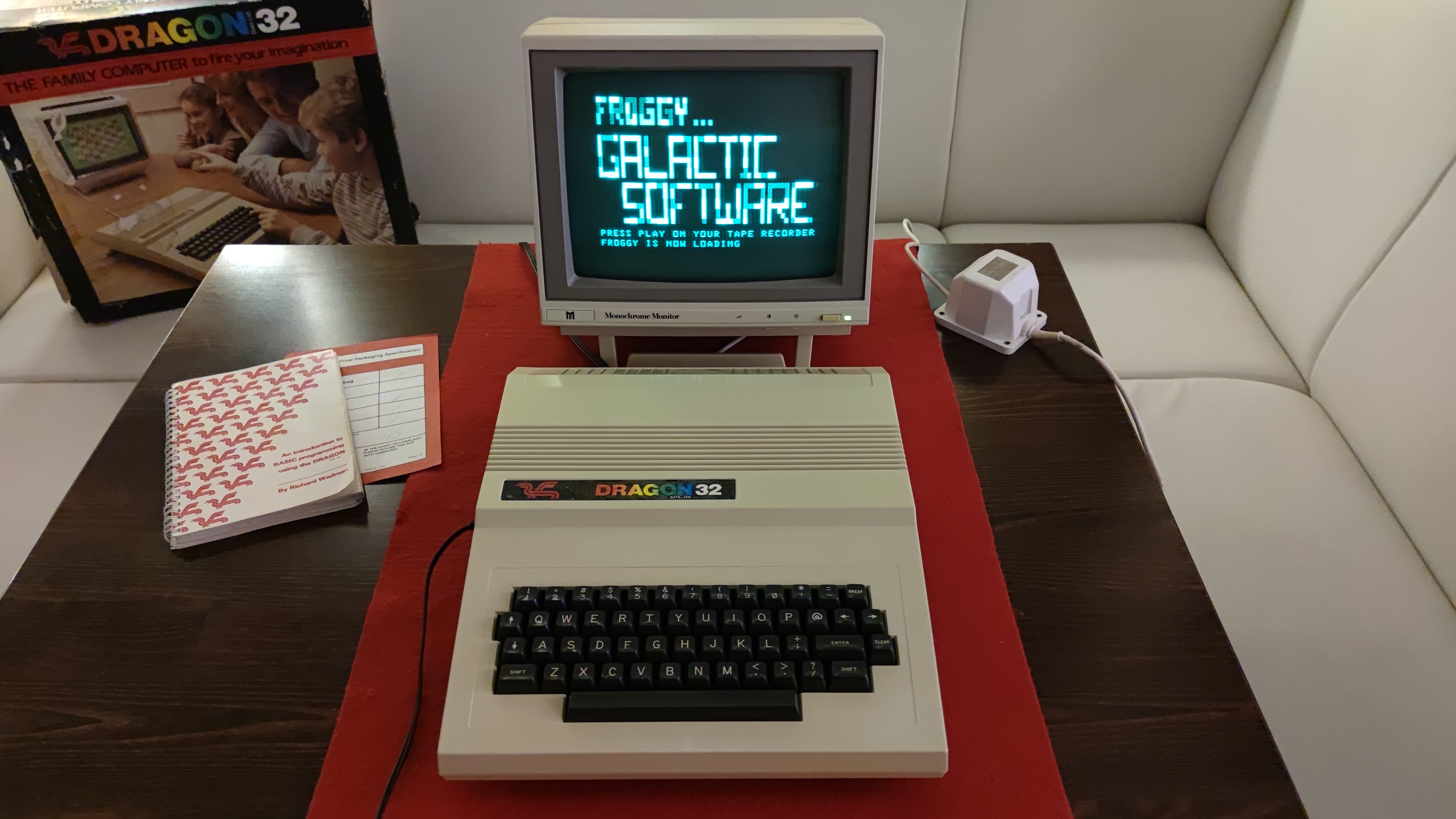

Náš exemplář / Our machine
Svého britského Dragona 32 jsem koupil jako nefunkční počítač. Závada se nakonec ukázala být poměrně jednoduchá: vadný tantalový kondenzátor a rezistor v obvodu kazetového portu. Obě součástky jsem vyměnil a Dragon je nyní funkční. Při opravě jsem také fotografoval jeho základní desku.
Mám jej v originální krabici a postupně se mi podařilo sehnat i původní analogové joysticky Dragon. Ty jsou pro tento počítač důležité, protože nepoužívá běžné spínací joysticky jako Atari nebo Commodore, ale ovladače s potenciometry. Do sbírky tak patří nejen funkční počítač, ale i původní příslušenství.
I acquired my British Dragon 32 in non-working condition. The fault turned out to be relatively straightforward: a failed tantalum capacitor and a resistor in the cassette-port circuit. I replaced both components and the computer is now working. I also photographed its motherboard while carrying out the repair.
My Dragon comes with its original box, and I subsequently managed to obtain the original Dragon analogue joysticks. These are particularly appropriate accessories because the machine uses potentiometer-based controllers rather than the simple digital switch joysticks familiar from Atari or Commodore systems. The collection therefore includes the restored working computer and its original accessories.
