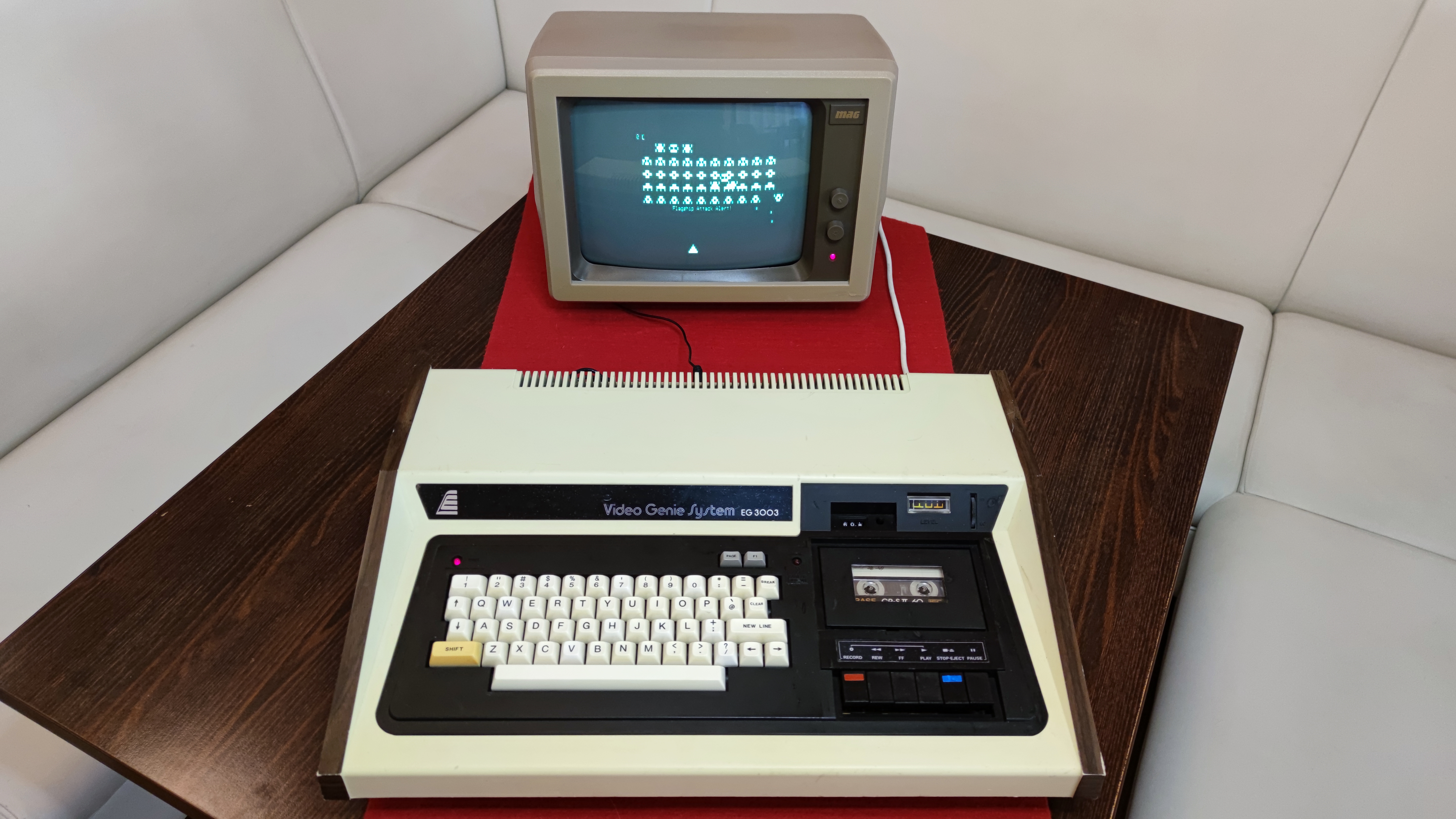

EACA Video Genie EG-3003

Země / Country:
Hongkong / Hong Kong
Rok / Year:
1980
Česky / Czech:
EACA Video Genie EG-3003 je osmibitový mikropočítač hongkongské společnosti EACA, vyráběný od přelomu sedmdesátých a osmdesátých let. Na evropském trhu se prosadil jako dostupnější alternativa k americkému Tandy RadioShack TRS-80 Model I. Nešlo o původní návrh zcela nové architektury, ale o samostatně vyrobený počítač navazující na programové a technické prostředí TRS-80. Video Genie přinesl nápadné velké pouzdro, plnohodnotnou klávesnici a kazetový magnetofon přímo ve společné skříni. Model EG-3003 se vyráběl v několika provedeních, která se od sebe lišila zejména uspořádáním klávesnice, magnetofonem a některými funkcemi firmware.
První zmínky o Video Genie v dobových reklamách pocházejí již z roku 1979, běžná historie modelu však jako začátek prodeje uvádí rok 1980. Pro výrobce EACA představoval vstup na rostoucí trh osobních počítačů. Zatímco originální TRS-80 se prodával v síti Radio Shack, hongkongský stroj se dostával k zákazníkům prostřednictvím nezávislých distributorů. V Británii se objevoval pod značkou Video Genie, v Austrálii a na Novém Zélandu jako Dick Smith System 80, v Severní Americe jako PMC-80 a v Jižní Africe jako TRZ-80. Různá obchodní jména tedy často označovala velmi blízce příbuznou techniku.
Video Genie přitahoval kupující také poměrem ceny a výbavy. Britské Centre for Computing History uvádí pro začátek roku 1980 cenu 425 liber včetně daně. Kupující ale stále potřeboval vlastní monitor nebo televizor. Proti některým konkurenčním sestavám měl EACA výhodu v zabudovaném magnetofonu, protože odpadala potřeba samostatného kazetového přehrávače a jeho propojování s počítačem. Velký černobílý přístroj s klávesnicí vlevo a mechanikou vpravo byl díky tomu na první pohled snadno rozpoznatelný.
Základ tvoří osmibitový mikroprocesor Zilog Z80, v technických přehledech uváděný přibližně na 1,76 až 1,77 MHz. Servisní dokumentace pracuje s krystalovým oscilátorem 10,6445 MHz, jehož kmitočet se pro procesor dělí šesti. Běžný EG-3003 obsahuje 16 KB dynamické RAM, pomocí rozšiřujících zařízení lze paměť doplnit o dalších 32 KB na 48 KB. V ROM o kapacitě 12 KB je interpret Microsoft Level II BASIC. Počítač tak mohl po zapnutí nabídnout prostředí pro okamžité programování bez vkládání diskety či kazety.
Kompatibilita s Tandy TRS-80 Model I otevřela přístup k řadě hotových programů a k velmi podobnému programovacímu prostředí. U obou strojů se využíval procesor Z80, blízké mapování paměti, textový obraz a jazyk BASIC. Přesto se lišily některé hardwarové detaily, uspořádání kláves, kazetové obvody a adresování periferií. Proto není přesné prohlašovat, že každý program a každé rozšíření pro TRS-80 pracuje na Video Genie beze změn. Výrazná část softwaru však byla použitelná, což pomáhalo šíření EG-3003 i mimo původní trh.
Monochromatický obraz lze zobrazit v režimu 64 × 16 nebo 32 × 16 znaků, standardně s velkými písmeny. Takzvaná bloková semigrafika poskytuje logické rozlišení 128 × 48 obrazových prvků. Není to samostatný barevný bitmapový režim: obraz vzniká kombinací grafických částí znakových buněk. Počítač poskytuje kompozitní videosignál pro monitor a televizní výstup prostřednictvím RF modulátoru. S ohledem na velikost znaků mohl být režim 32 znaků na řádku příjemnější při použití běžného televizoru.
Nejvýraznější součástí základní sestavy je magnetofon vestavěný vedle klávesnice. Programy a data se ukládaly na běžné kompaktní kazety přenosovou rychlostí okolo 500 baudů. Samostatný konektor umožňoval připojit také druhý magnetofon. Takové řešení bylo velmi praktické, ale také citlivé na kvalitu pásky, seřízení hlav a správnou úroveň zvukového signálu. Kazetové rozhraní v EG-3003 používá specifické vstupně-výstupní porty a vlastní elektroniku pro tvarování a vyhodnocování datových impulzů. Právě kazetová část byla při přechodu mezi prvními revizemi počítače viditelně vylepšena.
První provedení Video Genie z první poloviny roku 1980 postrádalo klávesy CLEAR a TAB a na magnetofonu nemělo ukazatel úrovně. Druhá revize EG-3003 z konce roku 1980 tyto klávesy přidala, ale naopak odstranila pravý SHIFT. Nejvýraznějším rozpoznávacím znakem je vestavěný VU metr magnetofonu a ovládání hlasitosti. Při načítání programů je možné úroveň signálu sledovat a upravovat, což omezuje chyby způsobené příliš slabým nebo naopak přebuzeným záznamem. Nejde tedy jen o kosmetickou úpravu, ale o praktickou změnu přímo související s hlavním způsobem ukládání softwaru.
Na EG-3003 navázalo koncem roku 1981 provedení Genie I, které přidalo podporu malých písmen a rozšířený firmware s monitorem strojového kódu. Odlišný model Genie II EG-3008 nahradil vestavěný magnetofon numerickou klávesnicí. Další vývoj zahrnoval podstatně výkonnější Genie III a samostatnou řadu Colour Genie EG-2000 s barevným zobrazením. Tyto modely nesmějí být zaměňovány s druhou revizí původního EG-3003. Označení Issue II u původního Video Genie znamená změnu konkrétního provedení, nikoliv automaticky samostatný model Genie II.
Důležitou součástí nabídky byly také rozšiřující jednotky. Externí expander umožňoval přidat paměť, připojit disketové mechaniky, tiskárny a podle výbavy také komunikační rozhraní RS-232 nebo sběrnici S-100. Disková sestava mohla používat software známý z prostředí TRS-80, například NEWDOS/80. Bez těchto rozšíření byl EG-3003 především kazetový počítač s monitorem a vestavěným BASICem. Integrovaná skříň byla pohodlná při běžném domácím používání, ale vyžadovala při opravě současný přístup k počítačovým deskám, napájení a kazetovému mechanismu.
Video Genie sehrál zajímavou roli také za železnou oponou. Maďarské družstvo Híradástechnika Szövetkezet získalo licenci na jeho konstrukci a od roku 1983 vyrábělo školní počítače HT-1080Z a příbuzné HT-2080Z. První maďarské verze využívaly původní desky EACA a místní doplnění. Důležitou inovací byl zvukový obvod AY-3-8910, který poskytoval tři tónové kanály, generátor šumu a programovatelné vstupně-výstupní funkce. Není tedy správné jej označovat jako šestihlasý syntetizátor. Počítače HT měly také odlišnosti klávesnice a podle roku a revize upravené obvody, firmware i další části konstrukce.
U maďarských modelů není možné bez dalšího říct, že každý měl více operační paměti než původní EACA. Starší HT-1080Z vycházely rovněž z konfigurací s 16 KB RAM. Až pozdější varianty, zejména HT-1080Z/64, měly 48 KB RAM a výrazně přepracované desky. Maďarské stroje si přitom zachovaly příbuznost s video a programovou architekturou svého hongkongského předchůdce. Výrazně jiné klávesy včetně pravého SHIFT a další viditelné změny dobře ilustrují, jak se z jedné výchozí konstrukce vyvinula odlišná národní školní řada.
Základní Video Genie neměl standardně specializovaný vícehlasý zvukový syntetizátor. Pro uživatele byly nejdůležitější programování v BASICu, kazetové ukládání, monochromatická grafika a dostupná knihovna kompatibilního softwaru. Dnes je EG-3003 zajímavý nejen jako konkurent TRS-80, ale také jako výchozí bod pro studium pozdějších licenčních úprav, včetně maďarských školních počítačů. Druhá revize s ukazatelem úrovně kazetového záznamu ukazuje, že i zdánlivě nenápadná úprava ovládání mohla ve skutečném provozu znamenat zásadní zlepšení.
English / Anglicky:
The EACA Video Genie EG-3003 is an eight-bit microcomputer built by Hong Kong manufacturer EACA around the turn of the 1980s. In Europe it became a relatively affordable alternative to the American Tandy RadioShack TRS-80 Model I. Rather than introducing an entirely unrelated architecture, EACA created its own machine that closely followed the TRS-80 software and hardware environment. The Video Genie combined a substantial case, a full keyboard and an integrated cassette recorder in a single enclosure. Several EG-3003 revisions appeared, distinguished especially by keyboard layout, cassette facilities and later firmware improvements.
Advertisements for the Video Genie can be traced back to 1979, although 1980 is commonly given as the beginning of its commercial life. The machine marked EACA's entry into the growing personal computer market. While the original TRS-80 was primarily distributed through Radio Shack, the Hong Kong design reached buyers through independent distributors. In Western Europe it was sold as Video Genie, in Australia and New Zealand as the Dick Smith System 80, in North America as the PMC-80 and in South Africa as the TRZ-80. These names often referred to very closely related versions of the same underlying hardware.
Pricing and equipment helped attract customers. The Centre for Computing History reports a British retail price of £425 including VAT in early 1980, although a monitor or television was still required. The internal cassette recorder was an advantage over systems where a separate tape machine had to be purchased and wired up. With the keyboard on the left and a complete cassette mechanism on the right, the sizeable black and light-coloured enclosure made the Video Genie immediately recognisable.
The core of the machine is an eight-bit Zilog Z80 processor, normally quoted at approximately 1.76 to 1.77 MHz. The period service manual describes a 10.6445 MHz master oscillator divided by six to obtain the CPU clock. The standard EG-3003 contains 16 KB of dynamic RAM. Expansion hardware could provide another 32 KB, bringing the common configuration to 48 KB. A 12 KB ROM houses Microsoft's Level II BASIC interpreter, allowing the computer to enter a programming environment immediately after power-on without first loading an operating system from tape or disk.
Compatibility with the Tandy TRS-80 Model I provided access to an established software world and a highly familiar BASIC programming environment. Both designs employed a Z80, similar memory maps, text display and BASIC language features. There were nevertheless differences in hardware details, key layouts, cassette electronics and peripheral interfaces. It would therefore be misleading to call every TRS-80 program and accessory fully interchangeable with the Video Genie. A substantial part of the existing software library was usable, however, and this helped the EG-3003 spread beyond its original market.
The monochrome display supports 64 by 16 or 32 by 16 characters, using uppercase letters in its original standard configuration. Block semigraphics provides a logical resolution of 128 by 48 elements. These are not individually addressable full-colour bitmap pixels: images are built from parts of character cells. A composite video signal is available for a monitor, while an RF modulator allows connection to a television. The wider 32-character mode was especially useful when a conventional television made the standard 64-column text difficult to read.
The most recognisable practical feature is the cassette deck built into the case next to the keyboard. Programs and data were stored on ordinary compact cassettes at roughly 500 baud. A separate connector also allowed a second recorder to be used. This convenient arrangement still depended on tape quality, head alignment and a suitable audio signal level. The cassette interface used dedicated I/O ports and circuitry to convert the recorded waveform into digital pulses. Changes to this part of the computer became an important distinction between its earliest revisions.
The first Video Genie version from early 1980 lacked CLEAR and TAB keys and did not have a cassette level meter. The EG-3003 second revision, released in late 1980, added those keys but removed the right-hand SHIFT key. Its clearest distinguishing feature was the cassette recorder's VU meter and volume control. The user could now monitor and adjust the signal while loading software, reducing errors caused by weak or overdriven recordings. This was not merely a cosmetic redesign but a practical response to the limitations of the main storage medium used by the computer.
In late 1981 the related Genie I appeared, adding lowercase character capability and extended firmware including a machine-code monitor. A different computer, the Genie II EG-3008, replaced the built-in cassette recorder with a numeric keypad. Later products included the more ambitious Genie III and the separate Colour Genie EG-2000 family with colour graphics. These models should not be confused with the EG-3003's second revision. Issue II refers to a version of the original Video Genie design and is not another name for the later Genie II.
Expansion units formed an important part of the product family. External hardware could add RAM, floppy disk controllers, a printer connection and, depending on configuration, RS-232 or an S-100 bus interface. Some floppy-equipped installations used software associated with the TRS-80 world, such as NEWDOS/80. Without additional hardware, the EG-3003 was principally a cassette-based machine with an external display and ROM BASIC. Housing the keyboard, power circuitry and tape mechanism together made everyday operation convenient, but servicing required access to both computer electronics and mechanical tape components.
The Video Genie also acquired an important second life behind the Iron Curtain. Hungarian cooperative Híradástechnika Szövetkezet licensed the basic design and began producing HT-1080Z school computers and related HT-2080Z models from 1983. Early Hungarian examples used original EACA boards together with locally added circuitry. A major enhancement was the AY-3-8910 sound and I/O chip, offering three tone generators, a noise generator and programmable I/O functions. It was not a six-voice synthesiser. The Hungarian computers also developed differences in keyboard arrangement, circuitry, firmware and production methods.
Not every Hungarian computer had more RAM than the original EACA. Early HT-1080Z versions still used 16 KB configurations. Later machines, notably the HT-1080Z/64, supplied 48 KB RAM and redesigned Hungarian circuit boards. Despite those changes, they retained a close relationship to the video and software architecture of their Hong Kong ancestor. The right-hand SHIFT key, revised keyboard layout and other visible details make the difference between the original EG-3003 and its Hungarian descendants easy to demonstrate in a side-by-side display.
The original Video Genie did not include a dedicated multichannel programmable sound synthesiser as standard. Its strengths lay in BASIC programming, cassette storage, monochrome graphics and access to an established body of compatible software. Today the EG-3003 matters not only as a rival to the TRS-80 but also as the starting point for licensed local developments, including Hungary's influential school computers. Its second revision, with the cassette recording level meter, is a reminder that a small change in controls could have a significant effect on everyday reliability.
Technické údaje / Specifications
Výrobce / Manufacturer: EACA International Ltd., Hongkong / EACA International Ltd., Hong Kong
Model: Video Genie EG-3003
Rok / Year: 1980
Země / Country: Hongkong / Hong Kong
Typ / Type: Osmibitový domácí a osobní mikropočítač kompatibilní s TRS-80 Model I / Eight-bit home and personal microcomputer, broadly compatible with TRS-80 Model I
CPU: Osmibitový Zilog Z80 / 8-bit Zilog Z80
Takt CPU / CPU clock: 10,6445 MHz oscilátor dělený šesti, přibližně 1,774 MHz / 10.6445 MHz oscillator divided by six, approximately 1.774 MHz
RAM: 16 KB základní RAM, pomocí expanderu obvykle až 48 KB / 16 KB standard RAM, commonly expandable to 48 KB with expander
ROM: 12 KB ROM s Microsoft Level II BASIC / 12 KB ROM with Microsoft Level II BASIC
Operační systém / Operating system: Microsoft Level II BASIC v ROM, diskové systémy podle rozšíření / Microsoft Level II BASIC in ROM, optional disk operating systems with expansion
Video / Graphics: Monochromatický text 64 × 16 nebo 32 × 16, semigrafika 128 × 48, kompozitní video a RF TV / Monochrome 64 × 16 or 32 × 16 text, 128 × 48 semigraphics, composite video and RF TV
Zvuk / Sound: Bez standardního vícehlasého zvukového syntetizátoru, AY-3-8910 náleží k maďarskému HT / No built-in multichannel sound synthesiser as standard, AY-3-8910 was added in the Hungarian HT
Média / Storage: Vestavěný kazetový magnetofon přibližně 500 baudů s VU metrem v Issue II, konektor druhého magnetofonu, volitelné disketové jednotky / Built-in approximately 500-baud cassette recorder with VU meter on Issue II, second cassette connector, optional floppy drives
Rozhraní / Interfaces: Kompozitní video, RF TV, 50pinový rozšiřující konektor, externí magnetofon, volitelné tiskové, diskové a RS-232 rozhraní / Composite video, RF TV, 50-pin expansion bus, external cassette, optional printer, floppy and RS-232 interfaces
Napájení / Power: Vestavěný síťový napájecí zdroj / Internal mains power supply
Rozměry / Dimensions: Přibližně 540 × 370 × 110 mm / Approximately 540 × 370 × 110 mm
Původní cena / Original price: Britská cena na počátku roku 1980 přibližně 425 GBP včetně daně, bez monitoru / Early 1980 British price approximately £425 including VAT, monitor not included
Náš exemplář / Our machine
Do sbírky jsem získal dva počítače EACA Video Genie EG-3003 od původní majitelky. Ani jeden z nich jsem nemohl jednoduše vystavit jako kompletní funkční stroj. Ze dvou exemplářů se mi však podařilo sestavit a zachránit jeden kompletní počítač, který jsem následně zprovoznil a nafotil. Jde o druhou revizi Video Genie z konce roku 1980, s vestavěným kazetovým magnetofonem, ukazatelem úrovně VU a ovládáním hlasitosti. Na snímcích je vidět i běžící obraz na připojeném CRT monitoru.
Některé fotografie dokumentují vnitřek stroje při práci: dvě desky elektroniky, zdroj, klávesnici a mechaniku magnetofonu. Na dalších jsem svůj EACA postavil vedle maďarského HT-2080Z, který z něj konstrukčně vychází. Oba počítače mají podobné rozměry a vestavěný kazetový přehrávač, ale liší se značením, rozložením kláves a dalšími detaily. U HT-2080Z je dobře vidět také pravý SHIFT, který druhá revize původního EACA nemá.
I acquired two EACA Video Genie EG-3003 computers from a private owner. Neither could simply be presented as a complete, working machine, but I was able to combine the two examples and rescue one complete computer. After bringing it back into working order, I photographed it for my collection. It is the second Video Genie revision from late 1980, with the integrated cassette deck, VU recording level meter and volume control. The photographs also show the machine displaying an image on its connected CRT monitor.
Some photographs document the interior during the work, including the circuit boards, power supply, keyboard and cassette mechanism. In others I placed my EACA next to a Hungarian HT-2080Z, a machine derived from the same design. Both have similarly substantial cases and integral cassette decks, but the nameplates, keyboard layouts and other details differ. The HT-2080Z includes a right-hand SHIFT key, which is absent on the second revision of the original EACA.
