Electronica CIP-03

Electronica CIP-03, rumunský klon ZX Spectrum s procesorem MMN80, originální klávesnicí a připojeným VGA monitorem / Electronica CIP-03 Romanian Spectrum clone with MMN80 processor and VGA display
←
→
Youtube video →

Země / Country:

Rumunsko / Romania

Rok / Year:

1988

Česky / Czech:

Electronica CIP-03 je rumunský osmibitový domácí počítač kompatibilní se Sinclair ZX Spectrum 48K. Vyráběl jej státní podnik Electronica București v Bukurešti na konci osmdesátých a počátkem devadesátých let. Patří k nejznámějším rumunským domácím mikropočítačům, které umožňovaly programovat, učit se a hrát hry bez nákupu drahého západního zařízení. Označení CIP znamená rumunsky Calculator pentru Instruire Personală, tedy počítač pro osobní výuku. Nejde o výrobek ICE Felix, známého jinou rodinou počítačů HC, ale o samostatnou řadu podniku Electronica.

CIP-03 vznikl v Rumunské socialistické republice za vlády Nicolae Ceaușesca. Země byla součástí RVHP, na Západě známé jako Comecon, a stejně jako další státy východního bloku čelila omezením přístupu k moderním západním technologiím. Dovoz některých počítačů a součástek komplikoval systém vývozních kontrol CoCom, ale významnou roli měly také vnitřní hospodářské potíže Rumunska, nedostatek deviz a omezená nabídka spotřební elektroniky. Vlastní výroba počítačů proto nebyla jen otázkou technického prestiže: poskytovala přístup ke vzdělávacímu a programovému vybavení, které jinak bylo pro běžné uživatele obtížně dostupné.

Rumunsko přitom nezačínalo od nuly. Závod ICE Felix vyráběl velké a střední počítače a později domácí řadu HC, včetně HC 85, HC 88 a dalších variant. Existovaly také stroje TIM-S z Temešváru, CoBra z Brašova, počítače řady aMIC nebo profesionální systémy CORAL a INDEPENDENT. Jejich technické základy nebyly všechny totožné: například CORAL a INDEPENDENT patřily do odlišné třídy minipočítačů a CoBra měla vlastní zvláštnosti včetně práce s CP/M. U domácích osmibitů však výrazně převládal vzor ZX Spectra, jehož rozšířený software a relativně jednoduše reprodukovatelná konstrukce byly velkou výhodou.

Počítač Electronica CIP-03 se podle rumunských muzejních pramenů objevil v roce 1988. Některé technické přehledy spojují konkrétní model také s rokem 1990 a v dokumentaci existuje uživatelský manuál z roku 1992. Výroba a prodej pokračovaly do začátku devadesátých let, pro období přibližně 1988 až 1993 se často uvádí odhad kolem 15 000 kusů. Tato hodnota je sběratelsky opakovaná, nikoliv přesný doložený tovární součet. Svou dostupností se CIP-03 zařadil mezi nejrozšířenější rumunské klony ZX Spectra.

Dobové údaje uvádějí cenu přibližně 15 000 rumunských lei, často připodobňovanou k asi 500 americkým dolarům tehdejší doby. Pro místní domácnosti to byla vysoká částka, zvláště ve společnosti s omezenou nabídkou dováženého zboží. Počítač ale poskytoval nejen možnost hraní. Majitel mohl v BASICu psát první programy, pracovat s čísly a textem, vytvářet vlastní grafiku a postupně přejít ke strojovému kódu. Velká knihovna her pro Sinclair ZX Spectrum představovala další podstatnou výhodu kompatibilního hardwaru.

Základem je rumunský osmibitový procesor MMN80CPU, vyráběný podnikem Microelectronica București. Jde o domácí provedení kompatibilní s instrukční sadou Zilog Z80A, taktované přibližně na 3,5 MHz. Běžná konfigurace používá osm dynamických paměťových obvodů a celkem 64 KB fyzické RAM. Adresový prostor procesoru je ovšem rozdělen podobně jako u Spectra: spodních 16 KB obsazuje systémová ROM a pro uživatelský software je současně přístupných 48 KB operační paměti. Proto je CIP-03 běžně označován jako klon ZX Spectrum 48K, přestože má fyzicky osazeno 64 KB RAM.

Na rozdíl od ranějšího CIP-02 má CIP-03 úplnou 16KB paměť ROM s interpretem BASIC přímo uvnitř počítače. Některé předchozí konfigurace využívaly pouze malou zaváděcí paměť a další programové prostředí musely získávat z kazety. ROM modelu CIP-03 je odvozena od systému Sinclair, ale úvodní obrazovka byla upravena: místo původního autorského oznámení se ve spodním řádku objevuje označení BASIC S. Jde o rozpoznávací znak rumunské verze, nikoli o nový operační systém s úplně jinou architekturou. Příkazy a řada programových vlastností zůstaly kompatibilní se Spectrum BASIC.

Obraz je vytvářen v rozlišení 256 × 192 bodů s barevnými atributy po blocích 8 × 8 obrazových bodů. K dispozici je osm základních barev a jejich jasnější varianty prostřednictvím atributu BRIGHT, tedy celkem šestnáct běžně uváděných barevných možností. Textový režim odpovídá uspořádání 32 znaků ve 24 řádcích. Barevnost a způsob práce s hranicí obrazovky, označovanou border, kopírují svět ZX Spectra. Stejně jako u originálu může při souběhu grafiky a atributů vznikat typické přetékání barev v rámci jednotlivých znakových buněk.

CIP-03 byl navržen k připojení k běžnému televizoru, a proto má vysokofrekvenční modulátor RF i kompozitní obrazový výstup. Konektory na zadní straně zahrnují také vstup a výstup pro magnetofon, systémovou rozšiřující sběrnici a napájení. K základní výbavě naopak nepatřil samostatný joystickový port, bylo však možné přidat vhodné externí rozhraní. Díky kompatibilní sběrnici mohou s některými exempláři fungovat také moderní rozšíření původně určená pro ZX Spectrum, například obrazové adaptéry, diagnostické moduly nebo rozhraní joysticku.

Ukládání programů a her probíhalo především na audiokazety. Data se zaznamenávala jako zvukový signál a jejich kvalita závisela na magnetofonu, médiu a správném nastavení úrovní. Některé konstrukční varianty řady CIP přinesly vlastní možnosti rychlejšího kazetového přenosu. Pro běžné použití ale byla nejdůležitější možnost načítat software kompatibilní se Sinclair ZX Spectrum. Připojování dalších periferií zajišťovala systémová sběrnice, po vhodném rozšíření bylo možné používat i pokročilejší ukládání než obyčejnou kazetu.

Namísto původní gumové membránové klávesnice ZX Spectra dostal CIP-03 čtyřicet jednotlivých tlačítkových spínačů. Jejich stisk je výraznější a méně pohodlný než u kvalitní kancelářské klávesnice, mechanické kontakty však mohou při používání dobře odolávat opotřebení. Existovaly varianty označované modrá a červená. Rumunské muzeum upozorňuje, že se ve skutečnosti lišilo především barevné provedení štítku u klávesnice a jeho okolí, nikoliv celá barva skříně. Typické je i mohutné žebrované větrání na horním krytu a oranžové modelové označení.

Zvuk poskytuje jednoduchý jednobitový generátor typu Sinclair Spectrum a vestavěný reproduktor s výkonem kolem půl wattu. Pro uživatele to znamená zvukové efekty a příkazy BEEP, nikoliv samostatný tříhlasý hudební syntetizátor. Při načítání kazetových programů bývá vnitřní reproduktor překvapivě hlasitý a běžný ovladač hlasitosti počítač nemá. Hlasitý přenos dat, trvající často několik minut, patřil k charakteristickému zvukovému doprovodu domácího programování této doby.

Z elektronického hlediska je deska CIP-03 zajímavá množstvím samostatných logických obvodů. Vedle MMN80 obsahuje dynamické paměti, programové ROM a několik desítek obvodů TTL, které zajišťují řízení sběrnice, obraz, časování a další funkce. Stav jednotlivých součástek i způsob pájení mohou být pro dnešní opravy důležitější než samotná kompatibilita se Spectrem. Právě tato kombinace rumunského procesoru, domácí konstrukce a známého britského softwarového prostředí dělá z CIP-03 výmluvný doklad počítačové historie pozdního socialismu a prvních let po jeho pádu.

English / Anglicky:

The Electronica CIP-03 is a Romanian eight-bit home computer compatible with the Sinclair ZX Spectrum 48K. It was manufactured by the state-owned Electronica București enterprise in Bucharest during the late 1980s and early 1990s. It became one of the better-known Romanian home microcomputers, making programming, educational work and games available without requiring the purchase of an expensive imported Western machine. CIP stands for Calculator pentru Instruire Personală, meaning Computer for Personal Instruction. It was a separate product of Electronica rather than a model from ICE Felix, which made the better-known HC family of computers.

The CIP-03 emerged in the Socialist Republic of Romania under Nicolae Ceaușescu. Romania belonged to the Council for Mutual Economic Assistance, known in English as Comecon, and like other Eastern Bloc countries faced barriers to obtaining advanced Western technology. CoCom export controls restricted some computing equipment and components, but Romania's internal economic problems, lack of foreign currency and restricted consumer electronics market were equally significant. Domestic computer production was therefore more than an exercise in technological prestige. It provided a way to supply educational hardware and software that ordinary users could otherwise struggle to acquire.

Romanian computing had a longer history than its ZX Spectrum clones alone. ICE Felix produced larger computing systems and then the HC 85, HC 88 and other home computer models. Other projects included the TIM-S in Timișoara, CoBra in Brașov, aMIC and the professional CORAL and INDEPENDENT systems. They did not all share one computer architecture: CORAL and INDEPENDENT belonged to different classes of minicomputers, while CoBra introduced distinctive facilities including CP/M compatibility. Among Romanian home eight-bit machines, however, the Sinclair ZX Spectrum architecture was especially influential because it was relatively straightforward to reproduce and had a huge existing library of software.

Romanian museum collections date the introduction of the CIP-03 to 1988. Some specialist technical listings associate the model with 1990, and a surviving user manual was published in 1992. Manufacturing and retail availability continued into the early 1990s. For approximately 1988 to 1993, collector literature often repeats an estimate of 15,000 computers produced. This is an approximate historical figure rather than a verified factory count. The CIP-03 is consequently often described as one of the most widespread Romanian ZX Spectrum clones.

The contemporary price was approximately 15,000 Romanian lei, often compared with about 500 US dollars at the time. That was a substantial expense for a Romanian household, particularly in an economy with limited access to imported consumer products. The computer offered more than games, however. Owners could begin with BASIC programming, experiment with mathematics, text and graphics, and eventually learn Z80 machine code. Access to the large Sinclair Spectrum software library was an important further attraction of a compatible design.

The machine uses a Romanian-made MMN80CPU eight-bit processor, produced by Microelectronica București. This is a locally manufactured device compatible with the Zilog Z80A instruction set, running at approximately 3.5 MHz. A normal configuration has eight dynamic RAM chips for a total of 64 KB of physically installed memory. The processor's address space, however, follows the familiar Spectrum arrangement: the lower 16 KB is occupied by the system ROM, leaving 48 KB directly accessible to ordinary user programs. For this reason the CIP-03 is described as a ZX Spectrum 48K-compatible computer even though 64 KB of physical RAM is fitted.

Unlike the earlier CIP-02, the CIP-03 provides a complete 16 KB ROM containing its BASIC interpreter. Some previous CIP variants used a much smaller boot ROM and needed the main programming environment to be loaded from tape. The CIP-03 firmware derives from the Sinclair software but has a modified startup display. Instead of the original copyright message, the words BASIC S appear on the lower line of the screen. This identifies the Romanian firmware variant rather than a wholly different operating architecture. The language, commands and many software conventions remain compatible with Spectrum BASIC.

The video system produces a 256 by 192 pixel picture with colour attributes assigned to blocks of eight by eight pixels. It offers eight base colours with brighter variants selected by the BRIGHT attribute, commonly described as sixteen colour choices. Text display is organised into 32 columns and 24 lines. The colour scheme and handling of the screen border follow the original Spectrum approach. As with the British machine, colour attributes can produce characteristic colour clashes when objects of different colours occupy the same character cell.

The CIP-03 was intended to connect to a normal television. It therefore has an RF television modulator and a composite video output. Rear connections also provide cassette audio input and output, an expansion bus and external power. A dedicated joystick socket was not included on the standard computer, although suitable external interfaces were available. Through the compatible expansion bus, some surviving machines can use modern accessories designed for the ZX Spectrum, including video adapters, diagnostics and joystick interfaces.

Programs and games were normally stored on ordinary audio cassette tape. Digital information was recorded as sound, and successful loading depended on the recorder, tape quality and suitable signal levels. Some designs within the CIP family provided their own facilities for faster cassette transfer. For everyday users, however, the main advantage was the possibility of loading software compatible with the Sinclair ZX Spectrum. The expansion bus could also support more advanced storage methods when suitable peripherals were fitted.

Instead of the original Spectrum's rubber membrane keyboard, the CIP-03 has forty individual pushbutton switches. Typing is firmer and generally less comfortable than on a good office keyboard, but the separate switches can withstand extended use well. Versions were sold as blue or red models. According to a Romanian museum, the main difference was the colour of the keyboard's printed surround and key background rather than an entirely different case colour. The computer is also recognisable by the large ribbed ventilation area across its upper cover and its orange model markings.

Sound comes from a basic single-bit, Spectrum-style output driving a built-in loudspeaker rated at approximately half a watt. It produces beeps and simple game effects rather than the voices of a dedicated three-channel music synthesiser. The speaker can be surprisingly loud during cassette loading, and the machine has no conventional volume adjustment. Listening to the computer reproduce its tape-loading signal for several minutes was an unmistakable part of the home computing experience.

The CIP-03 motherboard is also distinctive because of its numerous separate logic devices. Alongside the MMN80 are dynamic RAM chips, program ROM and dozens of TTL logic devices that control the system bus, video generation, timing and other functions. Component condition and the quality of solder joints can be important considerations for restoration today. The combination of a Romanian processor, locally produced hardware and a familiar British software environment makes the CIP-03 an excellent illustration of computing in the final years of socialist Romania and the beginning of the post-1989 period.

Technické údaje / Specifications

Výrobce / Manufacturer: Electronica București, Bukurešť, Rumunsko / Electronica București, Bucharest, Romania

Model: CIP-03

Rok / Year: 1988

Země / Country: Rumunsko / Romania

Typ / Type: Osmibitový domácí a vzdělávací počítač kompatibilní se ZX Spectrum 48K / Eight-bit ZX Spectrum 48K-compatible home and educational computer

CPU: Rumunský MMN80CPU, kompatibilní se Zilog Z80A, Microelectronica București / Romanian MMN80CPU compatible with Zilog Z80A, Microelectronica București

Takt CPU / CPU clock: 3,5 MHz / 3.5 MHz

RAM: 64 KB fyzické dynamické RAM, z toho v běžné mapě Spectrum 48 KB pro programy / 64 KB physical DRAM, of which 48 KB available in standard Spectrum memory map

ROM: 16 KB ROM s rumunsky upraveným Spectrum BASIC-S, úvodní nápis BASIC S / 16 KB ROM containing modified Spectrum BASIC-S, displaying BASIC S at startup

Operační systém / Operating system: ROM BASIC-S, upravený interpretr Sinclair ZX Spectrum 48 BASIC / ROM BASIC-S, modified Sinclair ZX Spectrum 48 BASIC interpreter

Video / Graphics: 256 × 192 pixelů, text 32 × 24, osm barev a dvě úrovně jasu, kompozit a RF, můj kus s rozhraním ZX-VGA-JOY přes sběrnici / 256 × 192 pixels, 32 × 24 text, eight colours and two brightness levels, composite and RF, my example uses expansion-bus ZX-VGA-JOY

Zvuk / Sound: Jednobitový Spectrum pípák, vestavěný reproduktor kolem 0,5 W, bez regulace hlasitosti / Spectrum-type one-bit beeper, approximately 0.5 W built-in speaker, no volume adjustment

Média / Storage: Externí audiokazeta, případné další úložiště prostřednictvím vhodného rozšíření / External audio cassette, optional alternative storage through compatible expansion

Rozhraní / Interfaces: Magnetofon CAS, kompozitní video, RF anténní výstup, zadní expanzní sběrnice, bez vestavěného portu joysticku / CAS cassette, composite video, RF television output, rear expansion bus, no built-in joystick connector

Napájení / Power: Externí 5 V DC přibližně 3 A, kladný střed konektoru / External 5 V DC approximately 3 A, centre-positive connector

Rozměry / Dimensions: Přibližně 330 × 280 × 65 mm / Approximately 330 × 280 × 65 mm

Původní cena / Original price: Přibližně 15 000 rumunských lei kolem roku 1988, dobově přirovnáváno k asi 500 USD / Approximately 15,000 Romanian lei around 1988, roughly compared with US$500 at the time

Náš exemplář / Our machine

Česky / Czech:

Můj Electronica CIP-03 je podle datování obvodů z roku 1989. Má rumunský procesor MMN80, původní napájecí zdroj a zachovalou tmavou skříň s oranžovým označením.

Počítač funguje, ale kompozitní i RF výstup mají obrazovou vadu. V oblasti BORDER se při načítání programů z kazety zrcadlí části textu a grafiky. Stejný projev je vidět při diagnostice z ROM. Paměť RAM jsem otestoval bez nalezených chyb.

Pro provoz používám rozhraní ZX-VGA-JOY od Sintech-shop.cz. Přes VGA je obraz čistý a počítač bez problémů spouští programy. Vyzkoušel jsem také další rozhraní pro ZX Spectrum. Původní kompozitní a RF výstup zůstávají vadné.

English / Anglicky:

I date my Electronica CIP-03 to 1989 from its integrated circuit markings. It contains a Romanian MMN80 processor, its original power supply and a well preserved dark enclosure with orange markings.

The computer works, but both composite and RF video outputs have a fault. While loading programs from cassette, parts of the text and graphics appear in the BORDER area. The same fault occurs during ROM diagnostics. I tested the RAM without finding errors.

I use a ZX-VGA-JOY interface purchased from Sintech-shop.cz. It produces a clean VGA picture and allows me to run the computer normally. I also tested other ZX Spectrum interfaces. The original composite and RF video outputs remain faulty.

Zdroje / Sources

https://muzeuldecalculatoare.ro/ro/items/cip-03-electronica

https://muzeulvirtual.ro/imagini/electronica-cip-03/

https://www.z80-romania.ro/CIP_03-63

https://www.z80-romania.ro/CIP_01-34

https://www.gamtv.it/electronica.html

https://www.marketwatch.ro/articol/13182/Scurta_istorie_a_informaticii_romanesti_%281957-1990%29/pagina/2

https://cronica-it.github.io/evenimente/1970/fabrica-de-calculatoare/

https://en.wikipedia.org/wiki/List_of_ZX_Spectrum_clones

Fotodokumentace / Photo documentation

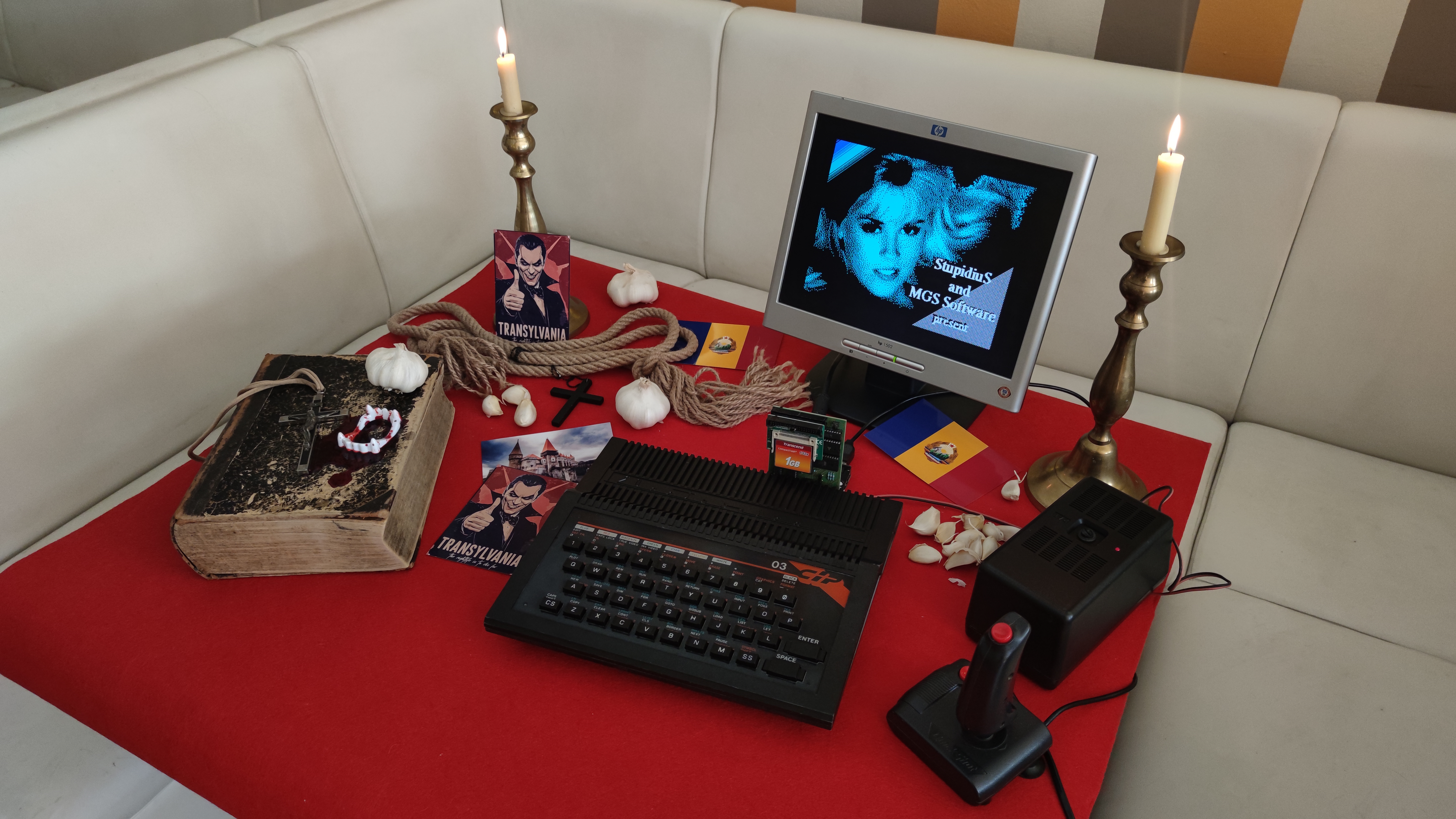

Electronica CIP-03 s funkční hrou na monitoru, rumunské rekvizity / Electronica CIP-03 running a game on monitor with Romanian props
Electronica CIP-03 zepředu s monitorem a rumunskou vlajkou / Electronica CIP-03 front view with monitor and Romanian flag
Rumunský CIP-03, originální 40klávesová klávesnice a oranžové logo / Romanian CIP-03, original forty-key keyboard and orange badge
CIP-03, detail modelového označení 03 CIP na klávesnici / CIP-03, close-up of 03 CIP model lettering
Electronica CIP-03 z pravého předního rohu, klávesnice a kryt / Electronica CIP-03 viewed from front right, keyboard and casing
Zadní konektory Electronica CIP-03 pro kazetu, video a rozšíření / Electronica CIP-03 rear ports for cassette, video and expansion
Spodní kryt Electronica CIP-03 s výrobními štítky / Underside of Electronica CIP-03 with production labels
CIP-03 při rozebrání, klávesnicový propojovací kabel a elektronika / Disassembled CIP-03 with keyboard ribbon and electronics
Detail rumunského procesoru MMN80 na desce CIP-03 / Close-up of Romanian MMN80 CPU on CIP-03 board
Electronica CIP-03 s herní grafikou a typickou tmavou skříní / Electronica CIP-03 with game graphics and characteristic dark case
CIP-03 z horního pohledu s rumunskou vlajkou a napájecím zdrojem / Top view of CIP-03 with Romanian flag and power supply
Electronica CIP-03, klínovitá skříň a původní napájecí adaptér / Electronica CIP-03 wedge-shaped housing with original adapter
CIP-03, boční detail mechanických tlačítek a větrání / CIP-03, side detail of mechanical keys and ventilation
CIP-03, nízký boční profil a větrací žebra horního krytu / CIP-03, low case profile and upper ventilation ribs
Žebrovaný horní kryt Electronica CIP-03 s větráním / Ribbed upper case of Electronica CIP-03 with ventilation
Otevřený Electronica CIP-03 na pracovním stole, základní deska / Opened Electronica CIP-03 on workbench showing motherboard
Základní deska Electronica CIP-03 s rumunskými TTL obvody / Electronica CIP-03 motherboard with Romanian TTL logic
Vstupní a obrazové obvody CIP-03 vedle kovového RF modulátoru / CIP-03 video circuits beside metal RF modulator
