Elehobby Movit 2 MV-9505 MSX-Wizard

ELEHOBBY MOVIT2 MV-9505 MSX Wizard, 1984, originální japonský robot na pásech, výukové programování přes cartridge počítače MSX, funkční restaurovaný exemplář / Japanese tracked programmable MSX robot
←
→

Země / Country:

Japonsko / Japan

Rok / Year:

1984

Česky / Czech:

Roku 1984 dostal japonský majitel počítače MSX neobvyklou možnost. Mohl si napsat program, vyjmout cartridge z počítače, zasunout ji do malého pásového robota a pozorovat, jak robot příkazy vykonává bez připojeného počítače. Právě tak funguje Elehobby MOVIT2 9505 MSX Wizard, známý rovněž pod označením MV-9505 a v distribuční síti Sanyo jako KA-MV-9505. Vypadá jako malá kosmická sonda s průhlednou kupolí a dvěma pásy, ale jeho nejzajímavější součástkou není motor ani blikající světlo. Je jí vyjímatelná paměťová cartridge. Toto zařízení představuje velmi působivý příklad japonské výukové robotiky z první poloviny osmdesátých let.

Slovo robot má přitom český původ. Josef Čapek jej navrhl svému bratru Karlovi pro divadelní hru R.U.R., Rossumovi univerzální roboti. Kniha vyšla roku 1920 a první inscenace měla premiéru 2. ledna 1921 v Hradci Králové. Známější pražské uvedení v Národním divadle následovalo 25. ledna téhož roku. Původně šlo o umělé dělníky z dramatické fikce, nikoli o současné elektronické stroje s motory a programovou pamětí. Název se však rychle ujal na celém světě a přišel i do Japonska jako ロボット, vyslovované robotto. O šest desetiletí později jej japonští konstruktéři přenesli na skutečnou programovatelnou hračku.

Výrobce MOVIT2 nevznikl jako velká počítačová korporace. Jeho historie začala v obchodě KAHO ve Fukuoce, kde společnost Kaho Musen prodávala elektroniku a součástky. Historie firmy sahá do roku 1949. V roce 1973 připravila pět prvních stavebnic ELEKIT a roku 1977 založila divizi ELEHOBBY, která elektronické stavebnice rozšířila po celém Japonsku. Důležitým impulzem byly děti, které přicházely do obchodu s technickými knihami a chtěly sestavit vlastní rádia. Zakladatel Tsunao Yanase si uvědomil, že jim může práci usnadnit stavebnicemi s vybranými součástkami a srozumitelným návodem.

Program robotických stavebnic MOVIT odstartoval roku 1980. V roce 1982 vznikl také humanoidní robot PAL s mikroprocesorovým řízením a hlasovou syntézou. Následující rok začal export a v roce 1985 byla řada MOVIT vystavena například na světové výstavě v Cukubě a na veletrzích v Paříži a New Yorku. Právě do tohoto vývojového prostředí patří MOVIT2 MSX Wizard. V roce 1994 byla samostatně založena společnost EK Japan, která převzala obchod s výrobky ELEKIT. Současná EK Japan sídlí v Dazaifu v prefektuře Fukuoka a pokračuje ve výrobě výukových elektronických a robotických stavebnic. Není proto správné uvádět rok 1970 jako datum jejího založení.

MOVIT2 MSX Wizard se podle japonských dobových záznamů prodával od prosince 1984. Stál 12 800 jenů a v reklamách byl prezentován jako vzdělávací nástroj, který učí postupnému zadávání instrukcí. Nabízela jej ELEHOBBY a v Japonsku jej distribuovala také společnost Sanyo. Oznámení a recenze se objevovaly v časopisech zaměřených na MSX, včetně japonských MSX Magazine a MSX Computer Magazine. Historické přehledy uvádějí tento robot mezi prvními malými robotickými zařízeními určenými přímo pro počítačový standard MSX. Nelze z toho ovšem vyvozovat, že šlo o prvního programovatelného robota na světě.

MSX je osmibitový počítačový standard zavedený roku 1983. Jeho výhodou byla kompatibilita mezi řadou různých značek. Program napsaný pro běžný MSX se měl spustit také na počítači jiného výrobce, pokud splňoval požadovanou specifikaci. Pro MOVIT2 postačuje počítač MSX s minimálně 16 KB operační paměti. K programování není nutný model značky Sanyo. Lze použít vhodný MSX od různých výrobců. Právě to pomohlo výrobci prodávat robota jako samostatné příslušenství a nikoli jako součást jedné proprietární počítačové sestavy.

Postup práce je jednoduchý a zároveň velmi elegantní. Nejprve se speciální cartridge MOVIT2 zasune do slotu vypnutého počítače MSX. Po zapnutí se spustí programovací software uložený v její ROM. Uživatel vybere sled kroků, nastaví jejich průběh a uloží je do paměti cartridge. Teprve potom ji vyjme a zasune do robota, do konektoru v jeho přední části. Po spuštění robot načítá dříve připravenou sekvenci. Počítač MSX tak slouží jako programovací stanice. Při samotném pohybu už nemusí být zapnutý ani fyzicky připojený k robotovi.

Dobově doložené menu programu nabízí položky Edit na klávese F1, Charge na F2 a Discode na F3. V editoru lze připravit pohybovou sekvenci a následně ji přenést do paměti. Princip je odlišný od moderní robotiky založené na bezdrátovém spojení, čidlech a průběžném vyhodnocování okolí. MOVIT2 není vybaven autonomním plánováním trasy a nepočítá svou polohu v prostoru. Vykonává časově uspořádané pokyny, které mu připravil člověk. Z výukového hlediska je to výhodné, protože uživatel přímo vidí vztah mezi konkrétními kroky programu a výsledným pohybem.

Uvnitř samotného robota není běžný mikroprocesor. Zásadní elektronika se nachází v cartridge. Její paměť RAM tvoří integrovaný obvod Sharp LH5101L3 s organizací 256 × 4 bity, tedy celkem 1024 bitů neboli 128 bajtů. Každá adresa tak obsahuje čtyřbitové slovo určující stav řídicích výstupů pro daný krok. Programovací ROM nese označení LH233107 a na desce jsou i běžné logické obvody 74LS123, 74LS32 a 74LS04. Podrobná analýza originálního hardwaru od nadšenců do MSX tento princip potvrdila. Čítač v robotu postupně mění adresu paměti a výstupy podle uložených bitů spínají jednotlivé části mechanismu.

Čtyři řídicí bity umožňují teoreticky šestnáct kombinací výstupů, ale neznamená to šestnáct samostatných druhů pohybu. Dva bity obsluhují pohony levého a pravého pásu, další ovládají světlo a zvukový bzučák. Jde o jednoduché zapínání a vypínání funkcí, nikoli o šestnáctistavový řídicí procesor. Robot tak může jet vpřed, zatočit díky rozdílnému chodu pásů, rozsvěcet světelný efekt nebo vydat zvuk. Program může mít až 256 čtyřbitových kroků. Přesná délka pohybu závisí na časování čítače a podobě sestavené sekvence.

Právě zde přichází nejobdivuhodnější technický detail. Cartridge má superkondenzátor, který udržuje obsah její statické RAM po odpojení od napájeného MSX. Není tedy potřeba zapsat celý program do elektronicky mazatelné paměti. Jakmile je cartridge vložena do robota, dostane znovu napájení a pokračuje ve čtení uložených hodnot. Výdrž bez napájení není neomezená. Podle návodu se uvádí přibližně deset hodin a závisí na kondenzátoru, jeho stáří a odběru paměti. Je to chytré řešení, protože lze používat levnější paměť RAM, ale přesto přenášet program mezi dvěma zařízeními.

Robot má dva pásové podvozky, průhlednou kupoli se součástkami a vlastní bateriový prostor. Pásy pohání dvojice malých stejnosměrných motorů. Jejich zapnutím či vypnutím lze řídit směr jízdy. Originální konstrukce používá gumové pásy s pravidelnými zuby, které přesně zapadají do hnacích kol. V průběhu desetiletí však takové pásy tvrdnou, praskají a ztrácejí pružnost. Proto je u dochovaných exemplářů stav pryžových částí často větším problémem než samotné integrované obvody.

Vyměnit původní pásy za průmyslové ozubené řemeny není úplně samozřejmé. Je nutné vybrat vhodnou šířku, profil zubů a obvod. U řady Optibelt XL má profil rozteč 5,08 mm. Typ 050 XL 138 má šířku 12,7 mm, 69 zubů a roztečnou délku 350,52 mm. Typ 050 XL 140 má stejnou šířku a profil, ale 70 zubů a délku 355,6 mm. Rozdíl jediného zubu znamená přibližně pět milimetrů v obvodu. U malého robota je to znatelné, protože větší řemen může sklouzávat a kratší více napínat převody i hřídele motorků. Vhodná volba závisí na skutečném opotřebení konkrétního podvozku.

MOVIT2 patří mezi velmi zajímavé produkty japonské výukové elektroniky také proto, že v sobě spojuje několik světů. Má vzhled vědeckofantastického robota, pohon připomínající miniaturní pásové vozidlo a paměťovou kartu, která se fyzicky přenáší mezi počítačem a strojem. Přitom nepotřebuje složitý řídicí software běžící uvnitř robota. Uživatel vidí, že krátký program lze rozložit na jednoduché signály, které spouštějí motory, světla a zvuk. Princip, který bývá v moderních elektronických hračkách ukryt hluboko ve firmwaru, je zde přímo viditelný na úrovni digitálních obvodů.

English / Anglicky:

In 1984, a Japanese MSX computer owner could do something wonderfully unusual. They could write a program, remove a cartridge from the computer, insert it into a small tracked robot and watch the robot execute those instructions without the computer attached. That is how the Elehobby MOVIT2 9505 MSX Wizard works. It is also known as the MV-9505, or KA-MV-9505 in Sanyo distribution. With its clear dome and two caterpillar tracks, it resembles a miniature space explorer. Its most ingenious feature, however, is not the motors or the blinking lamp but the removable program cartridge. It is a remarkable example of Japanese educational robotics from the first half of the 1980s.

The word robot itself has Czech origins. Josef Čapek suggested it to his brother Karel for the play R.U.R., Rossum's Universal Robots. The work was published in 1920 and its first stage performance took place on 2 January 1921 in Hradec Králové. The better-known production in Prague's National Theatre followed on 25 January. The robots in the play were artificial workers from science fiction rather than today's motorised electronic machines. Nevertheless, the name rapidly spread around the world and entered Japanese as ロボット, pronounced robotto. More than sixty years later it was being used for actual programmable electronic toys.

The maker of the MOVIT2 did not begin life as a large computer corporation. Its history leads to the KAHO electronics shop in Fukuoka, where Kaho Musen sold electronic appliances and components. The business originated in 1949. In 1973 it developed its first five ELEKIT electronics kits, followed in 1977 by the ELEHOBBY division which began selling kits throughout Japan. The idea was inspired by children who visited the shop carrying technical books and looking for parts to build radios. Founder Tsunao Yanase decided to make their projects more accessible through convenient component kits and instructions.

The MOVIT robot-kit series started in 1980. In 1982 the company developed PAL, a humanoid robot equipped with microcomputer control and voice synthesis. Overseas exports began in 1983. In 1985, MOVIT products were exhibited at the Tsukuba science exposition and at toy fairs in Paris and New York. The MOVIT2 MSX Wizard belongs to this era of rapid experimentation with electronics education. EK Japan was established as a separate company in 1994, inheriting the ELEKIT product business. Based in Dazaifu, Fukuoka Prefecture, EK Japan continues to develop educational electronic and robotic kits. The founding of Kaho Musen and the incorporation of EK Japan are two different historical events.

Japanese contemporary records date the release of the MOVIT2 MSX Wizard to December 1984. Its list price was 12,800 yen. Advertisements presented it as an educational product intended to teach programming through sequences of commands. It was offered by ELEHOBBY and also distributed in Japan by Sanyo. Contemporary references appeared in periodicals including MSX Magazine and MSX Computer Magazine. Historical hardware databases regard it as one of the first small robots specifically designed for MSX computers. This should not be confused with claiming it was the world's first programmable robot, a much broader and older category.

MSX was an eight-bit home computer standard introduced in 1983. A key advantage was compatibility across machines sold under different brands. Software designed for a standard MSX could generally run on models from various manufacturers if they met the relevant requirements. The MOVIT2 requires an MSX with at least 16 KB of working RAM. It is not restricted to one particular Sanyo computer. Compatible machines from other MSX manufacturers can serve as programming stations. This allowed ELEHOBBY to sell the robot as a separate accessory rather than make it part of a proprietary hardware bundle.

Programming the robot is simple and ingenious. First the MOVIT2 cartridge is inserted into the slot of a switched-off MSX computer. On startup, the software stored in the cartridge ROM provides an editor for selecting actions and arranging their sequence. The resulting program is saved to RAM inside the cartridge. The user then removes the cartridge and inserts it into a socket on the front of the robot. Once started, the robot executes the stored sequence. The MSX serves as the programming station rather than the robot's permanently attached controller. During movement, the computer need not remain connected or even powered on.

The contemporary cartridge software has three main menu options: Edit using F1, Charge using F2 and Discode using F3. Users can prepare a sequence and transfer it to the cartridge's memory. This approach is very different from present-day robotics with wireless links, sensors and continuous navigation calculations. The MOVIT2 does not autonomously plan a path through its environment or calculate its position. It follows the instructions prepared in advance by a human. From an educational point of view, this is particularly useful because students can clearly observe the connection between program steps and mechanical movement.

The robot itself does not contain a conventional CPU. The essential programmable electronics are inside the cartridge. Its memory uses a Sharp LH5101L3 static RAM chip organised as 256 by four bits, a total of 1,024 bits or 128 bytes. Each memory location stores a four-bit control word defining the active outputs for one step. The program ROM bears the identification LH233107, accompanied by common logic chips including 74LS123, 74LS32 and 74LS04. Detailed reverse engineering by MSX enthusiasts has confirmed this arrangement. Inside the robot a counter advances through successive addresses, and the four output bits control different parts of the mechanism.

Four bits provide sixteen possible combinations of output states, but that does not mean the robot has sixteen distinct kinds of movement. Two bits control the left and right track motors while the others operate a light and a buzzer. This is essentially on-and-off control of individual outputs, not a sophisticated sixteen-mode navigation computer. The robot can move forwards, turn by changing the two motor states, flash a light and produce sound. The stored sequence can contain up to 256 four-bit steps. The duration of the actions depends on the controller timing and the sequence that was programmed.

The most ingenious electronic detail is the supercapacitor inside the cartridge. It maintains the static RAM contents for a period after the cartridge has been disconnected from the MSX. The program therefore does not have to be written to an electrically erasable non-volatile memory. After insertion into the robot, power becomes available again and the sequence can be read. Retention time is limited and depends on the capacitor's condition, age and memory current. The original instructions reportedly mention around ten hours. It was a clever way of using economical static RAM while providing a removable program that could travel between two devices.

The machine uses two caterpillar tracks, a transparent dome with visible electronics and its own rear battery compartment. The tracks are driven by small DC motors. Switching each motor on or off changes the direction of travel. The original design used rubber tracks with regular teeth engaging the drive wheels. Over decades, these rubber parts harden, crack and lose elasticity. On surviving MOVIT2 robots, the condition of the tracks can therefore present a more immediate restoration challenge than the electronic logic chips themselves.

Substituting industrial timing belts for the original tracks requires careful attention to width, tooth pitch and circumference. Optibelt XL-profile belts have a pitch of 5.08 mm. The 050 XL 138 is 12.7 mm wide, has 69 teeth and a pitch length of 350.52 mm. The 050 XL 140 has the same width and tooth profile but 70 teeth and a pitch length of 355.6 mm. A single tooth represents approximately five millimetres of circumference, enough to make a noticeable difference on a small robot. The longer belt can slip, while the shorter one places slightly more tension on the motor shafts and drive mechanism. Choosing a replacement therefore involves a practical trade-off.

The MOVIT2 is particularly interesting because it connects several aspects of 1980s Japanese engineering. It has the appearance of a science-fiction robot, the drive system of a miniature tracked vehicle and an electronic program card physically transferred between computer and machine. Yet the robot requires no elaborate operating system or central microprocessor of its own. A short program is ultimately reduced to simple electrical signals controlling motors, lights and sound. This makes the internal workings easier to understand than those of many modern electronic toys where the programming logic is hidden inside a microcontroller.

Technické údaje / Specifications

Výrobce / Manufacturer: ELEHOBBY divize Kaho Musen, Fukuoka, Japonsko, distribuce také Sanyo. Nástupce EK Japan Co., Ltd. založen jako samostatná společnost 1994 / ELEHOBBY division of Kaho Musen, Fukuoka, Japan, also distributed by Sanyo. Successor company EK Japan independently incorporated in 1994

Model: Elehobby Movit 2 MV-9505 MSX-Wizard

Rok / Year: 1984

Země / Country: Japonsko / Japan

Typ / Type: Pásový programovatelný výukový robot a hardwarová periferie pro MSX, vyjímatelná cartridge s programem / Tracked educational programmable robot, MSX hardware accessory with removable program cartridge

CPU: Robot nemá vlastní mikroprocesor. Řídicí logika postupně adresuje čtyřbitovou RAM cartridge, naprogramování vyžaduje externí 8bitový MSX počítač / No CPU inside robot. Counter logic reads four-bit cartridge RAM, programming is performed on an external eight-bit MSX computer

Takt CPU / CPU clock: Bez vlastního CPU a jeho taktovací frekvence, časování kroků logickým čítačem / No CPU clock, sequence timing by logic counter

RAM: V cartridge Sharp LH5101L3, statická 256 × 4 bitová RAM, 1024 bitů = 128 bajtů programu, záloha superkondenzátorem. MSX host vyžaduje nejméně 16 KB RAM / Sharp LH5101L3 256 × 4-bit SRAM in cartridge, 1,024 bits = 128 bytes, backed by supercapacitor. At least 16 KB RAM required in host MSX

ROM: Programovací software v ROM cartridge Sharp LH233107, s logikou 74LS123, 74LS32 a 74LS04 / Programming software in cartridge ROM Sharp LH233107 with 74LS123, 74LS32 and 74LS04 logic

Operační systém / Operating system: Robot nemá operační systém, programovací prostředí v ROM MSX cartridge, počítač musí být standardní MSX s alespoň 16 KB RAM / No operating system in robot, MSX cartridge ROM programming application, any compatible MSX with minimum 16 KB RAM

Video / Graphics: Robot bez obrazového výstupu, editor programů se zobrazuje na připojeném MSX. Programové menu Edit F1, Charge F2, Discode F3 / No robot video output, programmer displays on MSX host with Edit F1, Charge F2 and Discode F3 menus

Zvuk / Sound: Vlastní bzučák, spínání programovými výstupy 4bitové RAM / Built-in buzzer driven by programmed four-bit RAM outputs

Média / Storage: Maximálně 256 čtyřbitových programových kroků ve statické RAM cartridge, superkondenzátor udržuje program při přenesení k robotovi, můj kus vydržel přibližně 16 hodin / Up to 256 four-bit program steps in cartridge SRAM, supercapacitor retains sequence during transfer, my example held data for approximately 16 hours

Rozhraní / Interfaces: Vyjímatelná cartridge se nejprve zasouvá do slotu MSX počítače a poté do předního konektoru robota. Vstupy START a STOP na dokumentovaných exemplářích, pohon dvou pásů, signalizační světlo a bzučák / Removable cartridge connects first to MSX then front robot socket. START and STOP inputs on documented examples, two track motors, lamp and buzzer

Napájení / Power: Baterie v těle robota, v mém exempláři jedna 9V baterie a dvě AA, programová cartridge zálohovaná superkondenzátorem / Robot powered by batteries, my example uses one 9V and two AA cells, supercapacitor backup inside programming cartridge

Rozměry / Dimensions: Hmotnost mého exempláře přibližně 700 g včetně baterií, originální rozměry neměřeny / My example approximately 700 g including batteries, original dimensions not measured

Původní cena / Original price: 12 800 japonských jenů při uvedení v prosinci 1984 / 12,800 Japanese yen on release in December 1984

Náš exemplář / Our machine

Česky / Czech:

Můj japonský ELEHOBBY MOVIT2 MSX Wizard 9505 mám v původní barevné krabici. Dochovala se také speciální MSX cartridge s programovacím softwarem, tištěný návod a původní obaly. Na prvních fotografiích ukazuji jednotlivé strany krabice, její vnitřní výplně a kompletní příslušenství. Robot má typickou průhlednou kupoli, modročerné pásy a bateriový prostor vzadu. Pro programování jsem použil počítače MSX ze své sbírky.

Největším problémem byly původní gumové pásy. Za desítky let zkřehly a popraskaly, takže s nimi robot nemohl správně jezdit. Při hledání náhrady jsem si pomohl výpočtem délky a počtu zubů a vybral dvě průmyslové varianty Optibelt. Typ 050 XL 140 se 70 zuby byl trochu volnější a měl tendenci sklouzávat. Typ 050 XL 138 s 69 zuby je napnutější, ale na mém robotovi drží a funguje perfektně. Právě tuto kratší variantu používám na fotografiích i při předvádění. Pásový podvozek je díky výměně znovu funkční.

Vyzkoušel jsem také uchování programu v paměti cartridge. Výrobce uváděl přibližně deset hodin bez napájení, ale v mém vlastním testu vydržela data přibližně šestnáct hodin. Jde o výsledek zkoušky konkrétního kusu, nikoli záruku pro všechny MOVIT2. Samotný robot s vloženými bateriemi váží přibližně 700 g. Používá devítivoltovou baterii a dvě tužkové AA baterie.

V galerii je také vidět robot mezi dalšími kusy techniky a roboty v mé sbírce. Připojil jsem i fotografii velkého kovového robota v Žatci. Připomíná mi český původ slova robot, kterým se v Japonsku pojmenovala i tahle neobvyklá hračka. Největší radost mi ale dělá, že se podařilo zachovat nejen krabici a elektroniku, ale obnovit i skutečný pohyb pásového robota.

S pořízením tohoto japonského počítače mi výrazně pomohl Shinya Terasaki, můj přítel z Tokia. Zprostředkoval jeho nákup v Japonsku a postaral se o zaslání do České republiky.

Nahoře na této stránce najdete odkaz na moje amatérské video na YouTube, které jsem natočil mobilním telefonem jako ukázku funkčnosti tohoto počítače.

English / Anglicky:

My Japanese ELEHOBBY MOVIT2 MSX Wizard 9505 came with its original colourful box. The special MSX programming cartridge, printed manual and original packing materials have survived as well. The first photographs document the various sides of the box, the interior packaging and accessories. The robot has its characteristic transparent dome, dark tracks with blue edges and a rear battery compartment. I have used MSX computers from my collection to program it.

The main problem was the original rubber tracks. They had become brittle and cracked after decades, preventing the robot from moving reliably. To find replacements I worked out the correct circumference and tooth count and selected two industrial Optibelt timing belts. The 050 XL 140 with 70 teeth was slightly loose and tended to slip. The 050 XL 138 with 69 teeth is a little tighter but stays on perfectly and works well on my robot. This shorter type is fitted in the gallery photographs and during demonstrations. With the replacement belts, the tracked chassis is working again.

I also tested the retention of data in the cartridge RAM. The manual specified approximately ten hours without power, but in my own test this example retained its program for about sixteen hours. That is a measurement of my particular cartridge, not a guaranteed specification for every MOVIT2. With its batteries installed the robot weighs approximately 700 grams. It uses one 9 V battery and two AA cells.

The gallery also shows the MOVIT2 alongside other robots and computers in my collection. One photograph features a large metal robot in Žatec, a reminder of the Czech origin of the word robot. What makes this example especially enjoyable is that not only the original box and electronics have survived, but the tracked robot can actually move again.

My friend Shinya Terasaki from Tokyo helped me acquire this Japanese computer. He arranged its purchase in Japan and took care of shipping it to the Czech Republic.

At the top of this page, you can find a link to my amateur YouTube video, filmed on a mobile phone to demonstrate the computer in operation.

Zdroje / Sources

https://www.msx.org/wiki/EleHobby_MOVIT2_MV-9505

https://generation-msx.nl/hardware/elehobby/movit2-ka-mv-9505-msx-wizard/179

https://www.msx.org/ja/node/68350

https://www.msx.org/forum/msx-talk/hardware/movit2msx-robot

https://www.elekit.co.jp/about/history.php

https://www.elekit.co.jp/en/about/

https://www.elekit.co.jp/about/outline.php

https://gymnurinae63.rssing.com/chan-51201362/latest.php

https://www.mateza.cz/e-shop/ozubeny-remen-050-xl-138-optibelt-zr

https://www.mateza.cz/e-shop/ozubeny-remen-050-xl-140-optibelt-zr

https://karelcapek.cz/cs/zivot-a-tvorba/karel-capek

https://msxvillage.fr/download/20-manuels-euro/

Fotodokumentace / Photo documentation



Původní krabice ELEHOBBY MOVIT2 9505 MSX Wizard / Original ELEHOBBY MOVIT2 9505 MSX Wizard retail box
Boční strana krabice MOVIT2 9505 s japonským popisem / Japanese information panel on MOVIT2 9505 box
Grafická obálka původního manuálu MSX Wizard / Original MSX Wizard printed manual cover
Otevřený japonský návod k robotovi MOVIT2 / Open Japanese MOVIT2 MSX Wizard manual
MOVIT2 pásový robot s průhlednou kupolí / MOVIT2 tracked robot with transparent dome
Přední prostor robota MOVIT2 pro zasunutí cartridge / MOVIT2 robot programming cartridge insertion area
Zadní strana robotu MOVIT2 a ozubené řemeny / Rear view of MOVIT2 tracked robot with replacement belts
MOVIT2 funkční pásový podvozek po výměně řemenů / MOVIT2 restored tracked chassis with Optibelt belts
Velký kovový robot v Kapucínské zahradě v Žatci / Large metal robot sculpture in Žatec garden
Zadní a boční panel krabice MOVIT2 MSX Wizard / MOVIT2 MSX Wizard package reverse and side
Původní kartonová a polystyrenová výplň MOVIT2 / Original MOVIT2 packaging with foam inserts
Kompletní příslušenství robota MOVIT2 včetně cartridge / MOVIT2 package contents with programmable cartridge
Programovací cartridge ELEHOBBY MOVIT2 9505 / ELEHOBBY MOVIT2 9505 MSX programmable cartridge
MOVIT2 9505 čelní pohled na horní panel / MOVIT2 9505 front view and top control panel
Ozubené pásy Optibelt na robotovi MOVIT2 / Optibelt replacement timing belt tracks on MOVIT2
Bateriová přihrádka robota MOVIT2 otevřená / MOVIT2 open rear battery compartment

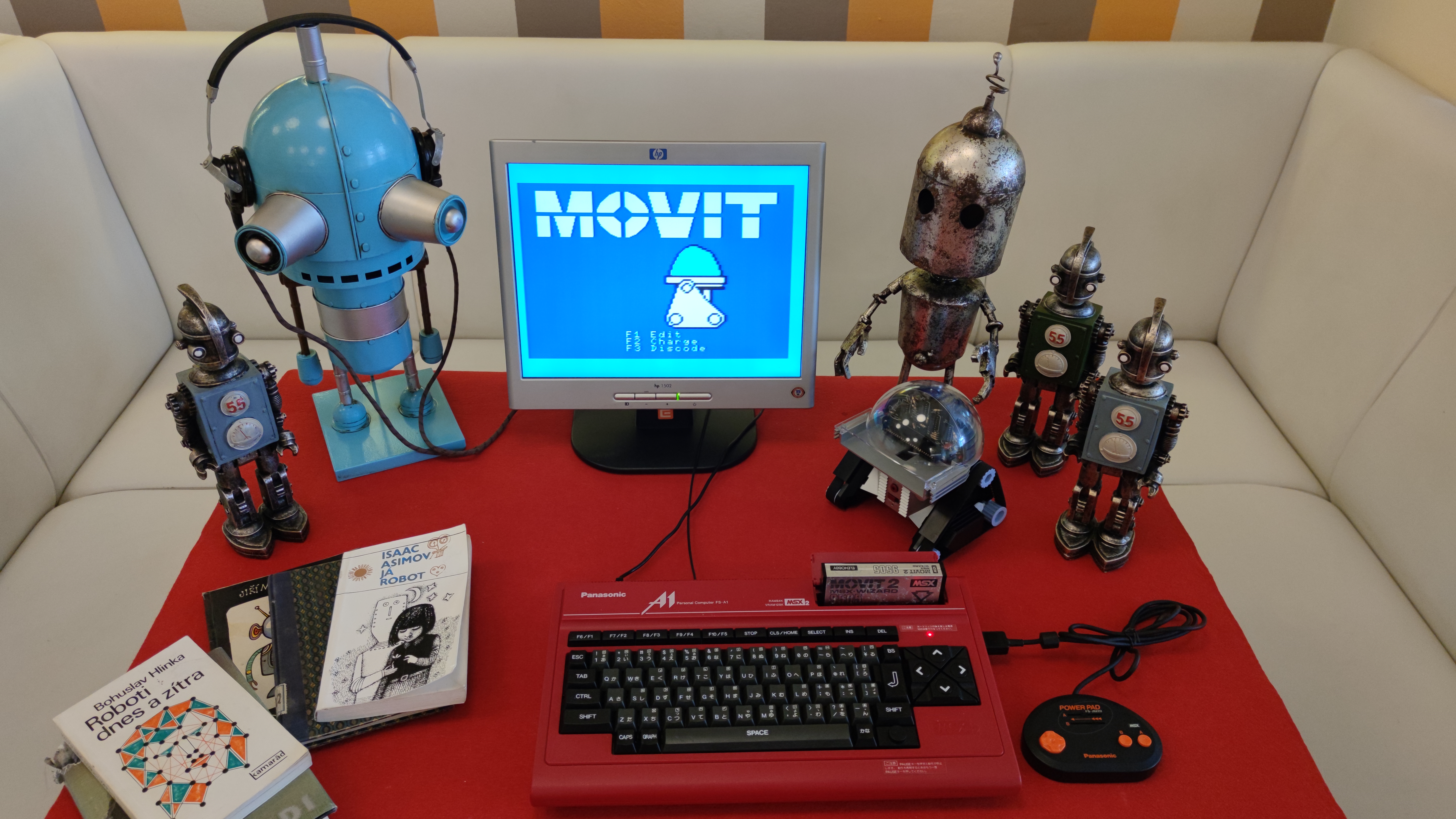

Sbírka robotů a MSX počítač s MOVIT2 v Žatci / MOVIT2 displayed among robots and MSX equipment in Žatec
Japonské MSX a roboti ze sbírky RetroComputer Žatec / Japanese MSX computers and robots in the RetroComputer collection
