Elektronika KR-03M (Электроника КР-03М)

Elektronika KR-03M (Электроника КР-03М), sovětský počítač 1990, Radio-86RK kompatibilní stavebnice s opravou CPU Tesla MHB8080A a CRT řadiče 8275 / Soviet Radio-86RK computer kit Dochována originální krabice s typovým štítkem KR-03M a cenou 383 rublů, výrobní číslo 1165 a 10/1990 / Original boxed kit, 383-rouble price, serial 1165, October 1990.
←
→

Země / Country:

SSSR / Soviet Union (USSR)

Rok / Year:

1990

Česky / Czech:

V Sovětském svazu se na konci osmdesátých let dal domácí počítač koupit nejen jako hotový výrobek, ale také jako stavebnice. Nemuselo přitom jít o krabici plnou jednotlivých součástek. Řada Elektronika KR se prodávala pod označením „Радиоконструктор“ a její zákazník často obdržel již osazenou desku plošných spojů, klávesnici, napájecí část a u některých provedení také hotovou skříň. Právě takový počítač je Elektronika KR-03M (Электроника КР-03М), sovětský osmibit vycházející z populární konstrukce Radio-86RK.

Zkratka KR neznamenala přímo slovo radiokonstruktor. V dobových popisech se vykládá jako „Компьютер радиолюбителя“, tedy počítač radioamatéra. Naproti tomu výraz „Радиоконструктор“ na obalu skutečně označuje stavebnici pro samostatné dokončení a sestavení. Smyslem bylo nabídnout dostupný počítač i lidem, kteří neměli dostatek zkušeností nebo vybavení na výrobu všech desek z časopiseckého návodu. Oproti běžné amatérské konstrukci stačilo podle varianty připojit již hotovou klávesnici, napájecí vodiče a sestavu umístit do krytu.

Předobrazem celé této větve byl počítač Radio-86RK, jehož konstrukci zveřejnil sovětský časopis Rádio v roce 1986. Šlo o skutečně amatérský osmibit, který bylo možné postavit z běžně dostupných obvodů sovětského mikroprocesorového systému KR580. Jeho příznivci se postupně dočkali několika továrních příbuzných, například Mikroši nebo Apogeje BK-01. Elektronika KR patřila mezi nejpřímější průmyslové odvozeniny původního návrhu. První stavebnice KR-01, KR-02 a KR-03 zachovávaly základní uspořádání Radio-86RK, ale lišily se klávesnicí, pamětí, mechanickou konstrukcí a některými úpravami ROM.

Produkce řady KR začala přibližně v letech 1987–1988. Mezi doložené výrobce patřil Uljanovský radiolampový závod, čeboksarský Elektropribor a závod Kopir v Kozmodemjansku v tehdejší Marijské autonomní sovětské socialistické republice. Podle vzpomínek na historii Kopiru tam výrobu KR-03 zahájili v roce 1988. Naproti tomu samostatnou variantu KR-03M ruská muzejní evidence datuje přibližně do let 1990–1992. Není proto správné bez dalšího zaměňovat rok uvedení starší KR-03 s výrobou varianty KR-03M.

Podstatným rozdílem byla mechanická konstrukce. U základní KR-03 dostal radioamatér osazenou desku, napájecí část, klávesnici Elektronika MC7007 a kovové montážní šasi, ale nikoli vždy dokončenou dekorativní skříň. Varianta KR-03M již mohla obsahovat kompletní kryt, u dochovaných kusů například ocelový. Vyskytovala se i provedení s kryty z dalších materiálů. Díky tomu se stavba počítače změnila spíše v dokončení sestavy než v klasické pájení každého odporu a integrovaného obvodu od začátku. To ovšem neznamená, že byly všechny stavebnice od všech výrobců úplně stejné.

Základem elektroniky je osmibitový sovětský procesor KR580VM80A, funkčně kompatibilní s Intelem 8080A. V konstrukci Radio-86RK pracuje přibližně na 1,78 MHz. Údaj není totéž co nominální maximální rychlost samotného mikroprocesoru: při zobrazování textu si řadič DMA pravidelně vyžádá sběrnici a procesor se musí na okamžik zastavovat. Základní počítač používá 16 KB dynamické RAM, některé varianty 32 KB. Právě u sestav z továrny Kopir byla další 16KB banka často namontována do druhého patra nad původními paměťovými obvody. Takto rozšířený počítač mohl při startu zobrazovat text „KR-03-32K“. Bez kontroly konkrétních čipů a jejich zapojení však nelze každému KR-03M automaticky připsat 32 KB.

Systémová ROM monitoru měla kapacitu 2 KB a obsahovala základní rutiny pro ovládání počítače, komunikaci s uživatelem a nahrávání programů. Vedle ní existovala zvláštní ROM znakového generátoru, u původního Radio-86RK měla kapacitu 1 KB. Tyto dvě paměti mají odlišné funkce a není vhodné je zaměňovat. Základní operační prostředí není ani MS-DOS, ani vestavěný plnohodnotný BASIC, ale jednoduchý strojový monitor. Další jazyky, hry a utility bylo nutné zavést ze záznamového média nebo odpovídajícího rozšíření.

Videotechnika stojí na dvojici sovětských integrovaných obvodů KR580VG75 a KR580VT57. První odpovídá řadiči CRT terminálu Intel 8275, druhý řadiči přímého přístupu do paměti Intel 8257. Společně obstarávají čtení obrazových dat, přičemž DMA se zároveň podílí na obnovování obsahu dynamické RAM. Výsledkem je černobílý textový obraz se 64 znaky na řádku a 25 řádky. Pomocí zvláštních znaků a programování obrazového řadiče lze vytvořit pseudografiku, nikoliv však barevnou bitmapovou grafiku známou ze ZX Spectra. Některé aplikace měnily výšku znaků a tím i počet zobrazených řádků.

Důležitou odlišností vůči originálnímu Radio-86RK byla klávesnice Elektronika MC7007, používaná i v dalších sovětských počítačích včetně UKNC. Její kvalitní mechanická konstrukce patřila k přednostem stavebnic. Původní zapojení matice však neodpovídalo standardnímu Radio-86RK, proto bylo třeba upravit monitorovou ROM. Programy, které obsluhovaly klávesnici systémovými rutinami, měly obvykle méně problémů, zatímco část her čtoucích matici přímo správně nereagovala. Časopis Rádio v prosinci 1991 zveřejnil úpravu zapojení, která pomáhala plnou kompatibilitu obnovit.

Programy se běžně načítaly z magnetofonové kazety. Výbava a konektory se lišily podle výrobce a konkrétní sestavy, stejně jako napájecí řešení: existovaly externí transformátorové zdroje i kompaktnější spínané varianty. V řadě KR existoval také model KR-05, ten však již nebyl počítačem kompatibilním s Radio-86RK. Šlo o jinou konstrukci odvozenou ze ZX Spectra, konkrétně ze sovětské desky známé jako Leningrad-1. Příslušnost ke stejné značce tak nezaručovala vzájemnou softwarovou kompatibilitu.

Cena jednotlivých stavebnic se měnila podle součástek a provedení. V historických zdrojích se u starších KR uvádí původně zamýšlených 295 rublů a následné zdražení na 395 rublů, mimo jiné kvůli změnám použitých pamětí a klávesnice. Dochované tovární štítky a dokumenty dokládají, že se stavebnice vyráběly v různých závodech a prodávaly za různé ceny.

English / Anglicky:

In the Soviet Union of the late 1980s, a home computer could be purchased not only as a finished appliance but also as an assembly kit. This did not necessarily mean a cardboard box containing hundreds of loose components. The Elektronika KR series was marketed as a “Радиоконструктор” or radio construction kit, often containing a populated motherboard, a keyboard and power hardware, some versions even had a complete case. The Elektronika KR-03M (Электроника КР-03М) was such a machine, an eight-bit computer closely based on the Soviet Radio-86RK design.

The letters KR are commonly explained as “Компьютер радиолюбителя”, meaning radio amateur's computer. The word “Радиоконструктор” on the original packaging describes the kit itself rather than being the precise expansion of the KR designation. Its purpose was to make a relatively inexpensive personal computer accessible even to people lacking the tools or experience to build one from a magazine circuit diagram. Depending on the version, final assembly might require connecting an already-completed keyboard, wiring power and putting the components into their enclosure.

The inspiration was the Radio-86RK, an amateur computer first published in the Soviet magazine Radio in 1986. Readers could reproduce it using domestically manufactured KR580-family integrated circuits. The design led to several factory-built derivatives, including Mikrosha and Apogey BK-01. Elektronika KR was among the closest industrial adaptations of the original architecture. Early kits KR-01, KR-02 and KR-03 preserved much of the Radio-86RK logic, while varying in keyboard wiring, memory configuration, mechanical arrangement and monitor ROM details.

Production of the KR family began around 1987–1988. Documented manufacturers included the Ulyanovsk Radio Tube Factory, Elektropribor in Cheboksary, and the Kopir works in Kozmodemyansk, then in the Mari Autonomous Soviet Socialist Republic. A retrospective account of Kopir dates its KR-03 production to 1988. The later KR-03M variant is separately dated by a Russian museum to approximately 1990–1992. The introduction date of the older KR-03 should not automatically be assigned to every KR-03M.

Mechanical construction is a major difference between versions. A standard KR-03 kit could include the populated circuit board, power hardware, an Elektronika MC7007 keyboard and a metal mounting chassis, but not necessarily a complete external case. The KR-03M could be supplied with a finished enclosure, including substantial steel examples. Other materials were also used on surviving versions. Consequently, building the computer often meant completing and assembling partially finished modules rather than soldering every resistor and chip from scratch. However, not all kits from all three factories were identical.

The processor is the Soviet KR580VM80A, an eight-bit equivalent of the Intel 8080A. In the original Radio-86RK circuit it runs at approximately 1.78 MHz. That clock rate must be distinguished from the processor's effective throughput. The display DMA controller repeatedly requests control of the bus, temporarily stopping the CPU to transfer screen data. Standard memory is 16 KB of dynamic RAM, although 32 KB versions also existed. Kopir-built systems sometimes added a second 16 KB bank mounted above the first row of memory chips. Such machines could display “KR-03-32K” at startup. The mere model name KR-03M is not sufficient evidence that every unit has 32 KB of memory.

The system monitor occupies 2 KB ROM and supplies basic operating routines, user commands and cassette program loading. There is also a separate character-generator ROM, in the original Radio-86RK its capacity was 1 KB. These memories have different functions and should not be confused. The computer does not boot an IBM-style DOS or a full BASIC interpreter built into the main monitor ROM. Additional programming languages, games and utilities have to be loaded from external media or an appropriate expansion.

Video generation depends on two Soviet chips, the KR580VG75 and KR580VT57. The first performs the function of the Intel 8275 CRT terminal controller, while the second is compatible with the Intel 8257 DMA controller. Together they move character and screen data, the DMA logic also helps refresh dynamic RAM. The standard video display is monochrome text with 64 columns and 25 rows. Special characters and controller programming can produce semigraphics, but the machine has no Spectrum-style colour bitmap display. Some software changes character height to alter the number of lines shown.

A distinctive part of the KR family was the Elektronika MC7007 keyboard, also found in Soviet systems including the UKNC. Its substantial mechanical construction was a selling point. Unfortunately its matrix wiring differed from the original Radio-86RK, requiring adjustments to the monitor ROM. Programs using the standard keyboard routines generally behaved better, whereas games that read the keyboard matrix directly could malfunction. The magazine Radio published a compatible keyboard wiring modification in December 1991, allowing enthusiasts to address this problem.

Programs were normally stored on audio cassettes. Power supplies and connectors varied with the manufacturer and kit version, including external transformer units and compact switching supplies. The wider KR family also included the KR-05, but that was no longer a Radio-86RK-compatible machine. It was a ZX Spectrum clone based on the Soviet Leningrad-1 design. Membership in the same product range therefore did not imply software compatibility.

Retail prices depended on the version and its components. Historical material about the early KR kits mentions an intended price of 295 roubles, later increased to 395 roubles partly because of changes in memory components and keyboards. The price of 383 roubles is documented by a handwritten entry on the original cardboard box label of my KR-03M. It is direct evidence for the price of this example, not a universal price for every version or factory. This is a handwritten amount on the original label of the surviving cardboard box, not an estimate from secondary literature. The printed box artwork says Elektronika KR-03, while the attached factory label from Elektropribor in Cheboksary specifies KR-03M. The computer itself is marked serial number 1165 and production date 10/1990.

Technické údaje / Specifications

Výrobce / Manufacturer: Elektropribor (Электроприбор), Čeboksary, SSSR, podle označení na krabici, jiné varianty řady vyráběly také Uljanovsk a Kopir / Elektropribor, Cheboksary, USSR, as identified on original box, other KR-family versions were also made in Ulyanovsk and by Kopir

Model: KR-03M

Rok / Year: 1990

Země / Country: SSSR / Soviet Union (USSR)

Typ / Type: Sovětský osmibitový domácí počítač a polohotová stavebnice Radiokonstruktor, Radio-86RK kompatibilní, model KR-03M v ocelové skříni / Soviet eight-bit kit and home computer Radiokonstruktor, Radio-86RK compatible, steel-cased KR-03M

CPU: Původně sovětský KR580VM80A (Intel 8080 kompatibilní), v mém exempláři po opravě Tesla MHB8080A / originally Soviet KR580VM80A (Intel 8080 compatible), restored example uses Tesla MHB8080A

Takt CPU / CPU clock: Přibližně 1,78 MHz podle základní architektury Radio-86RK / Approximately 1.78 MHz following the original Radio-86RK architecture

RAM: Obvykle 16 KB dynamické RAM, některé varianty 32 KB, přesné osazení mého kusu nebylo samostatně ověřeno / Usually 16 KB DRAM, some variants 32 KB, exact RAM fitted in my unit not separately verified

ROM: 2 KB systémový monitor v ROM, zvlášť ROM znakového generátoru (u Radio-86RK 1 KB), monitor upraven pro klávesnici MC7007 / 2 KB system monitor ROM, separate character generator ROM (1 KB in Radio-86RK), monitor modified for MC7007 keyboard

Operační systém / Operating system: 2KB systémový monitor Radio-86RK v ROM s úpravou pro klávesnici MC7007, aplikační software a BASIC se načítají zvlášť / 2 KB Radio-86RK system monitor adapted for MC7007 keyboard, applications and BASIC loaded separately

Video / Graphics: Černobílý text 64 × 25 znaků, pseudografika, CRT řadič KR580VG75 (Intel 8275), DMA KR580VT57 (Intel 8257). U mého kusu byl vadný CRT řadič opraven výměnou / Monochrome 64 × 25 text and semigraphics, KR580VG75 (Intel 8275) CRT controller and KR580VT57 (Intel 8257) DMA. The defective CRT controller was replaced in my machine

Zvuk / Sound: Základní konstrukce bez samostatného hudebního syntezátoru / Original configuration lacks a dedicated music synthesizer

Média / Storage: Kazetový magnetofon, volitelná uživatelská rozšíření a případné ROM disky, žádná originální disketová mechanika není pro tento kus doložena / Cassette recorder, optional user expansions and ROM disks, no original floppy drive is documented for this example

Rozhraní / Interfaces: Klávesnice Elektronika MC7007, magnetofon, kompozitní černobílý výstup, paralelní I/O typu 8255 a rozšiřující konektory podle varianty / Elektronika MC7007 keyboard, cassette recorder, monochrome composite video, Intel 8255-type parallel I/O and expansion headers depending on configuration

Napájení / Power: Podle provedení externí transformátorový zdroj nebo interní spínaný zdroj, přesné zapojení je nutné ověřit na jednotlivé sestavě / External transformer PSU or internal switching supply according to version, check individual machine before connection

Původní cena / Original price: 383 sovětských rublů, přímo doloženo ručním zápisem na originálním štítku dochované krabice KR-03M od čeboksarského Elektropriboru / 383 Soviet roubles, directly documented by the handwritten original factory label on the surviving KR-03M box from Elektropribor, Cheboksary

Náš exemplář / Our machine

Česky / Czech:

Můj exemplář Elektronika KR-03M pochází z roku 1990, což potvrzuje jeho výrobní štítek. Podle označení na původní krabici byl vyroben v závodě Elektropribor v Čeboksarech. Dochoval se v těžké ocelové skříni s klávesnicí Elektronika MC7007. Pro tento kus mám údaj o tehdejší ceně 383 rublů.

Počítač jsem získal nefunkční. Původní sovětský procesor jsem při opravě nahradil československým Tesla MHB8080A, který je s architekturou Intel 8080 kompatibilní. Vadný byl také obrazový CRT řadič typu 8275. Když už jsem čipy opravoval, doplnil jsem na jejich místa patice, které na desce původně nebyly. Na starším snímku galerie je vidět stav základní desky před opravou. Po výměně součástek se podařilo počítač zprovoznit. Mám také kompletní původní krabici. Na barevném potisku víka stojí „Электроника КР-03“, nalepený výrobní štítek z čeboksarského podniku Elektropribor ale správně uvádí „Электроника КР-03М“ a ručně zapsanou cenu 383 rublů. Nejde tedy o odhad, cena je doložena autentickým obalem. Výrobní štítek počítače potvrzuje číslo 1165 a říjen 1990.

Nahoře na této stránce najdete odkaz na moje amatérské video na YouTube, které jsem natočil mobilním telefonem jako ukázku funkčnosti tohoto počítače.

English / Anglicky:

My Elektronika KR-03M was manufactured in 1990, as confirmed by its identification label. Its original box identifies the Elektropribor factory in Cheboksary. It retains the substantial steel enclosure and Elektronika MC7007 keyboard. I have a period price figure of 383 Soviet roubles for this particular example.

The computer arrived in non-working condition. During restoration, I replaced its original Soviet processor with a Czechoslovak Tesla MHB8080A, compatible with the Intel 8080 architecture. The 8275 CRT video controller was also defective and had to be replaced. I fitted IC sockets at the repaired positions, which originally had no sockets. An earlier photograph in the gallery documents the motherboard before the repair. After replacing the faulty components, I successfully restored the computer to working order. I also have the complete original box. Its printed artwork reads “Электроника КР-03”, but the factory label from Elektropribor in Cheboksary identifies the specific variant as “Электроника КР-03М” and records the original price of 383 roubles in handwriting. This is direct original evidence, not an estimate. The computer itself is marked serial number 1165 and October 1990.

At the top of this page, you can find a link to my amateur YouTube video, filmed on a mobile phone to demonstrate the computer in operation.

Zdroje / Sources

https://retro-computer.ru/Lists/ItemList/DispForm.aspx?ID=345

https://rw6ase.narod.ru/index1/cifra/komp/kr03.html

https://emuverse.ru/wiki/Электроника_КР

https://emuverse.ru/wiki/Радио-86РК

https://www.radionic.ru/node/4233

https://rk86.ru/monitor/

https://github.com/skiselev/radio-86rk

https://ok.ru/group/52266242932880/topic/66636726837392

https://superbrain1997.blogspot.com/2017/02/superbrain1997-Elektronika-KP-05-zx-spectrum-48k.html

https://retro-computer.ru/Lists/ItemList/DispForm.aspx?ContentTypeId=0x01001E7379D9ACD4104694CB62D679CB226C&ID=346

Fotodokumentace / Photo documentation



Originální obal stavebnice Elektronika KR-03M s ruským potiskem / Original Elektronika KR-03M computer kit box with Russian printing
Detail dobového papírového štítku na obalu Elektronika KR-03M / Close-up of the period paper label on Elektronika KR-03M packaging

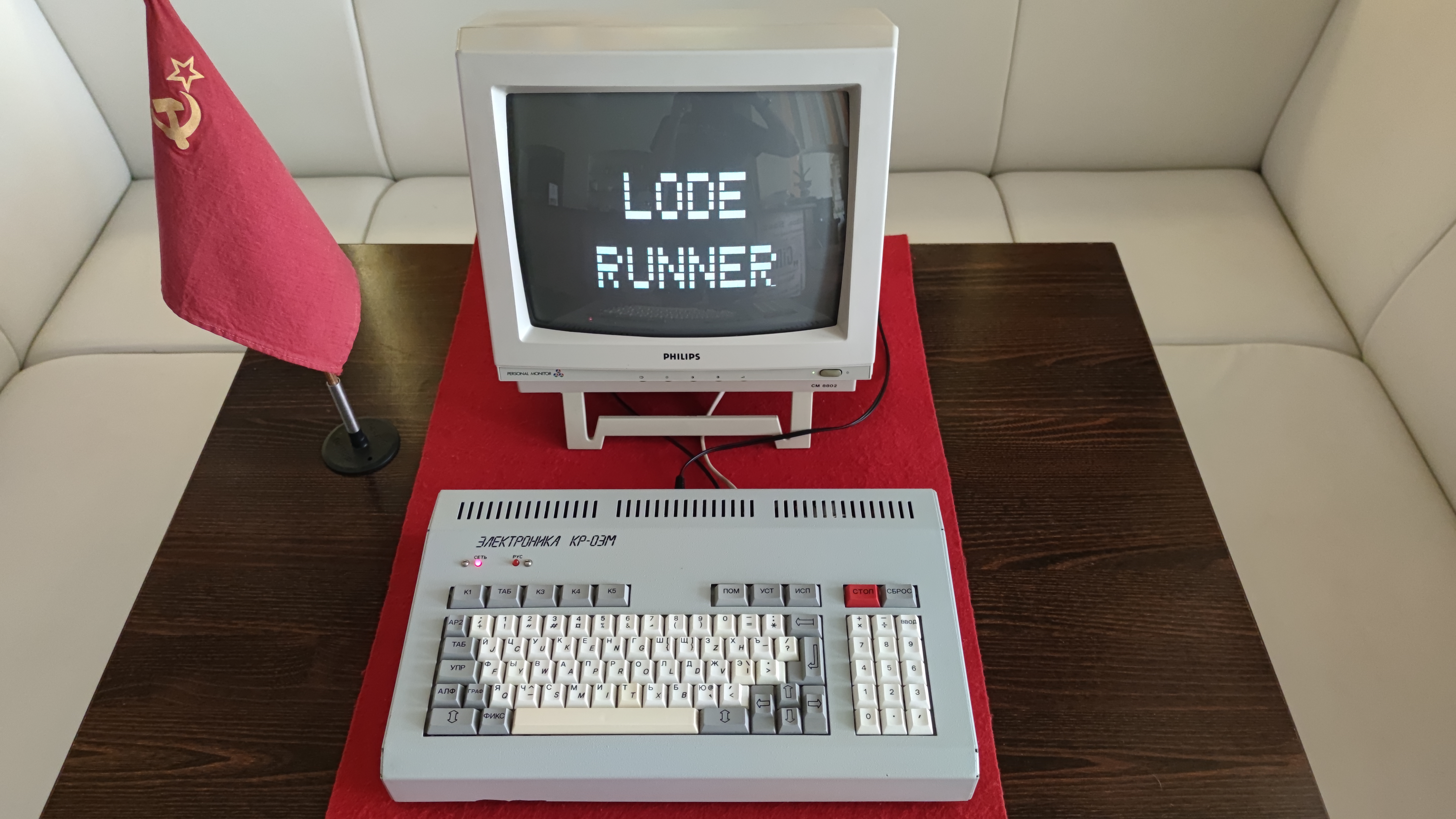

Elektronika KR-03M s připojeným CRT a úvodním systémovým obrazem / Elektronika KR-03M with CRT monitor displaying a startup screen
