Elwro 800-2 Junior

Elwro 800-2 Junior, polský školní počítač z roku 1987 kompatibilní se ZX Spectrum, disketový řadič, monitor Unitra Neptun 156 / Polish JUNET classroom computer
←
→
Youtube video →

Země / Country:

Polsko / Poland

Rok / Year:

1986

Česky / Czech:

Kdybychom v roce 1987 vstoupili do polské počítačové učebny, mohli bychom na lavicích spatřit stroj, který vypadal trochu jako domácí počítač, trochu jako kancelářský psací stroj a při pozornějším pohledu dokonce jako elektronické varhany. Elwro 800 Junior nebyl jen dalším pokusem napodobit Sinclair ZX Spectrum. Byl to promyšlený školní systém, který měl polským žákům zpřístupnit programování, výpočetní techniku a práci s disketami, aniž by každá lavice potřebovala vlastní drahé periférie. A právě tím, že spojoval známé prostředí Spectra se školní sítí a operačním systémem příbuzným CP/M, představoval podstatně originálnější konstrukci, než by označení klon mohlo naznačovat.

Na počátku stála soutěž polského ministerstva školství a výchovy. Požadovalo cenově dostupný mikropočítač ze součástek dosažitelných v domácím průmyslu nebo zemích RVHP, s pamětí nejméně 64 KB, možností rychlého ukládání dat, připojení do sítě a kompatibilitou se ZX Spectrem, které už polské školy a nadšenci znali. Zvítězil návrh vytvořený týmem Institutu automatizace Poznaňské technické univerzity, vedeným Wojciechem Cellarym, na němž se podíleli i další odborníci na výpočetní techniku a počítačové systémy. Právě spojení počítače, síťového provozu a výuky bylo podstatou projektu. Konstruktéři nechtěli vyrobit pouze co nejlevnější osmibit, nýbrž kompletní prostředí počítačové třídy.

Junior se poprvé objevil na Mezinárodním veletrhu v Poznani v roce 1986. Jeho výrobu dostaly na starost Zakłady Elektroniczne ELWRO ve Vratislavi, známé také výrobou velkých počítačů Odra. Výraznější dodávky školám se rozběhly v roce 1987. Tehdejší státní objednávka počítala na tento rok přibližně s 3 500 kusy a plánované výrobní kapacity byly ještě podstatně vyšší. V některých pozdějších textech se objevuje údaj o plánovaných 30 000 počítačích, ale nelze jej zaměňovat za skutečně vyrobené kusy. Historické přehledy s odkazem na zprávu polského Nejvyššího kontrolního úřadu z března 1991 uvádějí celkovou produkci 13 696 počítačů rodiny Elwro 800 Junior. To je významnější a podloženější údaj než starší zaokrouhlené odhady.

V sérii existovaly modely Elwro 800, 800-2 a 800-3 s různými revizemi elektroniky a pamětí ROM. Vedle čísla modelu bylo důležité i provedení konkrétního kusu, zejména přítomnost řadiče disket. Učitelský počítač býval vybaven řadičem a externí disketovou stanicí, zatímco žákovské stanice obvykle čerpaly programy a soubory po síti. Zjednodušené internetové tabulky někdy automaticky spojují konkrétní model s učitelskou nebo žákovskou funkcí, avšak dochované verze a pozdější úpravy se mohly lišit. Můj sbírkový kus je Elwro 800-2 s disketovým řadičem, tedy provedení schopné zastávat roli učitelské stanice. Podle jeho výrobního štítku pochází z roku 1987.

Procesor U880D vyráběný ve východním Německu je kompatibilní se Zilogem Z80A a pracuje na frekvenci přibližně 3,5 MHz. Junior má 64 KB RAM a 24 KB ROM. V režimu původního ZX Spectra uživatel typicky pracuje s 48 KB operační paměti a interpretem BASICu, zatímco další paměť a firmware slouží rozšířeným možnostem samotného Junioru. Jeho grafika odpovídá základnímu Spektru, nabízí 256 × 192 obrazových bodů a osm barev se dvěma intenzitami jasu. Barevné atributy se přiřazují skupinám obrazových bodů, takže přetrvávají typické vlastnosti a omezení spektrácké grafiky. Při práci s textem mohl používat 32 nebo 64 znaků na řádku při 24 řádcích. Zvuk je jednoduchý jednokanálový, s tónovým rozsahem udávaným v dobové dokumentaci jako deset oktáv, a mohl se ozývat prostřednictvím reproduktoru monitoru.

Elwro ale nebylo jen Spectrum oblečené do větší skříně. Operační systém CP/J vycházel z CP/M 2.2 a byl přizpůsoben provozu s disketami a ve školní síti JUNET. Učitel s disketovou jednotkou se staral o soubory, operační systém i další služby, zatímco až patnáct žákovských stanic mohlo používat sdílené prostředky. Standardní externí jednotka obsahovala dvě pětačtvrtpalcové mechaniky, každou pro diskety o kapacitě 720 KB, tedy dohromady přibližně 1,44 MB vyměnitelného prostoru. Je ovšem dobré pamatovat na rozdíly ROM a formátů. Některé starší Junior varianty a časné 800-2 pracovaly i s jinou organizací disket a jinými kapacitami. Číslo 720 KB proto nelze bez kontroly firmwaru a řadiče vztahovat na každý dochovaný kus.

Síť JUNET, zkratka Junior Network, byla vlastním polským řešením. Dobový článek z časopisu Mikroklan ji popisuje jako společnou sběrnici se třemi signálovými linkami: daty, hodinami a informací o obsazení přenosu. Kabely používaly konektory DIN a rychlost přenosu činila přibližně 55 kilobitů za sekundu. Počítalo se s jedním učitelským počítačem a nejvýše patnácti žákovskými. Síťové zapojení mohlo fyzicky připomínat prstenec, ačkoli principem šlo o sdílenou sběrnici. Učitel mohl spouštět operační systém ostatním stanicím, spravovat soubory, posílat zprávy, kontrolovat obrazovky žáků a zpřístupnit společnou tiskárnu. Systém rozlišoval veřejné a soukromé soubory a uměl řadit tiskové požadavky tak, aby se žáci nepřetahovali o jedinou tiskárnu D-100.

Na papíře byl tento systém pozoruhodně vyspělý. V praxi mělo školní nasazení i stinné stránky. Některé pamětnické a sběratelské popisy uvádějí poruchy disketových systémů, síťových kabelů a dalších částí školních sestav. To ale neznamená, že každý jednotlivý Junior byl nespolehlivý. Dnes se zachované a správně udržované stroje mohou chovat velmi dobře. Zatímco tehdejší učitel musel řešit síť celé třídy, sběratel má často možnost pracovat s jedním počítačem bez tolika periferních komplikací.

Vzhled Junioru je příběh sám pro sebe. Tvar skříně pochází z elektronických varhan Elwirka, pro něž existoval i držák na notový zápis. Po přestavbě na počítač tak vznikla jedna z nejúsměvnějších zvláštností osmibitové historie: klávesnicový počítač s možností připevnit stojánek na noty. Je to skvělá ukázka toho, jak se ve výrobě využívaly existující formy a kryty, ale zároveň důkaz, že recyklovaný design může dodat novému výrobku výjimečný charakter. Originálním doplňkem školní sestavy byl také monitor Neptun 156 z polského průmyslového okruhu Unitra, který mám společně s počítačem ve sbírce.

Příběh ELWRO neskončil jen na školních lavicích. Podnik založený v roce 1959 vybudoval ve Vratislavi silnou tradici konstrukce výpočetní techniky. Bývalí zaměstnanci a příznivci usilovali po letech o připomínku jeho historie a 17. září 2015 byl poblíž bývalých závodních budov slavnostně odhalen pamětní obelisk. Stojí na Skweru ELWRO při Grabiszyńské ulici a připomíná, že právě zde se rodily polské počítače. Fotografie tohoto památníku uzavírají můj výběr dokumentace jako symbol průmyslového podniku, který vychoval celé generace techniků a dal polským školákům první setkání s počítačem. A Junior s trochu nečekaným stojánkem na noty je jednou z jeho nejpůvabnějších připomínek.

English / Anglicky:

Step into a Polish computer classroom in 1987 and you might have encountered a machine that looked partly like a home computer, partly like an office keyboard and, on closer inspection, rather like a compact electronic organ. The Elwro 800 Junior was far more than another attempt to copy the Sinclair ZX Spectrum. It was designed as a complete educational computing system, combining familiar Spectrum software with networked floppy disk access, printer sharing and an operating system related to CP/M. Rather than equipping every pupil with an expensive collection of peripherals, Polish engineers hoped to make computing practical for entire classes at once. That ambition gives the Junior a much more distinctive historical identity than the simple description of a Spectrum clone suggests.

The project grew out of a competition organised by the Polish Ministry of Education. Its requirements included a relatively inexpensive machine built from components available domestically or in other Comecon countries, at least 64 KB RAM, rapid external storage, networking facilities and compatibility with the increasingly familiar ZX Spectrum. A team from the Institute of Automation at Poznań University of Technology, led by Wojciech Cellary, won with a proposal that combined hardware, system software and a complete classroom architecture. The designers recognised that computers would be of limited educational value if students had to wait for individual tape recorders or could not easily exchange programs and documents.

The Junior was first presented at the Poznań International Fair in 1986. Manufacturing responsibility went to Zakłady Elektroniczne ELWRO in Wrocław, a company already well known for Poland's Odra mainframe computer family. School deliveries increased during 1987, when a government order called for approximately 3,500 machines. More ambitious plans discussed a future production capacity of as many as 30,000 Juniors, a figure sometimes incorrectly presented as the number actually built. A Polish historical overview cites a report by the country's Supreme Audit Office dated March 1991 that recorded production of 13,696 computers in the Elwro 800 Junior family. That documented figure is more useful than the vague estimates of about 14,000 or the original production target.

There were three main models, Elwro 800, 800-2 and 800-3, with different motherboard revisions and ROM arrangements. The classroom distinction between teacher and pupil computers was just as important as the model number. A teacher workstation normally had a floppy disk controller and access to an external disk unit, whereas student machines generally relied on the shared network. Surviving computers and revisions do not always fit simplified tables that equate one model number with one fixed classroom role.

The CPU is a U880D, the East German Z80A compatible processor, running at about 3.5 MHz. Memory amounts to 64 KB RAM and 24 KB ROM. In the classic Spectrum operating mode, applications normally use a 48 KB memory layout together with a compatible BASIC interpreter. The remaining memory arrangements and firmware support the Junior's own extended facilities. Graphics retain the Spectrum's 256 × 192 pixel bitmap with the familiar colour attributes, eight basic colours and two brightness levels. That creates sixteen possible attribute shades rather than sixteen freely chosen colours at each pixel. Text can be displayed as 32 or 64 characters per line over 24 lines. Audio is a simple single-channel tone system described in contemporary literature as covering ten octaves, with sound available through the matching monitor's speaker.

The CP/J operating system gave the Junior a second personality. It was based on CP/M 2.2 and adapted to the school disk and network environment, allowing students to use serious software and files as well as games and BASIC programs. The standard disk unit supplied two external 5.25" floppy drives, each with a stated capacity of 720 KB, providing roughly 1.44 MB of total removable storage. It is important not to treat this as a universal specification for every early computer. ROM versions and disk formats changed, and a few early Elwro 800 and 800-2 variants used lower-capacity formats. A surviving machine's actual supported disk format therefore depends on its controller and firmware. Students without their own drives could access disks over the network as if the resources were nearby.

JUNET, short for Junior Network, was an original Polish local network design. A contemporary article in Mikroklan described it as a shared-bus system using three signal lines for data, clock and bus occupancy, connected with DIN plugs. Its nominal data rate was approximately 55 kilobits per second. A complete classroom network could consist of one teacher's machine and as many as fifteen student computers. Some physical layouts resembled a ring, but the logical arrangement was a shared bus, not a modern Ethernet ring protocol. The teacher could boot the operating system on student workstations, manage files, send messages, inspect pupils' screens and share a single D-100 printer. CP/J distinguished between private and public files and queued printing requests so that the class could work together without constant manual coordination.

The design was genuinely ambitious for an affordable educational eight-bit system, although practical school installations did not always match the optimism of the brochures. Collectors and historical accounts describe trouble with some floppy drive arrangements, networking cables and other parts of the classroom configuration. Such reports should not be taken as evidence that every surviving Junior computer is unreliable. An individual well-preserved example can operate very nicely, and that has been my experience with the computer in the RetroComputer.cz collection. A standalone collector's machine is also spared many of the stresses of a classroom full of connected equipment.

One of the Junior's most delightful features is its exterior. The enclosure was adapted from an electronic keyboard or organ called Elwirka, which had provision for a sheet-music stand. Reusing that housing gave the computer a wonderfully unexpected accessory: a keyboard computer designed around a case that could hold a sheet of music. It is a charming example of making productive use of existing industrial tooling, although it would be impossible to establish that no other computer in history ever had a similar holder. The accompanying Polish Neptun 156 monitor, associated with the Unitra family of electronics manufacturers, completes the school workstation's distinctive period appearance.

The story extends beyond the classroom. ELWRO, founded in Wrocław in 1959, developed a major Polish computer industry and employed generations of engineers and technical workers. Former employees later campaigned to preserve the memory of the company. On 17 September 2015 a memorial obelisk was unveiled at Skwer ELWRO, close to the former works near Grabiszyńska Street. Its inscription commemorates the birth of Polish computers at ELWRO. The memorial recalls the industrial community responsible for developing these Polish computers. Few ZX Spectrum compatibles can tell a story that moves quite so naturally from a school network to an electronic organ's music stand and finally to a monument celebrating an entire factory.

Technické údaje / Specifications

Výrobce / Manufacturer: Zakłady Elektroniczne ELWRO, Wrocław, Polsko, návrh týmu Politechnika Poznańska vedeného Wojciechem Cellarym / ELWRO Electronics Works, Wrocław, Poland, designed by a Poznań University of Technology team led by Wojciech Cellary

Model: 800-2 Junior

Rok / Year: 1986

Země / Country: Polsko / Poland

Typ / Type: Osmibitový školní počítač kompatibilní se ZX Spectrum, se sítí JUNET a volitelným disketovým systémem / Eight-bit ZX Spectrum compatible educational computer with JUNET network and optional floppy disk system

CPU: Východoněmecký U880D kompatibilní se Zilog Z80A / East German U880D compatible with Zilog Z80A

Takt CPU / CPU clock: Přibližně 3,5 MHz (uvádí se také 3,54 MHz) / Approximately 3.5 MHz (also quoted as 3.54 MHz)

RAM: 64 KB RAM, v režimu ZX Spectrum BASIC běžně dostupných 48 KB / 64 KB RAM, with 48 KB normally available in ZX Spectrum BASIC mode

ROM: 24 KB ROM, BASIC, zaváděcí a systémové rutiny Elwro Junior / 24 KB ROM, BASIC, Elwro Junior boot and system routines

Operační systém / Operating system: Vestavěný BASIC kompatibilní se ZX Spectrum, diskový a síťový CP/J kompatibilní s CP/M 2.2 / Built-in ZX Spectrum compatible BASIC, CP/J disk and network OS compatible with CP/M 2.2

Video / Graphics: Grafika 256 × 192, barvy 8 × 2 úrovně jasu, text 32 nebo 64 × 24, originální polský monitor Neptun 156 v mé sestavě / 256 × 192 graphics, 8 colours at 2 brightness levels, 32 or 64 × 24 text, original Polish Neptun 156 monitor in my setup

Zvuk / Sound: Jednokanálový tónový zvuk až v rozsahu 10 oktáv, přehrávání přes reproduktor monitoru podle dobového popisu / Single tone channel spanning up to 10 octaves, output through monitor speaker according to period documentation

Média / Storage: Magnetofon, mé verzi 800-2 doplňuje disketový řadič, standardní externí učitelská jednotka používala dvě 5.25" mechaniky po 720 KB, některé starší ROM měly jiné formáty / Cassette, my 800-2 has a floppy controller, standard external teacher disk unit used two 5.25" 720 KB drives, some older ROM versions used different formats

Rozhraní / Interfaces: Dva síťové konektory JUNET DIN, RGB a monochromatický monitor, magnetofon, joystick nebo světelné pero, tiskárna Centronics, disketový řadič v mém 800-2, další rozhraní podle revize / Two JUNET DIN ports, RGB and monochrome monitor, cassette, joystick or light pen, Centronics printer, floppy controller in my 800-2, further interfaces depending on revision

Napájení / Power: Podle školní konfigurace vnitřní či vnější napájecí systém / Internal/external system power arrangement depending on school configuration

Rozměry / Dimensions: Přibližně 448 × 299 × 82 mm, klávesnicová jednotka rodiny 800 Junior, stejná rodina skříně jako 800-3, přesná revize 800-2 neověřena / Approximately 448 × 299 × 82 mm (800 Junior family keyboard unit, same case family as 800-3, exact 800-2 revision unverified)

Původní cena / Original price: Školní zakázkový systém, jednotná maloobchodní cena konkrétní verze spolehlivě nedoložena / Institutional school equipment, no reliably established single retail price for this variant

Náš exemplář / Our machine

Česky / Czech:

Ve sbírce mám Elwro 800-2 Junior z roku 1987, jak potvrzuje výrobní štítek. Jde o variantu vybavenou disketovým řadičem, tedy o provedení používané mimo jiné jako učitelský počítač ve školní síti JUNET. K Junioru mám také originální polský monitor Neptun 156 z produkce Unitra. Na tomto stroji mě kromě neobvyklého designu a příbuznosti se ZX Spectrem těší především spolehlivost, se kterou se u mého exempláře setkávám. Konstrukce převzatá z elektronických varhan Elwirka je pro sbírku přímo ideální kuriozitou, zejména kvůli možnosti použít stojánek na noty. Na jedné z fotografií je vratislavský obelisk odhalený roku 2015 na počest ELWRO.

English / Anglicky:

My collection includes an Elwro 800-2 Junior dated 1987 on its original manufacturer's label. This example is equipped with a floppy disk controller, a configuration that could be used as the teacher's computer in a JUNET school network. It is accompanied by the original Polish Neptun 156 monitor from the Unitra electronics industry. Besides its unusual design and ZX Spectrum compatibility, what I particularly appreciate about this particular machine is its reliability in my experience. The housing adapted from the Elwirka electronic organ makes it a delightful collection curiosity, especially because of the provision for a sheet-music stand. The gallery also includes a photograph of the memorial obelisk unveiled in Wrocław in 2015 to honour ELWRO.

Zdroje / Sources

https://www.1000bit.it/scheda.asp?id=1953

https://en.wikipedia.org/wiki/Elwro_800_Junior

https://aresluna.org/attached/computerhistory/articles/listyojuniorze/

https://www.sinclaircollection.site/?page_id=486

https://aresluna.org/attached/computerhistory/articles/elwro800junior/

https://xn--meb.pisz.pl/Elwro_800_Junior

https://oldcomputer.info/8bit/elwro800/index.htm

https://www.homecomputermuseum.nl/en/collectie/elwro/elwro-800-3-junior/

https://www.wroclaw.pl/en/monument-and-square-to-commemorate-elwro

https://www.elwrowcy.pl/skwer.php

https://www.wroclaw.pl/dla-mieszkanca/polskie-komputery-urodzily-sie-w-elwro-uroczystosci-pod-pomnikiem

https://www.1000bit.it/scheda.asp?id=2100

Fotodokumentace / Photo documentation

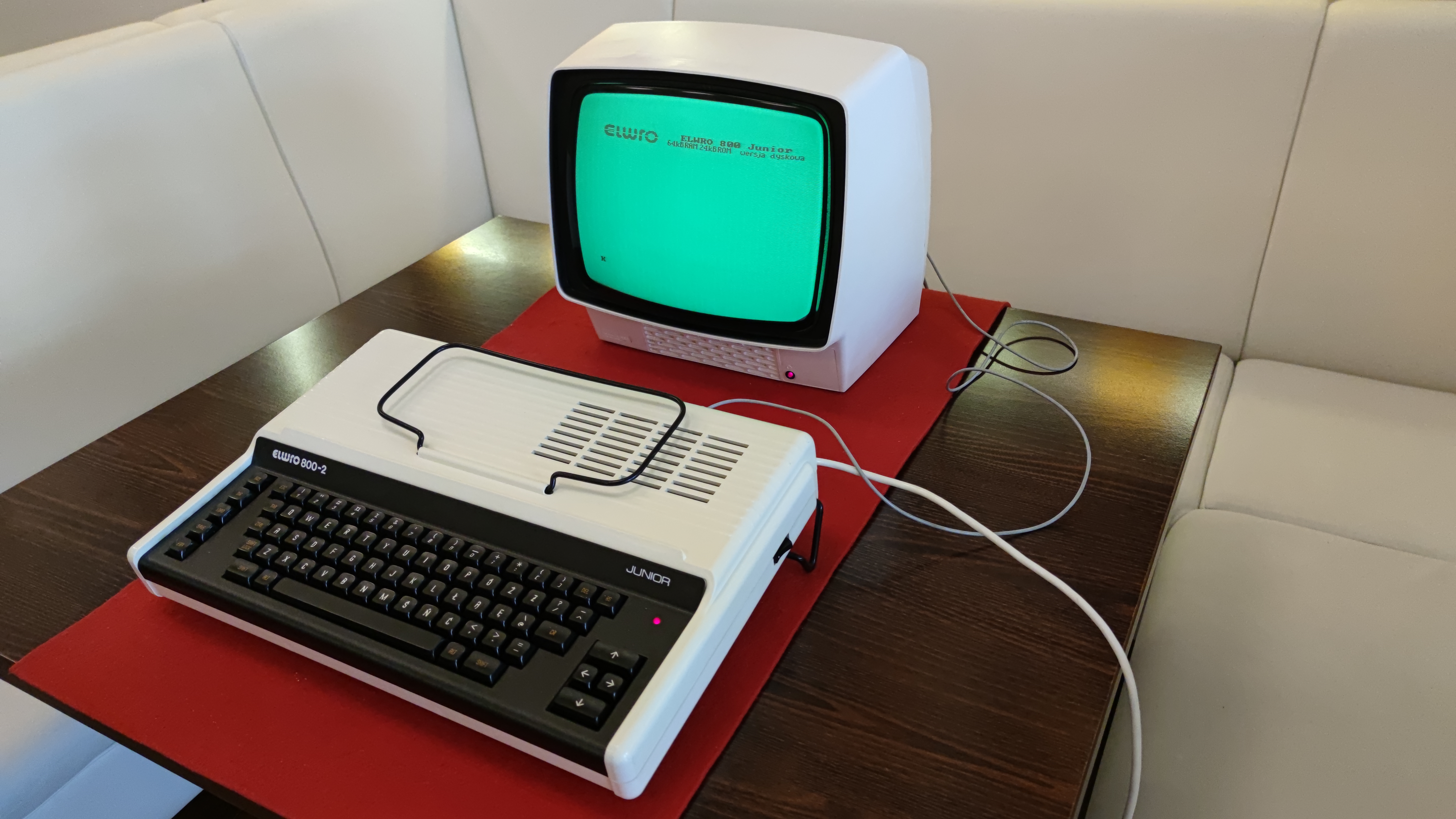

Elwro 800-2 Junior s externím monitorem zobrazujícím zelenou plochu / Elwro 800-2 Junior with an external monitor showing a green screen
Čelní pohled na Elwro 800-2 Junior s monitorem na červené podložce / Front view of Elwro 800-2 Junior with monitor on red felt
Pravý přední roh Elwro 800-2 Junior s větráním a přepínačem / Front right corner of Elwro 800-2 Junior with ventilation and switch
Elwro 800-2 Junior, pohled shora na skříň, větrání a černou klávesnici / Overhead view of Elwro 800-2 Junior showing case vents and black keyboard
Spodní kryt Elwro 800-2 Junior s větrací mřížkou a nožkami / Elwro 800-2 Junior underside with ventilation grille and feet
Rozebraný Elwro 800-2 Junior s klávesnicí a základní deskou / Disassembled Elwro 800-2 Junior showing keyboard and motherboard
Odkrytý zadní konektorový panel elektroniky Elwro 800-2 Junior / Uncovered rear interface board of the Elwro 800-2 Junior
Otevřený monitor Elwro 800-2 Junior s transformátorem a kabeláží / Opened monitor for Elwro 800-2 Junior showing transformer and wiring
Celý rozebraný Elwro 800-2 Junior s deskou a klávesnicí / Full disassembled Elwro 800-2 Junior with circuit board and keyboard
Elwro 800-2 Junior s monitorem, skříní a připojeným kabelovým svazkem / Elwro 800-2 Junior with monitor, enclosure and connecting cables
Levý přední bok skříně Elwro 800-2 Junior a černé klávesnice / Front left side of Elwro 800-2 Junior enclosure and black keyboard
Čelní detail klávesnice Elwro 800-2 Junior s černými klávesami / Front detail of the Elwro 800-2 Junior black keyboard
Zadní panel Elwro 800-2 Junior s porty a přepínači / Elwro 800-2 Junior rear panel with interfaces and switches
Výrobní štítek Elwro 800-2 Junior na spodní straně skříně / Elwro 800-2 Junior factory identification plate on underside
Detail základní desky Elwro 800-2 Junior s integrovanými obvody / Close-up of Elwro 800-2 Junior motherboard and chips
Detail elektroniky uvnitř Elwro 800-2 Junior a kabelového propojení / Internal electronics and cabling of the Elwro 800-2 Junior
Detail napájecích a obrazových obvodů uvnitř monitoru Elwro / Detail of power and display circuits inside the Elwro monitor
