Fenner SPC-800 (Samsung SPC-800)

Země / Country:
Itálie/Korea / Italy/Korea
Rok / Year:
1985
Česky / Czech:
Korejské jméno Samsung znamená „tři hvězdy“. Právě tři hvězdy najdeme také na základní desce tohoto počítače, přestože na jeho skříni stojí úplně jiné jméno: Fenner SPC-800. Značka Fenner pocházela z Itálie, ale pod plastovým krytem je technika jihokorejského Samsungu. Jde o vzácněji dochovanou italskou variantu osmibitového počítače Samsung SPC-800, který splňoval standard MSX1.
Samsung začal s domácími počítači ještě před vstupem do světa MSX. V Koreji uvedl vlastní model SPC-1000 se Z80 a vestavěným magnetofonem. To však nebyl počítač kompatibilní s MSX. Teprve Samsung SPC-800, uvedený na korejský trh v roce 1984, se připojil ke společnému osmibitovému standardu. SPC-800 byl jediným samostatným modelem řady MSX, který Samsung prodával pod svým jménem. Existovaly ale dvě konstrukční verze. První měla pestřejší klávesy, hardwarové tlačítko RESET, vestavěný reproduktor a regulaci hlasitosti. U druhé, označované také jako SPC-800A, zmizel RESET, změnilo se rozložení některých konektorů a vzhled klávesnice. Pro evropský trh vznikla rovněž varianta Samsung SPC-800U. Fenner SPC-800 vychází právě z této pozdější konstrukce.
Italská verze se obvykle datuje do roku 1985. Některé sběratelské stránky uvádějí u modelu 1984, tedy rok korejského předchůdce, ale katalog MSX Resource Center rozlišuje Samsung SPC-800 (1984) a Fenner SPC-800 (1985). Na rozdíl od korejské verze s místním písmem používá Fenner mezinárodní klávesnici QWERTY včetně znaku £ a evropský televizní systém PAL. Nemá vestavěný reproduktor ani ovládání jeho hlasitosti, zvuk vychází do televize nebo přes samostatný audio konektor. Zůstal charakteristický kurzorový ovladač tvořený čtyřmi velkými klávesami a horní šachta pro cartridge. Italský Fenner nebyl jen náhodný nápis na jiném počítači. Společnost vznikla roku 1981 a prodávala spotřební elektroniku. Pod vlastní značkou distribuovala rovněž další modely MSX od výrobců Daewoo a Sanyo. Podle italských sběratelských pramenů její činnost skončila úpadkem v roce 2012.
Za celým nápadem MSX stál pokus vytvořit společný standard pro domácí osmibitové počítače. Technické základy připravila japonská ASCII pod vedením Kazuhika Nishiho ve spolupráci s Microsoftem a první počítače MSX se objevily v roce 1983. Výrobci mohli navrhovat vlastní skříně, klávesnice a další vybavení, ale společná architektura umožňovala používat velkou část stejného softwaru a příslušenství. Pro uživatele to představovalo podstatnou změnu oproti tehdejšímu trhu plnému navzájem nekompatibilních osmibitů. Fenner byl jednou z mnoha podob této platformy, přestože jeho výrobce pocházel z Koreje a značka na skříni z Itálie.
Základ tvoří procesor GoldStar GSS Z8400A PS kompatibilní se Zilogem Z80A. Běží na standardní frekvenci MSX přibližně 3,58 MHz, nikoliv na 4 MHz. Počítač má 64 KB systémové RAM, 16 KB samostatné videopaměti a 32 KB ROM obsahující MSX BIOS a MSX BASIC 1.0. K dispozici jsou textové režimy 40 × 24 a 32 × 24 znaků a grafika až 256 × 192 obrazových bodů s paletou 16 barev. O obraz se stará Texas Instruments TMS9129 pro televizní normu PAL. Podporuje až 32 hardwarových spritů, přičemž na jednom řádku mohou být zobrazeny nejvýše čtyři. Zvuk vytváří tříhlasý programovatelný generátor AY-3-8910 se šumem.
Fenner nemá vestavěnou disketovou mechaniku. Programy lze spouštět z cartridge zasunuté do horní šachty nebo načítat z externího kazetového magnetofonu připojeného osmipinovým konektorem DIN. Na zadní straně jsou také samostatné konektory RCA pro kompozitní obraz v normě PAL a zvuk, anténní RF výstup a expanzní sběrnice. Další dva konektory slouží joystickům a dalším kompatibilním ovladačům, nechybí ani paralelní port tiskárny Centronics. Ten měla již první korejská revize, ale v jejím případě byl na opačné straně skříně. Druhá verze zároveň přesunula konektor RF a ovládání hlasitosti původního korejského stroje.
Při otevření Fenneru je vidět, že jeho elektroniku Samsung sestavil z řady samostatných integrovaných obvodů, nikoliv z pozdějšího vysoce integrovaného čipu MSX Engine. Pozornost si zaslouží zejména videopaměť: osm dynamických pamětí typu 4116, každá o kapacitě 16 Kbit, tvoří dohromady 16 KB VRAM. Tyto obvody vyžadují tři napájecí napětí, +5 V, +12 V a −5 V, a při závadě dokážou způsobit vadné znaky, grafické artefakty nebo nečitelnou obrazovku. Oproti nim má hlavní 64KB pracovní paměť jiné obvody.
Fenner SPC-800 tak spojuje korejskou výrobu, italskou distribuční značku a japonský standard MSX. Dnes jde o zajímavý doklad doby, kdy se pod stejnou počítačovou architekturou prodávaly stroje s velmi odlišným designem, klávesnicemi i obchodními značkami.
English / Anglicky:
The Korean name Samsung means “three stars”. Those three stars can also be found on the motherboard of this computer, even though its case carries a different name: Fenner SPC-800. Fenner was an Italian brand, while the electronics inside were manufactured by South Korea's Samsung. This relatively uncommon surviving machine is the Italian-market version of Samsung's SPC-800, an eight-bit home computer complying with the MSX1 standard.
Samsung had entered the home computer market before it embraced MSX. Its earlier SPC-1000, equipped with a Z80 processor and built-in cassette deck, was a proprietary Korean computer rather than an MSX machine. The Samsung SPC-800, introduced in South Korea in 1984, was the company's only distinct MSX computer model sold under the Samsung name. Two major revisions existed, however. The first used more colourful keys and featured a RESET button, an internal speaker and a volume control. The second, sometimes called the SPC-800A, changed the keyboard styling and the positioning of several connectors, and omitted the RESET button. Samsung also produced an SPC-800U version for the wider European market. The Italian Fenner was derived from the second Korean design.
The Fenner version is generally dated to 1985. Some collectors' pages use 1984, the year of the Korean original, but the MSX Resource Center catalogues the Samsung SPC-800 as a 1984 machine and the Fenner SPC-800 as a 1985 Italian variant. Instead of the Korean keyboard and additional Hangul facilities, the Fenner has an international QWERTY keyboard with a £ key and PAL video output. It also lacks the Korean computer's built-in speaker and speaker volume control, audio is routed to a television or external amplifier. The large four-key cursor pad and top-mounted cartridge slot remain distinctive features. Fenner itself was established in Italy in 1981 as a distributor of consumer electronics. Other MSX computers carrying its name were supplied by Daewoo and Sanyo. Italian collectors' histories report that the company went bankrupt in 2012.
MSX was an ambitious attempt to establish a common hardware and software standard for eight-bit home computers. The specification emerged in Japan through ASCII, led by Kazuhiko Nishi, in cooperation with Microsoft, and the first MSX machines appeared in 1983. Manufacturers could create their own enclosures, keyboards and accessories while maintaining a common software platform. This was especially attractive at a time when most competing eight-bit computers could not directly run one another's programs. The Fenner illustrates how far that idea travelled: technology manufactured in Korea, sold under an Italian name and based on a standard originated in Japan.
The processor is a GoldStar GSS Z8400A PS, compatible with the Zilog Z80A. Its actual clock is the standard MSX frequency of approximately 3.58 MHz, not 4 MHz. The system includes 64 KB of main RAM, 16 KB of separate video RAM and 32 KB of ROM containing the MSX BIOS and MSX BASIC 1.0. Text modes offer 40 × 24 or 32 × 24 characters. Graphics are handled by the Texas Instruments TMS9129, the PAL-compatible video display processor, with a resolution of up to 256 × 192 pixels and a palette of 16 colours. The hardware supports 32 sprites, but no more than four can be displayed on a single scan line. Audio is provided by the AY-3-8910 programmable sound generator, which supplies three tone channels and noise.
There is no integrated floppy drive. Software is loaded from a cartridge fitted into the slot on top or from an external cassette recorder connected through the eight-pin DIN interface. The rear panel also carries RCA connectors for composite PAL video and analogue audio, an RF television output and an expansion bus. Two standard MSX controller connectors support joysticks and other compatible devices, while a Centronics-compatible parallel printer port provides hard-copy output. The original Korean first revision also included a printer port, but on a different side of the enclosure. The later redesign changed the location of other connections as well. These facilities made the computer a fully usable member of the MSX1 family rather than merely a lookalike clone.
Opening the case reveals a motherboard assembled from numerous individual chips instead of the more highly integrated MSX Engine used by some other manufacturers. Particularly important are the eight 4116 dynamic RAM chips serving the video hardware. Each chip stores 16 Kbit, and together they provide the computer's 16 KB of VRAM. These are separate from the chips containing the 64 KB of main system RAM. A 4116 requires three supply voltages: +5 V, +12 V and −5 V. Faults in this memory section can cause corrupted graphics, malformed characters and other visible display problems.
The Fenner SPC-800 brings together a Korean manufacturer, an Italian distributor and the international MSX architecture. It is an instructive example of a period when the same basic computer platform could appear in very different housings and under different brand names while retaining substantial software compatibility.
Technické údaje / Specifications
Výrobce / Manufacturer: Samsung Electronics, Jižní Korea, distribuce pod značkou Fenner v Itálii / Samsung Electronics, South Korea, distributed under the Fenner brand in Italy
Model: Fenner SPC-800 (Samsung SPC-800)
Rok / Year: 1985
Země / Country: Itálie/Korea / Italy/Korea
Typ / Type: Osmibitový domácí počítač standardu MSX1, italská verze Samsung SPC-800 / MSX1 eight-bit home computer, Italian-market Samsung SPC-800 variant
CPU: GoldStar GSS Z8400A PS, procesor kompatibilní se Z80A / GoldStar GSS Z8400A PS, Z80A-compatible processor
Takt CPU / CPU clock: 3,579545 MHz, standard MSX1 / 3.579545 MHz, standard MSX1
RAM: 64 KB hlavní RAM, 16 KB VRAM v osmi DRAM 4116, dvě vadné vyměněny / 64 KB main RAM, 16 KB VRAM in eight 4116 DRAM chips, two faulty chips replaced
ROM: 32 KB ROM, MSX BIOS a MSX BASIC 1.0 / 32 KB ROM, MSX BIOS and MSX BASIC 1.0
Operační systém / Operating system: MSX BIOS a MSX BASIC 1.0 v ROM / MSX BIOS and MSX BASIC 1.0 in ROM
Video / Graphics: Texas Instruments TMS9129, PAL, 256 × 192, 16 barev, 32 spritů, nejvýše 4 na řádku / Texas Instruments TMS9129, PAL, 256 × 192, 16 colours, 32 sprites, up to 4 per scan line
Zvuk / Sound: General Instrument AY-3-8910, 3 tónové kanály a šum, bez vestavěného reproduktoru u Fenneru / General Instrument AY-3-8910, 3 tone channels and noise, no built-in speaker in Fenner version
Média / Storage: Kazetový magnetofon přes DIN-8, cartridge MSX, rozšíření pro externí diskové jednotky, můj magnetofon Daewoo CT-650 / External cassette recorder over DIN-8, MSX cartridges and optional floppy expansion, my Daewoo CT-650 recorder
Rozhraní / Interfaces: 1 MSX cartridge, EXPANSION BUS, 2 joystickové porty, DIN-8 magnetofon, Centronics tiskárna, RCA VIDEO PAL, RCA AUDIO a RF / 1 MSX cartridge, expansion bus, 2 joystick ports, DIN-8 cassette, Centronics printer, RCA PAL video, RCA audio and RF
Napájení / Power: Vestavěný síťový zdroj / Internal mains power supply
Původní cena / Original price: Italská maloobchodní cena není spolehlivě doložena / Italian retail price not reliably documented
Náš exemplář / Our machine
Fenner SPC-800 jsem objevil úplnou náhodou v Itálii. Podobné sbírkové rarity obvykle sháním dlouhé roky, například italský Frael Bruc 100 mi trvalo získat přibližně deset let. Tentokrát jsem měl štěstí, ale počítač po příchodu nefungoval správně. Na obrazovce byly chybné znaky a grafické artefakty, takže šel okamžitě na servisní stůl.
Nejdřív jsem prověřil všechna napájecí napětí. Větve +5 V, +12 V a −5 V, důležité především pro starší dynamické paměti 4116, byly v pořádku. Potom jsem vyzkoušel diagnostiku zvanou piggyback. Na podezřelý paměťový čip se opatrně nasadí druhý, prokazatelně funkční stejného typu, aby se jejich vývody elektricky propojily. Jestliže se projevy závady na obrazovce změní k lepšímu, může to ukázat na problém ve spodním čipu. Není to univerzální důkaz a metoda nemusí odhalit všechny druhy poškození, při správně zvoleném postupu je však velmi rychlá. U Fenneru jsem tak během několika minut vytipoval dvě vadné DRAM 4116. Jde o videopaměť připojenou ke grafickému čipu, nikoliv o hlavní 64KB RAM.
Počítač jsem rozebral, vyjmul základní desku a obě podezřelé paměti vypájel elektrickou odsávačkou. Teprve samostatný test v testeru DRAM potvrdil, že oba obvody skutečně nefungují. Na jejich místa jsem připájel patice a osadil funkční paměti 4116. Po sestavení počítač normálně nabootoval a chybné znaky i obrazové artefakty zmizely. Žádné plošné měnění všech integrovaných obvodů nebylo potřeba, závadu odstranily právě tyto dvě paměti.

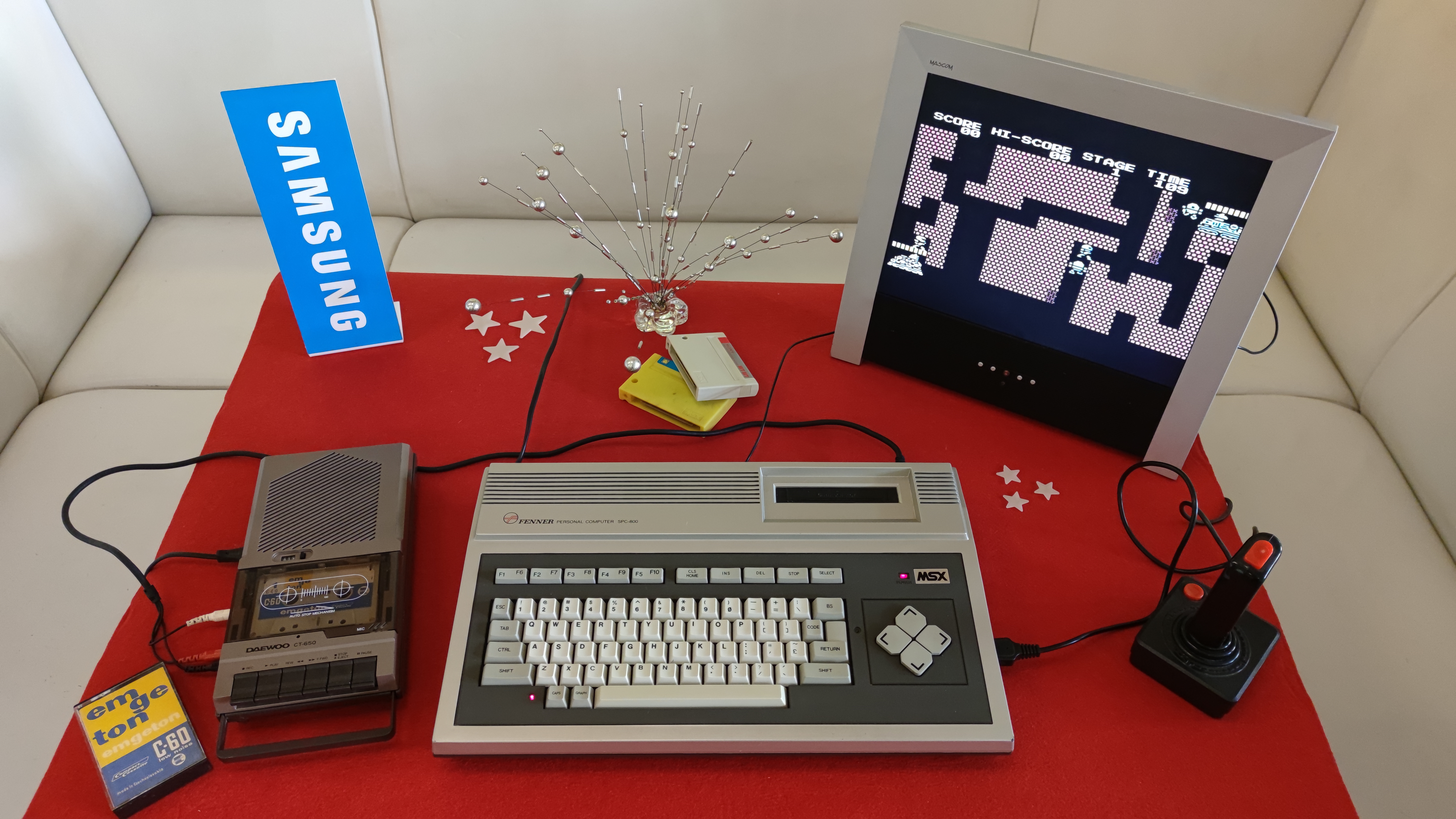

Můj exemplář má na desce označení Samsung a jeho staré logo se třemi hvězdami. Nejmladší datové kódy některých integrovaných obvodů, včetně procesoru GoldStar, pocházejí z roku 1985. Tomu odpovídá i datace italské verze. K počítači jsem si vybral další jihokorejské zařízení, kazetový magnetofon Daewoo CT-650. Získal jsem ho od kolegy sběratele Johnyho Station za příjemnou cenu. Je funkční a k Fenneru se výborně hodí.
I discovered my Fenner SPC-800 by pure chance in Italy. Rare computers of this kind usually take much longer to track down, for example, I spent approximately ten years searching for the Italian Frael Bruc 100. This time I was lucky enough to acquire the machine, but it was not working correctly when it arrived. The screen showed corrupted characters and graphic artefacts, so the computer went straight onto my repair bench.
My first step was to check the power supply rails. The +5 V, +12 V and −5 V supplies, which are particularly important for early 4116 dynamic memory chips, were all correct. I then used a quick diagnostic technique known as piggybacking. A verified working chip of the same type is carefully placed directly on top of a suspect chip, making electrical contact with its pins. If the display corruption changes or improves, the lower chip may be faulty. This does not conclusively identify every possible memory failure, but it can be a useful initial test when applied carefully. Within a few minutes I had identified two suspect 4116 DRAM chips. They belong to the video memory, not the computer's main 64 KB RAM.
I dismantled the computer, removed the motherboard and desoldered the two chips with my electric desoldering tool. A separate test in my DRAM tester then confirmed that both devices were defective. I soldered sockets into their original positions and fitted two working 4116 chips. After reassembly the Fenner booted normally and the corrupted characters and display artefacts were gone. I did not need to replace the rest of the memory or make any other speculative changes: those two devices were the fault.
The motherboard carries Samsung's name and the old company emblem with three stars. The newest date codes I found on some of its integrated circuits, including the GoldStar processor, are from 1985. That agrees with the period in which the Italian version was sold. To accompany this Korean-built computer I chose another Korean product, a working Daewoo CT-650 cassette recorder. I acquired it at a good price from fellow collector Johny Station.
