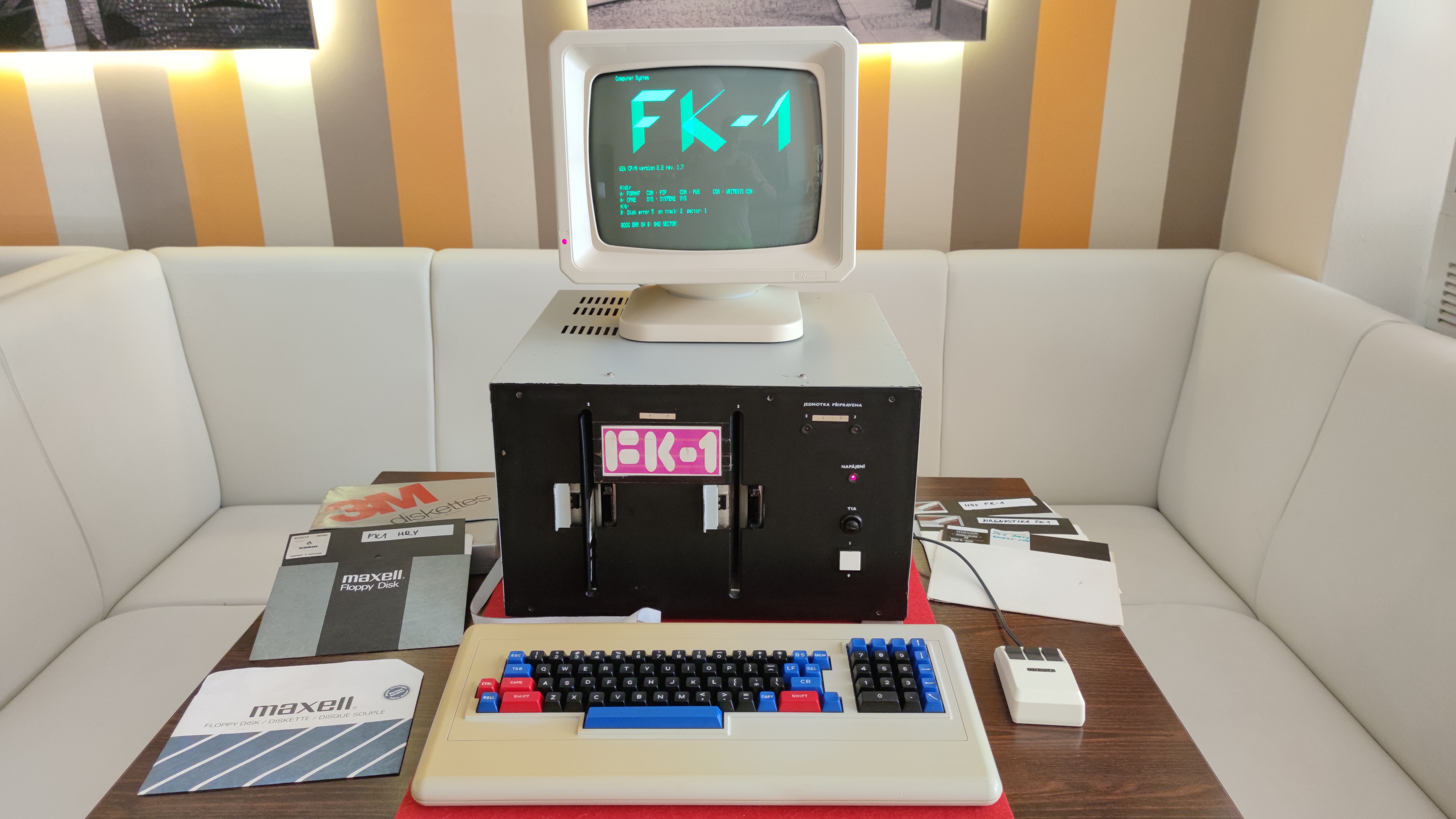

FK-1 (Státní statek Klíčany)

Země / Country:

Československo / Czechoslovakia

Rok / Year:

1989

Česky / Czech:

FK-1, Československo, 1989. Profesionální jednodeskový počítač vznikal ve středisku 460 mikroelektroniky Státního statku Klíčany v Mratíně. Hardware navrhl Ing. Eduard Smutný. Základem je procesor U880D kompatibilní se Z80, 64 KB souvislé RAM a samostatných 16 KB video RAM. Bootovací ROM má 2 KB, desku lze osadit až 16 KB EPROM. Obraz je bitmapový v rastru 512 × 256 bodů, z něhož systém vytváří text 80 × 25 znaků. Standardní sestava používala dvě 8palcové mechaniky Consul 7113, každou s kapacitou přibližně 243 KB, klávesnici Consul 262.3, monitor PMD-60 a zdroj PMD-10. FK-1 provozuje CP/M 2.2 nebo místně upravený systém označovaný CP/M 3.0, který není totožný s CP/M Plus od Digital Research. Volitelně bylo možné připojit myš Tesla, tiskárnu a další periferie. Do září 1989 bylo podle dochovaných údajů vyrobeno nejméně 686 kusů.

English / Anglicky:

FK-1, Czechoslovakia, 1989. This professional single board computer was produced at the State Farm Klíčany microelectronics centre 460 in Mratín. The hardware was designed by Ing. Eduard Smutný. It is based on a U880D compatible with the Z80, 64 KB contiguous RAM and a separate 16 KB video RAM. The boot ROM is 2 KB, with the board capable of accepting up to 16 KB EPROM. Video is a 512 × 256 bitmap from which the system generates 80 × 25 text. The standard configuration used two Consul 7113 8 inch floppy drives of about 243 KB each, a Consul 262.3 keyboard, PMD-60 monitor and PMD-10 power supply. FK-1 runs CP/M 2.2 or a locally modified system called CP/M 3.0, which is not the same as Digital Research CP/M Plus. Optional peripherals included a Tesla mouse and printer. Surviving production information records at least 686 machines made by September 1989.

Technické údaje / Specifications

Výrobce / Manufacturer: Státní statek Klíčany, středisko 460 mikroelektronika, Mratín, Czechoslovakia

Model: FK-1 (Státní statek Klíčany)

Rok / Year: 1989

Země / Country: Československo / Czechoslovakia

Typ / Type: Professional 8 bit CP/M computer

CPU: U880D, Z80 compatible

Takt CPU / CPU clock: Exact CPU clock not stated consistently in surviving technical sources, board uses an 8 MHz reference oscillator

RAM: 64 KB contiguous main RAM + 16 KB video RAM

ROM: 2 KB boot EPROM standard, board can be populated up to 16 KB ROM

Operační systém / Operating system: CP/M 2.2 or CP/M Plus (CP/M 3) from floppy, EPROM contains disk bootstrap only

Video / Graphics: 512 × 256 monochrome bitmap, software generated 80 × 25 text, 16 KB dedicated video RAM with hardware scroll support

Zvuk / Sound: No dedicated sound synthesizer documented

Média / Storage: 2 × Consul 7113 8 inch floppy drives, about 243 KB each, system boots from drive A

Rozhraní / Interfaces: Consul 262.3 keyboard, PMD-60 monitor, printer, serial I/O, optional Tesla mouse, floppy subsystem

Napájení / Power: PMD-10 system supply, later integrated into the floppy drive cabinet, floppy motors powered from mains

Původní cena / Original price: Institutional system, reliable retail price not documented

Náš exemplář / Our machine

CZ · ČESKY

FK-1 patří mezi nejvzácnější československé počítače v mé sbírce. Vznikal na přelomu let 1989 a 1990 ve středisku mikroelektroniky Státního statku Klíčany v Mratíně. Na jeho vývoji se podíleli Eduard Smutný, Richard Cestr a Vít Libovický. Připomíná dobu, kdy se výpočetní technika u nás dostávala také do škol, jak dokládá dobový novinový titulek „Počítače do škol. Státní statek Klíčany obohacuje trh výpočetní technikou“. Můj exemplář má docela neobvyklou cestu do sbírky. Původně měl skončit na Vysokém učení technickém v Brně. Protože se však převzetí ze strany školy neuskutečnilo, byl nakonec nabídnut mně, navíc s výraznou slevou. Ačkoliv jde o pořádný kus techniky, který se rozhodně nepronese sám, byla to příležitost získat velmi vzácný stroj. Počítač byl již při získání funkční. U obou osmipalcových disketových mechanik jsem vyměnil zestárlé gumové řemínky a mechaniky promazal, aby mohly spolehlivě pracovat. FK-1 je dnes opět provozuschopný. Svou dvojicí velkých disketových mechanik, monitorem a robustní konstrukcí působí úplně jinak než běžné domácí osmibity. V původním facebookovém příspěvku jsem připustil i případnou výměnu za jiný vzácný zahraniční počítač. Ne proto, že bych FK-1 nedoceňoval, ale protože sbírám historickou výpočetní techniku bez ohledu na zemi původu a rád objevuji stroje, které mi ještě chybějí. Prodávat jej za peníze jsem nechtěl. Ať už je velký a těžký jakkoli, ve sbírce má své zasloužené místo. 🙂

EN · ENGLISH

The FK-1 is among the rarest Czechoslovak computers in my collection. It was produced around 1989–1990 at the microelectronics centre of the Klíčany State Farm in Mratín. Eduard Smutný, Richard Cestr and Vít Libovický were involved in its development. It is a reminder of a period when computers were also being introduced into schools, reflected in a contemporary newspaper headline reading “Computers for schools. The Klíčany State Farm enriches the computer market.” My example took an unusual route into the collection. It was originally intended for Brno University of Technology, but the transfer to the university did not go ahead and the computer was offered to me instead, at a substantial discount. Despite its considerable size and weight, it was an opportunity to acquire a genuinely rare machine. The computer was already operational when I acquired it. I replaced the ageing rubber drive belts in both eight-inch floppy disk drives and lubricated their mechanisms to keep them working reliably. The FK-1 remains operational today. With its two large floppy drives, monitor and robust construction, it feels very different from an ordinary home eight-bit computer. In my original Facebook post I also mentioned that I might consider exchanging it for another rare computer from abroad. Not because I fail to appreciate the FK-1, but because my collection is not limited to Czechoslovak computers and I enjoy discovering machines that are still missing from it. I had no intention of selling it for cash. Large and heavy as it is, it has earned its place in the collection. 🙂
